Bảng mạch CNC
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0513 |

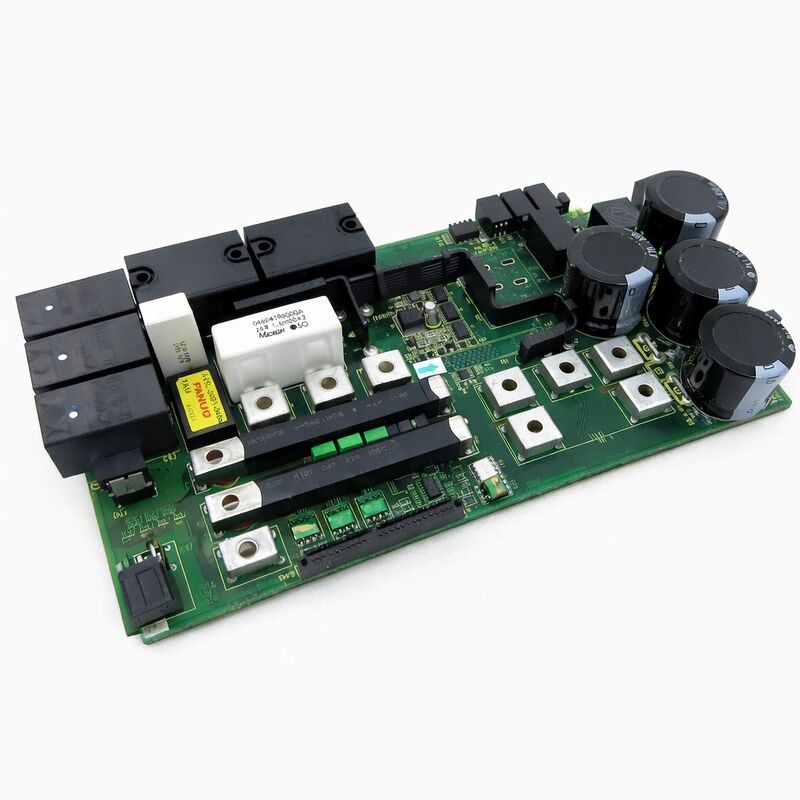

Mã sản phẩm: A16B-3200-0513
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch nguồn / Bo mạch cấp nguồn
Dòng bo mạch: A16B-3200
Ứng dụng: Hệ thống điều khiển CNC và tự động hóa công nghiệp FANUC
A16B-3200-0513 là một bo mạch in nguồn thuộc dòng A16B-3200 của FANUC — dòng bo mạch điều khiển nền tảng cho các hệ thống CNC và tự động hóa công nghiệp của FANUC qua nhiều thế hệ máy công cụ, robot và hệ thống sản xuất.
Các bo mạch nguồn trong dòng này chịu trách nhiệm tạo ra và phân phối các điện áp DC đã được điều chỉnh mà tất cả các bo mạch khác trong bộ điều khiển đều phụ thuộc vào.
Khi bo mạch nguồn hoạt động bình thường, nó gần như vô hình — hệ thống khởi động, vận hành và dừng mà không gặp sự cố. Khi nó bị lỗi, hậu quả là tức thời.
Không có bo mạch nguồn nghĩa là không có hoạt động của bộ điều khiển, chấm hết.
Dòng A16B-3200 của FANUC bao gồm nhiều loại bo mạch chức năng: bo mạch CPU chính, bo mạch I/O, card giao tiếp servo và bo mạch cấp nguồn.
Bo mạch cấp nguồn chiếm một vị trí khe cắm chuyên dụng trong khung điều khiển, chuyển đổi nguồn cấp vào thành các đường điện áp chính xác phục vụ cho các mạch logic, bộ nhớ, hiển thị và giao tiếp của bộ điều khiển.
Dung sai rất chặt chẽ. Thiết kế bộ điều khiển cấp công nghiệp của FANUC quy định các đường điện áp được điều chỉnh đủ chặt chẽ để đảm bảo hoạt động ổn định trên toàn bộ phạm vi nhiệt độ môi trường và điều kiện tải mà bộ điều khiển gặp phải.
A16B-3200-0513 phục vụ nền tảng bộ điều khiển cụ thể của nó trong dòng A16B-3200.
Nó cung cấp cơ sở hạ tầng nguồn mà tất cả các bo mạch khác trong bộ điều khiển đó phụ thuộc vào, làm cho nó trở thành một trong những thành phần nền tảng nhất trong ngăn xếp phần cứng của hệ thống.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-3200-0513 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch nguồn / Bo mạch cấp nguồn |
| Dòng bo mạch | A16B-3200 |
| Ứng dụng | Hệ thống điều khiển CNC FANUC |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Không ngưng tụ, ≤75% RH |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Bộ điều khiển CNC FANUC là một cụm lắp ráp theo khung gồm các bo mạch có chức năng riêng biệt. Mỗi bo mạch thực hiện một vai trò cụ thể: CPU chính chạy phần mềm điều hành; bo mạch PMC thực thi logic thang máy của máy; card giao tiếp servo giao tiếp với bộ khuếch đại điều khiển; mô-đun bộ nhớ lưu trữ dữ liệu tham số và chương trình.
Tất cả các bo mạch này đều cần nguồn DC ổn định, đã được điều chỉnh để hoạt động. Bo mạch nguồn là thứ cung cấp nó.
Trong kiến trúc bộ điều khiển A16B-3200, bo mạch nguồn nhận nguồn cấp vào — thường từ tủ điện chính của máy — và xử lý nó thông qua các bộ điều chỉnh chuyển mạch, bộ điều chỉnh hậu tuyến tuyến tính và các giai đoạn lọc thành nhiều đường điện áp mà mặt sau của bộ điều khiển phân phối.
Mỗi đường điện áp có một điện áp xác định và khả năng dòng điện phù hợp với tải mà nó phục vụ.
Bo mạch nguồn cũng bao gồm mạch bảo vệ: bảo vệ quá áp ngắt đường điện áp trước khi điện áp dư thừa có thể làm hỏng các bo mạch phía sau, bảo vệ quá dòng ngăn chặn ngắn mạch trên một đường điện áp lan sang các đường khác, và mạch khởi động mềm tăng dần điện áp nguồn theo trình tự được kiểm soát khi bật nguồn.
Các chỉ báo LED trên mặt trước của bo mạch nguồn — có thể nhìn thấy qua bảng điều khiển phía trước của bộ điều khiển hoặc trực tiếp trên bo mạch — cung cấp chẩn đoán cấp đầu tiên.
Một đường điện áp bị lệch hoặc lỗi sẽ làm sáng đèn LED tương ứng. Phản hồi trực quan nhanh chóng này thường là điểm khởi đầu để chẩn đoán xem lỗi bộ điều khiển có bắt nguồn từ bo mạch nguồn hay từ nơi khác.
Các lỗi bo mạch nguồn tạo ra các mẫu triệu chứng có thể nhận biết được, phân biệt chúng với các lỗi bo mạch điều khiển khác.
Chế độ lỗi hoàn toàn nhất — nơi bo mạch nguồn không cung cấp gì — dẫn đến bộ điều khiển bị tối đen: không hiển thị, không hoạt động LED, không quạt chạy. Máy hoàn toàn không hoạt động.
Các lỗi một phần phổ biến hơn và dễ chẩn đoán hơn.
Một đường điện áp bị tụt hoặc lỗi sẽ khiến các bo mạch được cấp nguồn bởi đường đó hoạt động sai trong khi các bo mạch trên các đường khác hoạt động bình thường.
Bộ điều khiển có thể khởi tạo một phần, hiển thị một số hoạt động trên màn hình, sau đó dừng với cảnh báo tại điểm trong trình tự khởi động của nó khi nó lần đầu tiên gọi đường điện áp bị lỗi.
Truy tìm cảnh báo đến giai đoạn khởi động và sau đó đến đường điện áp mà giai đoạn đó phụ thuộc vào là một cách đáng tin cậy để xác nhận bo mạch nguồn là nguồn gốc lỗi.
Suy thoái do tuổi tác là cơ chế lỗi chiếm ưu thế đối với các bo mạch nguồn trong các bộ điều khiển hoạt động lâu năm. Các tụ điện phân trong bộ điều chỉnh chuyển mạch và các giai đoạn lọc đầu ra mất điện dung và tăng ESR trong nhiều năm hoạt động ở nhiệt độ cao.
Đường điện áp bị ảnh hưởng phát triển gợn sóng cuối cùng vượt quá dung sai đầu vào của các bo mạch phía sau. Trước khi lỗi hoàn toàn, triệu chứng là không liên tục — khởi động lại không rõ nguyên nhân, hỏng dữ liệu tham số hoặc hành vi thất thường phụ thuộc vào nhiệt độ và trở nên tồi tệ hơn khi bộ điều khiển nóng lên trong quá trình hoạt động.
Các bo mạch dòng A16B-3200 của FANUC từ các thế hệ bộ điều khiển trước đây không còn được sản xuất nữa.
Chuỗi cung ứng hậu mãi cho các bo mạch này — các đơn vị thừa đã được kiểm tra từ các máy đã ngừng hoạt động, các bo mạch đã được tân trang chuyên nghiệp với các tụ điện được phục hồi và kiểm tra chức năng, và các dịch vụ sửa chữa cho các lỗi ở cấp độ linh kiện cụ thể — là nguồn cung cấp chính để thay thế.
Khi tìm nguồn cung ứng bo mạch A16B-3200-0513 thay thế, hãy xác nhận mã sản phẩm chính xác từ nhãn của bo mạch.
Các bo mạch nguồn trong dòng A16B-3200 khác nhau theo chữ số hậu tố có thể có thông số kỹ thuật đường điện áp, cấu hình đầu nối hoặc định mức công suất khác nhau. Sự tương đồng về ngoại hình không phải là chỉ số đáng tin cậy về khả năng tương thích.
Q1: Bộ điều khiển FANUC bật nguồn nhưng tắt sau vài phút hoạt động. Không có mã cảnh báo nào hiển thị trước khi tắt. Liệu A16B-3200-0513 có thể là nguyên nhân?
Tắt do quá nhiệt sau một thời gian khởi động là triệu chứng cổ điển của các tụ điện phân lão hóa trong giai đoạn bộ điều chỉnh chuyển mạch của bo mạch nguồn.
Khi tụ điện lão hóa, ESR của chúng tăng theo nhiệt độ.
Khi bo mạch nóng lên, sự gia tăng ESR khiến gợn sóng nguồn vượt quá ngưỡng kích hoạt bảo vệ quá áp hoặc dưới áp, làm tắt hệ thống.
Triệu chứng này xuất hiện sau một thời gian hoạt động bình thường mạnh mẽ cho thấy bo mạch nguồn là nguồn gốc lỗi.
Q2: Sau sự kiện tăng áp, bộ điều khiển hoàn toàn không bật nguồn. Nguồn cấp vào đã được xác nhận bình thường. Bo mạch nguồn có khả năng bị hỏng không?
Các sự kiện tăng áp thường làm hỏng bo mạch nguồn.
Điện áp tăng đột ngột đến các đầu nối đầu vào của bo mạch nguồn trước khi bộ phận bảo vệ của bo mạch có thể phản ứng.
Các linh kiện dễ bị tổn thương nhất là các diode chỉnh lưu đầu vào, các tụ điện lọc đầu vào và các transistor chuyển mạch sơ cấp.
Tất cả chúng đều nằm trên bo mạch nguồn. Nếu nguồn cấp vào được xác nhận bình thường và bộ điều khiển không có dấu hiệu hoạt động, bo mạch nguồn là nghi phạm đầu tiên. Kiểm tra bất kỳ cầu chì nào có thể tiếp cận trên bo mạch trước khi đặt hàng thay thế.
Q3: Một trục trên CNC hiển thị cảnh báo servo trong khi các trục khác bình thường. Tất cả các chỉ báo LED nguồn trên A16B-3200-0513 đều màu xanh lá cây. Bo mạch nguồn có còn khả năng bị lỗi không?
Cảnh báo servo một trục với tất cả các đường điện áp hiển thị bình thường khó có thể bắt nguồn từ bo mạch nguồn.
Bo mạch nguồn cung cấp các đường điện áp cho tất cả các bo mạch đồng thời — một đường điện áp bị lỗi sẽ ảnh hưởng đến nhiều bo mạch, không chỉ một trục.
Cảnh báo một trục chỉ ra bộ khuếch đại servo cho trục đó, động cơ, cáp phản hồi hoặc mạch giao tiếp servo dành riêng cho trục đó. Bo mạch nguồn có thể được loại trừ là nguyên nhân có khả năng trong trường hợp này.
Q4: Làm thế nào để lưu trữ một bo mạch A16B-3200-0513 dự phòng để bảo toàn chức năng của nó?
Lưu trữ trong bao bì chống tĩnh điện ban đầu. Duy trì nhiệt độ phòng ổn định và độ ẩm tương đối thấp.
Tránh chu kỳ nhiệt độ, điều này gây căng thẳng cho các mối hàn trên các linh kiện gắn trên bề mặt của bo mạch.
Nếu bo mạch đã được lưu trữ trong hơn vài năm, hãy kiểm tra các tụ điện phân xem có dấu hiệu suy thoái rõ ràng — đỉnh phồng hoặc rò rỉ chất điện phân — trước khi lắp đặt vào máy sản xuất.
Đối với lưu trữ dài hạn, việc định hình định kỳ các tụ điện phân sẽ kéo dài tuổi thọ của chúng.
Q5: Một bo mạch A16B-3200-0513 đã được tân trang có sẵn. Một lần tân trang uy tín nên bao gồm những gì cho một bo mạch nguồn loại này?
Việc tân trang bo mạch nguồn đúng cách bao gồm việc thay thế tất cả các tụ điện phân bằng các linh kiện mới phù hợp với thông số kỹ thuật ban đầu (hoặc với các tụ điện được định mức ở thông số kỹ thuật tương đương hoặc tốt hơn), kiểm tra và thay thế bất kỳ thiết bị bảo vệ nào bị lỗi, kiểm tra chức năng dưới tải với tất cả các đường điện áp đầu ra được đo ở dòng định mức, và xác minh rằng bo mạch đáp ứng các thông số kỹ thuật về độ chính xác điện áp và gợn sóng.
Việc làm sạch thẩm mỹ và kiểm tra bất kỳ hư hỏng vật lý nào sẽ hoàn thiện một lần tân trang đầy đủ.
