| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0521 |

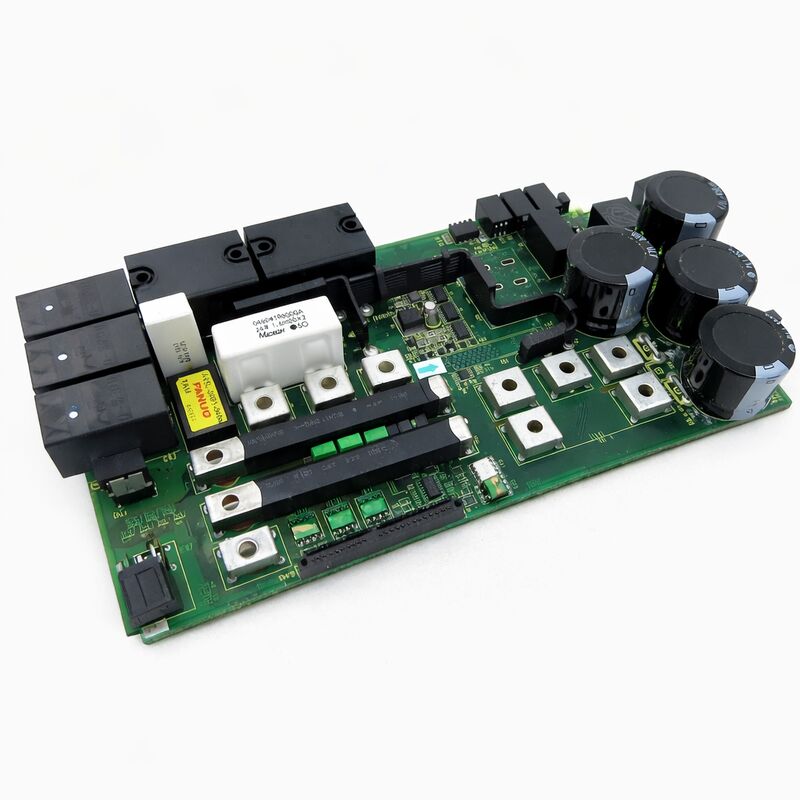

Mã sản phẩm: A16B-3200-0521
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch CPU chính điều khiển độc lập
Dòng bo mạch: A16B-3200
Mô tả: Bo mạch CPU chính điều khiển độc lập i-A
Ứng dụng: Hệ thống bộ điều khiển CNC dòng FANUC i-A
Lưu ý: Yêu cầu lập trình — tất cả các tham số và chương trình phải được tải lại sau khi lắp đặt
A16B-3200-0521 là bo mạch CPU chính độc lập cho các bộ điều khiển CNC dòng i-A của FANUC. Tên gọi "Điều khiển độc lập" (Stand Alone Control) xác định đây là bo mạch xử lý chính độc lập — phiên bản xử lý tất cả các chức năng điều khiển CNC trên một bo mạch duy nhất, tự chứa mà không cần bo mạch xử lý phụ hoặc bo mạch xử lý thứ cấp riêng biệt để hoàn thành chức năng của nó.
Mọi thứ bộ điều khiển cần để chạy các quy trình cốt lõi của nó — nội suy, thực thi PMC, giao tiếp servo, quản lý bộ nhớ và điều khiển giao diện người vận hành — đều bắt nguồn từ bo mạch này.
Trong dòng A16B-3200 của FANUC, tên gọi i-A đặt bo mạch này vào thế hệ đầu tiên của các nền tảng CNC dòng i của FANUC.
Dòng i đại diện cho một bước tiến đáng kể so với dòng B trước đó — bộ xử lý nhanh hơn, độ chính xác cao hơn, số lượng trục mở rộng, bộ nhớ chương trình lớn hơn và giới thiệu FSSB (Giao diện nối tiếp servo cáp quang) làm giao diện giao tiếp servo tiêu chuẩn.
A16B-3200-0521 là bo mạch CPU chính hiện thực hóa các khả năng này trong cấu hình bộ điều khiển độc lập.
Thiết kế bo mạch "độc lập" là một trong hai phương pháp kiến trúc trong dòng i: độc lập (nơi bo mạch CPU chính là một đơn vị hoàn chỉnh, độc lập) và gắn trên màn hình LCD (nơi CPU và màn hình được tích hợp).
Phiên bản độc lập cho phép bo mạch CPU chính được thay thế độc lập với bộ hiển thị, và cho phép sử dụng cùng một bo mạch CPU với các cấu hình hiển thị khác nhau.
Sự linh hoạt này là một trong những lý do khiến bo mạch độc lập trở thành lựa chọn ưu tiên cho các lắp đặt máy công cụ lớn hơn và phức tạp hơn.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A16B-3200-0521 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch CPU chính độc lập |
| Dòng bo mạch | A16B-3200 |
| Mô tả | CPU chính điều khiển độc lập i-A |
| Ứng dụng | Bộ điều khiển CNC dòng FANUC i-A |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 70°C |
| Độ ẩm | Không ngưng tụ, 20–80% RH |
| Yêu cầu sau lắp đặt | Tải lại toàn bộ tham số và chương trình |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang |
Các bộ CNC FANUC thế hệ i-A đã được triển khai rộng rãi trong ngành công nghiệp máy công cụ từ cuối những năm 1990 đến giữa những năm 2000.
Thế hệ này đã cung cấp năng lượng cho một lượng lớn các trung tâm gia công, trung tâm tiện, máy mài và máy sản xuất đa trục vẫn còn hoạt động hiệu quả cho đến ngày nay.
Bo mạch CPU chính i-A là cốt lõi của bộ điều khiển — nếu nó không hoạt động chính xác, máy sẽ không hoạt động.
Cấu hình độc lập được sử dụng trong A16B-3200-0521 đặt bo mạch CPU chính vào khung bộ điều khiển, kết nối với bo mạch chủ F-BUS.
Bo mạch chủ phân phối nguồn và giao tiếp cho tất cả các bo mạch trong khung — các thẻ giao diện servo, mô-đun bộ nhớ, bo mạch PMC, thẻ I/O và mô-đun đồ họa đều cắm vào bus chia sẻ này. A16B-3200-0521 là bộ điều khiển chính trên bus này.
Nó khởi tạo bus khi bật nguồn, xác định các bo mạch có mặt và phân bổ băng thông giao tiếp giữa chúng.
FSSB kết nối xử lý servo của bo mạch CPU chính với các mô-đun bộ khuếch đại servo thông qua cáp quang.
Giao diện quang tốc độ cao này cung cấp các lệnh vị trí servo và nhận phản hồi mã hóa động cơ ở tốc độ cập nhật cao mà gia công đa trục chính xác yêu cầu.
A16B-3200-0521 chứa mạch giao diện FSSB cho phép giao tiếp servo tốc độ cao này.
Bo mạch độc lập và bo mạch gắn trên màn hình LCD phục vụ cùng các nền tảng CNC i-A nhưng khác nhau về tích hợp vật lý với màn hình hiển thị.
Một bo mạch CPU chính gắn trên màn hình LCD nằm phía sau bảng điều khiển, kết nối trực tiếp với các thiết bị điện tử hiển thị.
Màn hình và CPU về cơ bản là một cụm. Nếu một trong hai thành phần bị lỗi, toàn bộ cụm có thể cần được kiểm tra.
Bo mạch độc lập A16B-3200-0521 nằm trong khung bộ điều khiển, tách biệt với màn hình hiển thị.
Một bo mạch giao diện hiển thị và cáp riêng biệt kết nối đầu ra hiển thị của CPU với bảng điều khiển.
Sự tách biệt vật lý này có lợi thế bảo trì — lỗi màn hình không ảnh hưởng đến bo mạch CPU, và lỗi bo mạch CPU không yêu cầu tháo dỡ màn hình.
Đối với các lắp đặt máy mà khung bộ điều khiển được đặt cách xa vị trí người vận hành máy — các lắp đặt gắn trên bảng điều khiển trong các tủ điện riêng biệt, hoặc các máy có bộ điều khiển CNC từ xa — sự linh hoạt của kiến trúc độc lập trong bố trí vật lý đặc biệt hữu ích.
Sự thật vận hành quan trọng nhất về A16B-3200-0521 là yêu cầu lập trình sau khi thay thế. Khi bo mạch được lắp đặt mới hoặc đã tân trang, FROM của nó chứa phần mềm vận hành CNC cho dòng i-A — nhưng FROM ở trạng thái mặc định của nhà máy.
Cấu hình máy cụ thể chưa được tải.
Mỗi máy chạy bo mạch này có một bộ tham số duy nhất: giới hạn chuyển động trục, cài đặt độ lợi servo, cấu hình trục chính, giá trị bộ đếm và bộ định thời PMC, bảng bù sai lệch bước, và toàn bộ các tham số chức năng làm cho bộ điều khiển phù hợp với máy mà nó điều khiển.
Tất cả những điều này nằm trong SRAM trên bo mạch, được hỗ trợ bởi pin. Khi một bo mạch mới được lắp đặt, SRAM bắt đầu trống.
Điều này làm cho tình huống sao lưu trước khi thay thế bo mạch trở nên cực kỳ quan trọng.
Trước khi tháo bo mạch gốc, một bản sao lưu hoàn chỉnh thông qua chức năng I/O dữ liệu của CNC phải ghi lại các tham số CNC, tham số PMC, chương trình thang máy PMC, bù sai lệch bước và tất cả các chương trình bộ phận đã lưu trữ.
Với bản sao lưu này, việc khôi phục dữ liệu sau khi lắp đặt là một quy trình được xác định, có hệ thống.
Nếu không có nó, việc tái tạo bộ tham số của máy từ tài liệu là một quá trình tốn thời gian và dễ xảy ra lỗi.
Q1: Bộ CNC i-A hiển thị cảnh báo hệ thống khi bật nguồn liên quan đến lỗi ROM hoặc FROM. A16B-3200-0521 có phải là nguyên nhân không?
Một cảnh báo lỗi FROM khi khởi động cho thấy lỗi trong việc đọc mô-đun FROM chứa phần mềm vận hành CNC.
Mô-đun FROM là một thành phần cắm được trên A16B-3200-0521. Trước khi kết luận bo mạch chính bị lỗi, hãy kiểm tra xem mô-đun FROM có được lắp đúng vị trí trong ổ cắm của nó không.
Một mô-đun FROM được lắp không chắc chắn sẽ tạo ra lỗi đọc FROM giống hệt như lỗi bo mạch.
Lắp lại mô-đun FROM và thử lại. Nếu lỗi vẫn còn khi mô-đun được lắp đúng vị trí, bản thân mô-đun FROM có thể bị lỗi — mô-đun FROM có thể được thay thế độc lập với bo mạch CPU chính.
Q2: Sau khi máy được lưu trữ trong 18 tháng, bộ điều khiển i-A không giữ được tham số qua các chu kỳ nguồn. Đây có phải là do bo mạch không?
Lỗi giữ tham số sau khi lưu trữ kéo dài gần như luôn luôn là vấn đề hết pin, không phải lỗi bo mạch.
Pin SRAM trên A16B-3200-0521 có tuổi thọ hữu hạn.
Sau 18 tháng không bật nguồn máy, pin có thể đã hết điện dưới ngưỡng giữ SRAM.
Thay pin, sau đó khôi phục tham số từ bản sao lưu.
Bản thân bo mạch không có lỗi trừ khi vấn đề vẫn tiếp diễn sau khi thay pin và khôi phục tham số.
Q3: Bộ CNC đang chạy bình thường nhưng đôi khi hiển thị lỗi giao tiếp giữa CPU và bảng điều khiển, sau đó phục hồi. Điều này gợi ý gì về A16B-3200-0521?
Các lỗi giao tiếp CPU-bảng điều khiển không liên tục tự phục hồi gợi ý một vấn đề về đầu nối hoặc cáp giữa bo mạch CPU độc lập và giao diện bảng điều khiển, thay vì bo mạch CPU bị lỗi.
Kiểm tra cáp và đầu nối trên đường giao tiếp hiển thị. Làm sạch các tiếp điểm đầu nối.
Kiểm tra xem tất cả các đầu nối có được lắp chắc chắn không và không có chân nào bị hỏng.
Các lỗi không liên tục có thể do vấn đề kết nối không nên quy cho bo mạch cho đến khi các đường kết nối được xác nhận là tốt.
Q4: Một A16B-3200-0521 thay thế được mô tả là "đã tân trang". Việc tân trang đúng cách một bo mạch CPU chính bao gồm những gì?
Việc tân trang đúng cách một bo mạch CPU chính giải quyết các thành phần có khả năng bị lỗi cao nhất trong vòng đời sử dụng: thay thế pin dự phòng SRAM bằng một viên pin mới đúng thông số kỹ thuật; kiểm tra tất cả các tụ điện điện phân trên bo mạch xem có bị suy giảm không; làm sạch các tiếp điểm đầu nối; và kiểm tra chức năng trong một hệ thống CNC i-A hoàn chỉnh bao gồm xác minh trình tự khởi động, tải và giữ tham số, và giao tiếp servo qua FSSB.
Một bo mạch đã tân trang nên đi kèm với bảo hành được ghi lại, bao gồm chức năng của bo mạch trong một khoảng thời gian xác định.
Q5: Nhiều bo mạch trong bộ điều khiển i-A thuộc cùng một thời kỳ sản xuất. Có đáng để chủ động thay thế A16B-3200-0521 trước khi nó bị lỗi không, với tuổi đời của nó?
Việc thay thế chủ động là một chiến lược hợp lý nếu máy rất quan trọng đối với sản xuất và lỗi bo mạch sẽ gây ra thời gian ngừng hoạt động đáng kể.
Tuy nhiên, CPU chính của A16B-3200-0521 là một thành phần bán dẫn tương đối mạnh mẽ — các chế độ lỗi phổ biến nhất (hết pin, suy giảm tụ điện) có thể được sửa chữa mà không cần thay thế toàn bộ bo mạch.
Việc thay pin hàng năm và kiểm tra trực quan định kỳ các tụ điện của bo mạch có thể kéo dài đáng kể tuổi thọ sử dụng.
Một bo mạch A16B-3200-0521 dự phòng đã được kiểm tra và lưu trữ tại chỗ cung cấp sự bảo vệ chống lại lỗi mà không làm gián đoạn việc thay thế chủ động theo kế hoạch.
