| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A16B-3200-0522 |

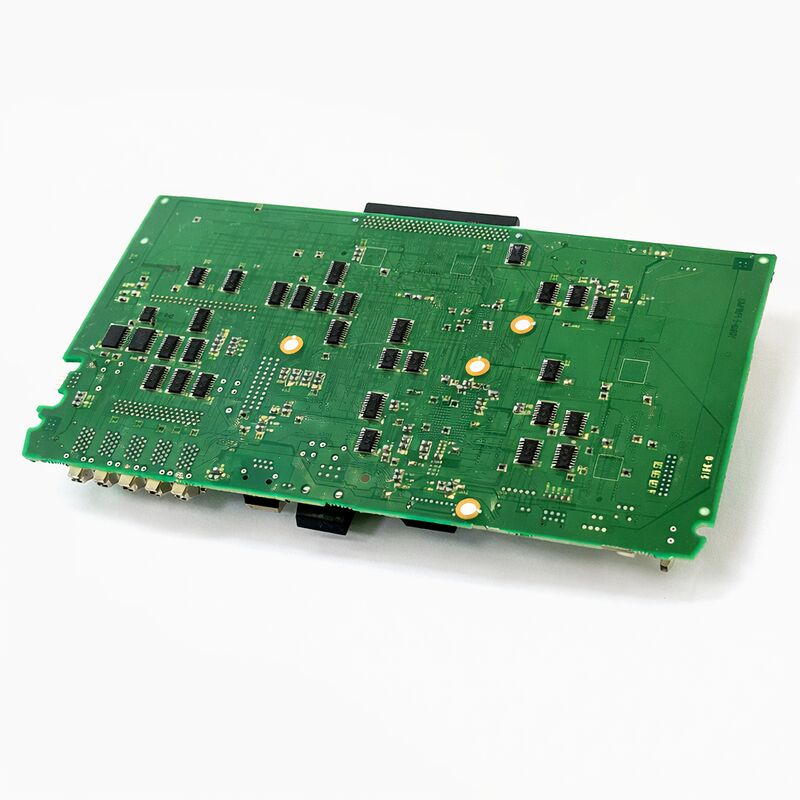

Bo mạchFANUC A16B-3200-0522 thuộc dòng bo mạch CPU chính A16B-3200, phục vụ cho bộ điều khiển CNC FANUC thế hệ "A" dòng "i" — thế hệ đầu tiên mang ký hiệu "i", mà FANUC giới thiệu để phân biệt các bộ điều khiển hiệu suất cao, có khả năng kiến trúc mở của mình với các thế hệ trước đó (dòng chữ cái A, B, C).
Thế hệ CNC "i" ra đời với khả năng nội suy mở rộng, giao tiếp servo FSSB, đồ họa tích hợp và kiến trúc sẵn sàng kết nối mạng, đặt ra khuôn mẫu cho thiết kế CNC FANUC trong thập kỷ tiếp theo.
Chỉ định "độc lập" trong mô tả chính thức của bo mạch xác định cấu hình vật lý của bộ điều khiển.
Trong dòng i của FANUC, cùng một thế hệ CNC được cung cấp dưới hai cấu hình vật lý: loại gắn màn hình LCD, nơi các bo mạch xử lý CNC được gắn trực tiếp phía sau màn hình LCD của bảng điều khiển trong một đơn vị tích hợp nhỏ gọn; và loại độc lập, nơi bộ xử lý CNC chiếm một giá đỡ hoặc vỏ riêng biệt được kết nối với một đơn vị hiển thị LCD/MDI riêng biệt.
Cấu hình độc lập được sử dụng khi bộ điều khiển cần được lắp đặt ở vị trí cách xa bảng điều khiển, khi số lượng I/O hoặc thẻ tùy chọn cần thiết vượt quá khả năng lắp đặt phía sau bảng LCD, hoặc khi thiết kế của máy đặt các bộ phận điện tử điều khiển trong một tủ riêng biệt với trạm điều khiển.
A16B-3200-0522 là bo mạch chủ trong đơn vị độc lập — bo mạch mà tất cả các bo mạch khác trong giá đỡ độc lập giao tiếp thông qua, và xử lý tất cả các chức năng điều khiển CNC.
Mối quan hệ của nó với bảng điều khiển là thông qua một cáp kết nối từ giao diện hiển thị của đơn vị độc lập đến bảng LCD/MDI riêng biệt, thay vì gắn cơ khí trực tiếp phía sau bảng điều khiển.
| Tham số | Giá trị |
|---|---|
| Thế hệ CNC | Dòng i Model A (i-A) |
| Cấu hình | Bộ điều khiển độc lập |
| Dòng | A16B-3200 |
| Chức năng | CPU chính / bo mạch chủ |
| Dữ liệu cần thiết | Các tham số và chương trình phải được nạp lại sau khi thay thế |
| Trạng thái | Có sẵn — đã tân trang, đã kiểm tra |
| Xuất xứ | Nhật Bản |
Ký hiệu "A" dòng i của FANUC xác định thế hệ đầu tiên của nền tảng CNC dòng i của FANUC, xuất hiện từ cuối những năm 1990.
Thế hệ i-A mang lại một số khả năng mà thế hệ C trước đó không có: giao tiếp servo cáp quang FSSB (thay thế giao diện tương tự ±10V và các giao diện kỹ thuật số trước đó), xử lý bộ mã hóa có độ phân giải cao hơn, tốc độ xử lý khối cải thiện để thực thi nhanh hơn các chương trình phức tạp và kiến trúc hiển thị hỗ trợ mô phỏng đường chạy dao đồ họa trên màn hình bảng điều khiển.
Đối với các kỹ sư bảo trì, thế hệ i-A đại diện cho một lượng lớn máy móc đã được lắp đặt, được chế tạo vào đầu đến giữa những năm 2000 và tiếp tục hoạt động cho đến ngày nay.
Các nhà cung cấp ô tô, nhà sản xuất linh kiện hàng không vũ trụ và các công ty gia công chính xác nói chung đã chế tạo số lượng lớn máy tiện CNC, trung tâm gia công và máy mài trên các bộ điều khiển i-A.
Các máy này có các mẫu bảo trì đã được thiết lập tốt — các bo mạch thường hỏng sau 15-20 năm sử dụng là những bo mạch giống nhau trên nhiều máy, khiến A16B-3200-0522 trở thành mặt hàng có nhu cầu thường xuyên trên thị trường phụ tùng thay thế FANUC.
Cấu hình độc lập, đặc biệt, được các nhà sản xuất máy công cụ ưa chuộng, những người cần sự linh hoạt để lắp đặt bộ điều khiển CNC độc lập với trạm điều khiển.
Điều này bao gồm các trung tâm gia công sàn lớn nơi bảng điều khiển nằm trên cánh tay xoay, các trung tâm gia công ngang có bộ thay pallet nơi bảng điều khiển nằm trên một cột riêng biệt và các máy mà nhiệt của tủ điện khiến việc lắp đặt bộ xử lý CNC phía sau màn hình trở nên không thực tế.
Trong cấu hình CNC độc lập được sử dụng với A16B-3200-0522, khung điều khiển chứa bo mạch CPU chính, bo mạch I/O, thẻ giao diện servo, nguồn điện và bất kỳ bo mạch tùy chọn nào trong cấu trúc giá đỡ. Giá đỡ này tách biệt vật lý với đơn vị hiển thị LCD/MDI của người vận hành.
Một bó cáp kết nối hai đơn vị — truyền dữ liệu hiển thị đến màn hình và các lần nhấn phím MDI từ bàn phím trở lại bộ điều khiển.
A16B-3200-0522 đóng vai trò là bo mạch chủ của giá đỡ: nó thực thi phần mềm CNC, quản lý vòng lặp servo thông qua FSSB, chạy thang đo PMC và điều khiển dữ liệu hiển thị đến bảng LCD từ xa.
Thiết kế khung độc lập cho phép nhiều khe cắm tùy chọn hơn cấu hình gắn màn hình LCD — điều này quan trọng đối với các máy cần nhiều bo mạch I/O, thẻ giao tiếp bổ sung (Ethernet, nối tiếp) hoặc dung lượng servo mở rộng mà sẽ tràn không gian phía sau bảng LCD.
Khi thay thế A16B-3200-0522, bo mạch thay thế phải khớp với phiên bản phần mềm và bản sửa đổi phần cứng được cài đặt trong máy cụ thể. Trong thế hệ i-A, các phiên bản phần mềm khác nhau hỗ trợ các dòng CNC khác nhau (16i-A cho trung tâm gia công đa trục, 18i-A cho trung tâm tiện có khả năng đa đường dẫn, 21i-A cho cấu hình đơn giản hơn).
Phiên bản phần mềm xác định chức năng của bo mạch khi bật nguồn và phải khớp với cấu hình ban đầu của máy.
Tất cả các lần thay thế bo mạch dòng A16B-3200 đều có cùng yêu cầu cơ bản: bo mạch thay thế đi kèm với bộ nhớ trống hoặc mặc định của nhà máy, và tất cả dữ liệu dành riêng cho máy phải được khôi phục từ bản sao lưu.
Trình tự vận hành sau khi thay thế bo mạch tuân theo thứ tự sau:
Đầu tiên, xác nhận điện áp nguồn cung cấp là chính xác — điện áp ngoài thông số kỹ thuật có thể làm hỏng bo mạch mới trong quá trình khởi động, điều này sẽ làm trầm trọng thêm vấn đề thay vì giải quyết nó.
Thứ hai, tải phần mềm hệ thống CNC (nội dung FROM) nếu bo mạch thay thế chưa được cài đặt phiên bản phần mềm chính xác.
Điều này được tải từ thẻ nhớ hoặc khả năng tích hợp của hệ thống.
Thứ ba, tải tất cả các tham số CNC từ bản sao lưu trước khi thay thế. Điều này phải được hoàn thành trước khi cố gắng di chuyển trục — các tham số xác định giới hạn di chuyển của trục, độ lợi vòng lặp servo, cấu hình trục chính và mọi đặc điểm khác của máy. Di chuyển trục với các tham số không chính xác có thể gây hư hỏng máy.
Thứ tư, tải chương trình thang đo PMC và các tham số PMC.
Điều này khôi phục logic dành riêng cho máy điều khiển tất cả các chức năng ngoại trừ chuyển động của trục.
Thứ năm, tải chương trình gia công và dữ liệu dao cụ từ bản sao lưu.
Trả máy về vị trí gốc và xác minh độ chính xác của trục bằng cách cắt thử hoặc đo lường trước khi đưa vào sản xuất.
Q1: Bo mạch chủ của cấu hình độc lập khác với cấu hình gắn màn hình LCD ở cấp độ bo mạch chủ như thế nào?
Bản thân bo mạch chủ là phần cứng giống nhau trong cả hai cấu hình cho cùng một thế hệ CNC — sự khác biệt nằm ở thiết kế khung và bảng mạch sau. Cấu hình gắn màn hình LCD sử dụng bảng mạch sau nhỏ gọn gắn trực tiếp phía sau bảng điều khiển; cấu hình độc lập sử dụng bảng mạch sau giá đỡ sâu hơn với nhiều khe cắm cho bo mạch tùy chọn. A16B-3200-0522 là bo mạch chủ được sử dụng trong biến thể khung độc lập.
Việc lắp bo mạch chủ độc lập vào khung gắn màn hình LCD (hoặc ngược lại) là không tương thích về mặt cơ khí và điện mà không cần thay thế hoàn toàn khung.
Q2: Máy hoạt động không liên tục — một số ca chạy hoàn hảo, một số ca khác hiển thị cảnh báo ngẫu nhiên. Bo mạch chủ có phải là nguyên nhân có thể xảy ra không?
Các lỗi không liên tục xuất hiện và biến mất theo chu kỳ nhiệt độ — bình thường trong một máy nóng lên trong quá trình sản xuất và nguội đi qua đêm — thường do các mối hàn bị suy giảm trên các linh kiện xuyên lỗ hoặc linh kiện bề mặt, chứ không phải do chính các mạch tích hợp.
Các lỗi "mối hàn nguội" này dẫn điện tốt khi bo mạch ở nhiệt độ phòng, phát triển điện trở khi sự giãn nở nhiệt làm căng mối hàn, và có thể tạm thời biến mất khi máy nguội đi. Một bo mạch có lỗi mối hàn nguội không liên tục đôi khi có thể được sửa chữa ở cấp độ linh kiện bằng cách làm nóng chảy lại hoặc thay thế các mối hàn bị ảnh hưởng, thay vì yêu cầu thay thế bo mạch hoàn chỉnh.
Trung tâm sửa chữa FANUC chuyên nghiệp có thể đánh giá điều này.
Q3: A16B-3200-0522 có thể hoạt động với cả hai dòng CNC 16i-A và 18i-A không, hay nó dành riêng cho từng dòng?
Trong nhóm A16B-3200-05xx (dòng độc lập i-A), các hậu tố số hiệu bộ phận khác nhau thường biểu thị các bo mạch liên quan đến các cấu hình dòng CNC khác nhau — ví dụ, -0521 và -0522 có thể phục vụ các biến thể phụ cụ thể khác nhau của thế hệ i-A.
Phần mềm được cài đặt trong vùng FROM của bo mạch xác định dòng CNC mà nó chạy. Phần cứng bo mạch là chung cho dòng này, nhưng phiên bản phần mềm phải khớp với hệ thống đã cài đặt ban đầu.
Việc lắp bo mạch có phiên bản phần mềm sai sẽ dẫn đến cấu trúc tham số không chính xác và có thể là cấu hình servo và trục chính không tương thích.
Q4: Sau khi thay thế bo mạch và tải tất cả các tham số, trục chính không phản hồi với các lệnh tốc độ. Cần kiểm tra những gì?
Lỗi trục chính sau khi tải lại tham số hầu như luôn luôn là vấn đề tham số chứ không phải lỗi phần cứng với bo mạch mới.
Các nguyên nhân phổ biến bao gồm: tham số loại trục chính (nối tiếp so với tương tự) được đặt không chính xác; tham số số sê-ri trục chính không khớp với bộ khuếch đại; hoặc định dạng đầu ra lệnh tốc độ sai cho bộ khuếch đại được kết nối.
Kiểm tra các tham số liên quan đến trục chính so với tài liệu máy gốc — đặc biệt là lựa chọn loại trục chính, tham số mô hình bộ khuếch đại trục chính và phạm vi đầu ra lệnh.
Nếu trục chính hoạt động trước khi bo mạch bị lỗi và các tham số được tải chính xác từ bản sao lưu của cùng một máy, các vấn đề này sẽ không phát sinh trừ khi bản sao lưu không đầy đủ.
Q5: Bo mạch có các ký hiệu sửa đổi trên đó (ví dụ: /02A, /03A). Hậu tố sửa đổi có quan trọng khi tìm nguồn cung ứng bo mạch thay thế không?
Các hậu tố sửa đổi PCB (như /02A hoặc /03A được thêm vào sau số hiệu bộ phận chính) cho biết các sửa đổi phần cứng được FANUC thực hiện trên bo mạch trong vòng đời sản xuất của nó — thường là những thay đổi nhỏ để cải thiện độ tin cậy, khắc phục các vấn đề sản xuất hoặc điều chỉnh việc thay thế linh kiện.
Trong hầu hết các trường hợp, các sửa đổi sau này tương thích ngược với các sửa đổi trước đó và có thể được sử dụng làm bo mạch thay thế.
Tuy nhiên, các sửa đổi rất sớm và các sửa đổi rất muộn đôi khi có thể có các yêu cầu tương thích phần mềm khác nhau. Khi tìm nguồn cung ứng bo mạch thay thế A16B-3200-0522, hãy ưu tiên sửa đổi bằng hoặc muộn hơn những gì đã được cài đặt ban đầu.
Nếu không biết sửa đổi, một chuyên gia FANUC uy tín có thể xác nhận khả năng tương thích trước khi bo mạch thay thế được gửi đi.
