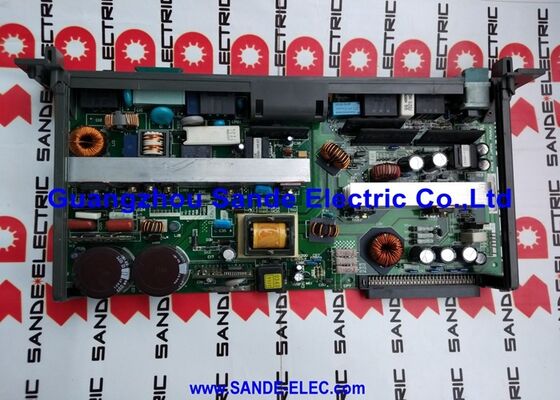

1 máy tính PC sử dụng Fanuc A16B-3200-0600 bảng PCB Trong tình trạng tốt A16B32000600 A16B-32OO-O6OO

FANUC A16B-3200-0600 | Bo mạch chính R-30iA — Bo mạch điều khiển chính cho bộ điều khiển robot FANUC R-J3iC và R-30iA, Dual Ethernet, Xuất xứ Nhật Bản

Tổng quan

Bo mạch FANUC A16B-3200-0600 là bo mạch chính cho hai bộ điều khiển robot công nghiệp được triển khai rộng rãi nhất của FANUC: R-J3iC và R-30iA.

Các bộ điều khiển này đã cung cấp năng lượng cho một thế hệ robot FANUC — M-10i, M-20i, M-710i, R-2000i và nhiều loại khác — trở thành cốt lõi của các dây chuyền hàn thân xe ô tô, các ô hàn hồ quang, hệ thống xử lý và các nhà máy sơn trên toàn thế giới trong suốt những năm 2000 và 2010.

Đặc biệt, R-30iA là nền tảng chính của FANUC trong giai đoạn này và số lượng máy đang hoạt động với bộ điều khiển này là rất lớn.

Bo mạch chính trong bộ điều khiển robot đóng vai trò khác biệt về cơ bản so với bo mạch chính của máy công cụ CNC. Trong CNC, bo mạch chính giao tiếp chủ yếu với bộ khuếch đại servo và I/O của máy, thực thi các chương trình NC mô tả đường chạy dao.

Trong R-30iA, bo mạch chính thực thi việc lập kế hoạch chuyển động của robot — dịch các lệnh tác vụ cấp cao (di chuyển khớp 1 đến góc này, định vị TCP tại tọa độ Descartes này, kích hoạt súng hàn, chờ kết quả từ hệ thống thị giác) thành quỹ đạo góc khớp thời gian thực và lệnh servo cho tất cả các trục đồng thời.

Bo mạch quản lý điều này đồng thời xử lý các chức năng giám sát an toàn, hiển thị bảng điều khiển dạy và giao tiếp với PLC của ô và bất kỳ thiết bị ngoại vi cảm biến lực hoặc thị giác nào.

Các cổng Ethernet kép tích hợp trong A16B-3200-0600 phản ánh thời đại của R-30iA — thế hệ bộ điều khiển robot FANUC này chứng kiến sự khởi đầu của các yêu cầu kết nối mạng nghiêm túc, với các nhà sản xuất máy và người dùng cuối muốn robot tham gia vào mạng dữ liệu để giám sát từ xa, tải lên/tải xuống chương trình và thu thập dữ liệu sản xuất.

Hai cổng Ethernet cho phép robot kết nối với mạng tự động hóa đồng thời duy trì kết nối chuyên dụng với PC lập trình hoặc hệ thống thị giác, mà không yêu cầu thêm thẻ mạng cho kết nối cơ bản.

Thông số kỹ thuật chính

Dữ liệu chương trình và cấu hình — Bo mạch lưu trữ những gì

A16B-3200-0600 là duy nhất trong số các thành phần bộ điều khiển robot vì nó lưu trữ dữ liệu quan trọng nhất trong hệ thống.

Các chương trình robot, dữ liệu hiệu chuẩn, cấu hình hệ thống, gán I/O, tọa độ công cụ (UTOOLs), khung người dùng (UFRAMEs), cài đặt phát hiện va chạm và tất cả các tham số hệ thống đều nằm trong vùng bộ nhớ FROM và SRAM của bo mạch.

Điều này khác biệt cơ bản so với các bo mạch khuếch đại servo, bo mạch an toàn hoặc bo mạch I/O, vốn không chứa dữ liệu dành riêng cho hệ thống.

Dữ liệu hiệu chuẩn có lẽ là quan trọng nhất: nó xác định vị trí tham chiếu tuyệt đối cho mỗi khớp của robot.

Nếu không có dữ liệu hiệu chuẩn, robot không thể xác định tư thế hiện tại trong không gian và không thể thực hiện chuyển động đã hiệu chuẩn.

Nếu dữ liệu hiệu chuẩn bị mất, robot phải được hiệu chuẩn lại bằng cách sử dụng các vị trí tham chiếu được đánh dấu trên các trục của robot — một quy trình yêu cầu robot phải được định vị chính xác tại vị trí không đã hiệu chuẩn của nó, vị trí này phải được đánh dấu trên robot khi lắp đặt.

Dữ liệu chương trình bao gồm tất cả các chương trình TP (Teach Pendant) chứa các lệnh chuyển động, điểm tham chiếu và lệnh quy trình của robot.

Số lượng này có thể lên tới hàng trăm đối với một ô robot phức tạp. Nếu dữ liệu chương trình bị mất và không có bản sao lưu, mỗi chương trình phải được dạy lại thủ công.

Hàm ý là rõ ràng: trước bất kỳ công việc nào trên A16B-3200-0600, tất cả dữ liệu robot phải được sao lưu vào thiết bị bộ nhớ USB, thẻ nhớ hoặc vị trí mạng bằng chức năng sao lưu ảnh của robot. Sao lưu ảnh hoàn chỉnh chụp tất cả dữ liệu trong một lần thao tác.

Sao lưu này nên được thực hiện không chỉ trước khi bảo trì theo kế hoạch, mà còn là một hoạt động theo lịch trình thường xuyên — lý tưởng là hàng ngày hoặc hàng tuần tùy thuộc vào tần suất thay đổi chương trình.

Kiến trúc bộ điều khiển R-30iA — Bo mạch chính phù hợp như thế nào

Bên trong tủ dọc nhỏ gọn của R-30iA, A16B-3200-0600 nằm trong backplane của nó cùng với bất kỳ card mở rộng nào mà cấu hình của robot yêu cầu.

Một robot 6 trục cần một card điều khiển trục có khả năng quản lý 6 trục (cộng với trục ngoài nếu có); một robot lớn hơn với các trục ngoài cần một card có số lượng trục cao hơn.

Module FROM/SRAM trên bo mạch chính chứa phần mềm robot, tham số hệ thống và dữ liệu chương trình.

Card CPU (nếu được lắp đặt riêng) cung cấp tài nguyên tính toán.

Các bộ khuếch đại servo (dòng A06B-6107 trong R-30iA) nằm trong cùng tủ và giao tiếp với bo mạch chính qua FSSB (FANUC Serial Servo Bus) — bus nối tiếp cáp quang giống như được sử dụng trong thế giới CNC.

Từ góc nhìn của bo mạch chính, mỗi khớp robot được quản lý thông qua liên kết FSSB đến bộ khuếch đại servo điều khiển động cơ servo của khớp đó.

Bo mạch chính gửi lệnh vị trí, nhận phản hồi vị trí và đóng vòng lặp chuyển động ở khoảng thời gian 125µs cho tất cả các trục đồng thời.

Lựa chọn Backplane và Cấu hình Module

A16B-3200-0600 quy định rằng nó cần backplane 2 khe hoặc 4 khe để lắp đặt trong khung R-30iA.

Backplane cung cấp giao diện kết nối vật lý giữa bo mạch chính và nguồn điện của bộ điều khiển cũng như bus nội bộ.

Khi tìm kiếm bo mạch thay thế, việc xác nhận backplane nào được lắp đặt trong bộ điều khiển robot cụ thể là rất cần thiết — cấu hình backplane xác định bố cục khe cắm nào có sẵn và liệu bo mạch có kết nối vật lý hay không.

Các tùy chọn card mở rộng khác nhau mà "có thể được lắp đặt theo chiều ngang với bo mạch chính" — các tùy chọn chính xác có sẵn phụ thuộc vào thông số kỹ thuật đơn hàng ban đầu của robot.

Các card này bao gồm các tùy chọn CPU (nâng cấp tốc độ xử lý cho các ứng dụng yêu cầu lập kế hoạch đường chạy nhanh hơn), card điều khiển trục (xác định số lượng trục mà hệ thống quản lý) và module bộ nhớ (xác định lượng bộ nhớ chương trình và cấu hình có sẵn).

Khi thay thế bo mạch chính, các card mở rộng ban đầu từ bo mạch bị lỗi nên được chuyển sang bo mạch thay thế, đảm bảo sự phù hợp về cấu hình được bảo toàn.

Câu hỏi thường gặp

Q1: Robot hiển thị "SRVO-003 Lỗi khởi tạo Servo" và không thể hoạt động. Đây có phải là bo mạch chính không?

SRVO-003 là lỗi khởi tạo servo — hệ thống servo của robot không thể khởi tạo đúng cách trong quá trình khởi động.

Điều này có thể bắt nguồn từ: bộ khuếch đại servo không thiết lập được giao tiếp FSSB với bo mạch chính; bộ khuếch đại servo bị lỗi cho một trục cụ thể; tham số servo không chính xác; hoặc trong một số trường hợp, lỗi bo mạch chính ảnh hưởng đến mạch truyền FSSB.

Trước tiên, hãy kiểm tra các chỉ báo của bộ khuếch đại servo — mỗi bộ khuếch đại trục phải hiển thị một mẫu LED cụ thể trong quá trình khởi tạo.

Nếu một bộ khuếch đại cụ thể hiển thị đèn LED lỗi trong khi các bộ khác khởi tạo bình thường, lỗi nằm ở bộ khuếch đại đó hoặc động cơ được kết nối với nó. Nếu tất cả các bộ khuếch đại không khởi tạo được đồng thời và cáp và kết nối FSSB được xác nhận là tốt, mạch FSSB của bo mạch chính trở nên đáng ngờ.

Q2: Sau khi thay thế A16B-3200-0600 và tải bản sao lưu, vị trí hiệu chuẩn của robot có vẻ sai. Nguyên nhân là gì?

Nếu việc khôi phục dữ liệu hiệu chuẩn được bao gồm trong bản sao lưu ảnh và được khôi phục chính xác, các vị trí hiệu chuẩn sẽ chính xác.

Các nguyên nhân phổ biến nhất gây ra lỗi hiệu chuẩn rõ ràng sau khi thay thế bo mạch là: bản sao lưu được thực hiện khi robot không ở vị trí hiệu chuẩn thực tế của nó (hiệu chuẩn đã bị trôi hoặc được sửa sau khi bản sao lưu được thực hiện); bản sao lưu được khôi phục không chính xác hoặc không đầy đủ; hoặc dữ liệu hiệu chuẩn không được bao gồm trong phạm vi sao lưu.

Xác minh bằng cách di chuyển từng khớp đến vị trí tham chiếu được đánh dấu của nó và kiểm tra giá trị hiện tại so với số đếm dự kiến tại vị trí đó. Sự khác biệt cho thấy cần phải hiệu chuẩn lại.

Q3: Việc thay thế A16B-3200-0600 có ảnh hưởng đến chứng nhận danh mục an toàn của robot (nếu có) không?

Nếu việc lắp đặt robot bao gồm các tùy chọn an toàn chức năng (FANUC DCS — Dual Check Safety) dựa trên phần mềm chạy trên bo mạch này, cấu hình chức năng an toàn (ranh giới vùng, giới hạn tốc độ, điều kiện dừng) được bao gồm trong dữ liệu sao lưu của robot. Khôi phục bản sao lưu sẽ khôi phục cấu hình này.

Tuy nhiên, bất kỳ việc lắp đặt nào được xếp hạng an toàn đã trải qua đánh giá rủi ro và xác nhận chính thức đều yêu cầu xác nhận lại sau khi thay thế phần cứng liên quan đến an toàn.

Tham khảo tài liệu an toàn cho việc lắp đặt cụ thể và liên hệ với kỹ sư an toàn chịu trách nhiệm trước khi chứng nhận hệ thống hoạt động trở lại.

Q4: Robot có chương trình KAREL của FANUC đang chạy một quy trình phức tạp. Chương trình này có được lưu trữ trên bo mạch chính không?

Có. Các chương trình KAREL (chương trình cấp ứng dụng đã biên dịch được viết bằng ngôn ngữ KAREL của FANUC) được lưu trữ trong vùng FROM của bộ điều khiển — cùng một bộ nhớ được quản lý bởi A16B-3200-0600.

Các chương trình này được bao gồm trong bản sao lưu ảnh đầy đủ.

Nếu bản sao lưu được thực hiện khi các chương trình KAREL còn hiệu lực, chúng sẽ được khôi phục từ bản sao lưu cùng với các chương trình TP và dữ liệu hệ thống.

Nếu các chương trình được cập nhật sau bản sao lưu cuối cùng, các thay đổi sẽ bị mất và phải được triển khai lại từ môi trường phát triển.

Q5: Bo mạch chính từ bộ điều khiển R-30iA có thể được sử dụng trong bộ điều khiển R-J3iC không, hay chúng giống nhau?

A16B-3200-0600 được liệt kê là tương thích với cả bộ điều khiển R-J3iC và R-30iA — hai thế hệ bộ điều khiển này chia sẻ phần cứng bo mạch chính.

R-30iA về cơ bản là sản phẩm kế thừa của R-J3iC, sử dụng phần cứng giống nhau hoặc có liên quan chặt chẽ với phần mềm cập nhật.

Khả năng tương thích của bo mạch ở cấp độ phần cứng giữa hai phiên bản bộ điều khiển này cho phép A16B-3200-0600 phục vụ cả hai.

Phiên bản phần mềm và đăng ký trên bo mạch phải phù hợp với bộ điều khiển và mẫu robot cụ thể mà nó được lắp đặt — các phiên bản phần mềm FANUC cho R-30iA và R-J3iC có thể khác nhau, và việc cài đặt phiên bản phần mềm R-30iA vào R-J3iC mà không có cấu hình phù hợp có thể dẫn đến các vấn đề về chức năng.
