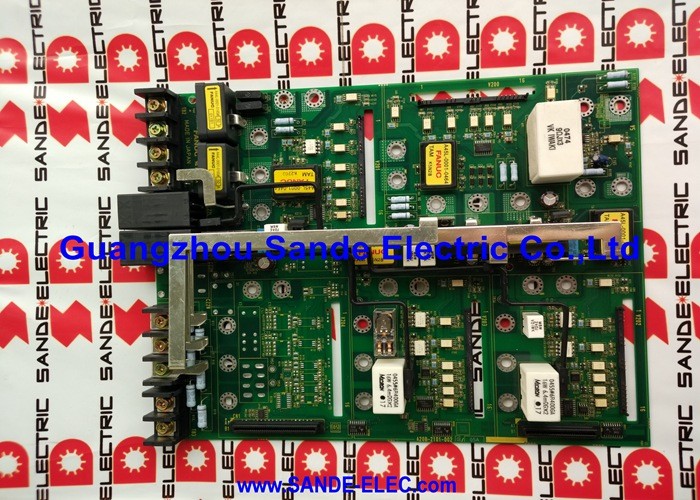

1 PC Fanuc mới A17B-3300-0201 Bảng A17B33000201 A17B-33OO-O2O1

FANUC A17B-3300-0201∙ 6-Axis Hi-Speed i-Series Servo Module ∙ FSSB / Plug-In to Main CNC Board

Điều khiển FSSB sáu trục trong một mô-đun cắm

The A17B-3300-0201 is the 6-axis hi-speed servo module for FANUC's i-series CNC platform — the plug-in card that manages FSSB communication and servo axis control for all six servo axes served by this moduleNó được cài đặt trực tiếp trên PCB chủ của series i cùng với các mô-đun cắm chức năng khác: thẻ bộ xử lý CPU, mô-đun đồ họa và các mô-đun bộ nhớ (SRAM, DRAM, FROM).

"Hi-Speed" xác định giao diện truyền thông servo quang sợi dựa trên FSSB bus hàng loạt tốc độ cao thay thế dây chuyền song song PWM kiểu A / B cũ trong thế hệ CNC dòng i.Mô-đun này xử lý đường truyền thông FSSB từ CNC đến chuỗi khuếch đại servo và phối hợp sáu vòng tròn trục servo đồng thời.

Khả năng 6 trục của A17B-3300-0201 bao gồm cấu hình trục tiêu chuẩn của các trung tâm gia công, máy quay máy và trung tâm quay đa trục nơi X, Y, Z, A, B,và trục C (hoặc các kết hợp tương đương) được điều khiển đồng thờiĐối với các hệ thống đòi hỏi ít hơn sáu trục FSSB, mô-đun vẫn là cài đặt chính xác ¢ các kênh trục không sử dụng chỉ đơn giản là không hoạt động.

Các thông số kỹ thuật chính

A17B-3300 Gia đình Variable Axis Count

Trong loạt A17B-3300, các biến thể đếm trục khác nhau tồn tại cho các cấu hình CNC khác nhau:

Số lượng trục là một điểm kiểm tra tương thích ¢ mô-đun được lắp đặt trong máy CNC phải phù hợp với cấu hình trục của máy.Một mô-đun với ít kênh trục hơn máy đòi hỏi để lại trục mà không có giao tiếp FSSB servoLuôn xác nhận số trục của mô-đun được lắp đặt từ nhãn của nó trước khi đặt mua thay thế.

Câu hỏi thường gặp

Q1: "Hi-Speed" có nghĩa là gì trong mô tả của mô-đun?

Hi-Speed xác định giao diện FSSB (Fibre Servo Serial Bus) FANUC's fiber-optic servo communication protocol được sử dụng trong nền tảng CNC i-series.Nó phân biệt mô-đun này với các thẻ điều khiển servo giao diện PWM kiểu A / B cũ hơn được sử dụng trong máy CNC trước loạtGiao diện FSSB mang tất cả sáu trục lệnh servo từ CNC đến chuỗi gia tăng ổ qua cáp sợi quang.

Q2: Máy chỉ có bốn trục servo. A17B-3300-0201 (6 trục) vẫn nên được sử dụng?

Có, nếu đó là mô-đun được cài đặt trong máy. Capacity 6-axis là khả năng phần cứng ¢ các kênh trục không sử dụng vẫn hoạt động trong cấu hình trục CNC.Các thông số CNC xác định bao nhiêu trục đang hoạt động. lắp đặt mô-đun chính xác hiện tại trong máy, bất kể số lượng thực tế của trục điều khiển.

Q3: Những báo động nào cho thấy A17B-3300-0201 đã thất bại?

Cảnh báo truyền thông FSSB ảnh hưởng đến nhiều trục servo đồng thời đặc biệt là khi khởi động chỉ ra lỗi trong đường truyền thông servo chung.Nếu một trục duy nhất hiển thị báo động FSSB trong khi các trục khác vẫn bình thường, lỗi có nhiều khả năng là ở bộ khuếch đại, động cơ hoặc cáp sợi của trục cụ thể. Khi mô-đun này thất bại, nó thường ảnh hưởng đến tất cả sáu trục mà nó quản lý đồng thời.

Q4: Việc thay thế A17B-3300-0201 có yêu cầu thay đổi tham số CNC không?

Không. tham số trục servo và thiết lập loại động cơ được lưu trữ trong mô-đun bộ nhớ SRAM của CNC, không phải trong bản thân thẻ servo.không cần thay đổi tham số trụcSau khi cài đặt, xác minh tất cả các kết nối sợi FSSB được đặt đầy đủ và xác nhận không có báo động liên lạc FSSB khi bật điện.

Q5: A17B-3300-0200 (8 trục) có thể được sử dụng thay cho A17B-3300-0201 (6 trục)?

Điều này đòi hỏi xác nhận rằng cấu hình phần cứng và phần mềm CNC hỗ trợ mô-đun 8 trục ở vị trí này.Thay thế mô-đun giữa các đếm trục khác nhau không phải là một trao đổi trực tiếp được xác nhậnXác nhận tính tương thích với tài liệu phần cứng CNC của máy trước khi thử thay thế đa biến thể.
