| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-1001-0730 |

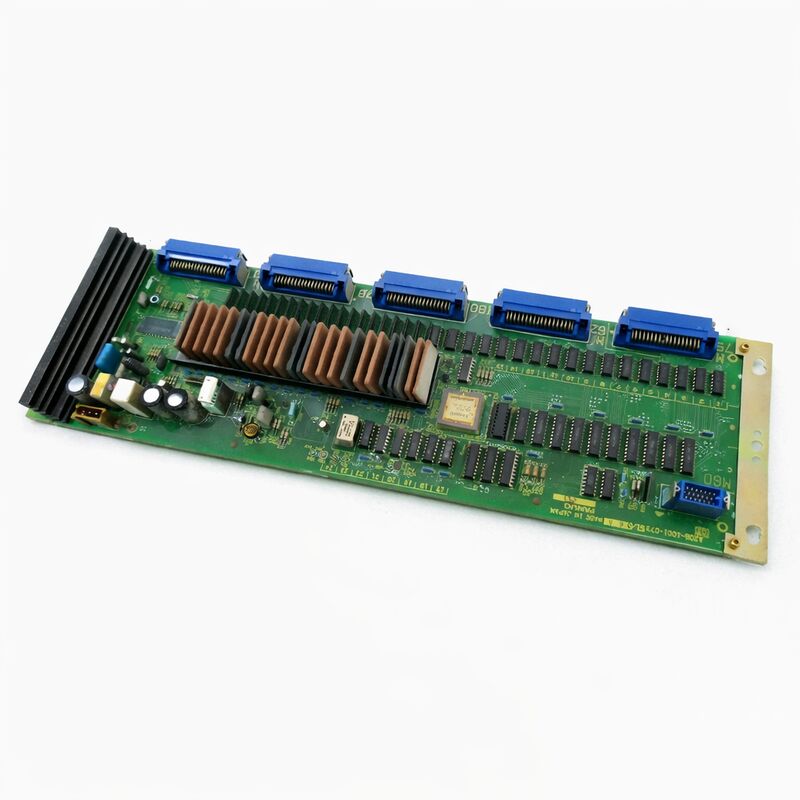

FANUC A20B-1001-0730 là một bảng điều khiển phía I/O được sử dụng khi máy yêu cầu cấu trúc đầu vào và đầu ra kỹ thuật số được xác định bên trong tủ CNC.
Mẫu này được xác định rộng rãi là PCB I/O 104/72, còn được mô tả là I/O B1 và liên quan đến xử lý I/O PMC-M.
Trong sử dụng thực tế, nó thuộc lớp giao diện tín hiệu máy chứ không phải CPU, màn hình hiển thị hoặc bộ phận servo.
Điều làm cho bảng này hữu ích là hồ sơ tín hiệu rõ ràng của nó. Chỉ định 104/72 mang lại cho nó một vai trò cụ thể trong các hệ thống cần số lượng I/O chính xác đó, và một số tài liệu tham khảo điều khiển cũng đặt nó vào các cấu hình FANUC 0M hoặc 0T lớn hơn như một bảng I/O bổ sung.
Điều đó làm cho nó trở thành một lựa chọn hợp lý để thay thế bảng-cho-bảng khi điều khiển hiện có đã sử dụng bố cục I/O tương tự.
| Mục | Chi tiết |
|---|---|
| Thương hiệu | FANUC |
| Số hiệu bộ phận | A20B-1001-0730 |
| Số hiệu mẫu | A20B10010730 |
| Dòng sản phẩm | A20B-1001 |
| Loại bảng | PCB I/O |
| Định dạng I/O | 104/72 |
| Tham chiếu bảng | I/O B1 |
| Ngữ cảnh Điều khiển Liên quan | Điều khiển 0A B1 / 0-C / cấu hình 0M hoặc 0T lớn hơn |
| Khu vực Chức năng | Xử lý tín hiệu phía PMC và I/O máy |
A20B-1001-0730 thường được sử dụng trong các hệ thống CNC cần một cấu trúc I/O 104 đầu vào / 72 đầu ra chuyên dụng để trao đổi tín hiệu điều khiển và phía máy.
Nó phù hợp cho việc sửa chữa I/O cấp tủ, thay thế bảng I/O bị lỗi trong các điều khiển dòng FANUC 0, và công việc phục hồi khi số lượng tín hiệu và bố cục giao diện ban đầu cần được giữ nguyên.
Nó cũng phù hợp với các máy mà bộ điều khiển đã cài đặt đã sử dụng bảng này như một lớp I/O bổ sung trong các thiết lập 0M hoặc 0T lớn hơn.
Trong những trường hợp đó, bảng không được sử dụng như một PCB dự phòng chung, mà là một bảng giao diện tín hiệu được xác định cần khớp chặt chẽ với kiến trúc điều khiển hiện có.
Mẫu này là một lựa chọn phù hợp khi máy đã phụ thuộc vào bảng I/O 104/72 và việc thay thế cần bảo tồn cấu trúc tín hiệu ban đầu.
Bảng này dễ dàng khớp chính xác hơn một PCB CNC chung vì vai trò của nó gắn liền với dung lượng I/O cụ thể và một vị trí cụ thể trong bố cục điều khiển.
Q1. A20B-1001-0730 là loại bảng gì?
Đó là một PCB I/O 104/72, còn được gọi là I/O B1. Nó thuộc phần I/O máy của CNC và liên quan đến xử lý tín hiệu phía PMC chứ không phải điều khiển CPU hoặc servo.
Q2. Bảng này làm gì trong hệ thống?
Vai trò của nó là quản lý các tín hiệu đầu vào và đầu ra kỹ thuật số phía máy. Trong kiến trúc điều khiển thực tế, nó hoạt động như lớp giao diện I/O giữa bộ điều khiển và các tín hiệu trường được kết nối.
Q3. Cần kiểm tra những gì khi chọn A20B-1001-0730?
Các kiểm tra chính là số hiệu bộ phận chính xác, định dạng I/O 104/72, và liệu bộ điều khiển đã cài đặt đã sử dụng họ bảng này ở cùng vị trí chưa. Nếu bộ điều khiển là một phần của thiết lập 0M hoặc 0T lớn hơn, bố cục tủ hiện có cũng nên được kiểm tra trước khi thay thế.
Q4. Làm thế nào để hiểu chỉ định “104/72”?
Nó xác định dung lượng I/O của bảng. Đây là một trong những điểm khớp quan trọng nhất vì các bảng trong cùng một họ vẫn có thể khác nhau về số lượng tín hiệu và vai trò ứng dụng.
Việc thay thế nên khớp với cấu trúc I/O đã cài đặt, không chỉ họ dòng.
Q5. Làm thế nào để chẩn đoán lỗi trước khi thay thế bảng này?
Bắt đầu bằng cách tách lỗi dây trường khỏi lỗi I/O cấp bảng. Nếu nhiều đầu vào hoặc đầu ra bị lỗi theo một mẫu gắn liền với phạm vi I/O của bảng, và dây bên ngoài và các thiết bị phía đầu cuối ổn định, thì bảng I/O trở thành điểm lỗi có khả năng xảy ra cao hơn.
