Fanuc Mother Board A20B-1004-0070 A20B10040070 A2OB-1OO4-OO7O

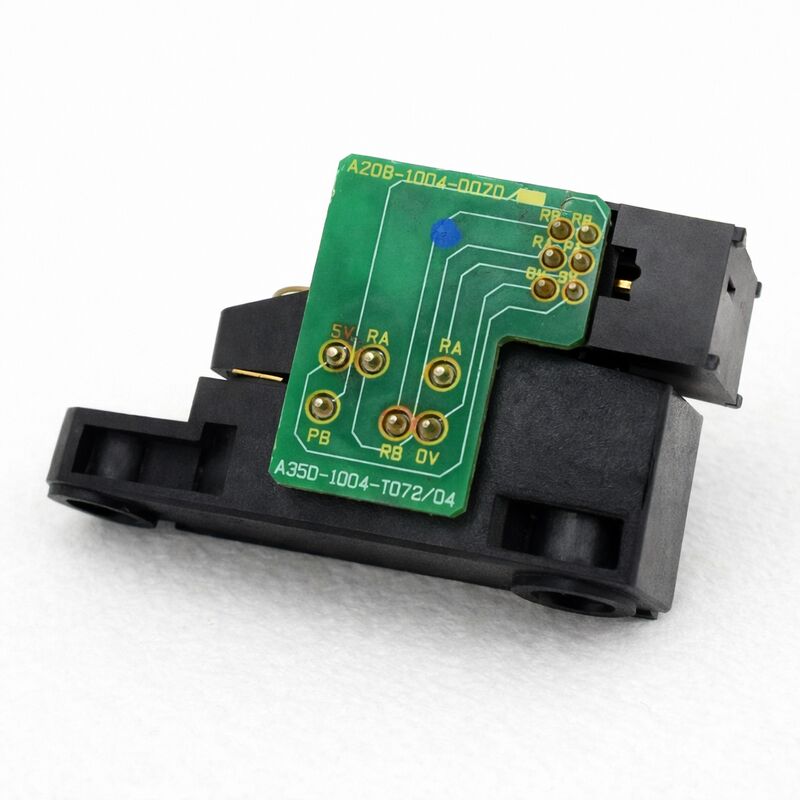

FANUC A20B-1004-0070 ∙ CZ-Type Spindle Motor Encoder PCB

Số phần:A20B-1004-0070

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:PCB mã hóa động cơ xoắn ¥ CZ Type

C-Signal và Z-Signal

The A20B-1004-0070 is a CZ-type spindle encoder PCB — the board inside the spindle motor housing that reads the rotating encoder assembly and generates two distinct feedback signals for the spindle drive system.

tín hiệu C (động thái phản hồi tốc độ):Cung cấp cho bộ khuếch đại trục với tốc độ quay thực tế của động cơ.Bộ khuếch đại so sánh liên tục này với tốc độ chỉ định và điều chỉnh dòng đầu ra để bù đắp cho các biến đổi tải trong quá trình cắtKhông có tín hiệu C hợp lệ, điều chỉnh tốc độ sụp đổ và ổ đĩa không thể giữ RPM được lập trình.

Dấu hiệu Z (giới hạn định hướng):Tạo ra một xung mỗi vòng quay trục hoàn chỉnh.Các CNC sử dụng xung này như là tham chiếu góc khi thực hiện định hướng trục M19 chức năng mà dừng trục ở một góc chính xác cho thay đổi công cụ tự độngDấu hiệu Z chỉ cần để định hướng, không phải để cắt liên tục, đó là lý do tại sao một đường dẫn tín hiệu Z bị hỏng tạo ra một triệu chứng cụ thể: tốc độ trục bình thường trong khi cắt,nhưng M19 luôn bị lỗi..

Triệu chứng đó, định hướng thất bại, cắt chạy chính xác, chỉ trực tiếp đến đường dẫn tín hiệu Z và giúp cô lập PCB mã hóa là lỗi có thể xảy ra.

PCB và rotor là hai phần riêng biệt

A20B-1004-0070 là phần điện tử của bộ mã hóa.Rotor phần tử cơ học xoay với trục động cơ và đi trước các phần tử cảm biến của PCB là một thành phần riêng biệt với số phần FANUC riêng của nóKhi thay thế PCB, rotor ban đầu có thể được sử dụng lại nếu không bị hư hại.

Sau khi va chạm trục, các rotor có thể đã di chuyển hoặc gãy ngay cả khi nó xuất hiện trực quan nguyên vẹn một rotor di chuyển thay đổi khoảng cách không khí giữa các yếu tố cảm biến và bề mặt rotor,tạo ra tín hiệu yếu hoặc không ổn định từ một PCB mới có chức năng khácLuôn kiểm tra rotor và xác nhận khoảng trống không khí chính xác sau khi thay đổi bộ mã hóa liên quan đến vụ tai nạn.

Các thông số kỹ thuật chính

Câu hỏi thường gặp

Q1: định hướng trục (M19) luôn bị lỗi, nhưng cắt ở tốc độ là bình thường.

Biểu hiện này đặc biệt liên quan đến đường dẫn tín hiệu Z (một xung mỗi vòng quay được sử dụng để định hướng).Một xung đơn sạch mỗi vòng quay xác nhận tín hiệu có mặt. Không có hoặc rất yếu xung Z với một khoảng trống không khí xác nhận chính xác cho thấy một PCB thất bại. Nếu xung Z có mặt nhưng định hướng vẫn thất bại,kiểm tra các thiết lập tham số định hướng trục trong CNC trước khi thay thế bảng.

Q2: Động cơ trục đã bị va chạm. PCB mã hóa trông không bị hư hại nhưng lỗi vị trí xuất hiện.

Sau một vụ va chạm, rotor có thể đã bị dịch chuyển về mặt vật lý trên trục hoặc bị hư hỏng mà không có vết nứt rõ ràng.tạo ra tín hiệu yếu hoặc bất thường bất kể tình trạng PCB. Tháo nắp bộ mã hóa, kiểm tra rotor, và xác minh khoảng cách không khí đáp ứng các thông số kỹ thuật trong tài liệu bảo trì động cơ trục trước khi thay thế PCB.

Q3: A20B-1004-0070 có thể được thử nghiệm trên một băng ghế bên ngoài động cơ không?

Không có thử nghiệm thực tế nào có thể. PCB chỉ tạo ra tín hiệu khi rotor đi qua các yếu tố cảm biến của nó.Kiểm tra chức năng đòi hỏi PCB phải được lắp đặt trong động cơ với trục quay hoặc trong máy hoặc trên một giá đỡ thử nghiệm. Xác nhận các tín hiệu C và Z tại đầu nối mã hóa trong vòng xoay trục chậm.

Q4: Sau khi thay thế PCB, tốc độ trục không ổn định dưới tải cắt nhưng định hướng hoạt động chính xác.

Tốc độ bất thường dưới tải với định hướng chính xác cho thấy có vấn đề với tín hiệu C. Tín hiệu Z (định hướng) đang hoạt động, nhưng phản hồi tốc độ là gián đoạn hoặc ồn ào.Kiểm tra cáp bộ mã hóa và đầu nối cho liên lạc gián đoạn. đo cường độ tín hiệu C tại đầu vào khuếch đại một tín hiệu dưới ngưỡng tối thiểu của khuếch đại sẽ tạo ra phản hồi tốc độ không đáng tin cậy ngay cả khi tín hiệu sạch ở đầu nối PCB.

Q5: Bộ chứa bộ mã hóa có chất làm mát bị ô nhiễm.

Ô nhiễm bề mặt ánh sáng có thể được giải quyết bằng chất tẩy rửa tiếp xúc an toàn cho điện tử. Tuy nhiên, chất làm mát bên trong vỏ bộ mã hóa cho thấy sự cố niêm phong sẽ tái phát.Xác định và sửa chữa niêm phong bị hỏng trước khi cài đặt lại bộ mã hóaCả việc làm sạch và sửa chữa niêm phong đều cần thiết cho hoạt động lâu dài đáng tin cậy.
