| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-1004-0730 |
Số phần:A20B-1004-0730
Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)
Loại sản phẩm:Bảng điện tăng cường trục (bảng điện)
Dòng bảng:A20B-1004
Đơn vị ổ đĩa tương thích:FANUC AC Spindle Servo Unit dòng A06B-6064
Động cơ tương thích:Các mô hình trục 6S, 8P, 12P (9A50 phần mềm)

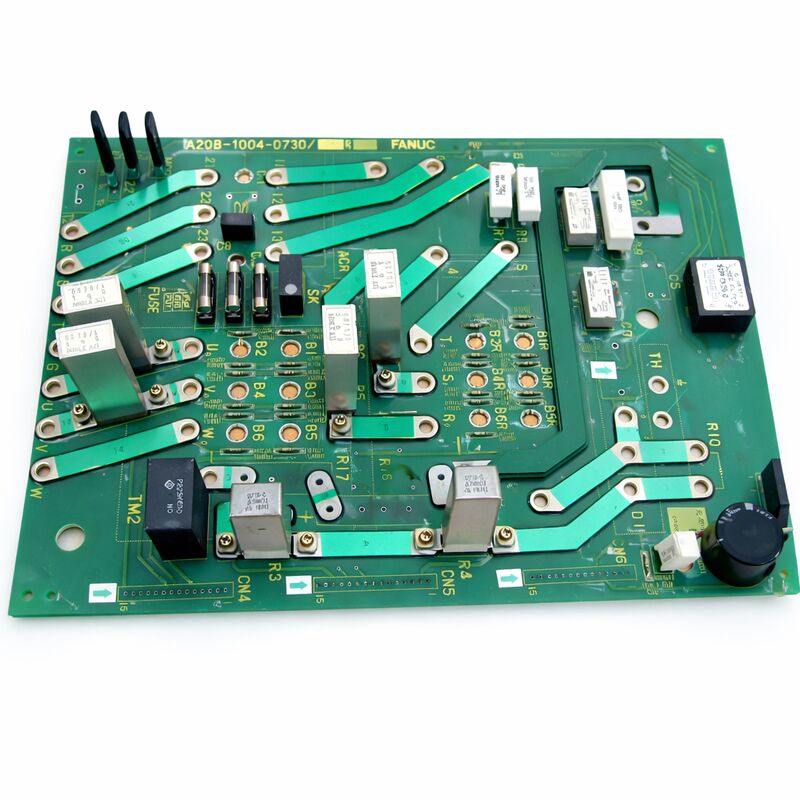

A20B-1004-0730 là bảng điện còn được gọi là thẻ điện cho đơn vị A06B-6064 của FANUC.
6064 là một trong những nền tảng khuếch đại trục xoắn ốc xoắn của FANUC, được sử dụng rộng rãi trong các trung tâm quay CNC và trung tâm gia công được trang bị động cơ trục FANUC trong 6S, 8P,và lớp đầu ra 12P.
Trong đơn vị dẫn động trục hoàn chỉnh,bảng điện là thành phần giao diện giữa các thiết bị điện tử điều khiển và các bóng bán dẫn điện nó mang các tín hiệu ổ cổng chuyển đổi các bóng bán dẫn đầu ra IGBT, và nó xử lý các tín hiệu phản hồi hiện tại mà bảng điều khiển sử dụng để điều chỉnh dòng động cơ trục.
Đơn vị điều khiển A06B-6064 là một tập hợp có thể phục vụ trên chiến trường.
Nó chứa nhiều bảng: bảng điều khiển chính, một thẻ điều khiển phụ trợ, và bảng điện này.xác định bảng nào trong đơn vị bị hỏng cho phép thay thế có mục tiêu thay vì thay thế toàn bộ đơn vị ổ đĩa.
A20B-1004-0730 là bảng cấp điện thành phần gần nhất với các mạch chuyển mạch công suất cao.
Bảng điện được lắp đặt bên trong lắp đặt khuếch đại trục. Nó kết nối với các mô-đun transistor IGBT trên máy thu nhiệt, các mạch đo điện áp xe buýt và các yếu tố cảm biến dòng.
Its job is to take the low-power control signals from the control board and translate them into the gate drive levels required to switch the high-current output transistors that power the spindle motor.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-1004-0730 |
| Nhà sản xuất | Tập đoàn FANUC |
| Loại sản phẩm | Bảng điện tăng cường trục |
| Dòng bảng | A20B-1004 |
| Đơn vị ổ đĩa tương thích | FANUC A06B-6064 AC Spindle Servo Unit |
| Động cơ tương thích | Các mô hình trục 6S, 8P, 12P |
| Khả năng tương thích phần mềm | Phần mềm trục dòng 9A50 |
| Nguồn gốc | Nhật Bản |
| Nhiệt độ hoạt động | 0 55 °C (như được cài đặt trong đơn vị truyền động) |
| Nhiệt độ lưu trữ | -20 55°C |
| Điều kiện có sẵn | Mới (thặng dư) / Được cải tạo / Được sửa chữa |
Các đơn vị truyền động xoắn ốc 6064 của FANUC là các động cơ biến tần AC ba pha được thiết kế để cung cấp năng lượng cho động cơ xoắn ốc AC FANUC. Động cơ chuyển đổi nguồn cung cấp AC ba pha vào DC,sau đó tái tạo tần số biến, điện áp biến đổi AC để điều khiển động cơ.
Các bóng bán dẫn điện (IGBT) thực hiện việc tái tạo AC được gắn trên thùng tản nhiệt và là các yếu tố công suất cao nhất trong ổ đĩa.
Bảng điện A20B-1004-0730 chiếm lớp giữa các thiết bị điện tử điều khiển và các bóng bán dẫn điện này.
Bảng điều khiển tạo ra các tín hiệu điều khiển PWM xác định cách và thời điểm mỗi bóng bán dẫn đầu ra nên chuyển đổi.
Các tín hiệu này ở mức logic quá thấp về điện áp và quá yếu về dòng để trực tiếp điều khiển các cổng IGBT.
Bảng điện chứa các mạch điều khiển cổng khuếch đại các tín hiệu điều khiển này đến mức IGBT yêu cầu.
Nó cũng chứa các mạch khởi động và bộ chuyển cấp cần thiết để điều khiển các bóng bán dẫn phía trên trong mỗi chân pha.
Ngoài ra, bảng điện xử lý các tín hiệu phản hồi hiện tại từ các cảm biến hiện tại của ổ đĩa.
Các tín hiệu này đại diện cho dòng điện pha động cơ thực tế. Bảng điện điều kiện các tín hiệu này và chuyển chúng trở lại bảng điều khiển, sử dụng chúng để đóng vòng điều khiển hiện tại.
Dòng A06B-6064 bao gồm các đơn vị truyền động phù hợp với các mô hình động cơ trục cụ thể của FANUC.
Bảng điện A20B-1004-0730 được sử dụng trong các biến thể truyền động tương thích với các mô hình động cơ trục 6S, 8P và 12P.Các chỉ định này đề cập đến lớp công suất và tốc độ của động cơ trong phạm vi động cơ xoắn AC của FANUC.
Các động cơ 6S, 8P và 12P đại diện cho một phạm vi từ các ứng dụng trục công suất vừa phải đến công suất cao hơn.
6S là một động cơ lớp đầu ra 6, phù hợp với các trung tâm gia công nhỏ hơn và trung tâm quay với yêu cầu công suất trục vừa phải.
12P đại diện cho một lớp động cơ lớn hơn với công suất liên tục cao hơn, được sử dụng trong các ứng dụng cắt nặng hơn.
Bảng điện phải phù hợp với dòng điện định lượng của đơn vị truyền động.
Một bảng năng lượng từ một đơn vị được xếp hạng thấp hơn được lắp đặt trong một đơn vị được xếp hạng cao hơn sẽ bị quá tải trong quá trình hoạt động bình thường.
Luôn luôn xác nhận số đơn đặt hàng đầy đủ của đơn vị truyền động trước khi mua một bảng điện thay thế.
Các lỗi bảng điện trong các ổ trục có xu hướng tạo ra các mô hình báo động cụ thể. Các lỗi trình điều khiển cổng gây ra một hoặc nhiều giai đoạn đầu ra không có hoặc bị biến dạng quá nóng, và báo động ổ đĩa về quá mức hoặc mất pha.
Một trình điều khiển cổng bị hư hại cho một vị trí tranzistor cụ thể tạo ra một mô hình có thể nhận ra trên một máy dao động: hình dạng sóng hiện tại đầu ra của giai đoạn bị ảnh hưởng bị biến dạng hoặc vắng mặt.
Các lỗi mạch đo hiện tại tạo ra phản hồi dòng không chính xác.
Bảng điều khiển nhận được dữ liệu không chính xác và chỉ thị các dòng động cơ không chính xác, hoặc báo động quá mức được đo kích hoạt mà không có sự kiện quá mức thực sự.
Các lỗi mạch đo điện áp xe buýt tạo ra các phép đọc điện áp xe buýt DC không chính xác.
Động cơ có thể bị lỗi trên báo động quá điện áp hoặc dưới điện áp không tương ứng với điện áp bus thực tế.
Câu 1: Động cơ trục cho thấy báo động quá điện tại mỗi lần cố gắng tăng tốc trục, nhưng động cơ không cho thấy dấu hiệu quá tải.Có phải bảng điều khiển điện là lỗi có thể?
Một báo động quá tải mà không có quá tải động cơ thực tế, và với bảng điều khiển xác nhận tốt, chỉ ra mạch đo hiện tại của bảng điện.
Một giao diện cảm biến dòng bị hỏng hoặc IC đo trên bảng điện tạo ra các phép đọc quá dòng sai gây báo động khi tăng tốc.
Kiểm tra tín hiệu phản hồi hiện tại tại đầu nối đầu ra của bảng điện trong quá trình gia tốc trục chậm, tải thấp, nếu dòng đo không tương ứng với tải động cơ thực tế,mạch đo của bảng điện đã thất bại.
Câu 2: Động cơ trục chạy nhưng tạo ra nhiều rung động và tiếng ồn hơn bình thường, và động cơ chạy nóng. Một giai đoạn của dòng điện đầu ra trông bị biến dạng trên một máy dao động. Đây là bảng điện?
Dòng điện đầu ra bị biến dạng với nhiệt độ động cơ và rung động liên quan là dấu hiệu cổ điển của sự cố trình điều khiển cổng trên một vị trí bán dẫn đầu ra.Trânzistor bị ảnh hưởng không chuyển đổi chính xác, nó có thể được một phần trên, gây ra dòng bắn qua, hoặc tắt một phần, để lại một pha giảm.
Máy điều khiển cổng của bảng điện cho giai đoạn bị ảnh hưởng có thể đã thất bại. Thay thế bảng điện và thử lại bằng một máy dao động trên cả ba giai đoạn đầu ra.
Câu 3: Động cơ đã được sửa chữa trước đó. Bảng điện đã được thay thế vào thời điểm đó. Động cơ bây giờ có lỗi tương tự. Bảng điện thay thế có bị lỗi hay có thể có nguyên nhân gốc?
Sự cố lặp đi lặp lại của bảng điện sau khi thay thế trước đó cho thấy nguyên nhân gốc rễ đã làm hỏng cả hai bảng.
Nguyên nhân gốc phổ biến bao gồm DC bus quá điện áp từ một mạch phanh tái tạo bị lỗi, vấn đề điện áp cung cấp ổ cổng,hoặc quá tải dòng điện cao kéo dài do các vấn đề cơ học trong spindle hoặc động cơ spindle.
Điều tra nguyên nhân gốc rễ trước khi lắp đặt một bảng thay thế khác mà không giải quyết nguyên nhân gốc rễ, bảng mới có thể sẽ thất bại theo cùng một cách.
Câu 4: Vòng xoắn chạy bình thường ở tốc độ thấp và trung bình nhưng lỗi trên quá lưu chỉ ở tốc độ cao. tải không có vẻ quá nhiều. Điều gì trên bảng điện có thể gây ra điều này?
Các lỗi quá tải chỉ ở tốc độ cao mà không có tải quá tải rõ ràng thường chỉ ra một vấn đề nhiệt trong mạch ổ cổng của bảng điện.tần số chuyển đổi là như nhau nhưng các tổn thất trong các trình điều khiển cổng và tiêu hao nhiệt của họ là cao hơn.
Một trình điều khiển cổng mà là biên nhưng chức năng ở mức năng lượng thấp hơn thất bại dưới áp lực nhiệt của hoạt động tốc độ cao bền vững.
Kiểm tra luồng không khí làm mát đến đơn vị truyền động và tình trạng của thermopile. nếu làm mát là đầy đủ và lỗi vẫn còn, phần điều khiển cổng của bảng điện đã già hơn biên nhiệt của nó.
Q5: Có cần phải điều chỉnh lại trục sau khi thay thế bảng điện A20B-1004-0730?
Các tham số điều khiển trục động cơ hằng số, tăng dòng, cài đặt điều chỉnh tốc độ được lưu trữ trong bảng điều khiển của ổ đĩa và trong các tham số trục của CNC, không phải trên bảng điện.
Việc thay thế bảng điện không yêu cầu điều chỉnh lại trừ khi bảng thay thế có sửa đổi phần cứng khác đòi hỏi phải cập nhật phần mềm.
Xác nhận mức sửa đổi của tấm thay thế phù hợp với bản gốc, thực hiện một thử nghiệm sau khi thay thế và xác minh rằng tốc độ và hành vi tải của trục phù hợp với thông số kỹ thuật của máy.
