FANUC A20B-1005-0110 A20B10050110 A2OB-1OO5-O11O đã sử dụng

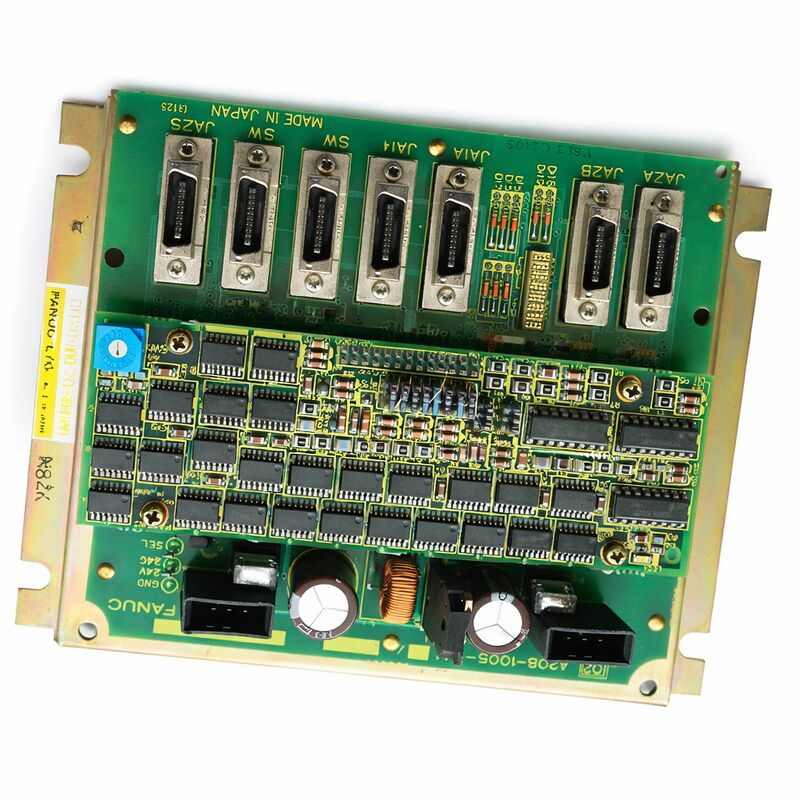

Bo mạch chuyển đổi video DPD/MDI FANUC A20B-1005-0110

Một số bo mạch FANUC dễ dàng xác định vị trí của chúng trong máy: nguồn, chuyển động, bộ nhớ, I/O.

A20B-1005-0110 thì khác. Các danh sách công khai xác định nó là một Bo mạch chuyển đổi video DPD/MDI, một phần của dòng A20B-1005.

Điều đó rõ ràng đặt nó vào phía tín hiệu video hoặc hiển thị của phần cứng điều khiển, nơi yêu cầu chính là khớp đường dẫn tín hiệu chính xác thay vì thay thế tầng công suất.

Đối với các hệ thống điều khiển vẫn dựa vào kiến trúc hiển thị FANUC ban đầu, bo mạch chuyển đổi video thường được chọn theo số bo mạch chính xác và bố cục giao diện đã cài đặt. Bản thân tên bộ phận gợi ý mạnh mẽ vai trò chuyển đổi giữa các phần liên quan đến hiển thị DPD và MDI, vì vậy đây là loại bo mạch nên được khớp theo ngữ cảnh ứng dụng, không chỉ theo hình dạng đầu nối hoặc kích thước bo mạch.

Tổng quan kỹ thuật

Ứng dụng thực tế

Bo mạch A20B-2001-0850 được sử dụng trong hệ thống điều khiển FANUC R-J2 Mate, nơi cần một bo mạch PCB khe cắm 2 để hỗ trợ bố cục bo mạch điều khiển. Về mặt thực tế, nó thường được áp dụng trong quá trình sửa chữa tủ điều khiển, thay thế bo mạch nền, hoặc phục hồi bộ điều khiển R-J2 Mate hiện có khi cấu trúc khung ban đầu phải được giữ nguyên.

Bo mạch này đặc biệt liên quan trong các ứng dụng mà bộ điều khiển ban đầu cần giữ nguyên định dạng kết nối bo mạch, chẳng hạn như sửa chữa bộ điều khiển robot, phục hồi bộ điều khiển FANUC cũ, và công việc dịch vụ trên các hệ thống R-J2 Mate đã cài đặt hay không.

Vì nó là bo mạch nền chứ không phải bo mạch xử lý logic, giá trị thực tế của nó cao nhất khi mục tiêu là bảo tồn sự căn chỉnh khe cắm và kết nối bo mạch với bo mạch bên trong bộ điều khiển.

Câu hỏi thường gặp

Q1. A20B-1005-0110 là loại bo mạch gì?
Đây là một Bo mạch chuyển đổi video DPD/MDI. Các danh sách sản phẩm công khai sử dụng chính xác mô tả đó, vì vậy nó nên được coi là bo mạch đường dẫn hiển thị thay vì bo mạch nguồn, thẻ CPU hoặc mô-đun bộ nhớ.

Q2. Bo mạch này làm gì trong hệ thống?
Dựa trên tên công khai của nó, bo mạch này thuộc về đường dẫn chuyển đổi video của bộ điều khiển. Về mặt thực tế, nó được thiết kế để quản lý hoặc định tuyến các tín hiệu liên quan đến video giữa các mặt DPD và MDI của giao diện điều khiển.

Q3. Cần kiểm tra những gì khi chọn A20B-1005-0110?
Các kiểm tra chính là mã sản phẩm chính xác, cấu hình hiển thị đã cài đặt, và liệu bộ điều khiển có sử dụng cùng một bố cục chuyển đổi video DPD/MDI hay không.

Vì mô tả công khai rất cụ thể, sự khớp nối an toàn nhất dựa trên nhãn bo mạch gốc và đường dẫn phần cứng hiển thị đã cài đặt.

Q4. Mô tả “Bộ chuyển đổi video DPD/MDI” nên được hiểu như thế nào?
Nó nên được đọc là danh tính chức năng chính của bo mạch. “Bộ chuyển đổi video” cho biết nó không chỉ là một PCB thụ động, trong khi “DPD/MDI” cho biết môi trường tín hiệu mà nó thuộc về. Khi chọn bộ thay thế, các thuật ngữ đó quan trọng hơn hình thức bên ngoài của bo mạch.

Q5. Điều gì quan trọng nhất cần xác nhận trước khi thay thế?
Trước khi thay thế, hãy xác nhận số bo mạch đầy đủ, phần hiển thị mà nó được kết nối, và liệu sự cố ban đầu có thực sự nằm ở bo mạch chuyển đổi thay vì màn hình, đơn vị bàn phím/hiển thị hoặc đường dây hay không.

Vì mẫu này nằm trong chuỗi hiển thị, việc cô lập lỗi chính xác rất quan trọng trước khi coi bộ chuyển đổi video là bộ phận bị lỗi.
