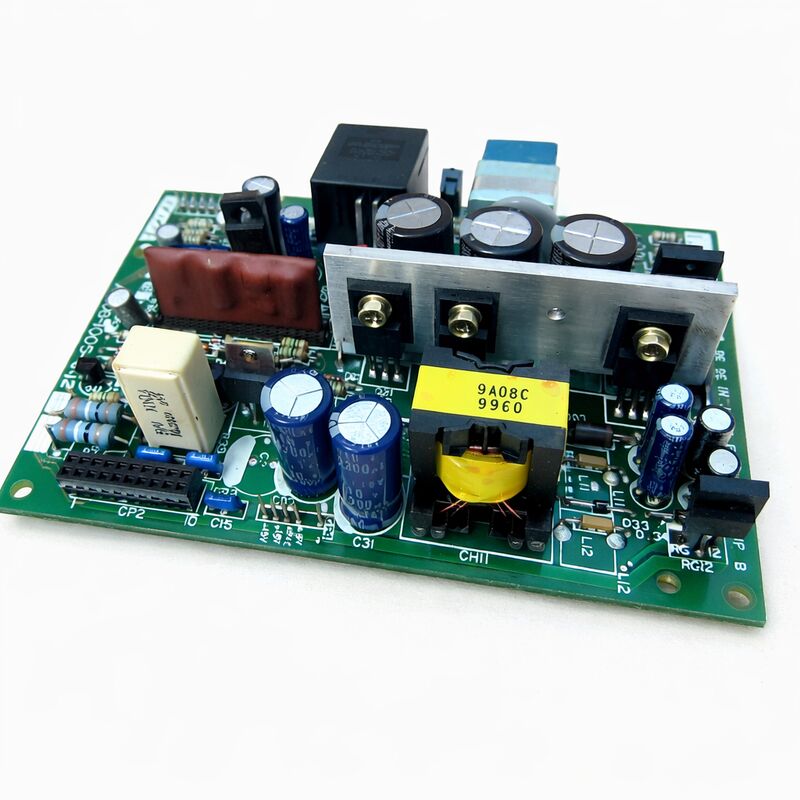

FANUC bảng điện tử A20B-1005-0420 PCB A20B10050420 A2OB-1OO5-O42O

FANUC A20B-1005-0420. ∙ PCB cung cấp điện cho bộ điều khiển CNC dòng 16B / 18B / 21B / 210B, đầu vào 24VDC, loại C (16B/18B) / loại B (21B/210B), Nhật Bản

Tổng quan

CácFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls, và đại diện cho giai đoạn trong những năm 1990 khi FANUC CNC là sự lựa chọn thống trị trong sản xuất máy công cụ toàn cầu.

Thiết kế đầu vào 24VDC của A20B-1005-0420 đáng hiểu, bởi vì nó đại diện cho một sự thay đổi kiến trúc có chủ ý từ cách tiếp cận của PSU được sử dụng trong các thế hệ bộ điều khiển FANUC trước đó.

Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.

Phương pháp tiếp cận B-series di chuyển giai đoạn năng lượng chính này ra khỏi bảng PSU của bộ điều khiển CNC và vào một riêng biệt,nguồn cung cấp điện 24VDC bên ngoài thường là nguồn cung cấp điện chuyển mạch chuyên dụng được gắn ở nơi khác trong tủ điện của máy.

Những lý do cho sự thay đổi kiến trúc này là thực tế. Bằng cách tách chuyển đổi năng lượng chính từ bảng PSU nội bộ của bộ điều khiển CNC,FANUC đơn giản hóa bảng CNC A20B-1005-0420 chỉ cần xử lý chuyển đổi DC-to-DC từ 24V được cung cấp đến các điện áp điều chỉnh thấp hơn được yêu cầu bởi các mạch logic và tương tự của CNC.

Bảng nhỏ hơn, tạo ra ít nhiệt hơn và đáng tin cậy hơn.

Các nguồn cung cấp 24VDC cung cấp cho bảng thông thường được cô lập từ các mạch 24VDC khác của máy (những cảm biến, điện cực,contactors) để ngăn chặn máy I / O chuyển đổi transients từ ghép vào nguồn điện nội bộ của CNC.

Các thông số kỹ thuật chính

Kiến trúc năng lượng B-Series Làm thế nào A20B-1005-0420 phù hợp

Trong rack bộ điều khiển FANUC series 18B và 21B, bộ phận nguồn điện bao gồm hai lớp.Lớp dưới là bảng I / O PSU một bảng lớn hơn xử lý giao diện giữa đầu vào 24VDC, bus điện nội bộ của máy CNC, và mạch I / O của máy (đối tượng đầu vào, mô-đun đầu ra, giao diện rơ-lê).

Lớp trên, được gắn trực tiếp trên bảng I / O PSU trong một sự sắp xếp lưng, là A20B-1005-0420 ¢ bảng tạo ra các đường ray DC được điều chỉnh chính xác theo logic của CNC,bộ nhớ, giao diện servo, và thiết bị điện tử hiển thị.

Sự sắp xếp hai lớp này cho phép các tấm được tách ra trong quá trình tìm lỗi. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), lỗi được định vị ở bảng A20B-1005-0420 phía trên.

Ngược lại, nếu cả I / O máy và logic CNC thất bại đồng thời, lỗi có thể nằm trong nguồn cấp 24VDC cung cấp cho toàn bộ bộ.

Phiên bản -0420 (loại C cho 16B/18B, loại B công suất lớn cho 21B) là loại nặng hơn trong hai biến thể phổ biến ¢ nó cung cấp công suất hiện tại nhiều hơn so với anh em ruột của nó,-0421 (mà là dung lượng nhỏ loại B cho 21B, và loại C cho 18C/16C).

Máy với nhiều I / O, các hệ thống servo lớn hơn hoặc các đơn vị hiển thị công suất cao hơn yêu cầu biến thể -0420 công suất cao hơn.

Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.

Thất bại nguồn cung cấp điện  Các triệu chứng trong bối cảnh 16B/18B/21B

Các lỗi nguồn cung cấp điện trong thế hệ CNC loạt B có các mô hình đặc trưng mà các kỹ sư bảo trì có kinh nghiệm nhận ra:

CNC dường như đã chết.Không có màn hình, không có phản ứng quạt từ quạt làm mát CNC, không có hoạt động LED trên bất kỳ bảng nào.

Điều này chỉ ra sự cố nguồn cung cấp điện hoàn toàn kiểm tra nguồn cung cấp 24VDC tại đầu cuối đầu vào trước tiên, sau đó kiểm tra các bộ an toàn bị thổi trên bảng PSU, sau đó nghi ngờ chính A20B-1005-0420.

CNC khởi động một phần sau đó dừng lại:CNC bắt đầu khởi động LED sáng ngắn trên bảng chính, màn hình hiển thị màn hình khởi động, sau đó dừng lại và hiển thị báo động hệ thống.

Điều này cho thấy một nguồn điện có thể cung cấp dòng điện tải nhẹ (trong khi khởi động với hầu hết các mô-đun chưa hoạt động) nhưng không thể duy trì điện áp ổn định dưới tải đầy đủ.

Đo đường ray cung cấp +5V dưới tải hệ thống đầy đủ - một đường ray giảm xuống dưới 4,75V với tất cả các mô-đun hoạt động nhưng đọc 5.05V với CNC trong giai đoạn khởi động ban đầu của nó xác nhận một nguồn cung cấp với khả năng hiện tại không đủ.

Cảnh báo hệ thống liên tục liên quan đến nhiệt độ xung quanh:CNC hoạt động chính xác khi lạnh nhưng tạo ra các báo động ngẫu nhiên (lỗi tính cân bằng bộ nhớ, báo động hệ thống) sau 30~60 phút hoạt động.

Đây là triệu chứng lão hóa tụ điện phân cổ điển ∙ tụ điện hoạt động tốt hơn khi lạnh và thể hiện tăng ESR khi đun nóng,làm cho đường ray cung cấp phát triển tăng sóng ở nhiệt độ hoạt động làm xáo trộn các mạch bộ nhớ và logic.

Cảnh báo 910 (lỗi parity SRAM) không do lỗi pin:Nếu pin SRAM được xác nhận là tốt nhưng báo động 910 xuất hiện gián đoạn, một vấn đề sóng điện áp nguồn cung là nghi ngờ tiếp theovà một PSU với tụ điện suy giảm có thể tạo ra đủ sóng để gây ra lỗi tỷ lệ mà không cần điện áp cung cấp rời khỏi dải dung nạp danh nghĩa của nó.

Các tùy chọn bảo trì và thay thế phòng ngừa

A20B-1005-0420 là một trong những bảng được bảo trì thường xuyên nhất trong hệ sinh thái bảo trì FANUC B-series,chính xác vì vai trò của nó cung cấp năng lượng cho mọi bảng khác trong hệ thống ️ bất kỳ sự suy giảm trong hiệu suất của nó ảnh hưởng đến toàn bộ bộ điều khiển.

Các trung tâm dịch vụ chuyên gia của FANUC thường bao gồm thay thế tổng tụ đầy đủ như là thực tiễn tiêu chuẩn trong quá trình sửa chữa PSU, bất kể lỗi được báo cáo.

Cách tiếp cận phòng ngừa này có ý nghĩa về mặt kinh tế: thay thế tụ thêm chi phí tối thiểu cho một sửa chữa,nhưng loại bỏ các chế độ thất bại tương lai phổ biến nhất trước khi nó trở lại máy móc để hội thảo.

Dịch vụ trao đổi (ghi chuyển một đơn vị được thử nghiệm được sửa chữa để đổi lấy bảng bị lỗi, thường có bảo hành 6~12 tháng) là con đường thực tế nhất để giảm thiểu thời gian chết máy.

Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.

Câu hỏi thường gặp

A20B-1005-0420 được mô tả là một biến thể "capacity lớn".

-0420 cung cấp tổng dòng điện cao hơn trên các đường ray được điều chỉnh của nó so với -0421.cùng một bảng yếu tố hình thức phục vụ các cấu hình bộ điều khiển khác nhau bằng cách cung cấp các chỉ số hiện tại khác nhau.

Các bộ điều khiển có nhiều mô-đun I / O, kết nối khuếch đại servo công suất cao hơn hoặc các đơn vị hiển thị lớn hơn hút nhiều dòng điện từ PSU; chúng yêu cầu -0420 (capacity lớn).

Các bộ điều khiển đơn giản hơn với ít mô-đun hơn rút ra ít dòng điện hơn và sử dụng -0421 (capacity nhỏ).

Số bộ phận trong tài liệu cấu hình máy gốc xác nhận biến thể nào là chính xác cho máy cụ thể.

Q2: Có thể dung nạp điện áp 24VDC ảnh hưởng đến hoạt động của A20B-1005-0420 không?

Vâng, đầu vào 24VDC cho A20B-1005-0420 nên ở trong độ khoan dung đầu vào được chỉ định của bảng bình thường 24VDC ± 10% (21,6V đến 26,4V).Điện áp cung cấp dưới mức tối thiểu khiến các bộ chuyển đổi DC-DC nội bộ hoạt động ngoài phạm vi điều chỉnh của chúng, làm giảm sự ổn định của đường ray.

Điện áp cao hơn đáng kể nguy cơ thiệt hại bảo vệ đầu vào và các thành phần chuyển mạch của bảng.

Cung cấp 24VDC nên được đo ở các đầu cuối đầu vào của bảng PSU (không phải ở đơn vị cung cấp điện chính nó,để giải thích cho sự sụt giảm điện áp cáp) và xác nhận trong thông số kỹ thuật trước khi kết luận rằng bảng PSU đã thất bại.

Q3: Sau khi thay thế A20B-1005-0420, CNC hiển thị báo động 910 (lỗi parity SRAM).

Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, hoặc bảng thay thế có thể có đầu ra biên gây ra các vấn đề về độ nhạy điện áp SRAM.

Kiểm tra điện áp pin SRAM trước.

Sau đó đo đường ray +5V và ±15V với hệ thống được nạp đầy đủ. Nếu tất cả các điện áp nằm trong thông số kỹ thuật và pin tốt,Nạp lại các tham số CNC từ dự phòng dữ liệu SRAM có thể đã bị hỏng trong quá trình thay thế (đặc biệt nếu máy bị tắt trong bước cài đặt mô-đun SRAM).

Q4: A20B-1005-0420 có tương thích với bộ điều khiển FANUC Series 20 cũng như 21B không?

Dòng 21B và Dòng 20 là các thế hệ phần cứng khác nhau với kiến trúc rack khác nhau.

A20B-1005-0420 được thiết kế đặc biệt cho Series 21B (và các biến thể 210-B liên quan của nó).

Xác minh các biến thể hệ thống CNC cụ thể Series 20 vs Series 21 bằng tài liệu phần cứng ban đầu trước khi đặt mua thay thế PSU,vì hai hệ thống không thể thay thế nhau ở cấp PSU.

Q5: Những bộ bảo hiểm nào trên A20B-1005-0420 nên được kiểm tra trước khi kết luận bảng đã thất bại?

A20B-1005-0420 thường bao gồm một hoặc nhiều bộ bảo hiểm gắn trên bảng bảo vệ đường dẫn 24VDC đầu vào và, trong một số cấu hình, các đường ray đầu ra riêng lẻ.

Những bộ an toàn này có thể truy cập với bảng được lấy ra khỏi giá đỡ.

Một an toàn đầu vào thổi biểu hiện giống hệt như một thất bại bảng hoàn toàn không có điện áp đầu rakhông có hoạt động LED nhưng được giải quyết bằng cách thay thế bộ an toàn (và xác định nguyên nhân gây ra sự kiện quá mức đã làm nó nổ).

Kiểm tra tất cả các bộ an toàn gắn trên bảng bằng hình ảnh và với một bộ kiểm tra tính liên tục trước khi kết luận mạch chuyển đổi điện của bảng đã thất bại.

Một bộ an toàn bùng nổ một lần nữa ngay sau khi thay thế cho thấy một lỗi quá tải thực sự ở hạ lưu mà phải được giải quyết trước khi PSU có thể hoạt động an toàn.
