FANUC PC BOARD A20B-1006-0471 A20B10060471 A2OB-1OO6-O471

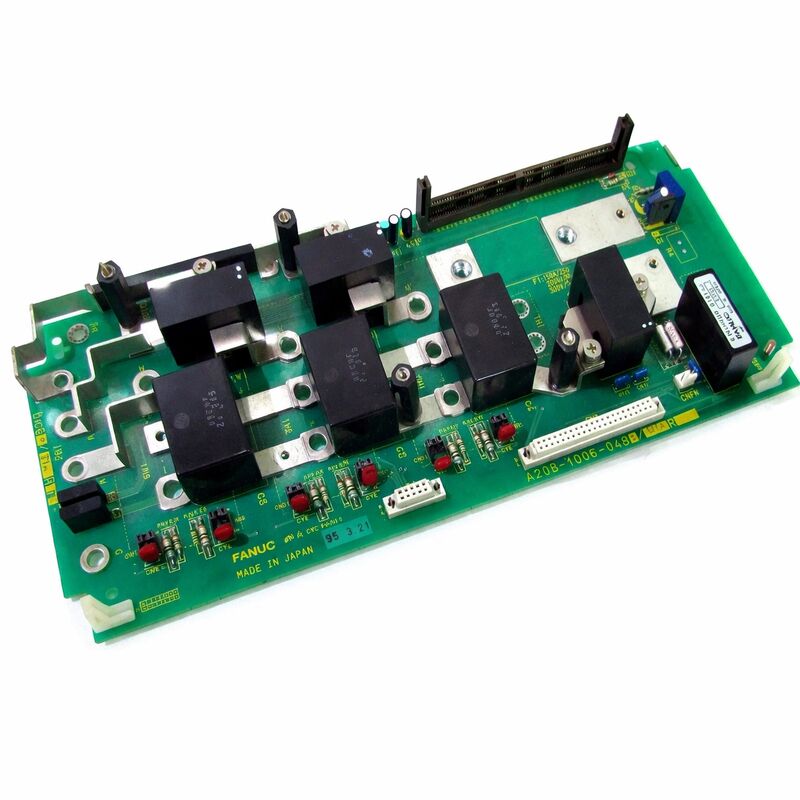

FANUC A20B-1006-0471. Alpha Servo Power Supply PCB PSM-15 trở lên, ngừng sản xuất.

Số phần:A20B-1006-0471

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:PCB cung cấp điện servo (bảng điều khiển PSM)

Đơn vị tương thích:FANUC Alpha Series PSM-15 trở lên (bao gồm PSM-26)

Tình trạng:Được ngừng bởi nhà sản xuất

Tổng quan

A20B-1006-0471 là bảng mạch điều khiển cho FANUC Alpha series servo Power Supply Module (PSM).PSM là đơn vị cung cấp điện bus DC điều chỉnh cho các mô-đun khuếch đại servo và spindle (SVM và SPM) trong hệ thống khuếch đại FANUC Alpha.

A20B-1006-0471 không phải là chính PSM, nó là PCB có thể thay thế xử lý điện tử điều khiển của PSM: điều khiển cổng thẳng, điều chỉnh điện áp xe buýt DC, trình tự sạc trước,Quản lý thải tái tạo, và giao diện liên lạc với CNC.

Hệ thống khuếch đại Alpha của FANUC, loạt bao gồm SVM servo module và SPM spindle module bên cạnh PSM này, được sử dụng rộng rãi với Series 15, 16, 18,và 21 bộ điều khiển CNC trong giai đoạn khi trung tâm gia công và trung tâm quay đang thực hiện quá trình chuyển đổi từ các công nghệ servo cũ đến các ổ đĩa hoàn toàn kỹ thuật số.

Bảng PSM này đã cung cấp năng lượng cho hệ thống Alpha trong một cơ sở máy lớn được cài đặt vẫn còn trong sản xuất ngày nay.

Bảng này đã ngừng sản xuất.

FANUC không còn sản xuất các đơn vị mới.

Đối với bất kỳ hệ thống Alpha PSM nào đã bị hư hỏng bảng điều khiển do biến động năng lượng, lão hóa thành phần,hoặc ô nhiễm môi trường ️ tấm này là giải pháp có thể thay thế trong trường phục hồi chức năng PSM mà không cần thay thế toàn bộ mô-đun điện.

Các thông số kỹ thuật chính

PSM làm gì? DC Bus cho hệ thống ổ đĩa Alpha

Kiến trúc khuếch đại FANUC Alpha sử dụng một bus DC chia sẻ. Tất cả các mô-đun servo SVM và mô-đun trục SPM trong một tủ lấy năng lượng động cơ từ đường ray DC chung này.PSM là thành phần tạo ra và duy trì xe buýt DC này.

Ở phía đầu vào, PSM kết nối với nguồn cung cấp AC ba pha. Máy chỉnh của nó chuyển đổi AC này thành DC.

Điện áp DC kết quả về danh nghĩa khoảng 300-320V DC cho một hệ thống đầu vào 200VAC là bus chia sẻ cung cấp năng lượng cho tất cả các mô-đun được kết nối. Khi các servo motor tăng tốc, chúng rút điện từ bus này.Khi chúng giảm tốc, chúng tái tạo dòng điện trở lại xe buýt.

Bảng điều khiển A20B-1006-0471 là trí thông minh làm cho quá trình này hoạt động. Nó theo dõi điện áp xe buýt DC liên tục.

Nó điều khiển mạch sạc trước để hạn chế dòng điện vào khi hệ thống bật. Nó kích hoạt và thả tiếp xúc chính theo trình tự chính xác.

Nó giám sát các tình trạng lỗi ‡ quá điện áp, dưới điện áp, quá điện ‡ và phản ứng bằng cách phát ra báo động cho CNC hoặc tắt xe buýt.

Quản lý năng lượng tái tạo

Các đơn vị Alpha PSM có khả năng tái tạo trả lại năng lượng phanh cho nguồn cung cấp AC thay vì tiêu tan nó trong kháng cự.chúng tạo ra điện.

Năng lượng này chảy trở lại bus DC. Bảng điều khiển của PSM điều chỉnh năng lượng trở lại đường AC, giữ điện áp bus trong giới hạn và cung cấp dư thừa trở lại nguồn cung cấp.

Bảng điều khiển chứa logic xác định khi nào để trả lại năng lượng, với tốc độ nào, và khi nào để kích hoạt chức năng xả tái tạo thay thế.

Những quyết định này xảy ra trong thời gian thực trong quá trình vận hành máy.

Một lỗi trong logic điều chỉnh của bảng điều khiển, các mạch đo bị hư hỏng, trình điều khiển cổng bị hỏng hoặc lưu trữ tham số bị hỏng có thể khiến bus DC vượt quá giới hạn điện áp,gây ra lỗi quá điện áp hoặc, trong trường hợp nghiêm trọng, làm hỏng các tụ bus hoặc các mô-đun khuếch đại được kết nối.

Vị trí của bộ an toàn và bảo trì bảng

A20B-1006-0471 mang hai bộ bảo hiểm. FU1 được đánh giá là 5A (đánh dấu màu đỏ). FU2 được đánh giá là 2A.

Đánh giá của họ được chỉ ra trực tiếp trên bảng.Tài liệu bảo trì của FANUC quy định rằng các chỉ số bảo hiểm phải được xác nhận trước khi thay thế sử dụng chỉ số bảo hiểm không chính xác có thể gây ra thiệt hại sau đó.

Khi một PSM bị hỏng, các bộ an toàn nên được kiểm tra trước khi giả định chính PCB đã bị hỏng.

Một bộ an toàn bị thổi là một triệu chứng trực tiếp và một bộ an toàn bị thổi có nghĩa là một sự kiện lỗi đã xảy ra khiến dòng điện dư thừa qua mạch được bảo vệ.Thay thế các bộ an toàn mà không xác định nguyên nhân của sự kiện hiện tại sẽ có khả năng dẫn đến các bộ an toàn thay thế thổi ngay lập tức.

Nếu các bộ an toàn còn nguyên vẹn và PSM vẫn bị lỗi, các thành phần hoạt động của bảng điều khiển ‡ các IC ổ cổng, mạch đo hoặc giao diện truyền thông ‡ là vị trí lỗi.Điều này đòi hỏi phải thay thế bảng.

Câu hỏi thường gặp

Q1: PSM cho thấy báo động điện áp liên kết DC thấp. Điện áp đầu vào AC là chính xác.

Điện áp liên kết DC thấp với đầu vào AC chính xác có thể được gây ra bởi một bộ chỉnh sửa bị hỏng trong giai đoạn nguồn, một mạch sạc trước bị lỗi,hoặc một lỗi bảng điều khiển không hoạt động chính xác contactor chính.

Kiểm tra bộ tiếp xúc chính bên trong PSM nếu nó không đóng, bus DC không thể sạc đầy đủ điện áp.

Nếu thiết bị tiếp xúc đóng đúng và điện áp vẫn thấp, các diode chỉnh sửa nên được thử nghiệm.

Câu 2: Các bộ bảo hiểm PSM đã nổ ra sau một sự gia tăng điện.

Sau khi tăng cường, kiểm tra bảng điều khiển cho các thiệt hại có thể nhìn thấy các thành phần bị cháy, IC trình điều khiển cổng bị hư hỏng, các khu vực đổi màu trước khi kết luận nó cần thay thế.,trong trường hợp đó bản thân tấm bảng có thể không bị hư hại.

Thay các bộ an toàn bằng các chỉ số chính xác, bật điện một cách thận trọng và theo dõi hành vi của PSM. Nếu các bộ an toàn bùng lại hoặc báo động lỗi vẫn còn, bảng cần kiểm tra chi tiết hơn hoặc thay thế.

Q3: PSM hoạt động chính xác nhưng thỉnh thoảng giảm xe buýt DC trong quá trình tăng tốc mạnh.

Thỉnh thoảng thoát khỏi xe buýt DC trong quá trình gia tốc mạnh thường là một vấn đề về dung lượng hoặc trở ngại nguồn cung cấp AC là quá cao hơn một lỗi bảng điều khiển.

Kiểm tra tổng tải động cơ so với công suất định lượng của PSM. Nếu PSM có kích thước thích hợp, kiểm tra điện áp nguồn AC dưới tải. Nếu điện áp nguồn giảm đáng kể trong thời gian cao nhất,PSM thấy điện áp đầu vào thấp và có thể bỏ quy định xe buýt của nó.

Ban kiểm soát giám sát điều này và phản ứng đúng đắn với một lỗi cung cấp thực sự.

Q4: A20B-1006-0471 nên được lưu trữ như thế nào?

Giữ trong bao bì chống tĩnh tại nhiệt độ phòng ổn định.

Người điều khiển cổng của bảng và IC đo lường tương tự rất nhạy cảm với điện tĩnh.

Trong kho lưu trữ, bảng duy trì tình trạng của nó vô thời hạn trong điều kiện chính xác.Kiểm tra các liên lạc kết nối và tình trạng an toàn ️ một an toàn đã ăn mòn nhẹ có thể tăng kháng có thể gây ra các vấn đề dưới tải.

Q5: A20B-1006-0471 có thể được sử dụng trong bất kỳ đơn vị Alpha PSM nào, hoặc chỉ sử dụng các mô hình cụ thể?

Các tài liệu kỹ thuật của FANUC Alpha liệt kê A20B-1006-0471 là tương thích với các mô hình PSM-15 đến PSM-26 trong loạt Alpha.

Các mô hình PSM lớn hơn (PSM-37 và cao hơn) sử dụng các biến thể bảng khác nhau (A20B-1006-0472, A20B-1007-0650) với các thông số kỹ thuật công suất khác nhau.

Luôn luôn xác nhận số mô hình PSM cụ thể từ nhãn đơn vị và tham chiếu chéo với danh sách tương thích bảng trước khi lắp đặt bảng này.
