Mã sản phẩm: A20B-1006-0482
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch dây nối nền ổ đĩa trục chính (Bo mạch PCB phần công suất)
Dòng bo mạch: A20B-1006
Dòng ổ đĩa: Mô-đun khuếch đại trục chính Alpha dòng A06B-6088
Ổ đĩa tương thích: A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30)
Bo mạch điều khiển liên quan: A16B-2202-0432 (bo mạch điều khiển)
ROM liên quan: A20B-2902-0390
Điện áp đầu vào: Bus DC 283–325V
Tình trạng: Đã ngừng sản xuất bởi Nhà sản xuất

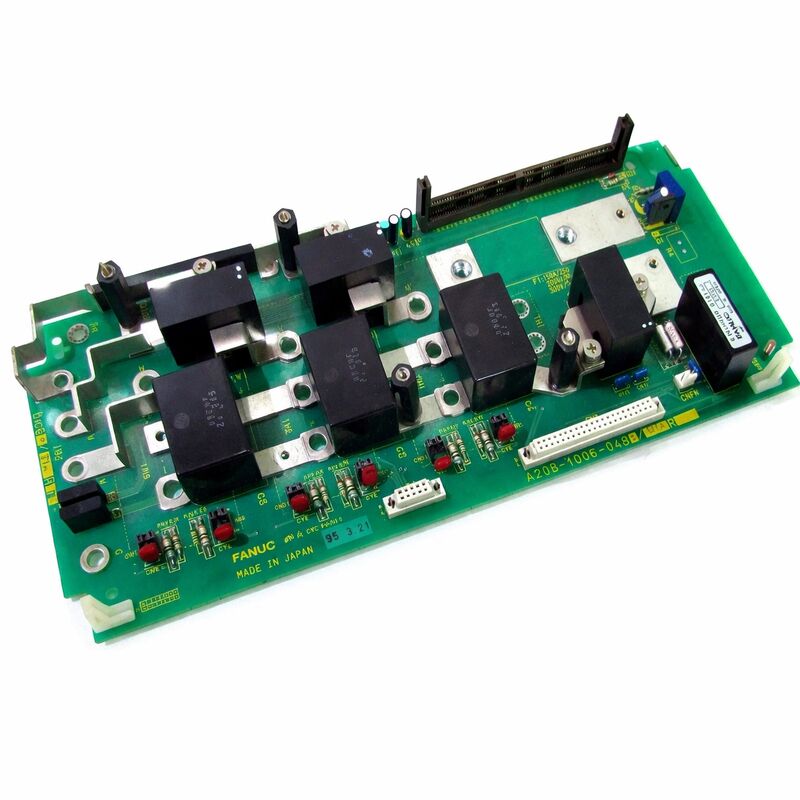

A20B-1006-0482 là bo mạch dây nối nền — bo mạch PCB phần công suất — cho các mô-đun khuếch đại trục chính Alpha dòng 6088 của FANUC.
Trong kiến trúc ổ đĩa trục chính Alpha, mỗi mô-đun bao gồm hai bo mạch in có chức năng riêng biệt: bo mạch điều khiển, xử lý các tín hiệu cấp thấp của ổ đĩa, và bo mạch dây nối (còn gọi là bo mạch công suất hoặc bo mạch nền), chứa các thành phần tầng công suất — các transistor dòng cao, mạch cảm biến dòng, trình điều khiển cổng (gate drivers), và các kết nối bus công suất lớn đến động cơ và bus DC.
A20B-1006-0482 là bo mạch dây nối được lắp trong các mô-đun trục chính Alpha A06B-6088-H226 (SPM-26, lớp 26kW) và A06B-6088-H230 (SPM-30, lớp 30kW).
Đây là các mô-đun lớn hơn trong dòng 6088, điều khiển các động cơ trục chính mô-men xoắn cao được sử dụng trong các ứng dụng gia công đòi hỏi khắt khe — trung tâm gia công hạng nặng với động cơ trục chính mạnh mẽ, trung tâm mài, và trung tâm tiện lớn nơi trục chính cần duy trì tốc độ và mô-men xoắn không đổi dưới tải cắt đáng kể.
Tên gọi "bo mạch dây nối nền" phản ánh vị trí vật lý của bo mạch này ở dưới cùng của chồng bo mạch trong mô-đun ổ đĩa.
Bo mạch điều khiển (A16B-2202-0432) được lắp phía trên nó, giao tiếp thông qua các đầu nối truyền tín hiệu điều khiển xuống tầng công suất.
Bo mạch dây nối nhận tín hiệu điều khiển cổng (gate drive) từ bo mạch điều khiển và sử dụng chúng để đóng ngắt các transistor công suất, tạo ra đầu ra tần số biến đổi, điện áp biến đổi để điều khiển động cơ trục chính.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-1006-0482 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch dây nối nền ổ đĩa trục chính |
| Dòng bo mạch | A20B-1006 |
| Ổ đĩa tương thích | A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30) |
| Bo mạch điều khiển liên quan | A16B-2202-0432 |
| Đầu vào Bus DC | 283–325V |
| Lớp động cơ trục chính | Alpha 26, Alpha 30, Alpha P40 (tùy thuộc vào model) |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Tình trạng | Đã ngừng sản xuất bởi Nhà sản xuất |
| Tình trạng sẵn có | Mới (hàng tồn kho) / Đã tân trang / Đã sửa chữa / Trao đổi |
Các mô-đun dòng 6088 hoạt động trong kiến trúc ổ đĩa bus chia sẻ Alpha của FANUC. Một PSM (Mô-đun Nguồn) chuyển đổi dòng AC ba pha đầu vào thành bus DC được điều chỉnh. Mô-đun khuếch đại trục chính lấy năng lượng từ bus này và tạo ra đầu ra AC ba pha cho động cơ trục chính. Bên trong mô-đun SPM, quá trình chuyển đổi công suất diễn ra trên bo mạch dây nối.
Tầng công suất của bo mạch dây nối sử dụng các thiết bị IGBT (Insulated Gate Bipolar Transistor). IGBT kết hợp khả năng dòng điện cao và điện áp bão hòa thấp của transistor lưỡng cực với điều khiển cổng bằng điện áp của MOSFET.
Đối với các ứng dụng ổ đĩa trục chính — nơi các transistor phải đóng ngắt dòng điện hàng trăm ampe ở điện áp hàng trăm volt, hàng nghìn lần mỗi giây — IGBT là công nghệ phù hợp.
Các mạch điều khiển cổng trên A20B-1006-0482 tạo ra các tín hiệu điều khiển chính xác mà các IGBT này yêu cầu.
Cảm biến dòng là một chức năng quan trọng khác của bo mạch dây nối.
Dòng điện động cơ thực tế trên mỗi pha được đo và báo cáo trở lại bo mạch điều khiển. Vòng lặp dòng của bo mạch điều khiển so sánh dòng điện được lệnh (từ vòng lặp tốc độ) với dòng điện đo được và điều chỉnh chu kỳ nhiệm vụ PWM để giảm thiểu sai số.
Nếu không có cảm biến dòng chính xác, điều khiển dòng vòng kín sẽ không hoạt động, và động cơ sẽ không tạo ra mô-men xoắn chính xác.
Các ký hiệu SPM-26 và SPM-30 chỉ định lớp công suất của mô-đun trục chính.
Các mô-đun này phục vụ các ứng dụng trục chính đòi hỏi khắt khe nhất trong dòng Alpha — các trung tâm gia công lớn nơi tốc độ loại bỏ vật liệu cao yêu cầu hoạt động trục chính công suất cao liên tục, và các ứng dụng mài chính xác nơi tốc độ trục chính không đổi dưới tải thay đổi là rất quan trọng đối với chất lượng chi tiết.
Các động cơ trục chính được điều khiển bởi các mô-đun này — Alpha 26, Alpha 30, Alpha P40, và các động cơ khung lớn tương tự — yêu cầu dòng điện và công suất mà chỉ các biến thể lớn hơn của dòng 6088 mới có thể cung cấp.
Việc lựa chọn linh kiện và quản lý nhiệt của bo mạch dây nối được điều chỉnh cho phù hợp với các mức dòng điện này.
Sử dụng bo mạch dây nối có định mức thấp hơn trong ứng dụng ổ đĩa công suất cao hơn sẽ dẫn đến quá tải nhiệt của linh kiện.
Việc tách biệt các bộ phận điện tử điều khiển khỏi các bộ phận điện tử công suất trong dòng 6088 mang lại lợi ích bảo trì thực tế. Khi ổ đĩa trục chính bị lỗi, việc xác định bo mạch nào là nguồn gốc lỗi sẽ xác định linh kiện thay thế.
Điều này giúp tiết kiệm chi phí so với việc thay thế toàn bộ mô-đun ổ đĩa.
Lỗi trên bo mạch điều khiển (A16B-2202-0432) thường gây ra các cảnh báo liên quan đến điều khiển — lỗi giao tiếp, lỗi tham số, lỗi xử lý phản hồi — mà không nhất thiết làm quá tải hoặc làm hỏng tầng công suất.
Lỗi trên bo mạch dây nối (A20B-1006-0482) thường gây ra các cảnh báo liên quan đến công suất — quá dòng, quá áp, lỗi IGBT, lỗi điều khiển cổng — hoặc dẫn đến đầu ra động cơ không chính xác hoặc không có tín hiệu mà không có các triệu chứng ở phía điều khiển.
Việc phân biệt bo mạch nào bị lỗi sẽ hướng dẫn quyết định thay thế.
Chỉ thay thế bo mạch bị lỗi sẽ tránh lãng phí cho một bo mạch hoạt động chỉ đơn giản là chia sẻ mô-đun ổ đĩa với bo mạch bị lỗi.
Q1: Ổ đĩa trục chính hiển thị cảnh báo IGBT (thường hiển thị dưới dạng mã cảnh báo một ký tự). Bo mạch điều khiển đã được kiểm tra và xác nhận tốt. A20B-1006-0482 có phải là vị trí lỗi có khả năng xảy ra không?
Các cảnh báo IGBT vẫn tồn tại với bo mạch điều khiển đã được xác nhận tốt cho thấy mô-đun IGBT hoặc mạch điều khiển cổng của bo mạch dây nối có vấn đề.
Cảnh báo IGBT có thể phát sinh do IGBT bị lỗi (ngắn mạch hoặc hở mạch), do mạch điều khiển cổng không còn cung cấp tín hiệu đóng ngắt chính xác, hoặc do lỗi cảm biến dòng khiến ổ đĩa đọc sai dòng điện động cơ vượt quá ngưỡng quá dòng.
Tất cả các lỗi này đều nằm trên bo mạch dây nối. Việc thay thế bo mạch hoặc thay thế mô-đun IGBT là phản ứng phù hợp.
Q2: Động cơ trục chính phát ra tiếng ồn bất thường ở một số tốc độ nhất định nhưng không có cảnh báo nào được tạo ra. Động cơ và cáp động cơ đã được xác nhận không bị hư hại. Liệu đây có thể là do bo mạch dây nối không?
Tiếng ồn bất thường ở các tốc độ cụ thể mà không có cảnh báo cho thấy sự bất thường về dòng điện trong đầu ra của động cơ.
Nếu một pha của tầng công suất trên bo mạch dây nối tạo ra dòng điện không đối xứng — do IGBT bị suy giảm hoặc vấn đề điều khiển cổng — động cơ sẽ nhận dòng điện không cân bằng và tạo ra gợn sóng mô-men xoắn biểu hiện dưới dạng tiếng ồn hoặc rung động.
Tiếng ồn này phụ thuộc vào tốc độ vì nó liên quan đến các hài tần số đóng ngắt.
Sử dụng máy hiện sóng để kiểm tra dòng điện đầu ra động cơ trên cả ba pha khi tái tạo điều kiện tiếng ồn; dòng điện pha không đối xứng xác nhận lỗi bo mạch dây nối.
Q3: Đã nhận được một bo mạch A20B-1006-0482 thay thế. Có sự khác biệt nào giữa -0482 và -0483 ảnh hưởng đến khả năng thay thế lẫn nhau không?
A20B-1006-0482 và A20B-1006-0483 là các biến thể gần giống nhau trong cùng một họ bo mạch dây nối cho dòng 6088. Chúng được liên kết với các mô-đun ổ đĩa và định mức dòng điện khác nhau trong phạm vi SPM.
Bản -0482 được ghi nhận sử dụng trong các ổ đĩa SPM-26 và SPM-30.
Bản -0483 được liên kết với các định mức SPM khác trong dòng.
Chúng không nhất thiết có thể thay thế lẫn nhau — khả năng xử lý dòng điện và thiết kế nhiệt có thể khác nhau.
Luôn khớp bo mạch với mô-đun ổ đĩa cụ thể mà nó được thiết kế cho.
Q4: Ổ đĩa đã hoạt động hơn mười năm. Những linh kiện nào trên A20B-1006-0482 có khả năng bị suy giảm do lão hóa nhất?
Các tụ điện điện phân trên phần nguồn điều khiển cổng của bo mạch dây nối là mối quan tâm lão hóa chính. Các tụ điện này duy trì điện áp DC ổn định mà các mạch điều khiển cổng cần để đóng ngắt các IGBT một cách chính xác.
Khi chúng lão hóa, điện dung của chúng giảm và ESR tăng, làm suy giảm sự điều chỉnh nguồn cấp cho mạch điều khiển cổng.
Điều này có thể gây ra lỗi đóng ngắt IGBT không liên tục xuất hiện dưới dạng các cảnh báo không thường xuyên, khó tái tạo.
Bản thân các mô-đun IGBT cũng có tuổi thọ hữu hạn — chu kỳ nhiệt của chúng trong hơn một thập kỷ sử dụng dần dần làm căng các dây nối và kết nối hàn bên trong mô-đun.
Q5: Bo mạch này có dành riêng cho dòng A06B-6088 hay có thể sử dụng cho các dòng ổ đĩa trục chính FANUC khác không?
A20B-1006-0482 được thiết kế đặc biệt cho dòng mô-đun trục chính Alpha A06B-6088.
Bố cục đầu nối, vị trí linh kiện, giao diện nhiệt và định mức điện được điều chỉnh cho phù hợp với kiến trúc cơ khí và điện của mô-đun 6088.
Nó không thể thay thế cho các bo mạch dây nối từ các dòng ổ đĩa trục chính FANUC khác (như ổ đĩa dòng 6064, 6078, hoặc các dòng mới hơn 6096), vốn sử dụng các thông số kỹ thuật bo mạch dây nối khác phù hợp với kiến trúc ổ đĩa tương ứng của chúng.
