| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-1006-0483 |

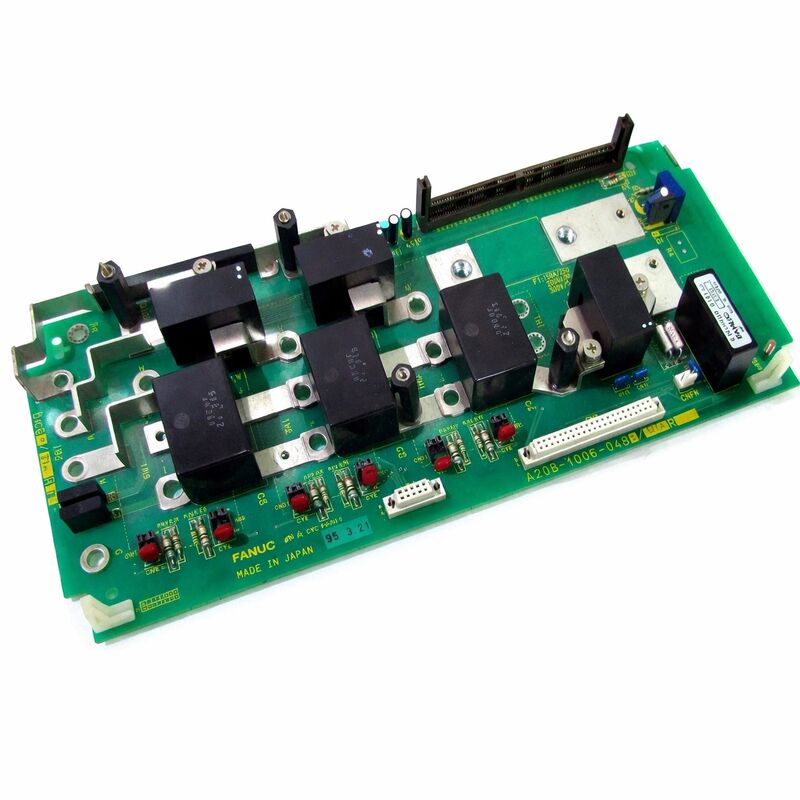

A20B-1006-0483 là bo mạch điều khiển cho Mô-đun Nguồn Alpha của FANUC — bo mạch xử lý tất cả các chức năng thông minh của PSM. Bản thân PSM là nền tảng của hệ thống ổ đĩa Alpha: nó chỉnh lưu dòng điện xoay chiều ba pha đầu vào và tạo ra bus DC chung mà từ đó tất cả các mô-đun khuếch đại servo và trục chính lấy nguồn điện điều khiển động cơ của chúng. Bo mạch điều khiển trên A20B-1006-0483 quản lý mọi giai đoạn của quy trình này.
Khi bật nguồn, bo mạch chạy trình tự nạp trước — dần dần nạp điện cho các tụ điện bus để giới hạn dòng điện đột biến, sau đó ra lệnh cho bộ tiếp điểm chính đóng lại khi bus đạt đến điện áp hoạt động. Trong quá trình máy hoạt động, nó liên tục giám sát điện áp bus DC. Khi động cơ giảm tốc và trả năng lượng tái sinh về bus, bo mạch quản lý năng lượng này: hoặc trả lại nguồn cung cấp AC thông qua mạch tái sinh chủ động hoặc định tuyến nó đến điện trở xả để ngăn điện áp bus tăng lên mức gây hư hỏng.
Bo mạch cũng quản lý giao diện giao tiếp của PSM với bộ điều khiển CNC — báo cáo trạng thái bus, điều kiện lỗi và trạng thái sẵn sàng mà CNC sử dụng để tuần tự hóa việc kích hoạt trục.
Việc thay thế bo mạch điều khiển này là hành động bảo trì mục tiêu khi PSM gặp lỗi điều khiển. Giai đoạn nguồn của PSM (cầu chỉnh lưu, tụ điện, bộ tiếp điểm) có thể hoàn toàn tốt trong khi bo mạch điều khiển là điểm lỗi.
| Triệu chứng | Mạch có khả năng hỏng |
|---|---|
| Báo động bus DC khi bật nguồn, tụ điện và đầu vào AC tốt | Mạch nạp trước hoặc đo điện áp bus DC |
| Lỗi giao tiếp PSM lặp đi lặp lại, bus DC ổn định trong quá trình gia công | Mạch giao diện CNC |
| Các lần ngắt quá áp lặp lại trong quá trình giảm tốc trục nhanh | Mạch quản lý năng lượng tái sinh |
Việc khớp triệu chứng với mạch giúp xác nhận bo mạch điều khiển là chẩn đoán chính xác trước khi đặt hàng. Một lần ngắt quá áp duy nhất do phanh tái sinh mạnh có thể chỉ ra sự không khớp giữa kích thước ổ đĩa và tải chứ không phải lỗi bo mạch — các lần ngắt lặp lại trong hoạt động bình thường chỉ ra bo mạch.
| Thông số | Giá trị |
|---|---|
| Số hiệu bộ phận | A20B-1006-0483 |
| Dòng | A20B-1006 |
| Loại | Bo mạch điều khiển PSM |
| Ứng dụng | Hệ thống ổ đĩa servo FANUC Alpha |
| Xuất xứ | Nhật Bản |
Dòng A20B-1006 bao gồm các bo mạch điều khiển PSM trên toàn bộ phạm vi PSM Alpha — PSM-15, PSM-26, PSM-30, PSM-37, PSM-45 và PSM-55. Mỗi mẫu có biến thể bo mạch cụ thể của nó. Hậu tố -0483 được khớp với các tham số điều khiển và ngưỡng bảo vệ của mẫu PSM được chỉ định của nó. Một bo mạch từ mẫu PSM khác có thể lắp vừa về mặt vật lý nhưng sẽ gây ra hoạt động không chính xác. Luôn khớp số hiệu bộ phận đầy đủ của bo mạch đã lắp.
Hỏi 1: Máy hiển thị báo động bus DC mỗi lần cố gắng bật nguồn. Đầu vào AC chính xác và các tụ điện không bị hỏng. Có thể là A20B-1006-0483 không?
Có. Báo động bus liên tục với các tụ điện tốt đã được xác nhận và đầu vào AC chính xác chỉ ra mạch nạp trước hoặc mạch đo điện áp bus DC trên bo mạch điều khiển. Bo mạch có thể không hoàn thành trình tự nạp trước, hoặc mạch đo điện áp đang đọc sai và kích hoạt báo động giả. Thay thế bo mạch nếu kiểm tra trực quan không thấy hư hỏng nhưng lỗi vẫn tiếp diễn.
Hỏi 2: PSM bật nguồn bình thường nhưng hiển thị lỗi giao tiếp lặp đi lặp lại với CNC trong quá trình gia công. Bus DC có vẻ ổn định.
Lỗi giao tiếp với bus DC ổn định chỉ ra mạch giao diện CNC của bo mạch chứ không phải các chức năng điều khiển nguồn. Trước tiên, hãy kiểm tra cáp giao tiếp giữa PSM và CNC — tiếp xúc cáp không liên tục tạo ra các triệu chứng giống hệt như mạch giao diện bị lỗi. Nếu cáp được xác nhận tốt, hãy thay thế bo mạch điều khiển.
Hỏi 3: Sau khi phanh tái sinh mạnh, PSM bị ngắt quá áp một lần. Nó đã được khắc phục sau khi bật lại nguồn và máy có vẻ bình thường. Bo mạch có bị lỗi không?
Một lần ngắt do sự kiện giảm tốc bất thường mạnh không nhất thiết là lỗi bo mạch — nó có thể chỉ ra tải giảm tốc đã vượt quá khả năng tái sinh định mức của PSM. Nếu các lần ngắt quá áp trở nên lặp đi lặp lại trong điều kiện hoạt động bình thường, hãy đánh giá mạch quản lý tái sinh trên bo mạch điều khiển. Cũng kiểm tra các tụ điện bus DC — các sự kiện quá áp lặp lại sẽ đẩy nhanh quá trình suy giảm tụ điện theo thời gian.
Hỏi 4: Bo mạch điều khiển PSM có lưu trữ các tham số cần được chuyển trong quá trình thay thế không?
Các bo mạch điều khiển PSM dòng Alpha thường không lưu trữ các tham số có thể điều chỉnh bởi người dùng — chức năng được xác định bởi thiết kế phần cứng của bo mạch. Không cần chuyển phần mềm cho hầu hết các cấu hình. Sau khi thay thế, hãy chạy kiểm tra hệ thống đầy đủ để xác nhận hành vi nạp trước chính xác, điều chỉnh bus DC và quản lý tái sinh trước khi đưa máy trở lại sản xuất.
Hỏi 5: Làm thế nào để xác nhận A20B-1006-0483 chính xác so với các bo mạch A20B-1006 khác?
Đọc toàn bộ số hiệu bộ phận từ nhãn của bo mạch đã lắp — hậu tố -0483 là mã định danh dứt khoát cho mẫu PSM và phiên bản phần cứng này. Không thay thế một bo mạch trông tương tự từ một mẫu PSM khác. Kích thước vật lý và vị trí đầu nối có thể trông giống hệt nhau giữa các biến thể trong khi chức năng điện tử và ngưỡng bảo vệ khác nhau.
