FANUC Board UNIT A20B10060489 A2OB-1OO6-O489 A20B-1006-0489

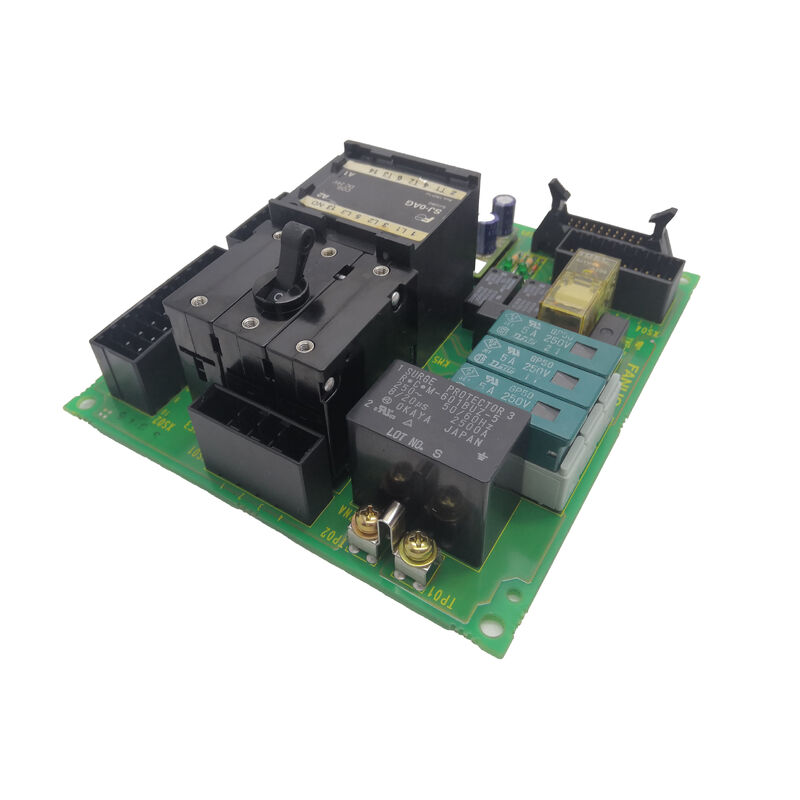

A20B-1006-0489∙ FANUC Alpha SPM-30 Spindle Amplifier Power PCB A06B-6088-H230 / Nhật Bản với A20B-2902-0390 và A16B-2202-043x

SPM Đơn vị điều khiển trục trong hệ thống Alpha

Trong tủ truyền động FANUC Alpha, SPM (Spindle Power Module) điều khiển động cơ trục chính của máy công cụ.SPM nhận điện áp bus DC từ PSM (Power Supply Module) và chuyển đổi nó thành đầu ra AC tần số biến cho động cơ trục.

SPM-30 xử lý một trục 30kW, một mức năng lượng điển hình cho các trung tâm gia công với kích thước động cơ trục trong phạm vi 22-30kW, bao gồm một loạt các hoạt động gia công chung.

Bên trong mô-đun SPM-30, ba PCB khác nhau làm việc cùng nhau:

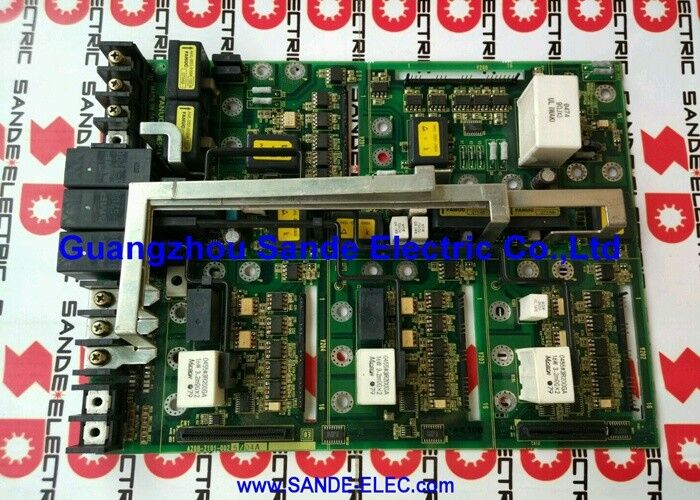

Bảng điện (A20B-1006-0489):PCB dây chuyền chính và đường dẫn điện. Nó mang các kết nối dòng điện cao, đầu vào xe buýt DC, đầu ra AC ba pha đến động cơ trục và giao diện thiết bị điện.

Bàn bắn (A20B-2902-0390):Tạo ra xung ổ cổng cho các thiết bị chuyển đổi IGBT.Bảng bắn chuyển các lệnh thẻ điều khiển thành các tín hiệu cổng độ chính xác microsecond cần thiết để kiểm soát tốc độ và mô-men xoắn chính xác.

Thẻ điều khiển (A16B-2202-043x hoặc A16B-2203-033x):Lớp trí thông minh. Nó nhận lệnh tốc độ trục từ CNC, chạy các vòng kiểm soát tốc độ và hiện tại, xử lý phản hồi mã hóa và chỉ huy bảng bắn.

Thông tin chính về sản phẩm

30kW Spindle Output ️ Mức năng này bao gồm

Các mô-đun SPM-30 được đánh giá là 30kW sản lượng trục liên tục.

• Các trung tâm gia công tốc độ cao với mô-men xoắn xoắn xoắn vừa phải ở tốc độ cao
• Trung tâm gia công dọc chung với phạm vi vòng quay 15.000-20.000 RPM
• Các trung tâm gia công theo chiều ngang khi yêu cầu công suất duy trì ở mô-men xoắn vừa phải

Số 30kW đề cập đến tổng công suất đầu ra liên tục.

Các kịch bản ứng dụng

SPM-30 lỗi bảng điện:Một ổ trục trung tâm gia công tạo ra một báo động quá mức liên tục không liên quan đến động cơ hoặc tải cơ khí.A20B-1006-0489 bảng điện được xác định là lỗiThay thế bảng phục hồi hoạt động bình thường của trục.

Dịch vụ mô-đun SPM-30:Trong quá trình sửa chữa toàn bộ mô-đun ổ trục theo lịch trình, bảng điện A20B-1006-0489 được thay thế cùng với bảng đốt như là một phần của việc đổi mới PCB hoàn chỉnh cho hệ thống ổ trục giờ cao.

Khôi phục sau khi lỗi:Một mô-đun trục bị hỏng bên trong sau một sự kiện quá điện áp của xe buýt DC.kết hợp với xác minh bảng bắn và thẻ điều khiển, khôi phục lại mô-đun trục hoàn chỉnh các thông số kỹ thuật hoạt động.

Câu hỏi thường gặp

Q1: A20B-1006-0489 được bán và lắp đặt riêng biệt, hoặc chỉ là một phần của một mô-đun hoàn chỉnh?

Một số tổ chức dịch vụ cung cấp A20B-1006-0489 như là một bảng riêng biệt để thay thế cấp độ sửa chữa.chỉ cung cấp toàn bộ module A06B-6088-H230 như một tập hợp không chỉ đơn lẻ PCBCho dù cung cấp bảng riêng lẻ hoặc cung cấp module hoàn chỉnh là cách tiếp cận đúng tùy thuộc vào chẩn đoán lỗi: một lỗi bảng xác nhận duy nhất hỗ trợ thay thế PCB riêng lẻ;thiệt hại module rộng rãi (nhiều bảng), thiết bị điện) được giải quyết tốt hơn bằng cách thay thế hoàn toàn mô-đun.

Q2: Chức năng của bảng bắn A20B-2902-0390 là gì và nó tương tác với A20B-1006-0489 như thế nào?

Bảng bắn tạo ra các tín hiệu ổ cổng (puls PWM) cho các bóng bán dẫn IGBT trong giai đoạn đầu ra của SPM-30.Các tín hiệu ổ cổng đi qua bảng điện (A20B-1006-0489) để đạt đến các đầu cuối cổng IGBT. Nếu bảng bắn tạo ra thời gian cổng không chính xác, bảng điện sẽ truyền các tín hiệu không chính xác này đến các thiết bị điện dẫn đến sự mất cân bằng dòng, nóng quá mức hoặc lỗi thành phần.Chẩn đoán lỗi nên xác nhận cả hai bảng đang hoạt động chính xác trước khi thay thế chỉ một.

Q3: SPM-30 (A06B-6088-H230) khác với biến thể A06B-6102-H230 mới hơn như thế nào?

Cả hai đều sử dụng bảng điều khiển A20B-1006-0489 nhưng với các bản sửa đổi thẻ điều khiển và phiên bản phần mềm khác nhau.A06B-6102-H230 sử dụng thẻ điều khiển từ loạt A16B-2203-033x với phần mềm cố định được cập nhật (phiên bản ROM 9D20 hoặc mới hơn). Bảng điện là phổ biến giữa các biến thể này bởi vì phần cứng động cơ là giống hệt nhau. Sự khác biệt nằm ở khả năng phần mềm điều khiển.

Q4: Các tính năng bảo vệ nào được cung cấp bởi mô-đun SPM-30?

SPM-30 bảo vệ chống lại quá tải (điện lượng đầu ra vượt quá giới hạn), quá tải bus DC (từ PSM hoặc tái tạo), mạch ngắn pha đến pha và pha đến mặt đất,nhiệt độ quá cao (kiểm tra nhiệt độ của thùng tản nhiệt), và quá tải động cơ trục. Những bảo vệ được thực hiện trên chồng ba bảng: thẻ điều khiển giám sát hầu hết các điều kiện và ra lệnh cho bảng bắn để vô hiệu hóa xung cổng trong trường hợp lỗi;bảng điện góp phần giám sát nhiệt thông qua các kết nối nhiệt điện.

Q5: Mã báo động SPM alpha là gì cho thấy lỗi bảng điện?

FANUC Alpha SPM báo động có liên quan đến các vấn đề bảng điện bao gồm: SPM báo động 24 (IPM báo độngchỉ ra lỗi ổ cổng IGBT hoặc lỗi thiết bị điện đi qua bảng điện); báo động SPM 01 (điện quá động cơ); và báo động SPM 12 (sự nóng quá của tản nhiệt).nhưng các báo động liên tục hoặc ngay lập tức lặp lại, đặc biệt là báo động IPM, không có lỗi động cơ hoặc lỗi bên ngoài được xác định, chỉ ra bảng điện là một ứng cử viên thay thế.
