| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-1008-0210 |
Mã sản phẩm: A20B-1008-0210
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch điều khiển / giao diện
Dòng bo mạch: A20B-1008
Ứng dụng: Giao diện bộ điều khiển CNC và robot FANUC và các mạch an toàn

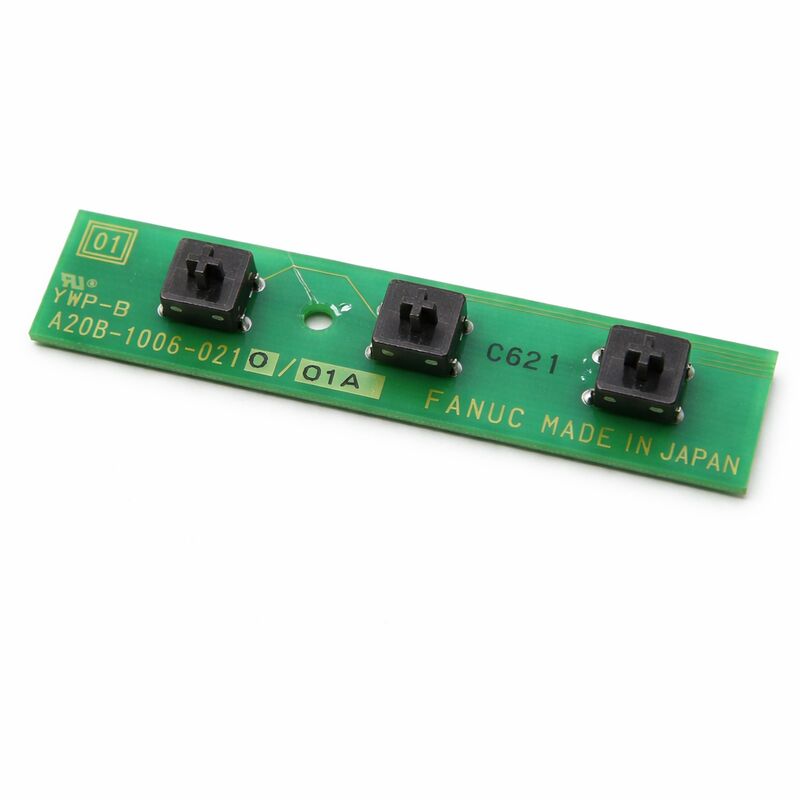

A20B-1008-0210 là một bo mạch in thuộc dòng A20B-1008 của FANUC. Dòng A20B-1008 là một tập hợp các bo mạch in FANUC được sử dụng trong các ứng dụng bộ điều khiển CNC và robot, bao gồm xử lý mạch an toàn, quản lý đầu vào dừng khẩn cấp và các chức năng giao diện bộ điều khiển.
Các bo mạch này xử lý các tín hiệu kết nối phần cứng an toàn của máy — nút dừng khẩn cấp, khóa liên động cửa an toàn, chuỗi rơ le an toàn — với logic an toàn của bộ điều khiển CNC hoặc robot.
Các bo mạch mạch an toàn trong hệ thống FANUC chiếm một vị trí độc đáo trong kiến trúc bộ điều khiển.
Chúng không phải là bo mạch điều khiển chuyển động hay bo mạch bộ nhớ — nhiệm vụ của chúng không phải là tính toán đường chạy dao hoặc lưu trữ chương trình.
Nhiệm vụ của chúng là giám sát liên tục trạng thái an toàn của máy và đảm bảo rằng khi xảy ra sự kiện an toàn, bộ điều khiển phản hồi chính xác và ngay lập tức.
Lỗi trên bo mạch mạch an toàn sẽ khiến máy không thể vào chế độ tự động, hoặc tạo ra các cảnh báo an toàn liên tục.
Các bo mạch in dòng A20B-1008 hỗ trợ các nền tảng bộ điều khiển robot công nghiệp và CNC của FANUC.
Các bo mạch này xử lý các tín hiệu kỹ thuật số từ các cảm biến an toàn và chuỗi rơ le của máy, cung cấp thông tin trạng thái đầu vào mà logic an toàn của bộ điều khiển đọc được.
Chúng cũng điều khiển các chức năng đầu ra liên quan đến an toàn — kích hoạt hoặc nhả các rơ le an toàn điều khiển nguồn điện cho hệ thống truyền động.
A20B-1008-0210 thực hiện các chức năng giao diện và mạch an toàn này trong dòng sản phẩm đã được thiết lập.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-1008-0210 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch điều khiển / giao diện |
| Dòng bo mạch | A20B-1008 |
| Ứng dụng | An toàn và giao diện bộ điều khiển CNC và robot FANUC |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Bộ điều khiển CNC và robot FANUC thực hiện an toàn thông qua các mạch phần cứng được xác định. Chuỗi dừng khẩn cấp là một mạch nối tiếp: mọi nút E-stop, mọi khóa liên động cửa an toàn, mọi thiết bị an toàn bên ngoài đều được kết nối nối tiếp.
Nếu bất kỳ thành phần nào của chuỗi bị ngắt — bất kỳ nút nào được nhấn, bất kỳ cửa nào được mở, bất kỳ thiết bị nào được kích hoạt — chuỗi sẽ bị đứt và điều kiện dừng khẩn cấp sẽ được báo hiệu cho bộ điều khiển.
Bo mạch mạch an toàn giám sát chuỗi này.
Nó phát hiện trạng thái chuỗi trong thời gian thực và báo cáo cho logic an toàn của bộ điều khiển. Khi chuỗi bị đứt, bo mạch sẽ báo hiệu điều kiện dừng khẩn cấp.
Bộ điều khiển phản hồi bằng cách nhả tín hiệu sẵn sàng servo, tắt các kích hoạt truyền động và dừng mọi chuyển động.
Chức năng này là rất quan trọng.
Thời gian phản hồi của bo mạch đối với một sự kiện an toàn phải đủ nhanh để dừng máy trước khi mối nguy hiểm có thể phát triển.
FANUC thiết kế phần cứng mạch an toàn để phản hồi xác định — đường dẫn tín hiệu từ phát hiện đầu vào đến tắt servo được xác định và kiểm tra, không bị ảnh hưởng bởi độ trễ lập lịch phần mềm.
Khi A20B-1008-0210 bị lỗi, bộ điều khiển có thể báo vĩnh viễn điều kiện dừng khẩn cấp vì nó không thể nhìn thấy trạng thái chuỗi an toàn, hoặc nó có thể không phát hiện được sự kiện dừng khẩn cấp thực sự vì mạch đầu vào bị lỗi.
Cả hai chế độ lỗi này đều yêu cầu thay thế bo mạch ngay lập tức.
Các bo mạch mạch an toàn trong dòng A20B-1008 nhận tín hiệu đầu vào kỹ thuật số điện áp thấp từ phần cứng an toàn của máy. Các tín hiệu này thường là 24V DC — điện áp tiêu chuẩn cho các mạch an toàn của máy công cụ và robot.
Các mạch đầu vào của bo mạch điều kiện hóa các tín hiệu này.
Chúng lọc nhiễu tạm thời, loại bỏ tiếng vọng (debounce) các công tắc đầu vào để loại bỏ kích hoạt sai do tiếp điểm bị rung, và cung cấp sự cách ly giữa dây nối trường bên ngoài và các mạch logic bên trong bộ điều khiển.
Sự cách ly là quan trọng — dây nối trường chạy khắp tủ máy bên cạnh cáp động cơ và các nguồn nhiễu khác.
Nếu không có sự cách ly, nhiễu được ghép từ dây nguồn có thể tạo ra các kích hoạt an toàn sai hoặc tệ hơn là ngăn chặn các sự kiện dừng khẩn cấp thực sự được phát hiện.
Sau khi điều kiện hóa, các tín hiệu đầu vào đã xử lý được trình bày cho logic an toàn của bộ điều khiển dưới dạng kỹ thuật số sạch sẽ, đáng tin cậy mà logic có thể hành động một cách tự tin.
Việc thay thế bo mạch mạch an toàn đòi hỏi sự chú ý cẩn thận đến dây nối được kết nối.
Dây nối chuỗi an toàn là cụ thể — mỗi điểm kết nối có một chức năng xác định, và việc kết nối lại không chính xác sau khi thay thế bo mạch có thể khiến đường dẫn mạch an toàn bị thiếu hoặc định tuyến sai.
Trước khi tháo bo mạch, hãy ghi lại mọi đầu nối và dây của nó.
Chụp ảnh bo mạch tại chỗ từ nhiều góc độ nếu có thể. Tháo và kết nối lại từng đầu nối một cách cẩn thận, xác nhận mỗi cáp trở về đúng vị trí trên bo mạch mới.
Sau khi lắp đặt, hãy kiểm tra toàn bộ mạch an toàn trước khi đưa máy trở lại hoạt động. Xác minh rằng mỗi nút dừng khẩn cấp riêng lẻ dừng máy.
Xác minh rằng mỗi khóa liên động cửa an toàn riêng lẻ kích hoạt dừng khẩn cấp.
Xác minh rằng E-stop có thể được nhả và máy trở lại hoạt động bình thường thông qua trình tự đặt lại thông thường của nó.
Q1: Máy hiển thị cảnh báo E-stop vĩnh viễn ngay cả khi tất cả các nút đã nhả và tất cả các cửa đã đóng. Dây nối mạch an toàn kiểm tra là liên tục. Liệu A20B-1008-0210 có thể bị lỗi không?
Có. Cảnh báo E-stop vĩnh viễn với dây nối chuỗi an toàn liên tục được xác nhận chỉ ra bo mạch mạch an toàn.
Bo mạch không đọc đúng trạng thái chuỗi — hoặc mạch đầu vào của nó đã bị lỗi, hoặc nguồn điện của bo mạch không chính xác. Trước tiên, hãy kiểm tra nguồn điện đầu vào của bo mạch.
Nếu nguồn điện chính xác và cảnh báo vẫn còn với dây nối được xác nhận, bo mạch cần được thay thế.
Q2: Máy vào chế độ tự động bình thường nhưng đôi khi nút E-stop không dừng máy ngay lập tức. Nguyên nhân có thể là gì?
Phản hồi E-stop không liên tục là một lỗi quan trọng về an toàn đòi hỏi phải điều tra ngay lập tức.
Phản hồi không liên tục cho thấy mạch đầu vào của bo mạch đang suy giảm — điện trở tiếp xúc trong đầu nối đầu vào của bo mạch, bộ cách ly quang bị lỗi, hoặc mối hàn có điện trở cao.
Máy phải được ngừng hoạt động cho đến khi lỗi này được khắc phục. Thay thế bo mạch và kiểm tra chức năng E-stop toàn diện trước khi đưa vào sản xuất.
Q3: Sau một sự cố tăng điện áp trong cơ sở, máy hiển thị các cảnh báo an toàn mà trước đây chưa từng có. Liệu A20B-1008-0210 có bị hỏng không?
Các sự cố tăng điện áp thường làm hỏng các mạch bảo vệ đầu vào trên các bo mạch kết nối với dây bên ngoài, vì dây bên ngoài hoạt động như một ăng-ten cho năng lượng tăng đột biến.
Các bo mạch mạch an toàn được kết nối trực tiếp với dây nối trường và có nguy cơ này. Kiểm tra bo mạch xem có hư hỏng rõ ràng không.
Nếu các thành phần bảo vệ của bo mạch bị lỗi, các mạch đầu vào có thể bị hỏng ngay cả khi bo mạch trông còn nguyên vẹn.
Thay thế bo mạch và xác nhận chức năng mạch an toàn đầy đủ.
Q4: Bo mạch này có thể được kiểm tra mà không cần lắp đặt vào máy không?
Một bài kiểm tra chức năng có ý nghĩa của bo mạch mạch an toàn yêu cầu bo mạch phải được cấp nguồn và kết nối với ít nhất một chuỗi an toàn mô phỏng — tải điện trở mô phỏng trạng thái đóng chuỗi và các bài kiểm tra mạch hở mô phỏng các sự kiện E-stop.
Kiểm tra trên bàn chỉ với nguồn điện được cấp và không có kết nối tín hiệu không xác nhận chức năng mạch đầu vào của bo mạch.
Nếu khả năng kiểm tra bị hạn chế, hãy lắp bo mạch vào máy và kiểm tra hành vi của nó trong ngữ cảnh với dây nối mạch an toàn đầy đủ được kết nối.
Q5: Việc thay thế bo mạch mạch an toàn đã dẫn đến hoạt động an toàn chính xác, nhưng sau vài tuần cảnh báo lại xuất hiện. Bo mạch trông không bị hư hại. Nguyên nhân nào có thể gây ra lỗi tái phát?
Lỗi an toàn tái phát sau khi thay thế bo mạch chỉ ra một điều kiện môi trường đang làm hỏng hoặc suy giảm bo mạch.
Các nguyên nhân phổ biến nhất là các vấn đề tiếp xúc đầu nối do rung động (đầu nối bị lỏng theo thời gian), sự nhiễm bẩn chất làm mát xâm nhập vào khu vực đầu nối, hoặc các vấn đề nguồn điện không liên tục ảnh hưởng đến bo mạch. Kiểm tra các đầu nối của bo mạch xem có bị lỏng hoặc nhiễm bẩn không.
Kiểm tra điện áp nguồn cấp cho bo mạch xem có bị sụt giảm tạm thời dưới tải máy nặng không.
