| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-1009-0300 |
Mã sản phẩm: A20B-1009-0300
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch kết nối
Dòng bo mạch: A20B-1009
Ứng dụng: Giao diện nội bộ bộ điều khiển CNC và robot FANUC

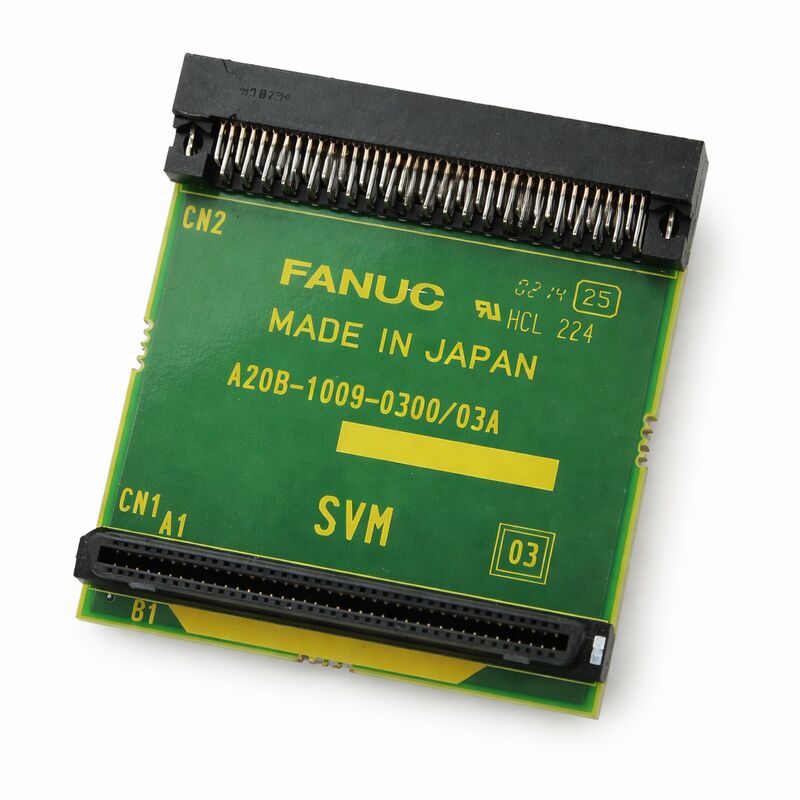

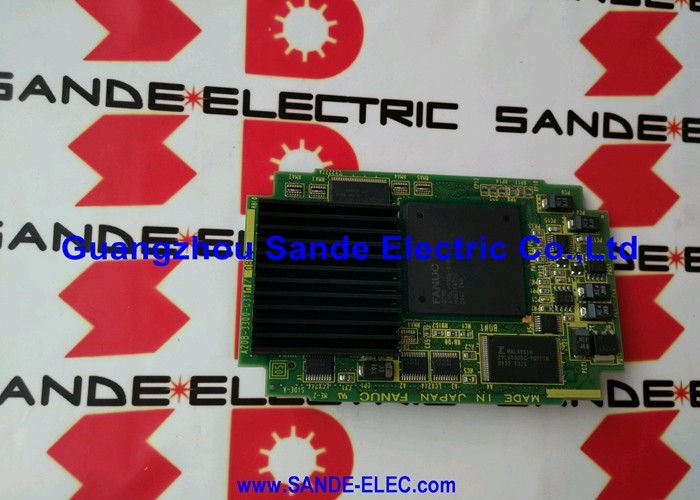

A20B-1009-0300 là một bo mạch in kết nối thuộc dòng A20B-1009 của FANUC. Các bo mạch kết nối trong hệ thống FANUC thực hiện chức năng giao diện vật lý và điện giữa các bộ phận khác nhau của bộ điều khiển hoặc giữa bộ điều khiển và dây nối trường.
Chúng định tuyến tín hiệu, khớp loại đầu nối, chuyển đổi mức tín hiệu hoặc cung cấp các điểm lắp đặt vật lý và đầu cuối cho cáp đi từ bên ngoài tủ điều khiển.
Dòng A20B-1009 là một nhóm các bo mạch giao diện và kết nối của FANUC được sử dụng trong các ứng dụng bộ điều khiển CNC và robot.
Các bo mạch này thường không thực hiện xử lý tín hiệu chủ động — chúng không phải là CPU hay thẻ nhớ.
Thay vào đó, chúng đóng vai trò thiết yếu trong việc chuyển đổi cách bố trí đầu nối bên trong của bộ điều khiển thành các đầu nối vật lý và đường dẫn tín hiệu mà dây nối bên ngoài của máy hoặc robot yêu cầu.
Chất lượng của giao diện này — tính toàn vẹn của mọi đầu nối và đường mạch — ảnh hưởng trực tiếp đến độ tin cậy của giao tiếp hệ thống với phần cứng máy xung quanh.
FANUC sản xuất bo mạch kết nối tại Nhật Bản theo tiêu chuẩn chất lượng tương đương với bo mạch xử lý của mình.
Mặc dù các bo mạch này thường bị bỏ qua so với bo mạch CPU và bộ nhớ, nhưng một bo mạch kết nối bị lỗi sẽ gây ra hiệu ứng tương tự như cáp bị hỏng: tín hiệu không đến đích, CNC hoặc robot bỏ lỡ đầu vào cảm biến hoặc không thể điều khiển đầu ra của nó, và xuất hiện lỗi.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-1009-0300 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch kết nối |
| Dòng bo mạch | A20B-1009 |
| Ứng dụng | Giao diện bộ điều khiển CNC và robot FANUC |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | 75% RH tối đa (không ngưng tụ) |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Bộ điều khiển CNC và robot không phải là thiết bị nguyên khối. Chúng chứa nhiều bo mạch, mỗi bo mạch chuyên về một chức năng điều khiển cụ thể, tất cả giao tiếp thông qua một tập hợp các bus và đầu nối nội bộ được xác định.
Các tín hiệu di chuyển giữa các bo mạch này cuối cùng phải đến thế giới bên ngoài — các bộ truyền động servo, các thiết bị trường I/O, các bảng điều khiển vận hành và các mạng truyền thông.
Bo mạch kết nối xử lý sự chuyển đổi này.
Một bo mạch nội bộ có thể sử dụng đầu nối mật độ cao, phù hợp hiệu quả trong khung điều khiển nhưng không thực tế cho dây nối trường.
Bo mạch kết nối cung cấp một bộ chuyển đổi — chuyển đổi từ cách bố trí đầu nối nội bộ sang loại cáp và đầu nối phù hợp để lắp đặt trong tủ máy.
Trong bộ điều khiển robot FANUC, dòng A20B-1009 bao gồm các bo mạch được sử dụng cho kết nối bộ điều khiển phanh và bù trọng lực, chuyển đổi đầu nối I/O và các chức năng giao diện nội bộ khác.
Mỗi biến thể trong dòng — được xác định bằng các chữ số theo sau của mã sản phẩm — phục vụ một mục đích kết nối cụ thể được xác định bởi vị trí của nó trong kiến trúc bộ điều khiển.
Bo mạch kết nối lỗi vì ít lý do hơn bo mạch xử lý chủ động. Chúng không chứa bộ xử lý để lỗi, không có tụ điện để lão hóa, không có firmware để hỏng.
Các chế độ lỗi của chúng chủ yếu là vật lý: hư hỏng cơ học đối với PCB hoặc đầu nối của nó do chu kỳ kết nối lặp đi lặp lại, ăn mòn do ô nhiễm môi trường, hư hỏng do lực cắm quá mạnh, hoặc uốn cong bo mạch do chu kỳ nhiệt làm gãy các mối hàn theo thời gian.
Khi bo mạch kết nối bị lỗi, các triệu chứng tương tự như lỗi cáp. Các tín hiệu mà bộ điều khiển mong đợi nhận được bị thiếu.
Các đầu ra mà bộ điều khiển điều khiển không đến được máy. Xuất hiện các cảnh báo trông giống như lỗi thiết bị trường nhưng thực tế là lỗi bo mạch kết nối.
Kiểm tra cáp và đầu nối không tìm thấy lỗi gì nên chuyển hướng sự chú ý sang chính bo mạch kết nối.
Môi trường rung động cao làm tăng tốc độ suy giảm bo mạch kết nối.
Các chuyển động vi mô lặp đi lặp lại của rung động dần dần làm lỏng các mối hàn và tiếp điểm đầu nối.
Kiểm tra định kỳ bo mạch kết nối trong các máy có tốc độ trục chính cao hoặc rung động cắt đáng kể là một thực hành bảo trì phòng ngừa hợp lý.
Việc thay thế bo mạch kết nối thường đơn giản. Tắt nguồn hệ thống, ghi lại kết nối cáp trước khi tháo, ngắt kết nối tất cả cáp và giá đỡ bo mạch, lắp bo mạch thay thế và kết nối lại cáp theo thứ tự đã ghi lại.
Bước ghi lại là rất quan trọng.
Bo mạch kết nối có thể có nhiều đầu nối trông giống nhau, và việc hoán đổi hai cáp sẽ tạo ra định tuyến tín hiệu không chính xác, có thể gây ra lỗi bất ngờ và khó chẩn đoán. Chụp ảnh hoặc vẽ sơ đồ bố trí cáp trước khi bắt đầu tháo.
Sau khi thay thế, xác nhận tất cả các tín hiệu mong đợi đều có mặt trên đầu ra của bo mạch kết nối trước khi chạy máy.
Sử dụng màn hình I/O chẩn đoán của bộ điều khiển để xác minh rằng các đầu vào trường đang đọc chính xác và các lệnh đầu ra đang đến các thiết bị trường.
Q1: Nhiều tín hiệu I/O ngừng hoạt động đồng thời. Cáp có vẻ nguyên vẹn. Liệu A20B-1009-0300 có thể bị lỗi không?
Nhiều lỗi I/O với cáp nguyên vẹn là một mẫu điển hình cho lỗi bo mạch kết nối.
Lỗi bus nội bộ của bo mạch kết nối — một đường mạch bị nứt hoặc mối hàn bị lỗi — có thể làm mất một nhóm tín hiệu đồng thời thay vì từng tín hiệu một.
Kiểm tra các đầu nối của bo mạch kết nối xem có dấu hiệu hư hỏng hoặc ăn mòn nào không trước khi kết luận bo mạch bị lỗi.
Làm sạch các tiếp điểm đầu nối, lắp lại tất cả các đầu nối và kiểm tra lại trước khi đặt hàng thay thế.
Q2: Bo mạch kết nối có vết cháy nhìn thấy được gần một đầu nối. Nó có thể được sửa chữa không?
Vết cháy cho thấy một sự kiện quá tải trước đó — dòng điện quá mức qua đầu nối hoặc mạch lân cận.
Ngay cả khi nguyên nhân của sự quá tải đã được giải quyết, các đường mạch PCB của bo mạch và các thành phần lân cận có thể bị suy giảm theo những cách không nhìn thấy được từ bề mặt.
Bo mạch bị hư hỏng do cháy không đáng tin cậy. Thay thế nó thay vì cố gắng sửa chữa hư hỏng bề ngoài trên các đường mạch đồng có khả năng bị ảnh hưởng.
Q3: Bo mạch này có bị ảnh hưởng bởi yêu cầu sao lưu pin SRAM không?
Không. Bo mạch kết nối là thụ động — chúng không chứa bộ nhớ, bộ xử lý và không có bộ nhớ lưu trữ được sao lưu bằng pin.
Không có dữ liệu nào bị mất khi thay thế bo mạch. Không giống như thay thế bo mạch CPU hoặc bộ nhớ, việc thay thế bo mạch kết nối không yêu cầu khôi phục dữ liệu từ bản sao lưu.
Dữ liệu điều khiển của máy vẫn nằm trong bộ nhớ của bộ điều khiển, không bị ảnh hưởng bởi việc thay thế bo mạch kết nối.
Q4: Làm thế nào để xác nhận đây là bo mạch kết nối chính xác cho ứng dụng của tôi?
Đọc mã sản phẩm từ nhãn của bo mạch đã lắp đặt. Khớp chính xác — bao gồm cả hậu tố A20B-1009-0300.
Trong dòng A20B-1009, các biến thể khác nhau phục vụ các bố trí đầu nối vật lý và phân công tín hiệu khác nhau.
Một biến thể không chính xác sẽ lắp đặt cơ học nhưng định tuyến tín hiệu không chính xác. Nhãn của bo mạch đã lắp đặt là định danh cuối cùng.
Q5: Các chân đầu nối trên bo mạch đã lắp đặt bị cong. Bo mạch có nên được thay thế hay các chân nên được nắn thẳng?
Các chân bị cong trên đầu nối PCB nên được nắn thẳng cẩn thận nếu không có biến dạng vĩnh viễn ở chân đế của chân. Sử dụng các dụng cụ nhỏ phù hợp và làm việc cẩn thận.
Nếu bất kỳ chân nào bị gãy ở chân đế hoặc nếu miếng đệm PCB mà nó hàn bị bong ra, thì việc thay thế là cần thiết — chân bị gãy không thể được sửa chữa đáng tin cậy theo tiêu chuẩn chất lượng yêu cầu cho bo mạch điều khiển công nghiệp. Kiểm tra dưới kính lúp trước khi quyết định.
