| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2000-0175 |
Mã sản phẩm: A20B-2000-0175
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Bo mạch điều khiển chính (Bo mạch chủ)
Bộ xử lý: Intel 486 32-bit
Kiến trúc: Kiến trúc phân tán (tách rời)
Hệ thống tương thích:FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)
Cấu hình được hỗ trợ: 0-T, 0-M, 0-W, 0-P, 0-G
Phiên bản tiền nhiệm: A20B-2000-0170

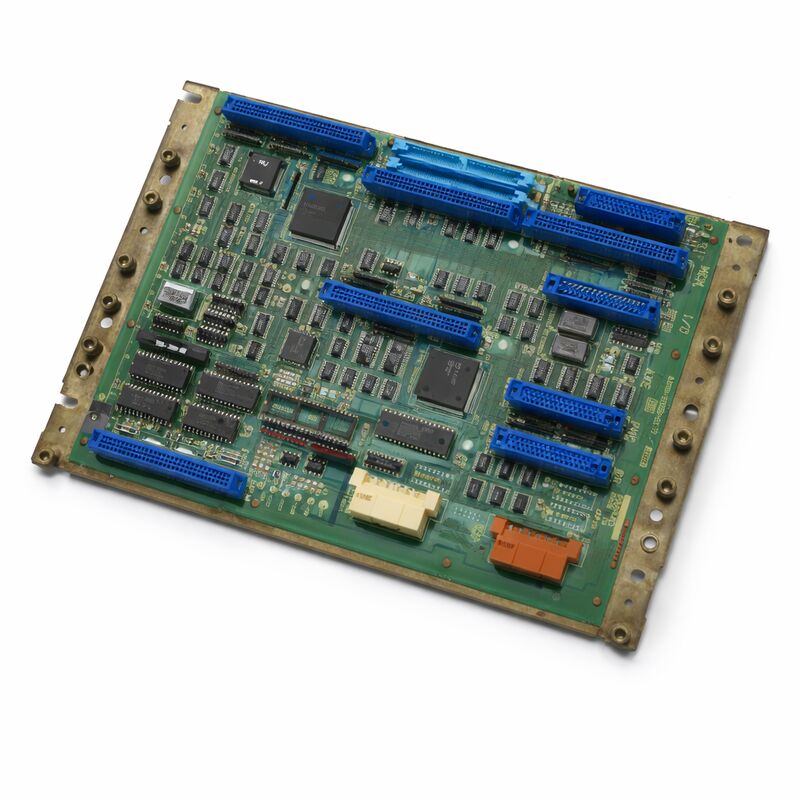

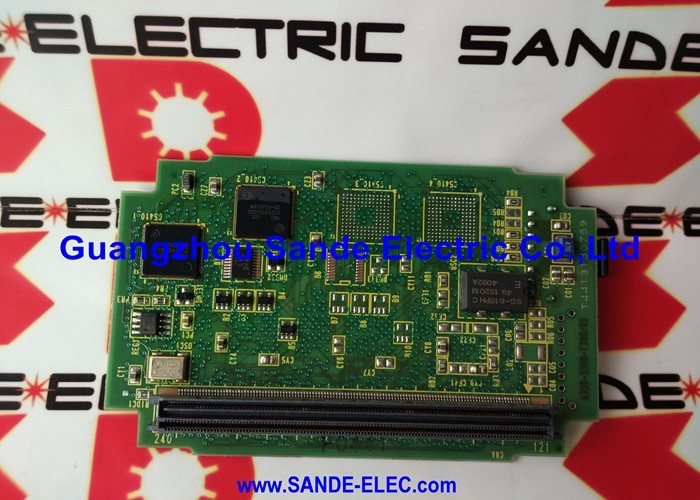

A20B-2000-0175 là bo mạch điều khiển chính 32-bit cho các hệ thống CNC Dòng Zero-C và Zero-D của FANUC. Đây là phiên bản kế nhiệm của A20B-2000-0170, chia sẻ cùng kiến trúc nền tảng nhưng tích hợp bộ xử lý Intel 486 nhanh hơn thay thế cho bộ xử lý của bo mạch trước đó.
Việc nâng cấp tốc độ xử lý đã cải thiện hiệu suất thời gian chu kỳ và khả năng phản hồi của CNC mà không yêu cầu thay đổi cấu hình bo mạch ngoại vi của bộ điều khiển.
Giống như phiên bản tiền nhiệm, A20B-2000-0175 là một bo mạch kích thước một nửa, hoạt động như một bảng nền và bộ xử lý trung tâm cho toàn bộ bộ điều khiển Zero-C.
Tất cả các bo mạch ngoại vi — thẻ nhớ, bo mạch điều khiển trục, bo mạch I/O và tùy chọn bộ xử lý đồ họa và thẻ PMC-M — được cắm vào bo mạch chính này hoặc kết nối thông qua nó. Bo mạch chính điều phối tất cả các thành phần này, quản lý nội suy CNC, thực thi chương trình và giao tiếp giữa mỗi hệ thống con.
Nền tảng Zero-C, được xây dựng xung quanh bo mạch này, là một trong những thế hệ bộ điều khiển được triển khai rộng rãi nhất của FANUC.
Khả năng cấu hình đặc biệt của nó — bao phủ các loại máy tiện, phay, EDM, mài, máy dập và các loại máy khác từ cùng một nền tảng phần cứng — đã khiến nó trở thành lựa chọn cho một loạt lớn các nhà sản xuất máy công cụ.
Các máy chạy bộ điều khiển này vẫn đang hoạt động trên toàn cầu. A20B-2000-0175 là bộ phận giúp chúng tiếp tục hoạt động khi bo mạch chính bị lỗi.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2000-0175 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Bo mạch điều khiển chính (Bo mạch chủ) |
| Bộ xử lý | Intel 486 32-bit |
| Định dạng bo mạch | Kích thước một nửa, gắn bề mặt |
| Kiến trúc | Phân tán trên các bo mạch ngoại vi |
| Hệ thống tương thích | FS0-C, FS0-D, FS-0MC, FS-0TC, FS-0MD, FS-0TD |
| Cấu hình | 0-T, 0-M, 0-W, 0-P, 0-G |
| Phiên bản tiền nhiệm | A20B-2000-0170 |
| Điều khiển trục | 2 đến 4 trục (tùy thuộc vào bo mạch trục được lắp) |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Tình trạng có sẵn | Mới (hàng tồn kho) / Đã tân trang / Đã sửa chữa |
Sự khác biệt phần cứng chính giữa A20B-2000-0175 và phiên bản tiền nhiệm là bộ xử lý. Phiên bản -0175 sử dụng bộ xử lý Intel 486, mang lại sự cải thiện đáng kể về thông lượng xử lý so với CPU của bo mạch trước đó.
Trong thuật ngữ CNC, sự cải thiện xử lý này biểu hiện dưới dạng nội suy nhanh hơn — thời gian chu kỳ ngắn hơn cho cùng một chương trình chuyển động.
Trên các máy chạy các chương trình đường viền phức tạp với nhiều chuyển động đoạn ngắn, bộ nhớ xử lý bổ sung cho phép bộ điều khiển nhìn trước xa hơn và nội suy mượt mà hơn.
Bộ xử lý 486 cũng xử lý giao tiếp với các bo mạch ngoại vi nhanh hơn, giảm độ trễ trong vòng lặp điều khiển tổng thể.
Sự cải thiện này là đáng kể mà không gây gián đoạn. Hệ sinh thái bo mạch ngoại vi — bo mạch nhớ, bo mạch trục, bo mạch I/O — vẫn tương thích.
Một bộ điều khiển chạy phiên bản -0170 có thể được nâng cấp lên phiên bản -0175 bằng cách thay thế bo mạch chính và chuyển các mô-đun SMD, miễn là các bo mạch ngoại vi tương thích với thời gian của bộ xử lý nhanh hơn.
Bo mạch chính Zero-C là trung tâm của kiến trúc xử lý phân tán. Bản thân bo mạch chính xử lý nhân NC — tính toán nội suy, phân tích cú pháp chương trình, quản lý tọa độ. Bo mạch trục được lắp vào bo mạch chính chạy giao diện servo kỹ thuật số, chuyển đổi các vị trí đã tính toán của NC thành các lệnh điều rộng xung để điều khiển bộ khuếch đại servo.
Bo mạch nhớ chứa các chương trình hệ thống, tham số và chương trình NC.
Bo mạch I/O kết nối dây trường của máy — cảm biến, van điện từ, công tắc.
Sự tách biệt chức năng này là có chủ đích. Mỗi bo mạch xử lý nhiệm vụ cụ thể của mình mà không cạnh tranh với các bo mạch khác về thời gian xử lý.
Hệ thống cũng có thể bảo trì: một bo mạch trục bị lỗi không làm hỏng NC, và một bo mạch nhớ bị lỗi có thể được thay thế mà không làm ảnh hưởng đến bo mạch chính.
Cấu hình tối thiểu cho một hệ thống Zero-C hoạt động là ba bo mạch: bo mạch chính, bo mạch nhớ, bo mạch trục và bo mạch I/O — thông thường máy cũng bao gồm một thẻ PC cassette để giao tiếp DNC.
Các cấu hình lớn hơn bổ sung một hệ thống con xử lý đồ họa để hiển thị nâng cao, một bo mạch PMC-M cho các chương trình thang phức tạp hơn và các bo mạch trục bổ sung cho trục thứ 5 hoặc thứ 6.
A20B-2000-0175 là bộ phận thay thế được chỉ định cho A20B-2000-0170. Trong hầu hết các cấu hình, phiên bản -0175 chấp nhận các bo mạch ngoại vi giống nhau và các mô-đun SMD giống nhau (nếu có) như phiên bản -0170. Khi thay thế phiên bản -0170 bằng phiên bản -0175, các bo mạch ngoại vi vẫn giữ nguyên và các mô-đun SMD được chuyển nếu có thể áp dụng.
Yêu cầu tương thích chính cần xác minh trước khi thay thế là phiên bản phần mềm hệ thống.
Phiên bản -0175 sử dụng phiên bản phần cứng mới hơn. Phần mềm hệ thống trên bo mạch nhớ phải tương thích với phiên bản bo mạch -0175.
Trong hầu hết các trường hợp, điều này không phải là vấn đề, nhưng các bộ điều khiển chạy các phiên bản phần mềm hệ thống Zero-C rất sớm có thể yêu cầu cập nhật phần mềm hệ thống khi chuyển sang phiên bản -0175.
Q1: Máy Zero-C khởi động nhưng thời gian chu kỳ có vẻ chậm hơn dự kiến. Bo mạch chính có thể hoạt động dưới hiệu suất dự kiến không?
Thời gian chu kỳ chậm trên hệ thống Zero-C có thể do các tham số nhìn trước không chính xác, mạch đồng hồ bị suy giảm trên bo mạch chính hoặc tải ngắt quá mức từ bo mạch ngoại vi. Kiểm tra màn hình chẩn đoán của bộ điều khiển để biết bất kỳ chỉ báo bận xử lý nào.
Nếu bộ dao động đồng hồ của bo mạch bị suy giảm, nó có thể chạy dưới tần số định mức của nó — điều này tạo ra sự chậm lại nhất quán, có thể tái tạo thay vì lỗi không liên tục.
Việc thay thế bo mạch là biện pháp khắc phục đáng tin cậy duy nhất cho mạch đồng hồ bị lỗi.
Q2: Sau khi thay thế phiên bản -0170 bằng phiên bản -0175, máy khởi động nhưng bo mạch trục không được nhận dạng. Nguyên nhân có thể là gì?
Lỗi nhận dạng bo mạch trục sau khi thay thế bo mạch chính thường cho thấy sự không tương thích về thời gian hoặc phiên bản phần cứng giữa phiên bản -0175 và bo mạch trục. Xác nhận phiên bản bo mạch trục nằm trong phạm vi tương thích cho phiên bản -0175.
Kiểm tra kết nối bảng nền giữa bo mạch chính và bo mạch trục. Cũng xác minh rằng bất kỳ công tắc cấu hình nào trên bo mạch trục được đặt chính xác cho số lượng trục của hệ thống.
Q3: Máy Zero-C bật nguồn, nhưng màn hình vẫn trống sau khi nhấp nháy khởi động ban đầu. Các bo mạch khác có vẻ bình thường. Bo mạch chính có bị lỗi không?
Màn hình trống sau khi khởi động ban đầu thường có nghĩa là bộ xử lý NC chưa hoàn thành chuỗi khởi động của nó.
Đây có thể là bo mạch chính, hoặc bo mạch nhớ mà bo mạch chính đang cố gắng tải phần mềm từ đó.
Quan sát các đèn LED chẩn đoán trên bo mạch chính để biết trạng thái chuỗi khởi động. Một bo mạch dừng giữa chừng với một mẫu đèn LED cụ thể chỉ ra một vị trí lỗi được xác định trong biểu đồ chẩn đoán của FANUC.
Một bo mạch không có hoạt động đèn LED nào cho thấy lỗi bộ xử lý hoặc nguồn trên bo mạch chính.
Q4: A20B-2000-0175 có thể hoán đổi giữa máy 0MC và 0TD không?
Phần cứng bo mạch chính giống nhau cho tất cả các biến thể Zero-C. Điều khác biệt giữa các loại máy là phần mềm hệ thống, bo mạch trục và các tham số — không phải bo mạch chính.
Một bo mạch từ 0MC có thể phục vụ cho 0TD và ngược lại, miễn là các bo mạch ngoại vi, phần mềm hệ thống và tham số phù hợp với máy đích.
Luôn khôi phục bản sao lưu dữ liệu của máy đích sau bất kỳ lần thay thế bo mạch chính nào.
Q5: Bo mạch -0175 được mua như một phụ tùng đã được kiểm tra. Nó nên được lưu trữ như thế nào để duy trì tình trạng của nó?
Lưu trữ trong bao bì chống tĩnh điện gốc hoặc thay thế ở nhiệt độ phòng ổn định. Tránh ẩm, ánh nắng trực tiếp và nhiệt độ khắc nghiệt.
Dán nhãn túi với mã sản phẩm và ngày kiểm tra. Cứ vài năm một lần, kiểm tra các tiếp điểm của bo mạch xem có bị oxy hóa không.
Nếu bo mạch có pin sao lưu SRAM, hãy kiểm tra và thay pin trước khi bo mạch cần sử dụng — lỗi pin trong quá trình lưu trữ không ảnh hưởng đến bản thân bo mạch, nhưng có nghĩa là dữ liệu SRAM sẽ không còn nếu bo mạch được cấp nguồn với dữ liệu trong SRAM.
