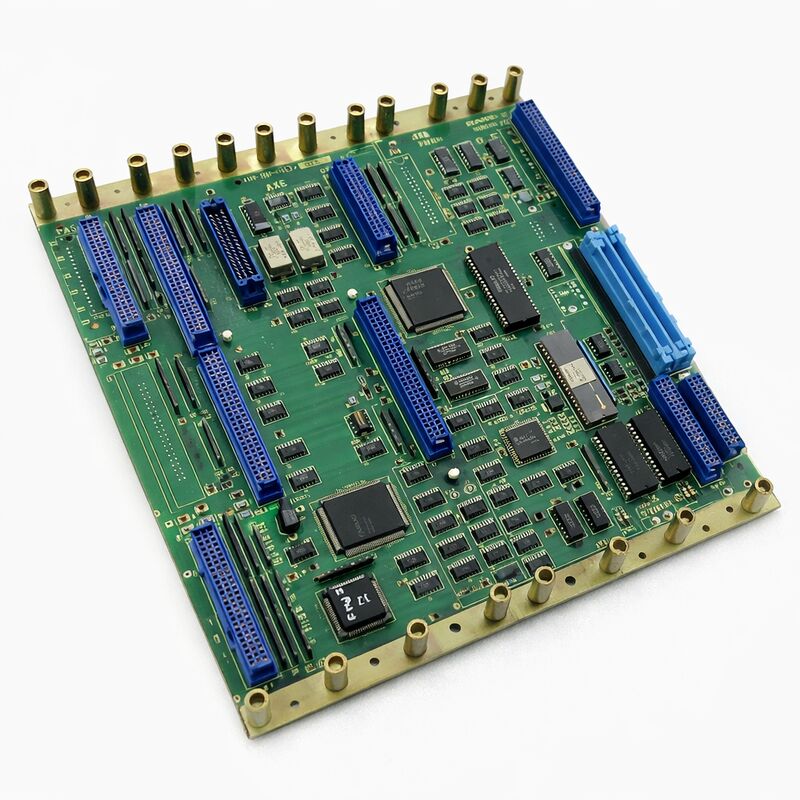

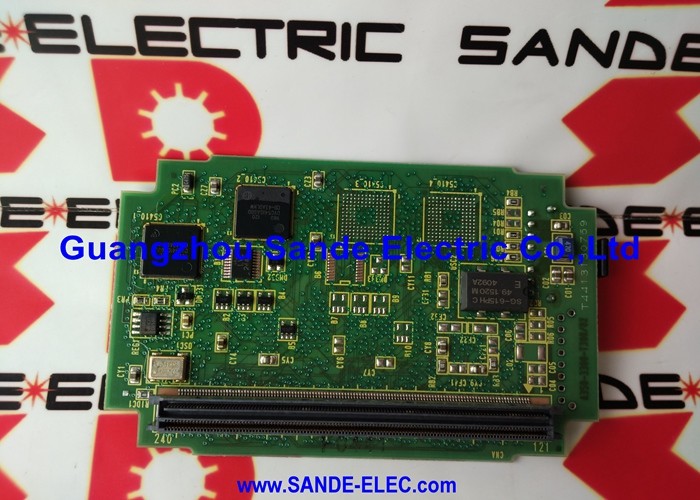

Fanuc A20B-2001-0120 PC Board A20B20010120 A2OB-2OO1-O12O

FANUC A20B-2001-0120

Số phần:A20B-2001-0120

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Master PCB (Motherboard / Backplane)

Dòng bảng:A20B-2001

Thế hệ:Dòng 0 Mô hình D (thế hệ trung bình, kích thước nửa)

Hệ thống tương thích:Máy điều khiển CNC dòng 0-D ️ 0-MD, 0-TD

Kiến trúc:Phân phối bảng ngoại vi cắm vào bảng chủ

Bảng ngoại vi:Bộ nhớ, trục, I/O, PMC (cassette hoặc board)

Tổng quan

A20B-2001-0120 là PCB chính cho các bộ điều khiển CNC FANUC D Model D Series 0 ′′ bo mạch chủ định dạng nửa kích thước nằm ở trung tâm của kiến trúc bộ điều khiển 0-D.Nó chiếm một vị trí đặc biệt trong hệ thống thời gian của FANUC 0: một bảng thế hệ giữa nằm giữa các biến thể 0-C kích thước đầy đủ trước đó và các thiết kế kích thước nửa sau đó được sửa đổi.

Thế hệ 0-D tinh chỉnh kiến trúc 0-C với các cập nhật tốc độ xử lý, hỗ trợ giao diện ổ đĩa hàng loạt,và khả năng hệ thống trong khi duy trì cùng một kiến trúc bảng phân tán cơ bản mà làm cho 0-series rất thích nghi.

vai trò của bảng chủ là kiến trúc, không chỉ tính toán. nó là nền tảng vật lý và điện học mà tất cả các bảng khác trong bộ điều khiển được cắm vào. bảng nhớ, bảng điều khiển trục,Bảng I/O, và bảng PMC đều kết nối với A20B-2001-0120 và giao tiếp thông qua nó.

Bảng chủ phối hợp bus mà các bảng ngoại vi này chia sẻ.Nó cũng mang bộ xử lý chính chạy phần mềm điều hành CNC và giải thích các chương trình mã G và mã M điều khiển máy.

0-D của FANUC đã tìm thấy đường vào một số lượng lớn các máy công cụ - trung tâm quay trong cấu hình 0-TD, trung tâm gia công trong cấu hình 0-MD, và các 0-WD khác nhau,Các biến thể 0-PD cho các ứng dụng EDM dây và ấn đâmNhiều máy móc này vẫn còn được sử dụng hiệu quả ngày nay.

A20B-2001-0120 là thành phần giúp chúng hoạt động.

Các thông số kỹ thuật chính

Kiến trúc phân tán Làm thế nào các bộ điều khiển 0-D hoạt động

Hiểu A20B-2001-0120 có nghĩa là hiểu kiến trúc phân tán 0-series.

Bảng chủ không tự cung cấp. Nó không chứa các mạch điều khiển trục, giao diện I / O hoặc bộ nhớ riêng.

Các chức năng này được xử lý bởi các bảng ngoại vi chuyên dụng được cắm vào các đầu nối của bảng chủ.

Bảng chủ định tuyến các tín hiệu bus giữa chúng và cung cấp các tài nguyên xử lý và đồng hồ chung mà chúng cần.

Trong cấu hình 0-D đơn giản nhất, ba bảng ngoại vi đi kèm với máy chủ: một bảng nhớ chứa các thông số và chương trình hệ thống; một bảng trục điều khiển các ổ servo;và một bảng I/O giao tiếp với dây điện trường của máy.

Chương trình thang PMC logic tự động hóa của máy chạy từ một băng đĩa PMC hoặc một bảng PMC chuyên dụng.Bảng trục bổ sung cho điều khiển trục 5 và 6, và các bảng CPU phụ để điều khiển đồng bộ hoặc nhiều đường.

Khả năng cấu hình này là đặc điểm xác định của 0-series.

Cùng một bảng chủ có thể phục vụ một máy quay 2 trục đơn giản hoặc một trung tâm gia công 6 trục phức tạp chỉ bằng cách thay đổi các bảng ngoại vi được lắp đặt.Các nhà sản xuất máy móc và người dùng cuối có thể mở rộng khả năng khi nhu cầu tăng.

Định dạng nửa kích thước

Danh hiệu "nửa kích thước" mô tả kích thước vật lý của A20B-2001-0120 so với các bảng chủ loạt 0 trước đó.Các bảng chủ kích thước đầy đủ trước đây chiếm một dấu chân lớn hơn trong khung điều khiển.

The half-size design reduced the board area while maintaining full functional capability — an engineering evolution that allowed for smaller controller enclosures without sacrificing any of the system's configuration options.

Định dạng kích thước nửa cũng giảm số lượng khe cắm kết nối trên bảng chủ, từ đó xác định số lượng tối đa các bảng ngoại vi có thể được kết nối trực tiếp.

Đối với các cấu hình đòi hỏi nhiều bảng hơn dung lượng trực tiếp của bảng chủ, các bảng phụ hoặc nền mở rộng mở rộng hệ thống.

Tài liệu của FANUC cho cấu hình máy cụ thể xác định chính xác những tấm nào được yêu cầu và cách chúng được sắp xếp.

Dịch vụ bảng điều khiển 0-D

Thất bại của A20B-2001-0120 thường biểu hiện như là sự cố hoàn toàn của bộ điều khiển ̇ hệ thống không khởi động, hoặc nó dừng lại sớm trong trình tự khởi động của nó với báo động hệ thống.Trước khi kết luận bảng chủ đã thất bại, các bảng ngoại vi nên được tháo và đặt lại, kiểm tra các kết nối kết nối và kiểm tra điện áp cung cấp điện.Một số lỗi chính của bảng hiển nhiên hóa ra là lỗi ở cấp độ kết nối hoặc các vấn đề về nguồn cung cấp điện.

Khi bảng chủ được xác nhận là nguồn lỗi, trạng thái sao lưu tham số trở nên quan trọng.

SRAM của bộ điều khiển 0-D chứa các thông số CNC, các thông số PMC và các chương trình bộ phận được lưu trữ thường được hỗ trợ bởi pin và nằm trên bảng nhớ, chứ không phải chính bảng.Trong hầu hết các cấu hình 0-D, dữ liệu máy tính bảng nhớ tồn tại khi thay thế máy tính bảng chủ mà không bị mất, miễn là máy tính bảng nhớ được xử lý chính xác trong quá trình trao đổi.

Quy trình sao lưu và khôi phục cụ thể phụ thuộc vào cấu hình của máy.

Câu hỏi thường gặp

Q1: Máy điều khiển Series 0-D hiển thị tất cả các đèn LED được chiếu khi bật nhưng không có gì xuất hiện trên CRT / màn hình. Bản thân CRT đã được xác nhận hoạt động. Có phải A20B-2001-0120 là lỗi có thể xảy ra không?

Tất cả các đèn LED khi bật mà không khởi động màn hình là phù hợp với bảng chủ không hoàn thành trình tự khởi động của nó.

Tuy nhiên, triệu chứng này cũng có thể là kết quả của một bảng nhớ bị hỏng. Nếu bảng chủ không thể đọc phần mềm hệ thống từ bảng nhớ, nó dừng lại ở giai đoạn này.

Kiểm tra đầu tiên đầu nối và chỗ ngồi của bảng nhớ. Nếu bảng nhớ được đặt đúng và triệu chứng vẫn còn, bảng chính là nghi phạm chính.

Q2: Một thay thế A20B-2001-0120 đã được nhận. Có bất kỳ cài đặt trên chính bảng chủ mà cần phải được chuyển từ gốc?

A20B-2001-0120 có thể có các công tắc DIP hoặc cài đặt bộ nhảy để cấu hình các tùy chọn phần cứng của bộ điều khiển, số trục, loại giao diện và các cài đặt tương tự ở cấp hệ thống.Trước khi loại bỏ bảng gốc, ghi lại hoặc chụp ảnh tất cả các vị trí chuyển mạch và nhảy trên nó.

Bảng thay thế phải được đặt giống hệt nhau. Các cài đặt không chính xác có thể gây ra báo động hoặc hành vi trục không chính xác ngay cả với một bảng hoạt động tốt.

Q3: Máy đã được lưu trữ trong hai năm. Khi khởi động, tất cả các thông số bị mất và bộ điều khiển hiển thị lỗi bộ nhớ. Có phải lỗi là A20B-2001-0120?

Mất các tham số sau khi lưu trữ kéo dài hầu như luôn luôn chỉ ra pin dự phòng SRAM cạn kiệt, chứ không phải là lỗi bảng chủ.

Trong kiến trúc 0-D, pin thường nằm trên bảng nhớ. Kiểm tra và thay pin trên bảng nhớ.

Chỉ khi vấn đề vẫn còn sau khi thay pin, bảng chủ nên được điều tra.

Q4: A20B-2001-0120 có tương thích với bộ điều khiển dòng 0-C hoặc 0-F không?

Dòng 0 sử dụng các khái niệm kiến trúc tương tự trên các thế hệ C, D và F, nhưng các bảng chủ không thể thay thế giữa các thế hệ.

Sự sắp xếp kết nối, thời gian bus và khả năng tương thích của bộ vi xử lý khác nhau.

A20B-2001-0120 được thiết kế đặc biệt cho thế hệ 0-D. Việc lắp đặt nó vào khung 0-C hoặc 0-F có thể dẫn đến sự không phù hợp của đầu nối vật lý hoặc không tương thích điện.

Luôn luôn phù hợp với bảng chủ cho thế hệ điều khiển cụ thể.

Q5: Máy 0-D vẫn đang được sản xuất nhưng các thiết bị điện tử điều khiển đang già đi.

Tái thiết kế cấp bảng điều khiển ️ thay thế tụ điện phân, pin,và bất kỳ thành phần thụ động bị suy giảm kéo dài đáng kể tuổi thọ cho các bảng đang hoạt động nhưng cho thấy các triệu chứng liên quan đến tuổi tác như thiết lập lại liên tục.

Việc thay thế toàn bộ bảng chính là thích hợp khi bảng có sự cố thành phần đã được xác nhận không thể sửa chữa về mặt kinh tế,hoặc khi có một bộ phận dự phòng được thử nghiệm và được sửa chữa và rủi ro sản xuất của một tấm ván gốc cũ là không thể chấp nhận được.

Giữ một bộ phận dự phòng A20B-2001-0120 đã được thử nghiệm tại chỗ là phương pháp giảm thiểu rủi ro thực tế nhất cho một máy 0-D quan trọng trong sản xuất.
