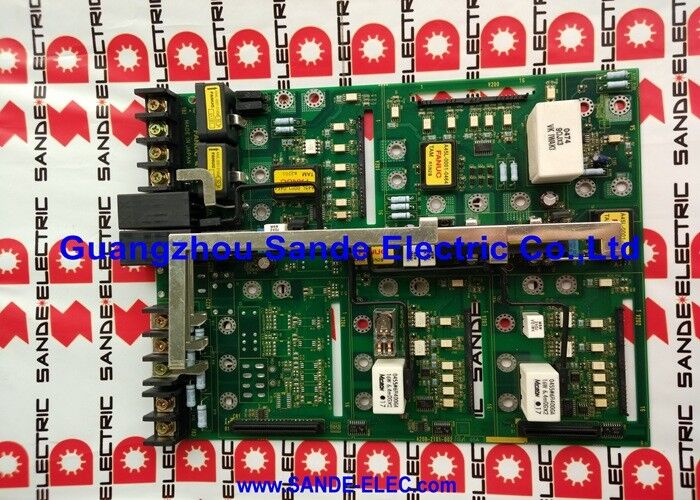

1 PC sử dụng Fanuc A20B-2001-0930 PCB Board A20B20010930 A2OB-2OO1-O93O

FANUC A20B-2001-0930 | PCB điều khiển ổ đĩa servo Alpha SVM1 Type-A — A06B-6079 Trục đơn / 12–80A / Màn hình cảnh báo LCD

Card hàng đầu của Alpha SVM1 — Điều khiển thông minh cho một trục

A20B-2001-0930 là PCB điều khiển Loại A — thẻ trên cùng (mặt trước) — trong các mô-đun bộ khuếch đại servo Alpha trục đơn dòng A06B-6079 của FANUC. Đây là lớp thông minh của mô-đun SVM1: nó nhận lệnh chuyển động từ CNC thông qua giao diện USB Loại A, xử lý phản hồi bộ mã hóa của động cơ servo Alpha, chạy vòng điều khiển servo và điều khiển các bóng bán dẫn điện trong bảng nối dây bên dưới nó.

Một chiếc A20B-2001-0930 điều khiển một trục. Đây là trục đơn tương đương với A20B-2001-0940 (điều khiển ba trục trong mô-đun ba trục SVM3). Mỗi ổ đĩa có trục tương ứng được đếm độc lập, với PCB điều khiển là thành phần chức năng chung trên phạm vi mô-đun SVM1 từ 12A đến 80A.

Màn hình LCD gắn phía trước hiển thị trạng thái và mã cảnh báo cho trục - màn hình hai chữ số cho biết trạng thái vận hành trong quá trình chạy bình thường và số cảnh báo khi xảy ra lỗi. Màn hình này là công cụ chẩn đoán đầu tiên khi trục servo Alpha gặp lỗi: mã cảnh báo trên màn hình LCD xác định xem lỗi nằm ở giai đoạn nguồn, động cơ, bộ mã hóa hay giao diện truyền thông giữa CNC và bộ truyền động.

Thông số kỹ thuật chính

PLC loại A - Thế hệ giao diện trước FSSB

A06B-6079 Alpha SVM sử dụng giao diện Loại A - Tín hiệu điều chế độ rộng xung (PWM) được truyền trên cáp giữa bảng giao diện servo CNC và mô-đun truyền động. A20B-2001-0930 nhận các lệnh dòng điện xung này từ CNC, xử lý chúng thông qua vòng servo và điều khiển các bóng bán dẫn đầu ra tương ứng. Nó cũng trả về tín hiệu cảnh báo và VRDY (tốc độ sẵn sàng) trở lại CNC thông qua cùng giao diện cáp.

Giao diện Loại A này đặt thế hệ SVM A06B-6079 trước giao diện cáp quang FSSB được sử dụng trong dòng A06B-6096 và dòng Alpha i sau này. Hai loại giao diện không tương thích - không thể thay thế ổ đĩa Loại A bằng ổ FSSB mà không thay đổi phần cứng giao diện servo của CNC. Xác nhận loại giao diện từ mô-đun ổ đĩa đã cài đặt trước khi chỉ định thay thế.

Câu hỏi thường gặp

Q1: Trục Alpha SVM1 hiển thị cảnh báo. Làm thế nào A20B-2001-0930 được xác định là nguồn lỗi?

Kiểm tra màn hình LCD trên mặt mô-đun - mã gồm hai chữ số xác định danh mục cảnh báo. Các cảnh báo liên quan đến giao tiếp servo (lỗi VRDY, lỗi giao tiếp) hoặc lỗi khởi tạo thẻ điều khiển trên một trục đơn hướng tới PCB điều khiển A20B-2001-0930. Cảnh báo giai đoạn nguồn (quá dòng, lỗi IPM, lỗi bus DC) chỉ vào hệ thống dây điện/bảng nguồn bên dưới nó. Xác nhận động cơ trục và dây cáp không bị hư hỏng trước khi kết luận thẻ điều khiển bị lỗi.

Câu 2: Sự khác biệt giữa A20B-2001-0930 và A20B-2001-0932 là gì?

Cả hai đều là PCB điều khiển một trục Alpha SVM1 Type-A trong dòng A06B-6079. -0930 bao gồm phạm vi hiện tại SVM1 tiêu chuẩn (12A đến 80A). -0932 được liên kết với mô-đun SVM1-130 (lớp 130A). Chúng không thể thay thế cho nhau — PCB điều khiển phải phù hợp với giai đoạn nguồn mà nó ra lệnh. Xác nhận hậu tố chính xác từ nhãn bảng mạch của mô-đun đã cài đặt.

Câu hỏi 3: Có thể thử nghiệm A20B-2001-0930 một cách độc lập mà không có mô-đun SVM1 đầy đủ không?

Không. Việc xác minh chức năng yêu cầu chạy mô-đun SVM1 hoàn chỉnh với mô tơ servo Alpha được kết nối khi đang tải — các điều kiện không thể lặp lại trên băng ghế nếu không có cụm truyền động đầy đủ. Thử nghiệm hoán đổi với A20B-2001-0930 được xác nhận là tốt trong mô-đun hoàn chỉnh là phương pháp xác minh và chẩn đoán chính xác.

Q4: Có công tắc cấu hình nào trên A20B-2001-0930 phải được đặt chính xác không?

PCB điều khiển Loại A mang các công tắc cấu hình cho các tham số trục và cài đặt giao diện. Trước khi tháo thẻ gốc, chụp ảnh hoặc ghi lại tất cả các vị trí chuyển đổi. Việc thay thế phải được cấu hình giống hệt nhau. Cài đặt công tắc không chính xác sẽ tạo ra lỗi VRDY, mã cảnh báo sai hoặc hoạt động của servo không phù hợp với mong đợi của CNC.

Câu 5: Nguồn gốc của A20B-2001-0930 ở đâu?

Thông qua thị trường hậu mãi ổ đĩa servo FANUC Alpha — các chuyên gia về mô-đun Alpha SVM, các trung tâm sửa chữa ổ đĩa CNC FANUC và các nhà cung cấp dư thừa đã được kiểm tra. Lưu ý rằng nhiều nhà cung cấp hậu mãi chỉ cung cấp A20B-2001-0930 như một phần của mô-đun A06B-6079 SVM1 đã được thử nghiệm hoàn chỉnh chứ không phải dưới dạng thẻ trần, vì việc thử nghiệm riêng lẻ thẻ điều khiển mà không có mô-đun đầy đủ là không khả thi.
