1 PC sử dụng Fanuc A20B-2001-0932 PCB Board A20B20010932 A2OB-2OO1-O932

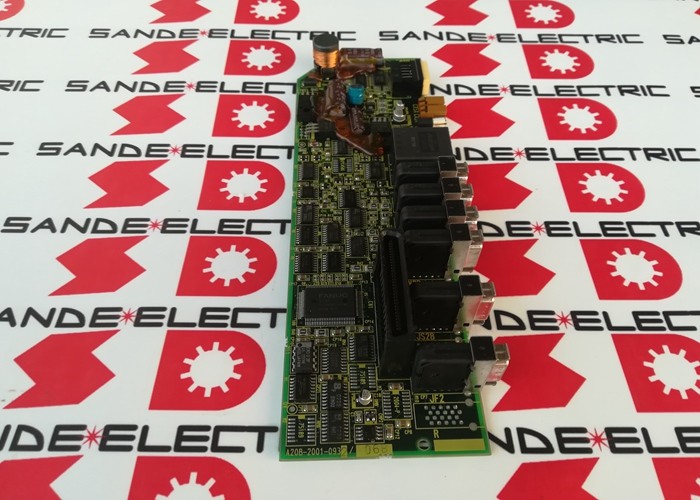

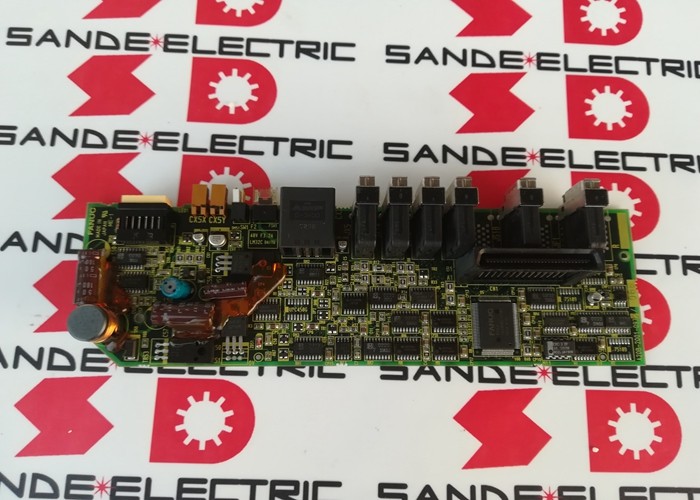

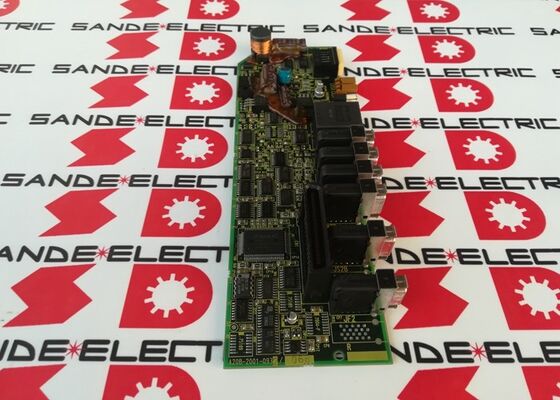

A20B-2001-0932∙ FANUC Alpha SVM1 Servo Control PCB A06B-6079-H106 / Loại A / 48V / 8-Segment Display / Supersedes A16B-2202-0790

Alpha SVM1 Động cơ servo kỹ thuật số thế hệ đầu tiên

FANUC Alpha (dòng α) đại diện cho nền tảng khuếch đại servo kỹ thuật số hiệu suất cao ban đầu của FANUC trước thế hệ Alpha-i sau đó.Các module SVM1 dòng A06B-6079 là các bộ khuếch đại servo trục đơn cho nền tảng này.

A20B-2001-0932 là PCB điều khiển (thẻ phía trước) cho các mô-đun Alpha SVM1 này, bảng thông minh:

Giao tiếp với CNC thông qua giao diện loại A:Giao diện loại A là trước FSSB (Fiber Optic Servo Serial Bus). Nó sử dụng một giao thức giao tiếp khác nhau cho lệnh và phản hồi trục tương thích với Series 16-A, 16-B, 18-A, 18-B, 21TA,và các hệ thống CNC trước FSSB liên quan.

Động cơ servo ALPHA thông qua SVM1 module:DNC Electronics xác nhận các bảng lớp A20B-2001-0930 phục vụ "các mô-đun SVM1 từ 12A đến 80A, điều khiển động cơ Alpha từ A1 / 3000 đến kích thước A22/2000." A20B-2001-0932 phục vụ cùng một gia đình A06B-6079 SVM1.

Các thông số kỹ thuật chính

A20B-2001-093x Gia đình ¢ Alpha SVM1 Control PCBs

Gia đình A20B-2001-093x là nhóm PCB kiểm soát cho các mô-đun trục đơn Alpha SVM1 (A06B-6079):

Sổ hướng dẫn của GE Fanuc Alpha Series cũng liệt kê A20B-2001-0932 liên quan đến SVM1-240 (H107) lưu ý nó là một phần của phạm vi trục đơn mở rộng của loạt Alpha.

Các kịch bản ứng dụng

Alpha SVM1 lỗi bảng điều khiển:Một trung tâm gia công FANUC Alpha series phát triển các báo động truyền thông servo trên một trục cụ thể. A20B-2001-0932 được xác định là lỗi từ nhãn mô-đun truyền động. Thay thế phục hồi trục.

Bảo trì máy CNC cũ hơn:A production line running Series 16-B or 18-B CNC controls with A06B-6079 Alpha servo drives requires A20B-2001-0932 for continued operation — the Alpha generation predates Alpha-i but remains in service on many established machine tools.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa giao diện kiểu A và kiểu B (FSSB) cho ổ đĩa Alpha SVM1 là gì?

Giao diện loại A sử dụng một liên kết hàng loạt chuyên dụng với các đường tín hiệu song song giữa CNC và mỗi bộ khuếch đại servo.FSSB (loại B / FSSB) sử dụng một sợi quang daisy-chain, giảm sự phức tạp của dây dẫn và cung cấp miễn dịch EMI tổng thể. A20B-2001-0932 phục vụ ổ cắm giao diện loại A (dòng A06B-6079). A20B-2100-0540 phục vụ ổ cắm giao diện FSSB (dòng A06B-6096).Đây là các thế hệ phần cứng khác nhau và các bảng không thể hoán đổi.

Câu 2: A20B-2001-0932 có thể thay thế A16B-2202-0790 cũ không?

Sổ tay GE Fanuc Alpha Series liệt kê A16B-2202-0790 là thông số kỹ thuật cũ và A20B-2001-0932 là thông số kỹ thuật hiện tại / mới cho cùng một vị trí bảng.Đối với hầu hết các ứng dụng Alpha SVM1, đây là một thay thế trực tiếp. Xác nhận tính tương thích từ hướng dẫn bảo trì FANUC Alpha series thích hợp trước khi lắp đặt.

Q3: Các động cơ servo Alpha nào được điều khiển bởi mô-đun SVM1 A06B-6079-H106?

DNC Electronics xác nhận các ổ đĩa lớp A20B-2001-0930 (cùng gia đình) "Động cơ Alpha từ kích thước A1 / 3000 đến A22 / 2000." Điện tích đặc tính của mô-đun H106 xác định kích thước khung động cơ tương thíchXác nhận các thông số kỹ thuật động cơ từ tài liệu mô-đun A06B-6079-H106.

Q4: Việc thay A20B-2001-0932 có ảnh hưởng đến các thông số servo không?

Không. Các tham số servo nằm trong bộ nhớ tham số chính của CNC. Sau khi gắn A20B-2001-0932 thay thế, CNC thiết lập lại giao tiếp servo loại A và áp dụng các tham số servo hiện có.Kiểm tra phản ứng trục bình thường ở tốc độ thấp trước khi quay trở lại sản xuất.
