FANUC Circuit Board A20B-2002-0020 A20B20020020 A2OB-2OO2-OO2O

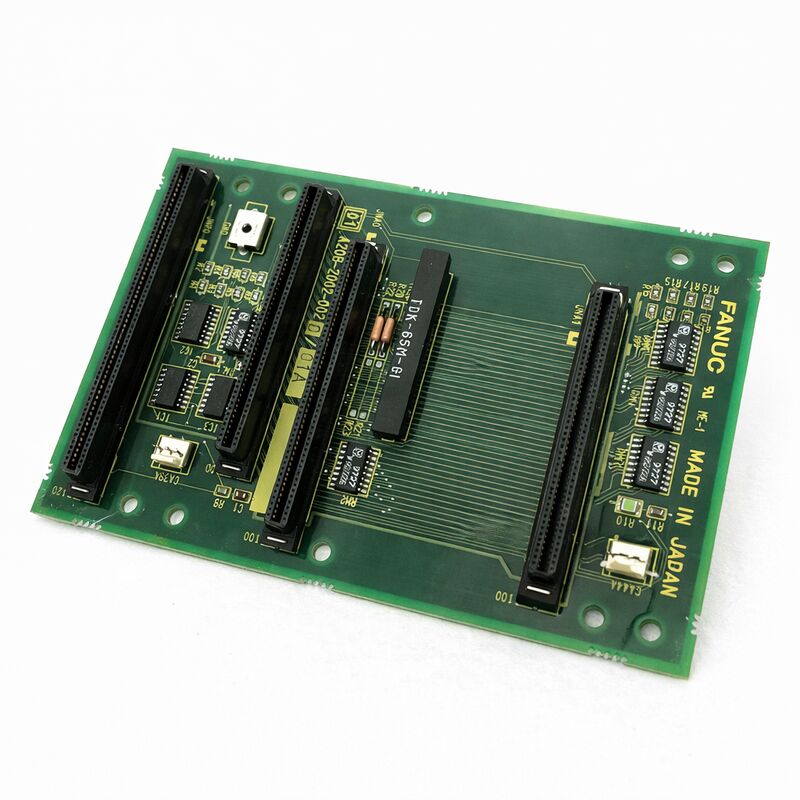

FANUC A20B-2002-0020 ∙ 3-Slot Backplane PCB Series 16 / 18 CNC, Nhật Bản gốc

Số phần:A20B-2002-0020

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Backplane PCB 3 khe giao diện rack

Dòng bảng:A20B-2002

Hệ thống tương thích:FANUC Series 16 / 18 CNC và tương thích

Tổng quan

A20B-2002-0020 là một bảng mạch in nền 3 khe cắm cho các hệ thống CNC FANUC Series 16 và 18.Nó là nền tảng cấu trúc và điện của giá đỡ điều khiển bảng mà tất cả các bảng khác cắm vào.

Bảng CPU chính, đơn vị cung cấp điện và các bảng tùy chọn chiếm ba khe cắm được cung cấp bởi nền này.Mỗi tín hiệu và kết nối điện giữa các bảng này đi qua A20B-2002-0020.

Backplane boards dễ dàng bị bỏ qua trong bảo trì CNC bởi vì chúng hiếm khi bị hỏng. Chúng không chứa các thành phần xử lý hoạt động, không có CPU, không có bộ nhớ, không có logic lập trình. Chức năng của chúng là thụ động:vận chuyển tín hiệu và điện từ vị trí kết nối này sang vị trí kết nối khác, gắn các bảng hoạt động an toàn vào khe cắm của chúng và duy trì sự sắp xếp vật lý của bộ rack.

Bản chất thụ động này cũng là lý do tại sao các lỗi tương đối hiếm gặp. Nhưng khi chúng thất bại - do tổn thương vật lý, mòn kết nối hoặc ô nhiễm - những tác động là toàn hệ thống.Tất cả các bảng trong kệ được ảnh hưởng đồng thời.

A20B-2002-0020 là biến thể 3 khe cụ thể trong loạt Backplane A20B-2002 cho bộ điều khiển Series 16/18.

Ba khe cắm chứa bảng CPU chính, bảng cung cấp điện và một vị trí thẻ tùy chọn bổ sung.

Cấu hình này bao gồm bố cục hệ thống tiêu chuẩn Series 16/18.

Các thông số kỹ thuật chính

Những gì một tấm nền làm

Một bộ điều khiển CNC FANUC không phải là một bảng duy nhất. Nó là một tập hợp các bảng được gắn trong một giá đỡ, mỗi bảng thực hiện một chức năng cụ thể.Các bảng cung cấp năng lượng chuyển đổi điện áp đến các cấp độ điều chỉnh các bảng logic yêu cầuCác bảng tùy chọn ̇ giao diện servo, mô-đun I / O, bảng truyền thông ̇ thêm các khả năng cụ thể.

Những bảng này liên tục liên lạc với nhau.

CPU gửi lệnh đến giao diện servo. giao diện servo trả về dữ liệu vị trí. nguồn cung cấp điện báo cáo trạng thái.Tất cả các thông tin liên lạc này đi qua các dấu vết đồng của nền và các kết nối.

Đường hậu cũng phân phối năng lượng.

Các bảng cung cấp điện đầu ra điện áp được điều chỉnh cho bus nền. Tất cả các bảng rút ra từ các điện áp này nhận chúng thông qua nền.Phân phối năng lượng trung tâm này giữ cho các bảng riêng lẻ không cần các kết nối điện của riêng họ họ cắm vào backplane và rút những gì họ cần.

Sự hỗ trợ vật lý là chức năng thứ ba.

Backplane cung cấp sự giữ chân cơ học cho mỗi bảng, giữ nó ở vị trí và duy trì sự tham gia của đầu nối dưới sự rung động.

Công cụ máy CNC rung động trong quá trình hoạt động - quá trình gia công, bơm chất làm mát, máy vận chuyển chip và chuyển động của máy đều góp phần.

Đơn vị phía sau phải duy trì sự kết nối bảng an toàn thông qua sự rung động này trong suốt thời gian sử dụng của máy.

Các sự cố về Backplane hiếm nhưng phổ biến khắp hệ thống

Hầu hết các lỗi backplane bắt nguồn từ các vị trí kết nối - các kết nối nữ nhận được kết nối cạnh của mỗi bảng.Các đầu nối này trải qua hàng ngàn chu kỳ chèn và tháo trong suốt cuộc đời của máy khi các bảng được thay thế, kiểm tra, và lắp đặt lại.

Chúng phát triển các điểm kháng cao gây ra các lỗi gián đoạn, hoặc chúng bị hư hỏng và tạo ra sự cố kết nối vĩnh viễn.

Thiệt hại vật lý cho bản thân PCB, vết nứt do va chạm, vết hư hại từ công cụ hoặc ăn mòn do nước làm mát xâm nhập có thể cắt đường tín hiệu.một dấu vết bị hỏng giữa hai bảng ảnh hưởng đến con đường truyền thông giữa các bảng cụ thể.

Ô nhiễm là cơ chế lỗi phổ biến khác.

Sương mù chất làm mát trong tủ điều khiển lắng đọng trên bảng mạch theo thời gian.ô nhiễm giữa các kết nối kết nối có thể tạo ra mạch ngắn một phần hoặc tăng kháng tiếp xúc đến điểm suy giảm tín hiệu.

Các cân nhắc thay thế

Thay thế một backplane đòi hỏi phải loại bỏ tất cả các bảng từ giá đỡ đầu tiên.với các kết nối của họ theo dõi để họ được trở lại vị trí chính xác.

Sau khi thay thế mặt sau và các bảng được cài đặt lại, hãy xác minh rằng mỗi bảng đã hoàn toàn ngồi trước khi bật điện.

Một bảng ngồi một phần tạo ra một lỗi trên đường truyền thông của bảng đó.

Vì tất cả các thông tin liên lạc trên mặt sau này đi qua các đầu nối của A20B-2002-0020, một bảng không được sử dụng đầy đủ sẽ tạo ra báo động cho các tín hiệu chạy qua các liên lạc bị lỗi.

Các ý kiến phần mềm và dữ liệu tương tự áp dụng cho bất kỳ bảo trì bộ điều khiển nào cũng áp dụng ở đây.

Câu hỏi thường gặp

Câu 1: Nhiều báo động không liên quan xuất hiện đồng thời sau một sự kiện xe đạp điện. Có thể lỗi là phía sau không?

Nhiều báo động đồng thời trên các chức năng bảng khác nhau phù hợp với một lỗi backplane, cụ thể là một vấn đề phân phối điện hoặc liên lạc bus.

Một lỗi bảng duy nhất thường tạo ra báo động chỉ liên quan đến chức năng của bảng đó.

Nếu CPU, PSU và bảng tùy chọn đều hiển thị báo động cùng một lúc, yếu tố chung giữa chúng the backplane là điểm khởi đầu hợp lý.

Ngoài ra kiểm tra điện áp đầu ra nguồn cung cấp trước khi kết luận backplane là lỗi.

Q2: Một đường truyền thông cụ thể giữa hai bảng thất bại gián đoạn. Tất cả các chức năng khác là bình thường. Đây là một vấn đề nền?

Trục trặc liên tục giữa hai bảng cụ thể trong khi tất cả các bảng khác giao tiếp chính xáchoặc theo dõi mà tuyến đường tín hiệu giữa các vị trí kết nối.

Điều này cụ thể hơn so với lỗi mặt sau chung và có thể được sửa chữa bằng cách làm sạch và xử lý các kết nối kết nối bị ảnh hưởng.

Nếu lỗi liên tục tồn tại sau khi bảo trì kết nối, mặt sau có thể cần thay thế.

Q3: Chất làm mát được tìm thấy bên trong tủ điều khiển. Một số bảng đã được làm sạch.

Vâng, mặt sau được lắp đặt trong cùng một tủ như các tấm khác và tiếp xúc với cùng một sự ô nhiễm.

Làm sạch các vị trí kết nối mặt sau cẩn thận với chất tẩy rửa tiếp xúc an toàn cho điện tử, đặc biệt chú ý đến các khu vực chân kết nối nơi mà chất làm mát có thể kết nối các tiếp xúc liền kề.

Sau khi làm sạch, kiểm tra trực quan dưới hình phóng to trước khi lắp đặt lại bất kỳ bảng nào.

Đừng bật điện cho đến khi mặt sau khô hoàn toàn.

Q4: A20B-2002-0020 có 3 khe khác nhau như thế nào so với các biến thể nền A20B-2002 khác?

Dòng A20B-2002 bao gồm các backplane với số lượng khe khác nhau 1 khe, 2 khe và 3 khe biến thể phù hợp với các cấu hình bộ điều khiển khác nhau.

-0020 đặc biệt cung cấp ba khe cắm cho cấu hình tiêu chuẩn Series 16/18.

Xác nhận số lượng khe của mặt sau hiện có từ nhãn của nó trước khi mua thay thế.

Q5: Sau khi thay thế backplane, một board cho thấy lỗi không tồn tại trước đó. board được xác nhận hoạt động trong backplane cũ.

Một lỗi xuất hiện trên một bảng làm việc trước đây sau khi thay thế mặt sau chỉ ra một vấn đề lắp đặt hoặc bảng không hoàn toàn nằm trong đầu nối của mặt sau mới,các kết nối kết nối bị hư hỏng hoặc không phù hợp trong mặt sau mới, hoặc bảng đã bị hư hại bởi điện tĩnh trong khi xử lý.

Tắt điện, đặt lại tấm bị ảnh hưởng chắc chắn, và thử lại.

Nếu lỗi vẫn tiếp tục, kiểm tra vị trí kết nối trên mặt sau mới để xem có bị hư hỏng.
