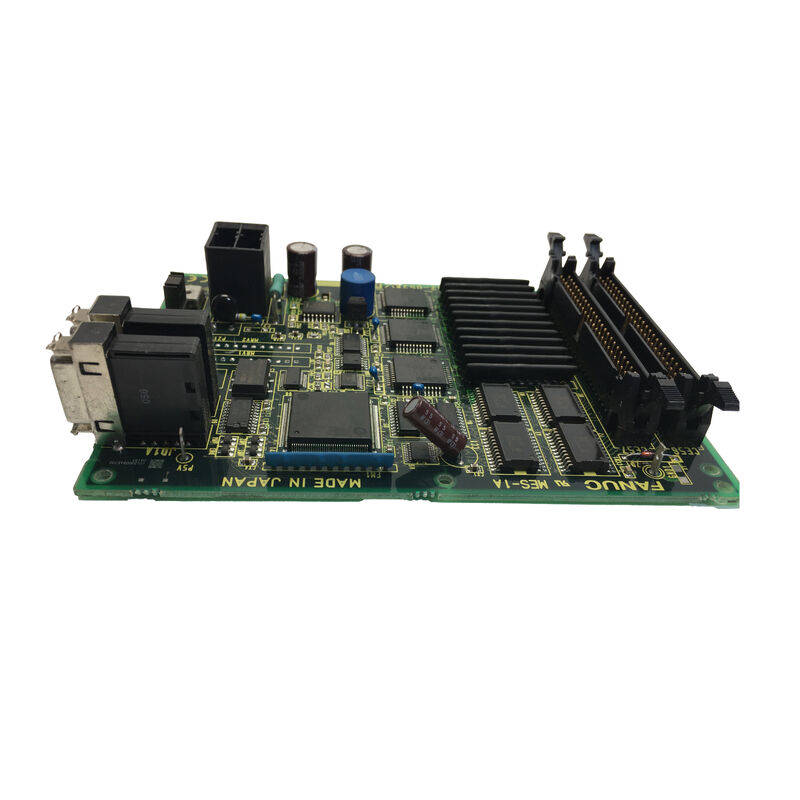

FANUC A20B-2002-0030 | Bo mạch điều khiển bộ khuếch đại servo dòng Alpha SVU1 — Dành cho A06B-6089-H101/H102, SVU1-12 và SVU1-20, Giao diện Loại B, Bo mạch dây A16B-2202-0950

Tổng quan

Bo mạch điều khiển FANUC A20B-2002-0030 là bo mạch điều khiển cho bộ khuếch đại servo dòng Alpha SVU1 (Servo Valve Unit 1, một trục) của FANUC.

Dòng A06B-6089 SVU có triết lý thiết kế khác với dòng mô-đun SVM A06B-6079: trong khi các mô-đun SVM được thiết kế để đặt trong giá cấp nguồn dùng chung với nhiều mô-đun ổ đĩa chia sẻ bus DC chung, các bộ SVU là độc lập — mỗi bộ có nguồn cấp riêng (bộ chỉnh lưu và tụ điện), mạch xả tái sinh riêng và bộ điện tử điều khiển riêng.

Kiến trúc độc lập này cho phép các bộ SVU được lắp đặt ở xa tủ điều khiển chính, gần hơn với các động cơ servo mà chúng điều khiển, chỉ cần cáp lệnh CNC và cáp nguồn AC đến bộ.

Bo mạch điều khiển (A20B-2002-0030) là lớp thông minh bên trong bộ SVU. Nó nhận lệnh servo từ bo mạch điều khiển trục của CNC thông qua giao diện Loại B — một định dạng tín hiệu tương tự, trong đó CNC xuất tín hiệu PWM (xung bật/tắt nhanh với chu kỳ làm việc tỷ lệ với tốc độ được lệnh) thay vì tham chiếu vận tốc tương tự ±10V được sử dụng trong các hệ thống Loại A.

Bo mạch điều khiển giải điều chế các lệnh PWM này trở lại thành các tham chiếu vận tốc, thực thi vòng lặp điều khiển dòng điện và vận tốc, và xuất tín hiệu điều khiển cổng đến tầng công suất IPM (Intelligent Power Module) hoặc IGBT của SVU.

A20B-2002-0030 được sử dụng chung cho cả hai biến thể bộ khuếch đại một trục H101 (SVU1-12, trục 3A) và H102 (SVU1-20).

Cùng một số hiệu bộ phận bo mạch điều khiển bao gồm cả hai vì thuật toán điều khiển và mạch giao diện giống hệt nhau — chỉ có bo mạch dây (A16B-2202-0950 cho H101 so với -0951 cho H102) và tầng công suất IPM khác nhau giữa hai mẫu.

Thông số kỹ thuật chính

Giao diện Loại B — Cách SVU nhận lệnh từ CNC

Giao diện Loại B là hệ thống lệnh servo tương tự độc quyền của FANUC được sử dụng trong các bộ điều khiển CNC Dòng 0 Model D, Dòng 16 và Dòng 18 của những năm 1990.

Hiểu cách nó hoạt động sẽ làm rõ tại sao mạch bo mạch điều khiển của A20B-2002-0030 lại trông như vậy — và tại sao SVU Loại B không thể kết nối trực tiếp với CNC dựa trên FSSB hiện đại mà không có thay đổi phần cứng ở cấp hệ thống.

Trong Loại B, bo mạch điều khiển trục của CNC xuất một tín hiệu PWM cho mỗi trục — một sóng vuông ở tần số sóng mang cố định với chu kỳ làm việc tỷ lệ với vận tốc được lệnh. Chu kỳ làm việc 50% đại diện cho lệnh tốc độ bằng không; chu kỳ làm việc trên 50% đại diện cho chuyển động theo hướng dương, dưới 50% đại diện cho chuyển động theo hướng âm.

Bo mạch điều khiển SVU (A20B-2002-0030) nhận tín hiệu PWM này qua cáp lệnh, sử dụng mạch giải điều chế bên trong để trích xuất tham chiếu vận tốc tương tự từ chu kỳ làm việc, và đưa tham chiếu này vào vòng lặp điều khiển vận tốc.

Điều này trái ngược với giao diện Loại A (được sử dụng trong các mô-đun SVM2 A06B-6079 cũ hơn và các mô-đun FSSB A06B-6096 khác) nơi CNC xuất tín hiệu tương tự ±10V trực tiếp.

Phương pháp PWM của Loại B có khả năng chống nhiễu tốt hơn trên các đường cáp dài (tín hiệu kỹ thuật số so với điện áp tương tự), đó là lý do tại sao Loại B là giao diện được ưa chuộng cho các bộ SVU được lắp đặt ở xa trong vỏ cơ khí của máy thay vì liền kề với tủ CNC chính.

Kiến trúc SVU — Hoạt động độc lập và Lắp đặt từ xa

Thiết kế nguồn cấp độc lập của bộ SVU — mỗi bộ mang theo bộ chỉnh lưu, tụ điện bus DC và trên các mẫu nhỏ hơn (H101, H102) có điện trở xả tái sinh tích hợp — là yếu tố cho phép lắp đặt từ xa. Trong lắp đặt máy công cụ thực tế, điều này có nghĩa là:

Một SVU1-12 (H101) có thể được lắp đặt bên trong cột chính của máy công cụ, ngay liền kề với động cơ servo mà nó điều khiển, chỉ với ba dây dẫn nguồn AC và cáp lệnh chạy về tủ điện chính.

Bus DC, bộ chỉnh lưu và mạch xả tái sinh đều nằm cục bộ với động cơ servo, giảm thiểu chiều dài phân phối bus DC công suất cao (vốn có nhiều nhiễu) và cáp nguồn động cơ (mang xung dòng điện lớn ở tần số PWM).

Kiến trúc phân tán này phổ biến trong các máy CNC lớn, nơi các trục X, Y và Z được tách biệt về mặt cơ khí và cáp động cơ dài từ tủ ổ đĩa trung tâm sẽ gây ra cả vấn đề EMI và sụt áp tại các đầu cuối động cơ.

Kết nối pin bộ mã hóa xung tuyệt đối

Một tính năng đặc biệt của A20B-2002-0030 là cung cấp cho pin dự phòng bộ mã hóa xung tuyệt đối. Không giống như bộ mã hóa tăng dần (mất tham chiếu vị trí khi mất nguồn và cần định vị lại trước mỗi lần sử dụng), bộ mã hóa xung tuyệt đối ghi nhớ vị trí chính xác của chúng qua các chu kỳ nguồn — nhưng chỉ khi một pin dự phòng nhỏ duy trì nguồn cho bộ nhớ bên trong bộ mã hóa khi máy tắt nguồn.

Trong các hệ thống dựa trên SVU sử dụng bộ mã hóa xung tuyệt đối, pin được kết nối với bo mạch điều khiển A20B-2002-0030, bộ này phân phối điện áp pin đến bộ mã hóa thông qua cáp phản hồi.

Pin là một cell lithium nhỏ, thường được đặt trong bộ giữ pin chuyên dụng trên ổ đĩa hoặc trên chính bo mạch điều khiển.

Việc thay pin định kỳ (mỗi 2–3 năm một lần, hoặc khi CNC báo lỗi pin yếu) là một nhiệm vụ bảo trì thiết yếu — việc không thay pin trước khi xả hoàn toàn sẽ dẫn đến mất dữ liệu vị trí tuyệt đối, yêu cầu quy trình quay về tham chiếu cho trục bị ảnh hưởng.

Câu hỏi thường gặp

Q1: SVU1-12 (A06B-6089-H101) đang báo lỗi DCSW (lỗi mạch xả tái sinh). Đây là lỗi bo mạch điều khiển hay lỗi phần công suất?

Lỗi DCSW liên quan đến mạch giám sát xả tái sinh của SVU. Trên các bộ SVU nhỏ hơn (H101, H102), mạch điện trở tái sinh tích hợp được giám sát bởi bo mạch điều khiển — một bộ điều nhiệt trong cụm điện trở báo cáo tình trạng quá nhiệt cho bo mạch điều khiển, sau đó bo mạch điều khiển sẽ tạo ra lỗi.

DCSW có thể do: bộ điều nhiệt bị lỗi (không có lỗi trong điện trở, nhưng bo mạch điều khiển đọc bộ điều nhiệt hở mạch như một lỗi); điện trở tái sinh bị quá tải thực sự (các chu kỳ giảm tốc kéo dài vượt quá định mức nhiệt của điện trở); hoặc tình trạng ngắn mạch trong mạch tái sinh (cầu chì nổ hoặc transistor lỗi trong công tắc tái sinh).

Bo mạch điều khiển chỉ là yếu tố báo cáo cho lỗi này — nguồn gốc lỗi gần như luôn nằm ở phần công suất hoặc cụm điện trở.

Q2: Có thể thay thế bo mạch điều khiển A20B-2002-0030 mà không cần thay thế toàn bộ bộ ổ đĩa SVU không?

Về nguyên tắc là có — bo mạch điều khiển là một cụm riêng biệt về mặt vật lý bên trong bộ SVU và có thể tháo ra và thay thế mà không làm ảnh hưởng đến phần công suất (mô-đun IPM, tụ điện, bộ chỉnh lưu).

Tuy nhiên, việc lắp ráp lại bộ SVU về mặt vật lý đòi hỏi sự chú ý đến giao diện nhiệt giữa bo mạch điều khiển và bo mạch dây, việc lắp đúng tất cả các đầu nối mặt sau và việc nối đất đúng cách cho phần cứng lắp bo mạch điều khiển.

Nhiều trung tâm sửa chữa FANUC chuyên nghiệp thích làm việc với toàn bộ bộ SVU hơn là chỉ bo mạch điều khiển, vì quy trình lắp ráp lại đòi hỏi kiến thức về cấu tạo cụ thể của bộ.

Nếu chỉ thay thế bo mạch điều khiển, bo mạch dây liên quan (A16B-2202-0950 hoặc -0951) nên được kiểm tra đồng thời xem có đầu nối hoặc đường mạch bị hỏng không.

Q3: Một hệ thống SVU Loại B cần được kết nối với một CNC dựa trên FSSB mới hơn. Có bộ chuyển đổi nào không?

Không có bộ chuyển đổi trực tiếp nào để kết nối SVU Loại B tương tự với CNC dựa trên FSSB (Dòng 0i, 16i, 18i, 21i). FSSB là một giao thức nối tiếp quang kỹ thuật số về cơ bản không tương thích với giao diện PWM tương tự Loại B ở cấp độ tín hiệu.

Kết nối SVU Loại B với CNC FSSB đòi hỏi phải thay thế các ổ đĩa SVU bằng các bộ khuếch đại tương thích FSSB (dòng SVM A06B-6096 hoặc bộ khuếch đại dòng βi) và các thay đổi về dây dẫn, nguồn cấp và tham số liên quan.

Đây là một dự án kỹ thuật đáng kể, thường được thực hiện trong quá trình nâng cấp điều khiển máy rộng hơn thay vì sửa chữa khẩn cấp.

Q4: Màn hình LED trên bộ SVU hiển thị gì và nó được sử dụng để chẩn đoán lỗi như thế nào?

Bộ SVU (dòng A06B-6089) có màn hình LED 7 đoạn hiển thị mã lỗi hai ký tự khi phát hiện lỗi.

Màn hình này được điều khiển bởi bo mạch điều khiển A20B-2002-0030 — nếu bo mạch điều khiển bị lỗi đến mức không thể khởi tạo trình điều khiển màn hình, đèn LED sẽ tối hoặc hiển thị một mẫu cố định. Hoạt động bình thường hiển thị "–" (gạch ngang) hoặc một bộ đếm số.

Các mã lỗi trong sổ tay bảo trì FANUC Alpha SVU (B-65195EN) xác định lỗi cụ thể: mã lỗi IPM, mã lỗi điện áp DC thấp, mã lỗi bộ mã hóa và mã lỗi giao tiếp. Màn hình LED là điểm tham chiếu đầu tiên cho bất kỳ chẩn đoán lỗi SVU nào.

Q5: Pin bộ mã hóa xung tuyệt đối trên SVU nên được thay thế bao lâu một lần và điều gì xảy ra nếu nó xả hoàn toàn?

Pin cho bộ mã hóa xung tuyệt đối nên được thay thế mỗi 1–3 năm trong điều kiện bình thường, hoặc ngay lập tức khi CNC báo lỗi pin yếu cho trục bị ảnh hưởng. CNC giám sát điện áp pin thông qua đường phản hồi và tạo ra cảnh báo (thường là các lỗi dòng APC-4xx theo thuật ngữ của FANUC) khi điện áp giảm xuống ngưỡng cảnh báo.

Việc thay pin nên được thực hiện khi CNC được cấp nguồn — hệ thống điều khiển đang hoạt động duy trì bộ nhớ vị trí của bộ mã hóa thông qua nguồn cấp trong khi pin được thay thế, ngăn ngừa mất dữ liệu.

Nếu pin xả hoàn toàn và mất dữ liệu vị trí, vị trí tham chiếu của trục sẽ không xác định — máy không thể sử dụng cho đến khi quy trình làm chủ thủ công (quay về tham chiếu) thiết lập lại điểm dữ liệu vị trí tuyệt đối cho trục bị ảnh hưởng.
