FANUC A20B-2002-0031 | Bo mạch điều khiển bộ khuếch đại servo dòng Alpha SVU — Dành cho ổ đĩa dòng A06B-6089, Giao diện Loại-B, Ngừng sản xuất, Phụ tùng CNC cũ

Tổng quan

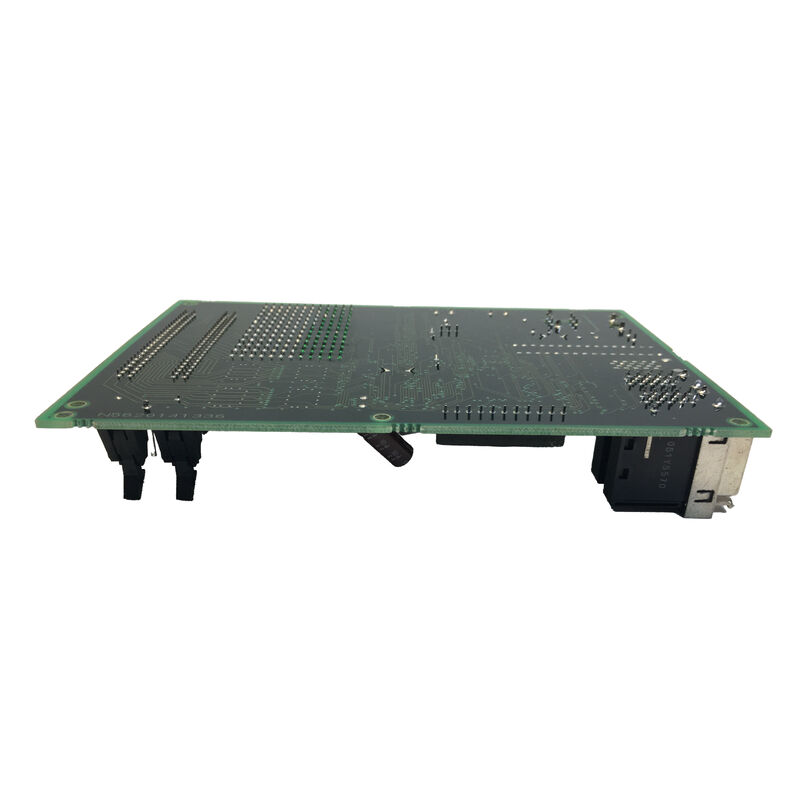

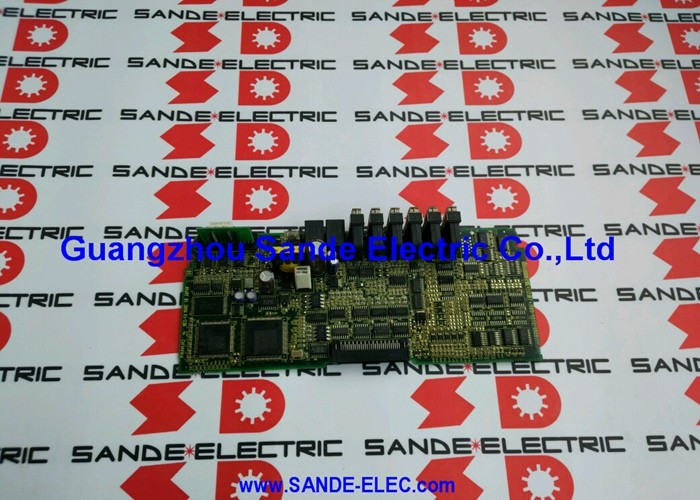

Bo mạch điều khiển bộ khuếch đại servo FANUC A20B-2002-0031 là bo mạch điều khiển bộ khuếch đại servo cho cấu hình ổ đĩa SVU1-40 và các ổ đĩa liên quan của dòng FANUC Alpha.Trong dòng bo mạch điều khiển servo A20B-2002, biến thể -0031 nâng cấp từ -0030 (phục vụ các mẫu SVU1-12 và SVU1-20 nhỏ hơn) để bao phủ các cấu hình SVU1-40 và SVU1-80 có dòng điện cao hơn — ổ đĩa được thiết kế cho các động cơ servo dòng Alpha lớn hơn như α12/2000 và α22/2000.Bo mạch này nằm ở điểm giao thoa giữa điều khiển kỹ thuật số và điện tử công suất cao. Một mặt, nó nhận lệnh servo kỹ thuật số từ hệ thống CNC và xử lý phản hồi bộ mã hóa từ động cơ servo.

Mặt khác, nó xuất tín hiệu điều khiển cổng (gate drive signals) điều khiển các mô-đun công suất thông minh (IPM) hoặc các transistor IGBT cuối cùng chuyển mạch dòng điện động cơ. Mọi thứ xảy ra giữa vị trí được lệnh của CNC và mô-men xoắn thực tế của động cơ đều đi qua các mạch logic trên bo mạch này.

Kiến trúc SVU mà A20B-2002-0031 hỗ trợ là định dạng ổ đĩa độc lập của FANUC — mỗi đơn vị SVU chứa bộ chỉnh lưu nguồn, ngân hàng tụ điện bus DC và mạch xả tái sinh riêng, làm cho nó hoàn toàn tự chứa.

Điều này cho phép các đơn vị SVU được lắp đặt từ xa bên trong cấu trúc máy, gần với các động cơ servo tương ứng của chúng, thay vì yêu cầu một tủ ổ đĩa tập trung.

Bo mạch điều khiển A20B-2002-0031 cho phép hoạt động độc lập này bằng cách cung cấp tất cả trí thông minh điều khiển mà ổ đĩa cần để hoạt động độc lập sau khi được cấp nguồn và điều khiển bởi CNC.

Thông số kỹ thuật chính

Tham số

Giá trị

A20B-2002-0030: SVU1-12 (3A), SVU1-20

A20B-2002-0031: SVU1-40, SVU1-80 (định mức dòng điện cao hơn)

• A20B-2002-0050: SVU1-130 (đơn vị một trục lớn nhất)
• Mỗi phiên bản bo mạch (-0030, -0031, -0050) có các thông số kỹ thuật thành phần hơi khác nhau được điều chỉnh theo mức dòng điện của ổ đĩa mà nó điều khiển — đặc biệt là tỷ lệ bộ khuếch đại cảm biến dòng điện, khả năng dòng điện điều khiển cổng cho các mô-đun IPM lớn hơn trong các ổ đĩa có dòng điện cao hơn và cài đặt ngưỡng quá dòng được lưu trữ trong phần mềm.
• Không thể thay thế -0031 cho -0030 trong ổ đĩa công suất thấp hơn mà không có nguy cơ sai lệch tỷ lệ dòng điện.

Giao diện Loại-B — Cách A20B-2002-0031 nhận lệnh

Giao diện Loại-B phân biệt thế hệ bộ khuếch đại servo FANUC này với các ổ đĩa tương tự Loại-A trước đó (nhận lệnh vận tốc ±10V) và các ổ đĩa kỹ thuật số dựa trên FSSB sau này (nhận lệnh nối tiếp quang sợi kỹ thuật số).

Trong hoạt động Loại-B, thẻ điều khiển trục của CNC xuất tín hiệu PWM — một sóng vuông ở tần số sóng mang cố định với chu kỳ hoạt động tỷ lệ thuận với vận tốc được lệnh. Bo mạch điều khiển trên SVU giải điều chế tín hiệu PWM này để trích xuất lệnh vận tốc, sau đó điều khiển vòng lặp điều khiển dòng điện của động cơ dựa trên tham chiếu này.

Giao diện Loại-B được gặp trong các hệ thống CNC FANUC Series 0C, 15A/B, 16A/B, 18A và 21TA — một thế hệ kéo dài hầu hết những năm 1990 trong sản xuất máy công cụ. Các máy được trang bị các thế hệ CNC này và ổ đĩa Alpha SVU tiếp tục hoạt động trong môi trường sản xuất trên toàn thế giới, làm cho A20B-2002-0031 trở thành một thành phần bảo trì phù hợp bất chấp tình trạng ngừng sản xuất của nó.

Phần mềm và Khớp tham số động cơ

Bo mạch điều khiển A20B-2002-0031 chứa phần mềm triển khai thuật toán điều khiển động cơ servo. Trong phần mềm này, một bộ tham số động cơ xác định độ lợi vòng lặp điều khiển, giới hạn dòng điện và mô hình điện của động cơ (điện trở, điện cảm, hằng số suất điện động ngược). Các tham số này phải khớp với động cơ servo cụ thể được kết nối với ổ đĩa.

FANUC nạp các tham số này vào ổ đĩa trong quá trình cấu hình nhà máy của đơn vị ổ đĩa A06B-6089.

Khi một bo mạch A20B-2002-0031 thay thế được lắp đặt, các tham số động cơ đã được lưu trữ trong phần mềm của bo mạch gốc phải được khôi phục.

Giao diện nhập tham số mặt trước của SVU (truy cập thông qua bốn nút bấm: MODE, UP, DOWN, DATA SET) cho phép nhập tham số thủ công bằng cách tham khảo hướng dẫn bảo trì SVU (B-65195EN).

Ngoài ra, nếu bo mạch gốc bị hỏng vật lý nhưng chip NV-RAM còn nguyên vẹn, chip có thể được chuyển sang bo mạch thay thế để bảo toàn bộ tham số gốc.

Câu hỏi thường gặp

Q1: Làm thế nào để xác định SVU1-40 (A06B-6089-H104) sử dụng A20B-2002-0031 thay vì -0030?

Bảng thông số kỹ thuật của ổ đĩa và hướng dẫn bảo trì dòng FANUC Alpha (B-65195EN) liệt kê rõ ràng thông số kỹ thuật bo mạch cho từng mẫu SVU. H101 (SVU1-12) và H102 (SVU1-20) sử dụng bo mạch -0030.

H104 (SVU1-40) sử dụng -0031 kết hợp với bo mạch dây nối -0040.

Nhãn của ổ đĩa xác nhận thông số đặt hàng (A06B-6089-HXXX), xác định duy nhất nội dung bo mạch. Không bao giờ thay thế -0030 cho -0031 hoặc ngược lại mà không xác nhận khả năng tương thích dòng điện và tham số.

Q2: SVU1-40 hiển thị lỗi DCSW (lỗi mạch xả tái sinh). Đây có phải là lỗi bo mạch điều khiển không?

Lỗi DCSW giám sát mạch xả tái sinh tích hợp của SVU. Trong SVU1-40, sử dụng bộ xả tái sinh ngoài riêng biệt (A06B-6089-H500 hoặc tương tự) thay vì điện trở tích hợp, lỗi có thể chỉ ra: bộ điều nhiệt hở mạch trong cụm điện trở ngoài, kết nối bị lỗi trong mạch giám sát bộ điều nhiệt trên bo mạch điều khiển, hoặc điện trở tái sinh bị quá tải thực sự.

Bo mạch điều khiển là yếu tố báo cáo nhưng hiếm khi là nguyên nhân gốc rễ của DCSW. Kiểm tra bộ xả ngoài và kết nối của nó với ổ đĩa trước khi nghi ngờ bo mạch điều khiển.

Q3: Có thể sử dụng A20B-2002-0031 từ một SVU1-40 đang hoạt động để sửa một SVU1-40 bị lỗi không?

Bo mạch -0031 là bo mạch được chỉ định cho cả SVU1-40 (H104) và SVU1-80 (H105). Tuy nhiên, bo mạch dây nối khác nhau: H104 sử dụng A20B-2002-0040 và H105 sử dụng A20B-2002-0041.

Nếu chỉ bo mạch điều khiển là thành phần bị lỗi, và bo mạch dây nối khác nhau giữa hai mẫu ổ đĩa, việc thay thế bo mạch điều khiển chéo mẫu đòi hỏi phải xác minh rằng bộ tham số phần mềm được lưu trữ trong NV-RAM của bo mạch phù hợp với động cơ đích và cấu hình ổ đĩa.

Nếu NV-RAM chứa các tham số chính xác cho động cơ của ổ đĩa mới, việc thay thế là khả thi.

Q4: Các chế độ lỗi điển hình của A20B-2002-0031 trong các ổ đĩa SVU hoạt động lâu dài là gì?

Lỗi phổ biến nhất liên quan đến tuổi thọ là sự suy giảm tụ điện điện phân trên các đường nguồn bên trong bo mạch — các tụ điện trong khoảng 10–100µF trên nguồn ±15V và +5V của bo mạch điều khiển mất điện dung và tăng ESR sau 10–15 năm hoạt động liên tục.

Điều này biểu hiện dưới dạng hành vi servo không ổn định hoặc dao động trước khi tiến triển đến lỗi hoàn toàn.

Chế độ lỗi phổ biến thứ hai là hỏng dữ liệu NV-RAM — chip NV-RAM lưu trữ tham số động cơ có thể bị lỗi, khiến ổ đĩa khởi động với tham số sai hoặc bằng không, gây ra lỗi servo ngay lập tức. Hư hỏng ESD đối với mạch thu tín hiệu lệnh là chế độ lỗi do sự kiện phổ biến nhất.

Q5: Cần thông tin gì trước khi gửi A20B-2002-0031 bị lỗi đến trung tâm sửa chữa?

Cung cấp: thông số đặt hàng đầy đủ của ổ đĩa SVU (A06B-6089-HXXX), loại động cơ servo được kết nối với ổ đĩa (A06B-XXXX-BXXX từ nhãn động cơ), dòng và mẫu CNC (Series 0C, 16B, 18A, v.v.), mã lỗi hiển thị trên chỉ báo LED của SVU tại thời điểm xảy ra lỗi, và liệu lỗi là đột ngột (do sự kiện, chẳng hạn như sau va chạm hoặc tăng điện áp) hay dần dần (tần suất lỗi tăng lên trong vài tuần hoặc vài tháng).

Thông tin này cho phép trung tâm sửa chữa tái tạo điều kiện lỗi và xác nhận việc sửa chữa có hiệu quả hoàn toàn trước khi trả lại.
