| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2002-0110 |

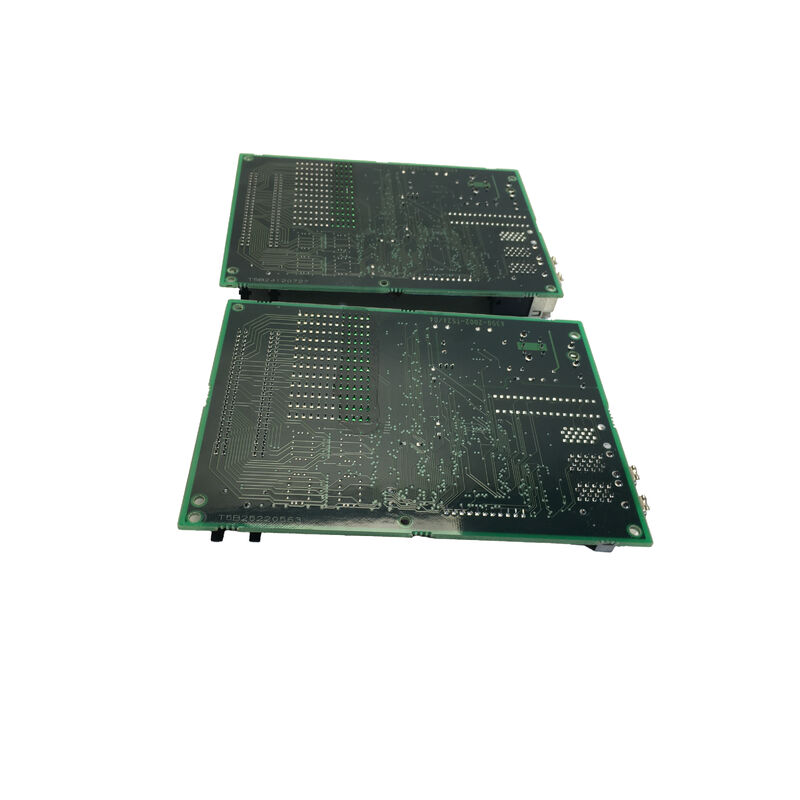

Bo mạch chủ khe cắm 2 FANUC A20B-2002-0110 thuộc dòng A20B-2002 của FANUC — nền tảng vật lý để hai mô-đun điều khiển CNC lắp đặt và hoạt động cùng nhau. Trong kiến trúc kỹ thuật của các bộ điều khiển CNC dòng FANUC Series 16/18, các bộ phận điện tử điều khiển không được tích hợp trên một bo mạch duy nhất mà là một tập hợp các mô-đun chuyên dụng — CPU chính, giao diện servo, tùy chọn I/O, mở rộng bộ nhớ, thẻ giao tiếp — cắm vào bo mạch chủ chung.Tính mô-đun này là một lựa chọn thiết kế có chủ ý: nó cho phép thay thế các mô-đun bị lỗi mà không làm ảnh hưởng đến các mô-đun đang hoạt động, cho phép mở rộng khả năng của hệ thống bằng cách thêm thẻ tùy chọn mới vào khe trống và đơn giản hóa sản xuất bằng cách cho phép FANUC kết hợp các mô-đun để xây dựng các cấu hình CNC khác nhau từ một nền tảng phần cứng chung.Bo mạch chủ là thứ làm cho điều này hoạt động.
Mọi mô-đun trong giá điều khiển FANUC đều cắm vào bo mạch chủ thông qua các đầu nối cạnh — các tiếp điểm mạ vàng khớp với các chân cạnh thẻ ở cạnh dưới của mỗi mô-đun. Thông qua các đầu nối này, bo mạch chủ cung cấp điện áp nguồn (các đường DC đã được điều chỉnh từ bộ nguồn CNC) cho mọi mô-đun đồng thời và cung cấp các đường tín hiệu bus chia sẻ cho phép các mô-đun giao tiếp với nhau.
Đối với bo mạch chủ khe cắm 2, hai mô-đun cùng tồn tại trong môi trường điện chung này.
Định dạng khe cắm 2 của A20B-2002-0110 làm cho nó trở thành cấu hình nhỏ gọn nhất trong dòng sản phẩm — được sử dụng trong các phần bộ điều khiển nơi chỉ hai mô-đun cần chia sẻ một giá đỡ chung, hoặc trong các hệ thống nơi các phần giá đỡ riêng lẻ được sử dụng để phân phối các bộ phận điện tử điều khiển theo không gian trong một tủ lớn.
Các cấu hình giá đỡ FANUC lớn hơn sử dụng các biến thể bo mạch chủ khe cắm 3, 4 hoặc 6 từ cùng họ A20B-2002; mỗi loại xử lý chức năng cơ bản giống nhau nhưng có nhiều vị trí mô-đun hơn.
Thông số kỹ thuật chính
Tham số
| Chức năng | Bo mạch chủ thụ động khe cắm 2 |
|---|---|
| Loại | Thụ động — không có linh kiện chủ động |
| Khe cắm mô-đun | 2 vị trí |
| Dòng | A20B-2002 |
| Vai trò giá đỡ | Kết nối nguồn + bus + tín hiệu |
| Xuất xứ | Nhật Bản |
| Kỹ thuật bên trong bo mạch chủ "thụ động" | Gọi A20B-2002-0110 là bo mạch chủ "thụ động" có nghĩa là nó không chứa bộ vi xử lý, không có bộ nhớ và không xử lý tín hiệu chủ động. Nhưng thụ động không có nghĩa là đơn giản. |
Thiết kế đường dẫn nguồn:
Các đường nguồn của bo mạch chủ mang tải kết hợp của tất cả các mô-đun được lắp đặt đồng thời.
Đối với bo mạch chủ khe cắm 2 trong hệ thống CNC FANUC, điều này có nghĩa là các đường dẫn đồng mang điện áp +5V, ±15V và +24V phải chịu được dòng điện đỉnh của hai mô-đun điều khiển được tải đầy đủ — có thể lên tới vài ampe — mà không bị sụt áp điện trở quá mức và không bị nóng đường dẫn đến mức làm hỏng chất nền PCB. Độ rộng đường dẫn, trọng lượng đồng và thiết kế lỗ xuyên đều góp phần vào tính toàn vẹn của việc cung cấp nguồn điện lâu dài của bo mạch.
Tính toàn vẹn tín hiệu bus:
Các đường dẫn dữ liệu song song trên bo mạch chủ mang tín hiệu kỹ thuật số ở tốc độ lên tới vài chục megahertz.
Ở các tần số này, đường dẫn PCB hoạt động như một đường truyền — trở kháng của nó phải khớp với trở kháng của mạch điều khiển và mạch nhận để ngăn chặn phản xạ tín hiệu gây ra lỗi bus. Cấu trúc lớp của bo mạch chủ, hình học đường dẫn và thiết kế đầu cuối đều được thiết kế cho tính toàn vẹn tín hiệu ở tần số hoạt động được chỉ định.
Cách ly giữa các mô-đun:
Mặc dù có bus chia sẻ, một số tín hiệu trên bo mạch chủ chỉ phải được định tuyến đến các khe cắm cụ thể.
Bản vẽ của bo mạch chủ xác định chính xác chân đầu nối nào là chung cho tất cả các khe cắm và chân nào dành riêng cho từng khe cắm — lỗi trong định tuyến này tại thời điểm thiết kế PCB sẽ khiến hai mô-đun can thiệp vào tín hiệu dành riêng của nhau.Thiết kế bo mạch chủ của FANUC được xác nhận dựa trên toàn bộ các tổ hợp mô-đun có thể được lắp đặt.
Khi A20B-2002-0110 cần thay thế
Lỗi bo mạch chủ hiếm khi xảy ra — bo mạch không có bộ phận chuyển động và không có linh kiện chủ động bị lão hóa và hỏng dưới áp lực điện thông thường. Khi chúng xảy ra, nguyên nhân là cụ thể:
Một đỉnh điện áp trên nguồn AC hoặc bus DC nội bộ của CNC, nếu đủ nghiêm trọng để vượt quá độ bền điện môi của chất nền PCB, sẽ gây ra sự cố cách điện giữa các đường dẫn nguồn và đất liền kề.
Khu vực bị hư hỏng xuất hiện trực quan dưới dạng vật liệu PCB bị cacbon hóa hoặc đổi màu — vết theo dõi — và đại diện cho một mạch ngắn từng phần đang diễn ra có thể bị hồ quang dưới tải hoặc xấu đi dần dần. Bất kỳ bo mạch nào có vết theo dõi nhìn thấy được do sự kiện tăng áp đều phải được thay thế, không tiếp tục sử dụng.
Nước làm mát hoặc nhiễm bẩn xâm nhập:
Môi trường máy công cụ tạo ra sương mù nước làm mát, bụi kim loại và sol khí dầu trong không khí. Qua nhiều năm hoạt động, sự nhiễm bẩn này xâm nhập vào tủ điều khiển và lắng đọng trên bề mặt PCB.
Trên bo mạch chủ, nơi các mặt phẳng nguồn và đất chạy gần nhau trên cùng một bo mạch, một lớp nhiễm bẩn dẫn điện tạo ra các đường rò rỉ gây ra lỗi bus không liên tục hoặc mất ổn định đường nguồn. Làm sạch bo mạch bằng dung môi cấp điện tử phù hợp có thể giải quyết vấn đề tạm thời; nếu sự nhiễm bẩn tích tụ lại, việc thay thế bo mạch sẽ trở nên cần thiết.
Hư hỏng đầu nối vật lý:
Việc cắm và rút mô-đun lặp đi lặp lại — trong nhiều năm bảo trì — dần dần làm mòn các tiếp điểm đầu nối cạnh của bo mạch chủ. Các tiếp điểm bị mòn hoặc bị oxy hóa tạo ra các lỗi mô-đun không liên tục, không thể phân biệt ở cấp hệ thống với một mô-đun bị lỗi.
Kiểm tra trực quan các tiếp điểm đầu nối và kiểm tra thông mạch các chân đầu nối sẽ xác định được chế độ lỗi này.Câu hỏi thường gặp
Q1: Làm thế nào để xác định A20B-2002-0110 là bo mạch chủ khe cắm 2 phù hợp cho một hệ thống CNC cụ thể?
Nhãn số hiệu bo mạch được lắp đặt (thường ở một cạnh của PCB) cũng xác nhận trực tiếp biến thể đã được lắp đặt.
Trong họ A20B-2002, các biến thể khe cắm 2 khác với các biến thể khe cắm 3 hoặc 6 về kích thước vật lý, số lượng khe cắm và đôi khi là chân cắm — luôn khớp với số hiệu chính xác từ cài đặt ban đầu.
Q2: Tất cả các mô-đun từ dòng A20B-2002 có cắm vào bo mạch chủ A20B-2002-0110 không?
Không nhất thiết — khả năng tương thích của mô-đun với bo mạch chủ phụ thuộc vào việc khớp chân cắm và chỉ định khe cắm của bo mạch với yêu cầu giao diện của mô-đun.
Tài liệu phần cứng của FANUC chỉ định mô-đun nào tương thích với biến thể bo mạch chủ nào.
Một số mô-đun dành riêng cho khe cắm (được thiết kế cho vị trí khe cắm cụ thể) và không thể lắp đặt vào khe cắm tùy ý.
Trước khi lắp đặt bất kỳ mô-đun nào vào bo mạch chủ thay thế, hãy xác minh chỉ định khe cắm so với sổ tay phần cứng của CNC.
Q3: CNC có thể tiếp tục hoạt động nếu bo mạch chủ gặp lỗi không liên tục, miễn là nó được khắc phục khi khởi động lại không?
Vận hành hệ thống CNC với bo mạch chủ bị nghi ngờ mang lại rủi ro sản xuất thực tế. Các lỗi bo mạch chủ không liên tục được khắc phục khi khởi động lại cho thấy một tiếp điểm biên hoặc một đoạn ngắn do nhiễm bẩn gần ngưỡng gây ra lỗi dai dẳng.
Tình trạng sẽ xấu đi — khởi động lại không phải là chiến lược bảo trì, đó là dấu hiệu cho thấy việc bảo trì đã quá hạn.
Phản ứng phù hợp là lên lịch kiểm tra và thay thế bo mạch trong cửa sổ bảo trì sớm nhất có thể, giữ một bo mạch chủ dự phòng để giảm thiểu thời gian ngừng hoạt động theo kế hoạch.
Q4: A20B-2002-0110 có giống với A20B-2002-0020 (bo mạch chủ khe cắm 3 cho Series 16/18) không?
Không — -0020 là bo mạch chủ khe cắm 3 và -0110 là bo mạch chủ khe cắm 2. Chúng là các bo mạch khác nhau với kích thước vật lý khác nhau và số lượng khe cắm khác nhau.
Chúng không thể thay thế cho nhau; các điểm lắp, vị trí đầu nối và kích thước khung bo mạch được khớp với các khung giá đỡ cụ thể.
Xác nhận số lượng khe cắm và số hiệu chính xác của bo mạch gốc trước khi đặt hàng thay thế.
Q5: Những biện pháp phòng ngừa nào là cần thiết khi tháo và lắp lại mô-đun trong quá trình thay thế bo mạch chủ?
Tắt nguồn hoàn toàn trước khi bắt đầu. Ghi lại vị trí của mọi mô-đun trước khi tháo — chụp ảnh giá đỡ từ cả mặt trước và mặt sau. Tháo mô-đun bằng lực ấn đều, chắc dọc theo chiều dài của chúng — lắc mô-đun trong quá trình tháo sẽ làm hỏng cả các chân cạnh thẻ của mô-đun và các tiếp điểm đầu nối của bo mạch chủ.
Sau khi thay thế bo mạch chủ, lắp từng mô-đun vào vị trí khe cắm ban đầu đã ghi lại và xác nhận nó đã được lắp chặt hoàn toàn trước khi cấp nguồn.
Khi bật nguồn lần đầu, hãy xác minh tất cả các mô-đun khởi tạo bình thường thông qua màn hình chẩn đoán của CNC trước khi đưa máy trở lại sản xuất.
