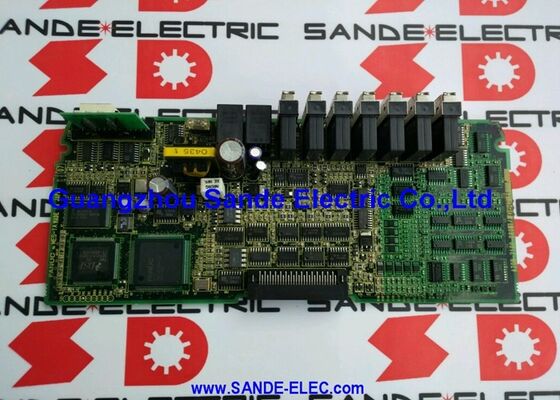

FANUC A20B-2002-0210 High-speed SERIAL BUS INTERFACE BOARD A20B20020210 A2OB-2OO2-O21O

FANUC A20B-2002-0210 PowerPoint C / HSSB giao diện PCB ¢ High-Speed Serial Bus CNC-to-PC Communication Board, A20B-2002 Series, Nhật Bản gốc

Tổng quan

CácFANUC A20B-2002-0210là HSSB (High-Speed Serial Bus) giao diện PCB phần cứng mà làm cho FANUC "Power C" và mở CNC kiến trúc có thể.nó giúp hiểu những gì HSSB được thiết kế để làm.

Vào giữa đến cuối những năm 1990,FANUC nhận ra rằng các nhà sản xuất máy công cụ và người dùng cuối ngày càng muốn tích hợp khả năng tính toán máy tính tiêu chuẩn cùng với điều khiển thời gian thực của CNC, chương trình DNC phát trực tuyến từ máy chủ sàn nhà máy, thu thập dữ liệu sản xuất, quản lý tuổi thọ công cụ và tích hợp quy trình.

Thách thức là các bus mở rộng PC tiêu chuẩn (ISA, PCI) không thể đáp ứng các yêu cầu về độ trễ thời gian thực của trao đổi dữ liệu CNC,và các cổng hàng loạt tiêu chuẩn (RS-232) quá chậm cho việc chuyển chương trình lớnCâu trả lời của FANUC là HSSB ∙ một bus hàng loạt độc quyền được thiết kế đặc biệt cho truyền thông xác định, băng thông rộng giữa một CNC FANUC và một máy tính cùng vị trí.

A20B-2002-0210 là phần cứng phía CNC của kết nối HSSB này.Nó cài đặt trong hệ thống CNC của backplane (hoặc trong một khe cắm chuyên dụng trên một bộ thẻ giao diện FANUC) và quản lý giao thức bus hàng loạt trên phía CNC của liên kết.

Phía PC được phục vụ bởi một thẻ giao diện HSSB đồng hành (thường là một thẻ ISA hoặc PCI được cài đặt trong PC)hai bảng tạo ra một kênh truyền thông chuyên dụng giữa môi trường xử lý thời gian thực của CNC và hệ điều hành chung của máy tính.

Các thông số kỹ thuật chính

HSSB là gì và tại sao nó cần thiết

High-Speed Serial Bus là giải pháp của FANUC để giải quyết khoảng cách tích hợp giữa xử lý CNC thời gian thực và các ứng dụng người vận hành dựa trên máy tính.

Không giống như các phương pháp truyền thông CNC tiêu chuẩn (RS-232 ở tốc độ 9,6 ∼ 38,4kbps, hoặc thẻ nhớ PCMCIA để chuyển chương trình), HSSB cung cấp:

Định thời gian trễ:Giao thức HSSB đảm bảo rằng dữ liệu trạng thái CNC (vị trí máy, tốc độ trục, báo động,(đếm số chương trình) được truyền đến máy tính trong một thời gian giới hạn quan trọng đối với các ứng dụng giao diện người vận hành tùy chỉnh phải hiển thị trạng thái máy tính thời gian thực mà không có sự chậm trễ có thể nhận thấy.

băng thông cao:HSSB hoạt động với tốc độ lớn hơn RS-232, cho phép các chương trình CNC lớn được chuyển từ máy chủ DNC sang bộ nhớ chương trình của CNC trong vài giây thay vì vài phút.

Dữ liệu thời gian thực hai chiều:Không chỉ chuyển chương trình HSSB cho phép ứng dụng máy tính đọc và ghi các tham số CNC, tín hiệu PMC và trạng thái máy trong thời gian gần như thực, cho phép giám sát quy trình phức tạp,điều khiển thích nghi, và các ứng dụng thu thập dữ liệu máy.

Phần mềm tích hợp:FANUC đã cung cấp một thư viện phần mềm (API FANUC HSSB) cho phía PC,cho phép các nhà sản xuất máy công cụ và tích hợp hệ thống viết các ứng dụng tùy chỉnh bằng C hoặc C ++ giao tiếp trực tiếp với CNC thông qua kết nối HSSB.

Kiến trúc Power C

The "Power C" designation in the A20B-2002-0210's description identifies a specific FANUC system integration concept where the CNC hardware (with the A20B-2002-0210 installed) operates alongside a dedicated PC (typically an industrial computer mounted in the same cabinet or closely adjacent) running FANUC's Open CNC softwareTrong cấu hình này:

FANUC CNC xử lý tất cả các chức năng thời gian thực ✓ can thiệp, điều khiển servo thông qua FSSB, thực hiện thang PMC và quản lý I / O máy ✓ ở cấp phần cứng,với các đảm bảo hiệu suất thời gian thực mà điều này đòi hỏi.

Máy tính cá nhân được kết nối xử lý các chức năng không phải thời gian thực nhưng sử dụng nhiều tính toánMáy chủ chương trình DNC (chuyển chương trình lớn từ mạng nhà máy sang CNC), hệ thống ghi lại dữ liệu máy, và bất kỳ ứng dụng xây dựng máy tùy chỉnh nào đòi hỏi một hệ điều hành đầy đủ (Windows,Thông thường) thay vì môi trường hạn chế có sẵn trong giao diện người vận hành của CNC.

A20B-2002-0210 là phần cứng vật lý làm cho kiến trúc song song này có thể ¢ nó là liên kết liên lạc luôn hoạt động đảm bảo hai môi trường xử lý vẫn đồng bộ.

Phương thức và triệu chứng thất bại

Khi A20B-2002-0210 bị trục trặc, các triệu chứng là cụ thể cho liên kết truyền thông HSSB:

Phần mềm máy tính mất kết nối với CNC:Ứng dụng Open CNC hoặc Power C trên PC hiển thị thông báo "Connection CNC lost" hoặc "HSSB error", mặc dù chính CNC tiếp tục hoạt động bình thường thông qua bảng điều khiển của riêng nó.

Chuyển chương trình DNC thất bại:Các chương trình trước đây đã được chuyển từ máy tính đến máy CNC thông qua HSSB không còn có thể được gửi - CNC hoặc không hiển thị hoạt động DNC hoặc tạo ra lỗi liên lạc.

Hiển thị dữ liệu thời gian thực đóng băng:Hiển thị vị trí trục, chỉ số tốc độ trục và màn hình báo động của giao diện máy tính xách tay PC ngừng cập nhật ¢ luồng dữ liệu HSSB từ CNC đến máy tính đã bị gián đoạn.

Kết nối gián đoạn:Thông thường hơn là thất bại hoàn toàn, A20B-2002-0210 xuất hiện như sự gián đoạn kết nối giảm,đặc biệt là sau khi tủ đã hoạt động trong vài giờ (đề xuất sự cố thành phần liên quan đến nhiệt chỉ xảy ra khi bảng đạt đến nhiệt độ hoạt động).

Câu hỏi thường gặp

Q1: FANUC HSSB (A20B-2002-0210) có thể được sử dụng với máy tính hiện đại chạy Windows 10 hoặc mới hơn không?

Giao diện HSSB đòi hỏi thẻ HSSB bên PC (một bảng ISA hoặc PCI riêng biệt) và thư viện phần mềm HSSB của FANUC.và thẻ PCI HSSB có thể thiếu trình điều khiển tương thích với Windows 10/11. Most HSSB-based FANUC systems encountered today are running older industrial PCs with Windows XP or earlier operating systems — replacing the PC in an HSSB system is a significant engineering project that may require FANUC support to identify a compatible current-generation PC interface option (Ethernet-based alternatives to HSSB exist in newer FANUC CNC generations).

Q2: A20B-2002-0210 có giống với bảng HSSB tiêu chuẩn (A20B-8001-0290, A20B-8001-0581) không?

Không, không. The A20B-8001-0XXX series HSSB boards and the A20B-2002-0210 may serve similar functions (CNC-to-PC serial communication) but are different hardware generations and configurations within FANUC's product range.

Dòng A20B-8001 có xu hướng là bảng bên PC ISA-bus, trong khi A20B-2002-0210 được xác định là PCB Power C / HSSB ở phía CNC.Xác nhận số bộ phận cụ thể được yêu cầu từ tài liệu hệ thống hoặc nhãn của bảng được lắp đặt trước khi đặt mua thay thế.

Q3: CNC có thể tiếp tục hoạt động để gia công nếu A20B-2002-0210 bị hỏng không?

Có, trong hầu hết các cấu hình. liên kết HSSB phục vụ các chức năng tích hợp của máy tính (cổng điều khiển, DNC, thu thập dữ liệu)máy I / O) được xử lý bởi bảng CPU chính và phần cứng điều khiển servo, hoạt động độc lập với HSSB.

Nếu A20B-2002-0210 thất bại, máy tính mất kết nối với CNC,nhưng máy thường có thể tiếp tục chạy các chương trình đã được tải vào bộ nhớ của CNC bằng cách sử dụng bảng điều khiển MDI / điều khiển của CNC.

DNC phát trực tuyến các chương trình mới từ PC đến CNC sẽ không có sẵn cho đến khi bảng HSSB được thay thế.

Q4: Những nguyên nhân phổ biến nhất của sự cố A20B-2002-0210 trong các hệ thống được cài đặt là gì?

Sự suy thoái của tụ điện phân trên phần cung cấp điện của bảng là chế độ thất bại liên quan đến tuổi tác phổ biến nhấtvà thậm chí sự gia tăng ESR của tụ điện khiêm tốn có thể gây ra các vấn đề về tính toàn vẹn tín hiệu trong liên kết HSSB.

Các thành phần máy phát/nhận quang HSSB (nếu board sử dụng sợi quang cho liên kết HSSB) có thể bị suy giảm theo thời gian,Giảm công suất quang và cuối cùng gây ra lỗi liên lạc trong điều kiện biên.

Thiệt hại ESD trong quá trình bảo trì PC (nếu tủ PC và CNC được kết nối và một trong hai được mở một cách bất cẩn) là một nguyên nhân phổ biến do sự kiện.

Q5: Có cần sao lưu dữ liệu CNC trước khi thay thế A20B-2002-0210?

A20B-2002-0210 là một bảng giao diện nó không lưu trữ dữ liệu người dùng CNC (các tham số, chương trình, độ dịch chuyển). Thay thế nó không ảnh hưởng đến bất kỳ dữ liệu nào được lưu trữ trong các mô-đun SRAM hoặc FROM của CNC.

Tuy nhiên, nếu cấu hình phần mềm PC bao gồm các cài đặt cụ thể của HSSB (số kênh CNC, địa chỉ liên lạc hoặc tương tự),các cài đặt này trong ứng dụng PC có thể cần phải được xác minh hoặc cấu hình lại sau khi thay thế phần cứng.

Mặt CNC không yêu cầu khôi phục dữ liệu sau khi thay thế bảng HSSB.
