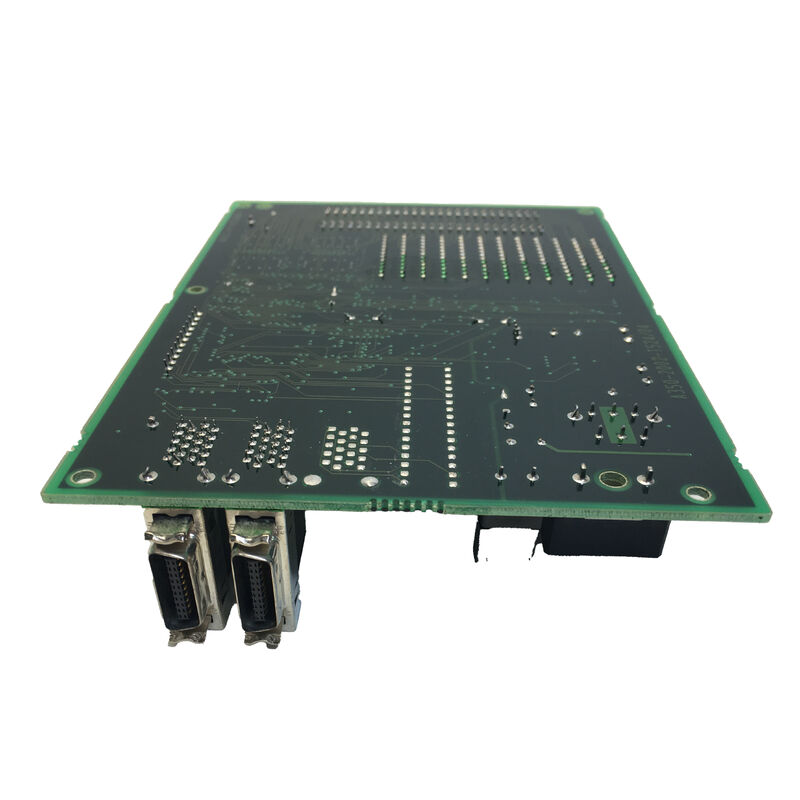

FANUC A20B-2002-0260 A20B20020260 A2OB-2OO2-O26O đã sử dụng

FANUC A20B-2002-0260 | Bo mạch PCB — Card Giao diện CNC Dòng A20B-2002, Phụ tùng Tự động hóa Công nghiệp, Xuất xứ Nhật Bản

Tổng quan

Bo mạch FANUC A20B-2002-0260 thuộc dòng bo mạch in A20B-2002 — một trong những dòng bo mạch PCB được triển khai rộng rãi nhất của FANUC trên các dòng sản phẩm bộ điều khiển CNC, bộ khuếch đại servo và giao diện người vận hành của họ.

Dòng A20B-2002 trong lịch sử đã bao gồm một loạt các bo mạch chức năng trong kiến trúc hệ thống của FANUC: từ các bo mạch kết nối backplane và bo mạch I/O bảng điều khiển vận hành đến các bo mạch điều khiển bộ khuếch đại servo và card giao diện truyền thông tốc độ cao.

Mỗi hậu tố trong cách đánh số A20B-2002-XXXX tương ứng với một chức năng cụ thể và thế hệ hệ thống mục tiêu.

Gia đình A20B-2002 được thiết kế trong một giai đoạn mà kiến trúc CNC của FANUC đang phát triển nhanh chóng — quá trình chuyển đổi từ điều khiển servo tương tự sang kỹ thuật số, giới thiệu các bus servo FSSB sợi quang và ngày càng tích hợp các giao diện người vận hành dựa trên PC đều thúc đẩy danh mục bo mạch PCB biến thể A20B-2002 ngày càng mở rộng.

Do đó, gia đình này đại diện cho một trong những dòng bo mạch FANUC đa dạng về kỹ thuật nhất, phục vụ các vai trò quan trọng trong các hệ thống vẫn hoạt động trong các cơ sở sản xuất trên toàn thế giới.

Là một bo mạch chính hãng do FANUC sản xuất từ Nhật Bản, A20B-2002-0260 được thiết kế và sản xuất theo tiêu chuẩn chất lượng cấp công nghiệp của FANUC — các lớp nền PCB chắc chắn, hàn linh kiện SMT có độ tin cậy cao và lớp phủ bảo vệ khi áp dụng để chống lại độ ẩm và ô nhiễm trong không khí có trong môi trường máy công cụ điển hình.

Yếu tố hình thức nhỏ gọn của bo mạch phù hợp với triết lý thiết kế cắm của dòng A20B-2002, cho phép lắp đặt và tháo gỡ mà không làm xáo trộn các bo mạch liền kề trong giá đỡ điều khiển CNC.

Bối cảnh Dòng A20B-2002

Gia đình bo mạch A20B-2002 nằm trong kiến trúc đánh số A20B lớn hơn của FANUC, bao gồm toàn bộ danh mục sản phẩm của FANUC từ phần cứng CNC đầu những năm 1980 đến các hệ thống robot và CNC thời kỳ 2000.

Trong loạt phụ A20B-2002, các biến thể lân cận phục vụ các chức năng được ghi chép rõ ràng trên phạm vi sản phẩm của FANUC: các bo mạch giao diện I/O bảng điều khiển vận hành quản lý trao đổi tín hiệu giữa các nút bấm máy và PMC CNC, các bo mạch điều khiển bộ khuếch đại servo tạo tín hiệu cổng PWM cho các tầng điều khiển IGBT và các bo mạch giao diện truyền thông tốc độ cao cho phép truyền dữ liệu nối tiếp CNC-sang-PC.

Hậu tố -0260 định vị bo mạch này trong một thế hệ các biến thể A20B-2002 đã giải quyết các yêu cầu kết nối và I/O ngày càng tăng của các hệ thống CNC từ thời kỳ sản xuất những năm 1990.

Cách tiếp cận kỹ thuật của FANUC trong giai đoạn này luôn ưu tiên khả năng tương thích ngược trong các thế hệ sản phẩm đồng thời mở rộng khả năng chức năng — một triết lý được phản ánh trong thiết kế cắm, mô-đun của dòng A20B-2002.

Đặc điểm chính

Tiêu chuẩn chất lượng PCB công nghiệp

Các tiêu chuẩn sản xuất của FANUC cho dòng bo mạch A20B-2002 phản ánh các yêu cầu vận hành CNC công nghiệp 24/7. Máy công cụ chạy điều khiển FANUC thường hoạt động hai hoặc ba ca mà không cần tắt nguồn, đặt các yêu cầu về nhiệt và điện liên tục lên các thành phần PCB của tủ CNC.

A20B-2002-0260, là một bo mạch do FANUC sản xuất, được chế tạo để chịu được các điều kiện này: phạm vi nhiệt độ hoạt động phù hợp với tủ CNC kín (thường từ 0°C đến 55°C), khả năng chịu ẩm cho môi trường công nghiệp không ngưng tụ và khả năng miễn nhiễm EMI phù hợp với việc đặt gần nhiễu chuyển mạch của bộ điều khiển servo và cáp động cơ dòng điện cao.

Việc lựa chọn linh kiện trên các bo mạch dòng A20B-2002 tuân theo tiêu chuẩn của FANUC về ưu tiên IC cấp công nghiệp với phạm vi nhiệt độ hoạt động rộng và tụ điện điện phân được đánh giá cho các điều kiện nhiệt bên trong tủ CNC.

Lớp nền PCB là đa lớp, với các mặt phẳng nguồn bên trong để phân phối điện áp ổn định và các lớp tín hiệu trở kháng được kiểm soát cho các tín hiệu kỹ thuật số tốc độ cao.

Xác minh mua hàng và tương thích

Khi tìm nguồn cung ứng bất kỳ bo mạch A20B-2002-XXXX nào để thay thế, việc xác nhận số hiệu bộ phận chính xác — bao gồm hậu tố bốn chữ số đầy đủ và bất kỳ ký hiệu sửa đổi firmware nào trên nhãn của bo mạch — là điều cần thiết.

Hai bo mạch A20B-2002 có số hậu tố khác nhau có thể trông giống nhau về mặt vật lý (cùng yếu tố hình thức, bố cục đầu nối tương tự) nhưng phục vụ các chức năng hoàn toàn khác nhau trong các hệ thống CNC khác nhau.

Sách hướng dẫn bảo trì của hệ thống chủ xác định rõ ràng bo mạch cụ thể và vị trí khe cắm của nó; đây luôn phải là tài liệu tham khảo chính khi mua bộ phận thay thế.

Câu hỏi thường gặp

Q1: Làm thế nào để xác định đúng bo mạch thay thế A20B-2002-0260 khi bo mạch gốc bị hỏng đến mức không đọc được nhãn?

Sách hướng dẫn bảo trì của hệ thống CNC hoặc robot chủ chứa danh sách bộ phận xác định từng bo mạch theo vị trí khe cắm hoặc khoang mô-đun của nó — đây là tài liệu tham khảo cuối cùng. Tài liệu của nhà sản xuất máy công cụ và màn hình cấu hình hệ thống của CNC cũng có thể xác định các bo mạch tùy chọn đã cài đặt.

Nếu không có sách hướng dẫn, kỹ sư dịch vụ FANUC hoặc trung tâm sửa chữa chuyên dụng có thể xác định bo mạch từ các đầu nối dây nịt của hệ thống và cấu hình đã biết của bộ điều khiển CNC hoặc robot.

Q2: Bo mạch A20B-2002-0260 có thể sửa chữa được không, hay phải thay thế hoàn toàn?

Việc sửa chữa ở cấp độ linh kiện có thể thực hiện được thông qua các trung tâm sửa chữa chuyên dụng FANUC được trang bị các thiết bị kiểm tra phù hợp. Khả năng thực hiện phụ thuộc vào chế độ lỗi: suy giảm tụ điện do lão hóa, lỗi IC riêng lẻ do sự kiện ESD và các chân đầu nối bị hỏng đều có thể sửa chữa ở cấp độ linh kiện.

Thiệt hại vật lý PCB do hỏa hoạn điện, đoản mạch dòng điện trực tiếp hoặc ẩm xâm nhập có thể khiến bo mạch không còn kinh tế để sửa chữa.

Một đánh giá chuyên dụng khi nhận bo mạch sẽ xác định phương án phù hợp — sửa chữa, trao đổi hoặc thay thế.

Q3: Bo mạch A20B-2002-0260 có lưu trữ bất kỳ dữ liệu cụ thể nào của máy cần được lưu trước khi tháo ra không?

Điều này phụ thuộc vào vai trò chức năng cụ thể của bo mạch trong hệ thống chủ. Hầu hết các bo mạch giao diện và I/O trong dòng A20B-2002 là không trạng thái — chúng không mang dữ liệu người dùng, tham số hoặc lưu trữ chương trình và có thể được thay thế mà không cần sao lưu dữ liệu.

Nếu bo mạch phục vụ một chức năng liên quan đến dữ liệu cấu hình đã lưu trữ (chẳng hạn như địa chỉ nút trường hoặc tham số truyền thông), dữ liệu này nên được ghi lại trước khi tháo. Việc xác nhận chức năng của bo mạch trong sách hướng dẫn bảo trì của hệ thống chủ sẽ làm rõ liệu có cần sao lưu dữ liệu hay không.

Q4: Cần những biện pháp phòng ngừa xử lý ESD nào cho A20B-2002-0260?

Tất cả các bo mạch PCB FANUC trong dòng A20B-2002 đều chứa IC logic CMOS và lưỡng cực dễ bị phóng tĩnh điện. Chỉ xử lý bằng dây đeo cổ tay ESD được nối đất với điểm nối đất của tòa nhà, trên thảm chống tĩnh điện, trong môi trường được kiểm soát ESD.

Vận chuyển và lưu trữ trong bao bì chống tĩnh điện. Không bao giờ đặt bo mạch trên bề mặt thông thường, bìa cứng hoặc bao bì nhựa. Thiệt hại ESD có thể tiềm ẩn — một bo mạch có vẻ hoạt động sau sự kiện ESD có thể bị hỏng sớm trong quá trình hoạt động.

Q5: Bo mạch A20B-2002-0260 đã tân trang hoặc dư thừa có thể tin cậy cho việc bảo trì máy công cụ quan trọng cho sản xuất không?

Một bo mạch đã tân trang hoặc dư thừa từ một chuyên gia FANUC uy tín là một lựa chọn khả thi và được sử dụng rộng rãi cho việc bảo trì hệ thống cũ.

Các chỉ số chất lượng chính: phương pháp kiểm tra của nhà cung cấp (bo mạch phải được kiểm tra trên hệ thống hoặc thiết bị kiểm tra FANUC tương thích, không chỉ kiểm tra bằng mắt), các điều khoản bảo hành (12 tháng là tiêu chuẩn công nghiệp cho bo mạch FANUC đã tân trang) và bất kỳ bằng chứng nào về việc làm mới linh kiện có hệ thống (thay thế tụ điện là hạng mục dịch vụ liên quan đến tuổi thọ quan trọng nhất).

Các bo mạch từ máy đã ngừng hoạt động với lịch sử hoạt động được ghi lại, được kiểm tra và bảo hành bởi một chuyên gia, mang rủi ro chấp nhận được cho việc triển khai sản xuất.
