| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2002-0771 |
Trong một bộ điều khiển robot FANUC, backplane là xương sống điện chung kết nối tất cả các bảng chức năng bên trong tủ điều khiển.Bus địa chỉ, bus dữ liệu, và tín hiệu điều khiển thông qua các đầu nối cạnh trên PCB nền. nền làm cho kiến trúc điều khiển đa bảng có thểBus được xác định mà không có dây dẫn trực tiếp từ điểm đến điểm giữa mỗi bảng.

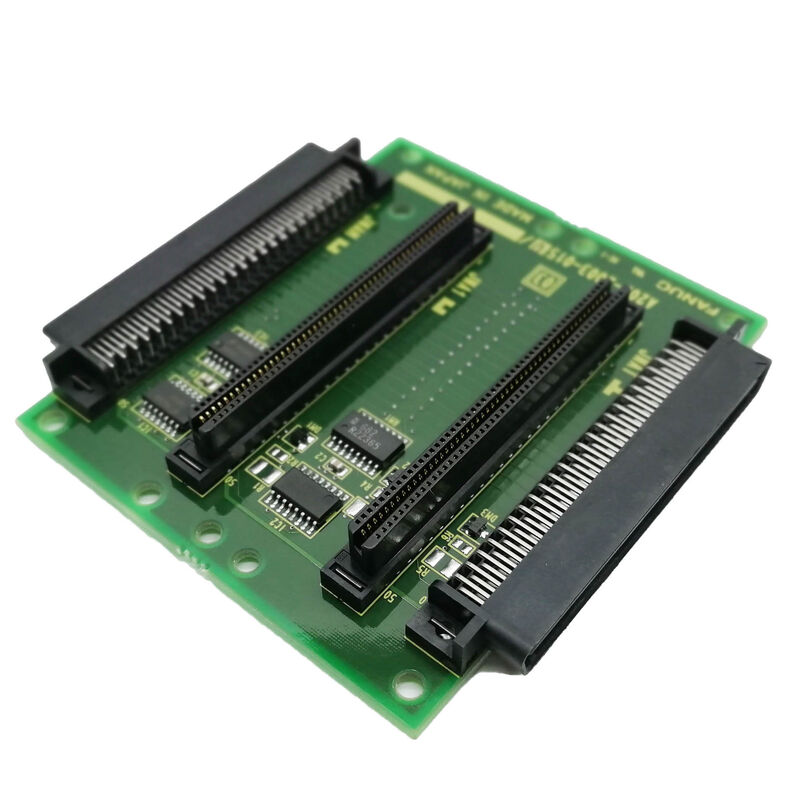

A20B-2002-0771 là PCB tạo thành mặt sau 2 khe cắm bên trong tập hợp FANUC A05B-2400-C060.A20B-2002-0771 là bảng mạch bên trong nó.
| Parameter | Giá trị |
|---|---|
| Các khe | 2 |
| Đơn vị chủ | A05B-2400-C060 |
| Nhóm | Robot Backplane PCB |
| Đánh giá | /02B |
| Dòng | A20B-2002 |
Các cấu hình 2 khe chứa hai bảng trong lắp ráp backplane.backplane 2 khe cắm nhỏ gọn này được sử dụng khi chỉ có hai bảng cần chia sẻ cùng một backplane bus:
Cấu hình CPU + bảng I/O:Một khe cắm chứa bảng CPU điều khiển robot; khe cắm thứ hai chứa bảng giao diện I / O hoặc giao tiếp.
Cấu hình bảng I/O kép:Cả hai khe cắm đều mang các bảng I / O cho dung lượng I / O kỹ thuật số mở rộng trong một nhà nền duy nhất.
Cấu hình chức năng chuyên dụng:Hai bảng đặc biệt về chức năng đòi hỏi giao tiếp ở mức xe buýt chia sẻ nền 2 khe cắm.
Các yếu tố hình dạng nhỏ của A05B-2400-C060 / A20B-2002-0771 2-slot backplane làm cho nó phù hợp với cấu hình bộ điều khiển robot nhỏ gọn nơi một backplane lớn hơn sẽ không phù hợp.
lỗi máy điều khiển robot:Một bộ điều khiển robot FANUC phát triển các lỗi liên lạc bus liên tục giữa các bảng.PCB bên trong A20B-2002-0771/02B được thay thế- Truyền thông được khôi phục.
Dự kiến thay thế nền:Một hệ thống robot FANUC được cải tạo điện tử toàn diện thay thế A20B-2002-0771 như là một phần của việc đổi mới thành phần có hệ thống để kéo dài tuổi thọ của bộ điều khiển robot.
Q1: A20B-2002-0771 là PCB mặt sau hoặc đơn vị A05B-2400-C060 hoàn chỉnh?
A20B-2002-0771 là PCB bên trong đơn vị hoàn chỉnh."FANUC A05B-2400-C060 2 SLOT BACKPLANE W/ A20B-2002-0771/02B BOARD". Xác nhận những gì cần thiết cho sửa chữa cụ thể (đơn vị hoàn chỉnh hoặc PCB chỉ) trước khi đặt hàng.
Q2: Các mô hình bộ điều khiển robot FANUC nào sử dụng A05B-2400-C060 với A20B-2002-0771?
Danh hiệu A05B đặt nó trong dòng sản phẩm phần cứng bộ điều khiển robot của FANUC.Xác nhận từ tài liệu điện của bộ điều khiển robot hoặc hướng dẫn bảo trì mà đơn vị backplane được chỉ định.
Q3: Việc thay thế A20B-2002-0771 có yêu cầu hỗ trợ chương trình robot không?
Bản thân PCB nền không lưu trữ các chương trình robot. Tuy nhiên, như một biện pháp phòng ngừa chung trước khi bất kỳ bảo trì phần cứng bộ điều khiển robot,sao lưu tất cả các chương trình robot và các biến hệ thống vào phương tiện truyền thông bên ngoài. Điều này bảo vệ dữ liệu trong trường hợp không có khả năng của một vấn đề bất ngờ trong quá trình bảo trì.
Q4: Hậu quả của một PCB nền A20B-2002-0771 thất bại là gì?
Một PCB nền bị hỏng làm hỏng tín hiệu bus giữa các bảng mà nó kết nối.mã báo động robot ngẫu nhiên không liên quan đến một bảng cụ thểRobot điều khiển hành vi không ổn định hoặc không khởi động chính xác.Sự suy thoái tín hiệu bus từ các dây dẫn bị hư hỏng hoặc oxy hóa kết nối trên PCB nền tạo ra các mẫu lỗi gián đoạn khó chẩn đoán này.
Q5: Việc sửa đổi /02B có quan trọng đối với A20B-2002-0771 không?
Sau /02B xác định một sửa đổi phần cứng cụ thể. Các sửa đổi sau này thường tương thích ngược. Khi mua thay thế, sửa đổi /02B được ưa thích để phù hợp với bảng được cài đặt.Nếu chỉ có phiên bản sửa đổi trước đó, kiểm tra bất kỳ yêu cầu sửa đổi tối thiểu nào trong tài liệu bảo trì của bộ điều khiển robot trước khi lắp đặt.
