Fanuc A20b-2902-0180 Servo Module A20B20020810 A2OB-2OO2-O81O

FANUC A20B-2902-0180 | Mô-đun Điều khiển Servo PCB — Dòng A20B-2902, Bo mạch Giao diện Servo Cắm, Phụ tùng Công nghiệp CNC, Xuất xứ Nhật Bản

Tổng quan

Mô-đun FANUC A20B-2902-0180 thuộc dòng sản phẩm A20B-2902 — một loạt các mô-đun điều khiển servo cắm nhỏ gọn, đóng vai trò cầu nối giữa bo mạch xử lý trung tâm của hệ thống CNC và các tầng khuếch đại servo.

Trong kiến trúc điều khiển CNC của FANUC từ cuối những năm 1980 đến những năm 1990, các mô-đun dòng A20B-2902 thường được lắp vào các khe cắm chuyên dụng trên bo mạch CPU chính hoặc một bo mạch chủ servo riêng biệt, cung cấp tín hiệu điều khiển servo tương tự hoặc kỹ thuật số, tiếp nhận tín hiệu phản hồi và thực thi vòng lặp điều khiển trục cho các trục được điều khiển bởi CNC.

Mã tham chiếu chéo A350-2902-T186/01 xác định một cụm lắp ráp hoặc thông số kỹ thuật phụ liên quan đến mô-đun này — một thông lệ phổ biến của FANUC, nơi cùng một bo mạch chức năng mang cả số PCB A20B và tham chiếu cụm lắp ráp A350, với số A350 xác định một cụm lắp ráp phụ đã được xây dựng, có thể bao gồm các thành phần phần cứng hoặc phần mềm bổ sung ngoài PCB trần.

Liên kết "Soft 9070" xác định thế hệ phần mềm điều khiển servo mà mô-đun này dành cho — phần mềm điều khiển servo của FANUC được phiên bản hóa một cách có hệ thống, với mỗi phiên bản được tinh chỉnh cho các loại động cơ, độ phân giải bộ mã hóa và các tham số vòng lặp điều khiển cụ thể.

Phiên bản phần mềm được lưu trữ trong firmware trên chính mô-đun, và khả năng tương thích giữa phiên bản phần mềm servo và hệ thống động cơ/bộ mã hóa được kết nối là một yêu cầu lắp đặt quan trọng.

Giống như tất cả các bo mạch dòng A20B-2902, A20B-2902-0180 là một mô-đun công nghệ gắn bề mặt (SMT) — nhỏ gọn, mật độ cao và được quản lý nhiệt để hoạt động đáng tin cậy trong môi trường tủ điện kín của CNC.

Thiết kế nhỏ gọn của nó cho phép lắp đặt mà không chiếm nhiều không gian bảng điều khiển, đồng thời cung cấp khả năng xử lý servo thời gian thực mà chuyển động CNC hiện đại yêu cầu.

Thông số kỹ thuật chính

Dòng A20B-2902 trong bối cảnh

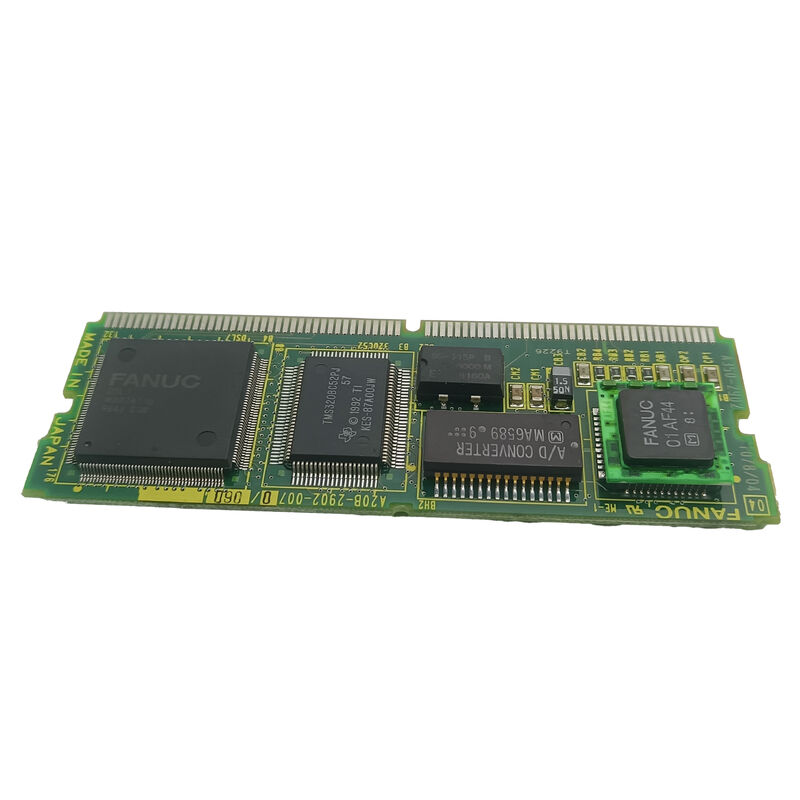

Dòng A20B-2902 bao gồm nhiều loại PCB liên quan đến servo trong hệ sinh thái CNC của FANUC — từ các mô-đun điều khiển servo kỹ thuật số hai trục (như A20B-2902-0070) đến các mô-đun giao diện trục chính (A20B-2902-0236), các mô-đun bộ nhớ DRAM (A20B-2902-0630) và các mô-đun bộ nhớ SRAM.

Điểm chung của dòng sản phẩm này là vai trò của chúng như các bo mạch con cắm — các PCB nhỏ gọn được cắm vào các vị trí xác định trên các cụm bo mạch chủ lớn hơn của FANUC để bổ sung hoặc mở rộng các khả năng hệ thống cụ thể.

Vị trí của A20B-2902-0180 trong dòng sản phẩm này với tư cách là một mô-đun điều khiển servo đặt nó vào phần quan trọng về chuyển động của hệ thống CNC.

Các mô-đun điều khiển servo trong thời kỳ này chịu trách nhiệm tiếp nhận các vị trí trục được tính toán bởi CPU CNC (cập nhật mỗi chu kỳ nội suy — thường là mỗi 1-8ms tùy thuộc vào thế hệ điều khiển) và thực thi các vòng lặp điều khiển dòng điện và vận tốc tần số cao hơn (ở tần số PWM, thường là 4-8kHz) để chuyển đổi các lệnh vị trí thành mô-men xoắn động cơ.

Cấu trúc điều khiển phân cấp này — nội suy chậm trong CPU CNC, vòng lặp servo nhanh trong mô-đun servo chuyên dụng — là nền tảng của kiến trúc điều khiển servo của FANUC.

Phiên bản phần mềm servo và khả năng tương thích của mô-đun

Chỉ định "Soft 9070" liên quan đến A20B-2902-0180 là rất quan trọng. Các phiên bản phần mềm servo của FANUC mã hóa các tham số động cơ cụ thể, hệ số luật điều khiển và bộ tính năng được tùy chỉnh cho các thế hệ động cơ servo và bộ mã hóa cụ thể.

Một mô-đun chạy Soft 9070 được ghép nối với các động cơ servo, bộ mã hóa và thế hệ hệ thống CNC mà nó được thiết kế.

Việc lắp đặt một mô-đun điều khiển servo với phiên bản phần mềm không tương thích — ví dụ, thay thế một mô-đun có số Soft khác khi yêu cầu một phiên bản cụ thể — có thể dẫn đến: tỷ lệ hằng số mô-men xoắn không chính xác (khiến trục chạy sai tốc độ đối với một sai số vị trí nhất định), diễn giải sai số xung bộ mã hóa (gây đếm sai vị trí), hoặc các tình huống báo động do cài đặt độ lợi của vòng lặp servo không khớp với đặc tính cơ học của động cơ.

Xác nhận khả năng tương thích phiên bản phần mềm trước khi lắp đặt A20B-2902-0180 thay thế cũng quan trọng như việc xác nhận mã bộ phận vật lý khớp.

Tín hiệu chẩn đoán và nhận dạng lỗi

Lỗi mô-đun điều khiển servo trong hệ thống CNC FANUC biểu hiện dưới dạng các mã báo động cụ thể từ hệ thống servo. Các loại báo động phổ biến liên quan đến mô-đun điều khiển servo (thay vì động cơ, cáp hoặc tầng công suất) bao gồm:

Báo động giao tiếp servo: Mô-đun điều khiển xử lý giao tiếp nối tiếp với các bộ khuếch đại servo — nếu mạch giao tiếp của mô-đun bị lỗi, CNC không thể nhận trạng thái sẵn sàng của servo, dẫn đến báo động lỗi khởi tạo servo.

Báo động sai lệch vị trí: Nếu thanh ghi lỗi vị trí của mô-đun servo tích lũy nhanh hơn khả năng phản hồi của vòng lặp điều khiển — do lỗi tầng khuếch đại hoặc tham số điều khiển bị hỏng trong firmware của mô-đun — CNC sẽ báo lỗi theo dõi quá mức.

Lỗi đồng thời nhiều trục: Vì một mô-đun điều khiển có thể phục vụ nhiều trục (tùy thuộc vào cấu hình CNC), lỗi mô-đun thường biểu hiện dưới dạng báo động đồng thời trên tất cả các trục mà nó điều khiển, thay vì lỗi một trục đơn lẻ, có khả năng cao là vấn đề về động cơ hoặc cáp.

Câu hỏi thường gặp

Q1: Làm thế nào để xác định phiên bản phần mềm servo (số Soft) chính xác cho một bộ phận thay thế A20B-2902-0180?

Phiên bản phần mềm servo được in trên nhãn của mô-đun được lắp đặt ban đầu, hoặc có thể tìm thấy trong màn hình thông tin hệ thống của CNC (có thể truy cập thông qua phím SYSTEM trên bảng MDI). Tài liệu của nhà sản xuất máy công cụ cũng quy định phiên bản phần mềm servo yêu cầu.

Khi tìm nguồn cung ứng A20B-2902-0180 thay thế, hậu tố sửa đổi firmware trên bo mạch (ví dụ: /02A) nên được khớp với bản gốc nếu có thể. Việc không khớp phiên bản phần mềm servo có thể gây ra báo động servo hoặc hành vi trục không chính xác.

Q2: Có thể sửa chữa A20B-2902-0180 ở cấp độ linh kiện hay chỉ có thể thay thế?

Việc sửa chữa ở cấp độ linh kiện có thể thực hiện được đối với các trung tâm sửa chữa FANUC có kinh nghiệm, có quyền truy cập vào các thiết bị thử nghiệm và thiết bị kiểm tra tải động cơ servo phù hợp. Các hạng mục sửa chữa phổ biến trên các mô-đun dòng A20B-2902 bao gồm tụ điện điện phân SMD (liên quan đến tuổi thọ), IC gắn bề mặt bị hỏng do sự kiện ESD và bộ điều chỉnh điện áp bị lỗi.

Cấu trúc SMT nhỏ gọn yêu cầu các công cụ sửa chữa SMD chính xác và kỹ thuật viên lành nghề. Đối với các máy có tính chất sản xuất quan trọng, một bo mạch trao đổi đã được kiểm tra là con đường nhanh hơn; sửa chữa ở cấp độ linh kiện là lựa chọn kinh tế hơn về lâu dài cho các cơ sở có khả năng sửa chữa.

Q3: A20B-2902-0180 có cần khớp với bo mạch chủ CNC cụ thể mà nó sẽ được lắp đặt không?

Có, theo nghĩa là bo mạch chủ CNC phải có khe cắm tương thích và giao thức giao diện cho A20B-2902-0180. Mô-đun cắm vào một khe cắm xác định — kích thước khe cắm, số chân kết nối và giao thức tín hiệu trên các chân đó phải khớp.

Ngoài ra, phần mềm hệ thống của CNC phải nhận dạng và khởi tạo phiên bản phần cứng cụ thể của mô-đun.

Trước khi lắp đặt bộ phận thay thế, hãy xác nhận số bộ phận bo mạch chủ CNC đích và khe cắm mà mô-đun chiếm dụng so với hướng dẫn bảo trì của CNC.

Q4: Cần những biện pháp phòng ngừa ESD nào khi xử lý A20B-2902-0180?

A20B-2902-0180 chứa các IC CMOS và lưỡng cực nhạy cảm với phóng tĩnh điện. Luôn xử lý bằng dây đeo cổ tay ESD được kết nối với điểm nối đất, trên thảm chống tĩnh điện, tránh xa vải tổng hợp, thảm và các vật liệu tạo tĩnh điện khác.

Chỉ vận chuyển và bảo quản mô-đun trong túi chống tĩnh điện. Không bao giờ đặt mô-đun trên bề mặt bìa cứng hoặc nhựa thông thường.

Thiệt hại ESD thường tiềm ẩn — bo mạch có thể hoạt động sau sự kiện ESD nhưng sẽ hỏng sớm trong vòng vài ngày hoặc vài tuần trong điều kiện hoạt động.

Q5: Mô-đun có nhãn A350-2902-T186/01. Đây có phải là cùng một bộ phận với A20B-2902-0180 không?

Có. FANUC sử dụng hai số cho nhiều bộ phận: số A20B-XXXX-XXXX xác định bo mạch in (PCB) trần, trong khi số A350-XXXX-XXXXX xác định cùng một bộ phận trong ngữ cảnh cụm lắp ráp hoặc đóng gói phụ kiện — nó có thể bao gồm bo mạch trần cộng với bất kỳ firmware được lắp đặt tại nhà máy, vỏ bảo vệ hoặc phụ kiện nào. Đối với mục đích mua sắm và thay thế, cả hai số đều đề cập đến cùng một mục chức năng và có thể sử dụng một trong hai số để tìm nguồn cung ứng bộ phận thay thế chính xác.

Xác nhận cả hai số khi liên lạc với nhà cung cấp để tránh nhầm lẫn.
