| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2002-0850 |

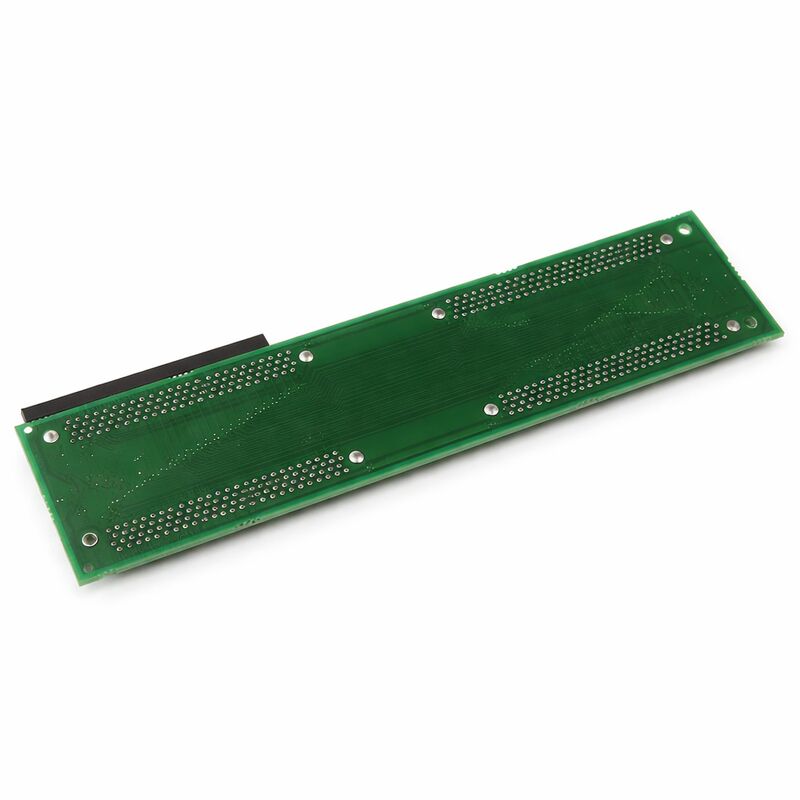

A20B-2002-0850 là một bảng nền một khe cắm từ dòng A20B-2002 của FANUC dòng PCB cơ sở hạ tầng giá đỡ được sử dụng trong kiến trúc điều khiển CNC mô-đun của FANUC.Bản thân Backplane không chứa firmware và không thực hiện xử lýNó là nền tảng vật lý và điện cho một khe cắm mô-đun điều khiển: nó hướng điện áp cung cấp đến mô-đun,mang các tín hiệu liên lạc bus giữa mô-đun và nền chính của giá đỡ, và cung cấp giao diện kết nối cơ học mà mô-đun cắm vào.
Kiến trúc CNC mô-đun của FANUC sử dụng các bảng nền của số lượng khe khác nhau và ba khe ️ kết hợp bên trong một kệ điều khiển để tạo ra cấu hình cụ thể mà một nhà chế tạo máy cần. A20B-2002-0850 xử lý chính xác một khe cắm. Khi cấu hình của máy đòi hỏi phải chứa một tùy chọn hoặc mô-đun mở rộng duy nhấtmột bảng máy chủ dữ liệu 1 khe cắm backplane cung cấp vị trí đó mà không để lại khe trống trong giá đỡ.
Trục trặc nền thường bị xác định sai là lỗi mô-đun vì các triệu chứng trông giống hệt nhau cho thấy mô-đun đã thất bại.. Bước chẩn đoán tách hai: di chuyển mô-đun nghi ngờ đến một khe cắm được biết đến tốt của cùng một loại. Nếu mô-đun hoạt động trong khe cắm thay thế,Backplane của khe cắm ban đầu là nguồn lỗi.
Nguyên nhân thất bại phổ biến:
Thay thế backplane không yêu cầu sao lưu dữ liệu - bảng lưu trữ không có gì.
| Parameter | Giá trị |
|---|---|
| Số phần | A20B-2002-0850 |
| Dòng | A20B-2002 |
| Số lượng khe | 1 |
| Loại | Đường hậu thụ động |
| Chức năng | Phân phối công suất + tín hiệu |
| Tình trạng | Có sẵn |
| Nguồn gốc | Nhật Bản |
Q1: Làm thế nào tôi có thể xác nhận nền thay vì mô-đun là bị lỗi?
Di chuyển mô-đun nghi ngờ đến một khe cắm được biết là tốt của cùng một loại trong cùng một bộ điều khiển. Nếu mô-đun hoạt động chính xác trong khe cắm thay thế, mặt sau của khe cắm gốc là nguồn lỗi.Nếu mô-đun thất bại trong cả hai khe cắmMột kiểm tra liên tục của nguồn điện và tín hiệu của backplane bằng cách sử dụng hướng dẫn kết nối phần cứng CNC cũng có thể xác nhận tính toàn vẹn của dấu vết mà không cần một mô-đun dự phòng.
Câu 2: Thay thế A20B-2002-0850 có yêu cầu thay đổi tham số không?
Không. Backplane không lưu trữ dữ liệu và không có tham số có thể cấu hình. Sau khi thay thế vật lý, cài đặt lại mô-đun, bật điện, và xác minh mô-đun giao tiếp đúng.Không cần thay đổi phần mềm hoặc tham số trừ khi bản thân mô-đun cũng được thay thế đồng thời.
Q3: Có thể sử dụng một backplane 2 khe thay vì A20B-2002-0850 1 khe không?
Không có số khe khác nhau không thể thay thế mà không có sửa đổi vật lý đối với khung gầm rack.Các 1 khe backplane phù hợp với không gian vật lý và các vị trí kết nối được phân bổ cho một vị trí khe đơnMột bảng 2 khe sẽ tạo ra một sự không phù hợp chiều với khung và các bảng liền kề.
Q4: Có rủi ro ESD khi xử lý một tấm nền thụ động không?
Có, mặc dù thấp hơn so với các bảng xử lý hoạt động. sử dụng dây đeo cổ tay ESD.tay cầm bởi các cạnh bảng, và tránh trượt bảng trên bề mặt không chống tĩnh.
Q5: Máy kết nối trên A20B-2002-0850 bị hư hỏng nhưng dấu vết dường như còn nguyên vẹn. Có thể sửa chữa chỉ bằng đầu nối không?
Nếu hư hại chỉ giới hạn ở đầu nối, vỏ bị nứt, thất bại liên lạc cá nhân, sửa chữa ở cấp đầu nối có thể khả thi với các công cụ sửa chữa SMD thích hợp.Kiểm tra rằng không có PCB pad đồng được nâng lên trong sự kiện thất bạiNếu các pad bị hư hỏng, thay thế kết nối trở nên không thực tế và thay thế toàn bộ bảng là con đường chính xác.
