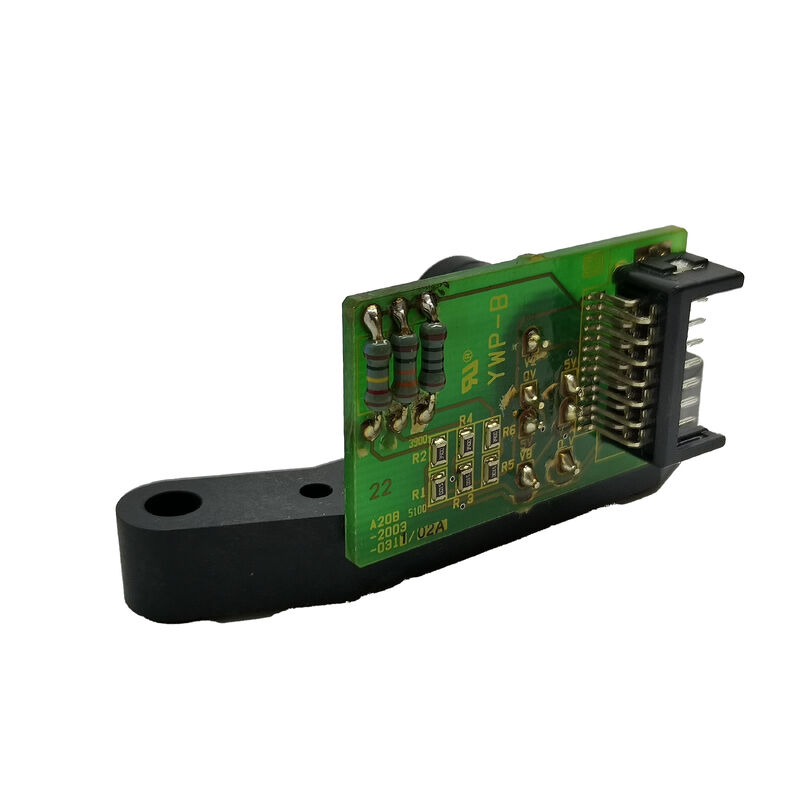

| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2003-0580 |
Bo mạch chủ 2 khe cắm FANUC A20B-2003-0580 là nền tảng cấu trúc và điện tử cho một phần hai mô-đun nhỏ gọn của khung điều khiển CNC FANUC.Trong hệ thống phân cấp điện tử CNC, bo mạch chủ thường nhận được ít sự chú ý nhất; nó không có firmware, không có màn hình và không có tham số có thể điều chỉnh, nghĩa là nó hiếm khi được xem xét cho đến khi có sự cố xảy ra. Tuy nhiên, khi nó bị lỗi — điều này không phổ biến nhưng xảy ra thông qua các cơ chế lỗi cụ thể — lỗi của nó là rõ ràng: các mô-đun được lắp đặt trong đó ngừng hoạt động hoàn toàn.
Để hiểu rõ vai trò của A20B-2003-0580, bạn nên hình dung một tủ điều khiển CNC FANUC được mở ra để bảo trì.
Bên trong, các cụm điện tử chính nằm trong khung giá đỡ — một cấu trúc kim loại có các thanh dẫn hướng mà các bảng mạch in trượt vào theo chiều ngang, kết nối với các đầu nối cạnh ở phía sau.
Bo mạch chủ là bảng mạch chạy dọc theo phía sau của giá đỡ, cung cấp các đầu nối cạnh đó và các đường mạch đồng kết nối chúng.
Khi một bảng CPU trượt vào khe 1 và một thẻ mở rộng bộ nhớ trượt vào khe 2, hai bảng đó được kết nối điện với nhau — và với bộ nguồn của CNC — thông qua các đường mạch trên bo mạch chủ A20B-2003-0580.
Cấu hình "2 khe cắm" xác định đây là bo mạch chủ nhỏ gọn, hai vị trí — kích thước bo mạch chủ nhỏ nhất trong dòng khung của FANUC, phù hợp với các cấu hình điều khiển chỉ cần hai mô-đun được đặt cùng nhau trong một khung giá đỡ duy nhất.
Các cấu hình lớn hơn sử dụng bo mạch chủ 3 khe cắm (A20B-2003-0280), 4 khe cắm và 6 khe cắm cho các cụm mô-đun mở rộng hơn.
Thông số kỹ thuật chính
Tham số
| Chức năng | Bo mạch chủ 2 khe cắm |
|---|---|
| Loại | Thụ động (không có linh kiện chủ động) |
| Khe cắm | 2 vị trí mô-đun |
| Dòng | A20B-2003 |
| Kiến trúc | Kết nối khung mô-đun CNC |
| Xuất xứ | Nhật Bản |
| Bo mạch chủ thực sự làm gì — Chi tiết kỹ thuật | Sự đơn giản bề ngoài của bo mạch chủ che giấu kỹ thuật được thiết kế cẩn thận bên dưới. Các đường mạch đồng của A20B-2003-0580 mang: |
Bộ nguồn CNC cung cấp điện áp DC đã được điều chỉnh — thường là +5V, ±15V và +24V trong thế hệ CNC FANUC sử dụng dòng bo mạch chủ này — đến các đường cấp nguồn của bo mạch chủ.
Từ đó, nguồn điện được phân phối đến mọi mô-đun được cắm vào các khe cắm của bo mạch chủ thông qua các đầu nối cạnh.Chiều rộng đường mạch và trọng lượng đồng trên các đường cấp nguồn của bo mạch chủ được định cỡ để mang dòng điện tổng hợp của tất cả các mô-đun có thể được cắm — thách thức kỹ thuật là tổng mức tiêu thụ dòng điện thay đổi đáng kể tùy thuộc vào sự kết hợp mô-đun nào được lắp đặt.
Đường mạch bus dữ liệu:
Giao tiếp mô-đun-mô-đun trong kiến trúc bo mạch chủ FANUC sử dụng bus song song hoặc nối tiếp chạy qua các đường mạch bo mạch chủ. Các tín hiệu điều khiển, đường địa chỉ và đường dữ liệu kết nối mô-đun CPU với các mô-đun tùy chọn và I/O thông qua các đường mạch bo mạch chủ này.
Hình dạng đường mạch, phối hợp trở kháng và định tuyến phải duy trì tính toàn vẹn tín hiệu ở tốc độ bus được sử dụng — thiết kế bo mạch chủ kém gây ra lỗi bus và lỗi giao tiếp không liên tục, là một trong những vấn đề khó chẩn đoán nhất trong các hệ thống CNC phức tạp.Đường mạch toàn vẹn tín hiệu:
Ngoài bus dữ liệu chính, bo mạch chủ còn định tuyến các tín hiệu điểm-tới-điểm riêng lẻ giữa các mô-đun cụ thể — các đường ngắt, tín hiệu chọn chip, đường phân phối xung nhịp — mỗi đường có yêu cầu định tuyến riêng.
Một đường mạch bị đứt sẽ gây ra sự cố cụ thể, có thể tái lập trong đường tín hiệu bị ảnh hưởng.Lỗi bo mạch chủ — Hiếm nhưng Cụ thể
Lỗi bo mạch chủ không phổ biến vì bảng mạch không chứa linh kiện chủ động nào có thể bị hao mòn hoặc quá nhiệt. Nhưng chúng xảy ra, thông qua các cơ chế cụ thể:
Một sự tăng áp đột ngột trong nguồn AC, nếu vượt quá khả năng bảo vệ của bộ nguồn CNC, có thể gây ra quá áp trên các đường cấp nguồn của bo mạch chủ. Kết quả thường là sự cố điện môi của chất nền PCB giữa các đường nguồn và đất được đặt gần nhau — có thể nhìn thấy dưới dạng hư hỏng theo dõi (các đường cacbon hóa tối màu trên bề mặt PCB) hoặc trong các trường hợp cực đoan là các đường mạch bị cháy.
Hư hỏng thường cục bộ nhưng có thể ảnh hưởng đến nhiều đường mạch nếu năng lượng đủ cao.Theo dõi nhiễm bẩn:
Sương làm mát hoặc bụi kim loại xâm nhập vào tủ điều khiển trong nhiều năm hoạt động sẽ lắng đọng một lớp màng dẫn điện trên các bề mặt PCB lộ ra. Trên bo mạch chủ nơi các đường nguồn và tín hiệu chạy gần nhau, lớp màng dẫn điện này có thể tạo ra các đường rò rỉ — các lỗi ngắn mạch mềm gây ra lỗi giao tiếp bus thất thường hoặc suy giảm điện áp chậm trên các đường cấp nguồn.
Các triệu chứng ban đầu tinh tế (lỗi CNC không liên tục) và trở nên tồi tệ hơn dần dần khi nhiễm bẩn tích tụ.Mòn và ăn mòn tiếp xúc đầu nối:
Các đầu nối cạnh trên bo mạch chủ — các tiếp điểm mạ vàng tiếp xúc với các chân cạnh thẻ của mô-đun — có thể bị oxy hóa hoặc mòn sau nhiều năm và nhiều lần cắm bảng mạch.
Các tiếp điểm bị suy giảm tạo ra các vấn đề kết nối không liên tục cực kỳ khó chẩn đoán cho đến khi tình trạng đầu nối vật lý được kiểm tra.Hư hỏng vật lý:
Bảo trì khung giá đỡ liên quan đến việc sử dụng lực quá mức khi cắm hoặc rút mô-đun — làm cong các thanh dẫn hướng thẻ, làm căng các điểm lắp của bo mạch chủ, hoặc làm rơi dụng cụ lên bo mạch chủ đã lắp đặt — có thể làm nứt các đường mạch PCB hoặc làm hỏng các tiếp điểm đầu nối cạnh.
Chẩn đoán lỗi bo mạch chủ so với lỗi mô-đunThách thức chẩn đoán chính với lỗi bo mạch chủ là phân biệt chúng với lỗi mô-đun.
Hoán đổi mô-đun bị nghi ngờ lỗi sang khe cắm hoạt động tốt đã biết (nếu có) hoặc vào khung giá đỡ hoạt động tốt đã biết.
Nếu mô-đun hoạt động chính xác ở khe cắm khác hoặc khung giá đỡ khác, bo mạch chủ của khe cắm ban đầu bị nghi ngờ.
Nếu mô-đun cũng bị lỗi ở vị trí hoạt động tốt đã biết, thì bản thân mô-đun là bộ phận bị lỗi.
Kiểm tra các tiếp điểm đầu nối cạnh của bo mạch chủ xem có bị oxy hóa, gãy chân hoặc vật lạ không. Sử dụng đồng hồ vạn năng để đo điện trở từ các điểm cấp nguồn trên bo mạch chủ đến các chân tương ứng tại đầu nối của mỗi khe cắm — hở mạch hoặc điện trở cao trên đường mạch nguồn xác nhận lỗi đường mạch bo mạch chủ.
Câu hỏi thường gặp
Q1: Bo mạch chủ 2 khe cắm (A20B-2003-0580) có thể được thay thế bằng một biến thể bo mạch chủ A20B-2003 khác không?
Kích thước và chân cắm đầu nối khác nhau giữa các biến thể.
Bo mạch chủ biến thể khác sẽ không lắp vừa khung giá đỡ giống nhau hoặc cung cấp kết nối bus chính xác cho các mô-đun đã lắp đặt. Luôn sử dụng số hiệu bộ phận chính xác đã được lắp đặt ban đầu.
Q2: Việc thay thế bo mạch chủ A20B-2003-0580 có yêu cầu bất kỳ thay đổi tham số CNC hoặc cấu hình lại phần mềm nào không?
Không. Bo mạch chủ không lưu trữ dữ liệu có thể lập trình và không có cài đặt cấu hình. Việc thay thế nó hoàn toàn là cơ khí — tháo các mô-đun đã lắp đặt cẩn thận, rút bo mạch chủ cũ ra khỏi khung giá đỡ, lắp bo mạch chủ thay thế và lắp lại các mô-đun.
Các tham số, chương trình và dữ liệu PMC của CNC vẫn còn trong bộ nhớ SRAM và FROM của mô-đun và không bị ảnh hưởng bởi việc thay đổi bo mạch chủ. Bật nguồn và xác minh rằng tất cả các mô-đun khởi tạo bình thường.
Q3: CNC có mã báo động không liên tục và biến mất khi bật lại nguồn. Bo mạch chủ có thể chịu trách nhiệm không?
Có — lỗi bo mạch chủ không liên tục (tiếp điểm đầu nối không ổn định, oxy hóa đường mạch một phần, theo dõi nhiễm bẩn) là nguồn gốc đã biết của các báo động CNC không liên tục và không thể lặp lại. Khó khăn là các vấn đề không liên tục khó chẩn đoán dứt điểm vì hệ thống thường hoạt động bình thường khi kỹ sư điều tra.
Nếu các báo động không liên tục tương quan với nhiệt độ (tệ hơn khi nóng, tốt hơn khi lạnh), rung động hoặc độ ẩm, tất cả những điều này đều phù hợp với vấn đề về tính toàn vẹn tiếp xúc trên bo mạch chủ. Làm sạch bo mạch chủ bằng dung dịch làm sạch PCB phù hợp và cắm lại tất cả các đầu nối mô-đun thường giải quyết tạm thời các vấn đề không liên tục liên quan đến nhiễm bẩn; nếu vấn đề tái diễn, việc thay thế bo mạch chủ là giải pháp dứt điểm.
Q4: Làm thế nào để lắp lại các mô-đun vào A20B-2003-0580 thay thế một cách chính xác?
Trước khi tháo bất kỳ mô-đun nào khỏi bo mạch chủ ban đầu, hãy chụp ảnh hoặc ghi lại vị trí khe cắm của mỗi mô-đun — bảng nào ở khe 1, bảng nào ở khe 2.
Các mô-đun trong hệ thống bo mạch chủ FANUC thường là cụ thể theo khe cắm (một mô-đun được thiết kế cho khe 1 có thể không hoạt động chính xác ở khe 2 vì việc gán địa chỉ bus hoặc trình tự cấp nguồn phụ thuộc vào vị trí khe cắm vật lý).
Lắp lại từng mô-đun vào đúng vị trí mà nó chiếm giữ trên bo mạch chủ ban đầu. Dùng lực đều, chắc để cắm mô-đun hoàn toàn — đầu nối cạnh cắm không hoàn chỉnh là nguyên nhân phổ biến nhất gây ra hệ thống không hoạt động sau khi thay thế bo mạch chủ.
Q5: Có an toàn khi vận hành CNC với bo mạch chủ bị nứt hoặc hư hỏng vật lý nếu hệ thống có vẻ hoạt động bình thường không?
Không. Bo mạch chủ bị nứt hoặc hư hỏng rõ ràng là rủi ro về an toàn và độ tin cậy bất kể chức năng có vẻ bình thường.
Một vết nứt hiện không nối bất kỳ đường mạch dẫn điện nào có thể lan rộng với chu kỳ nhiệt cho đến khi nó cắt ngang một đường mạch quan trọng, gây ra lỗi không kiểm soát vào một thời điểm không thể đoán trước.
Bo mạch chủ hiển thị hư hỏng theo dõi (các đường cacbon hóa giữa các đường mạch) do tăng áp nguồn phải được thay thế ngay lập tức — hư hỏng theo dõi đại diện cho một lỗi ngắn mạch một phần có thể gây ra hồ quang hoặc đốt cháy vật liệu PCB dưới tải.
Bo mạch chủ bị hư hỏng vật lý nên được thay thế tại cơ hội bảo trì theo lịch trình sớm nhất, không được trì hoãn đến việc thay thế khẩn cấp dưới áp lực sản xuất.
