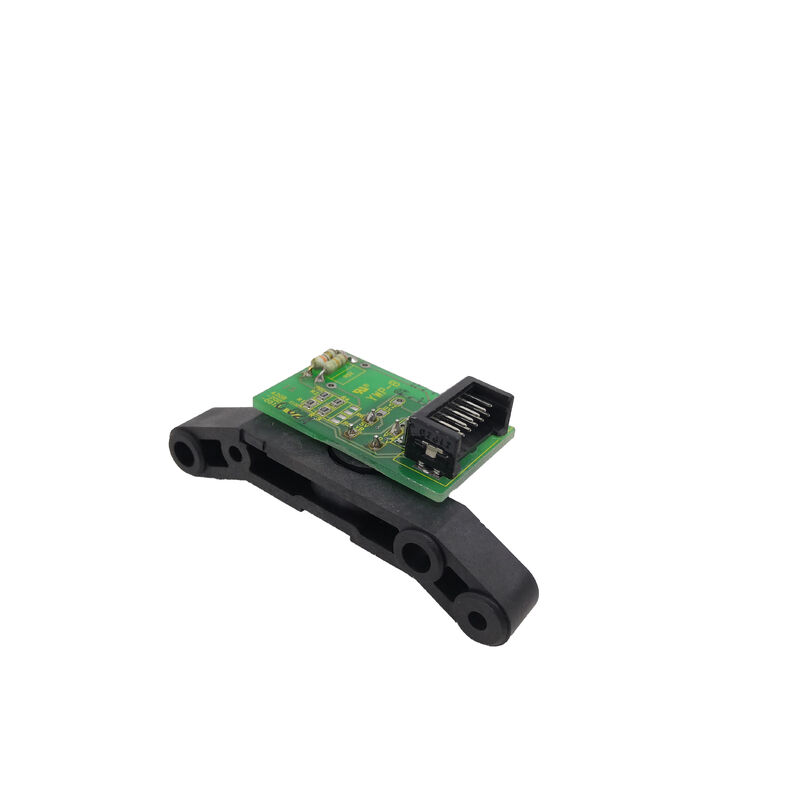

FANUC A20B-2003-0750 A20B20030750 A2OB-2OO3-O75O đã sử dụng

FANUC A20B-2003-0750 500.000 bảng điều hành I / O PCB (B1) A20B-2003 Series, CNC máy công cụ máy tính điều khiển giao diện điều khiển bảng, Nhật Bản gốc

Tổng quan

CácFANUC A20B-2003-0750là bảng điều khiển I / O PCB (định nghĩa B1) bảng điện tử phía sau bề mặt vật lý của bảng điều khiển máy CNC. Mỗi nút người vận hành nhấn,mỗi đèn chỉ số chiếu sáng, mọi vị trí của quay số thay thế tốc độ cung cấp, và mạch dừng khẩn cấp của máy tất cả các tuyến đường qua bảng này.hệ thần kinh cảm giác và vận động của giao diện máy tính-nhân dụng.

Trong kiến trúc CNC của FANUC, bảng điều khiển không chỉ đơn giản là một công tắc thụ động và bộ đèn được kết nối trực tiếp với các mô-đun I / O của CNC.Bảng I / O bảng điều khiển người vận hành thêm một lớp thông minh và điều kiện tín hiệu giữa các công tắc cơ học thô và logic nội bộ của CNC.

Khóa công tắc thô được loại bỏ và lọc để ngăn chặn sự bật tiếp xúc từ việc tạo ra đầu vào giả.Dòng điện dẫn đèn được điều chỉnh để ngăn chặn sự suy giảm ánh sáng LED hoặc đèn sợi đốt từ các biến động điện áp.

Các tín hiệu bánh tay MPG (Manual Pulse Generator) được nhận và điều kiện thành các tàu xung cho chế độ vận hành thủ công của CNC.

Vòng mạch dừng khẩn cấp được thực hiện với logic an toàn thích hợp để đảm bảo rằng E-stop vẫn có hiệu quả bất kể trạng thái phần mềm CNC.

The "B1" designation in the board's official description identifies a specific configuration within the A20B-2003-0750 product — operator panel I/O boards in the A20B-2003 series are produced in variants (B1, B2, vv) tương ứng với các cấu hình bảng điều khiển khác nhau với số điểm I / O khác nhau, các tùy chọn giao diện MPG khác nhau,và bố trí kết nối khác nhau để phù hợp với bảng điều khiển cụ thể mà bảng được lắp đặt.

Các thông số kỹ thuật chính

Điều mà bảng điều khiển I / O PCB thực sự làm

Phạm vi chức năng được quản lý bởi A20B-2003-0750 phản ánh tất cả mọi thứ xảy ra tại điểm tương tác vật lý của người vận hành với máy.

Nhập nút bấm và phím tắt:Mỗi vị trí nút bấm và phím trên bảng điều khiển được kết nối với mạch đầu vào trên A20B-2003-0750.

Khi một nút được nhấn, mạch đầu vào của bảng ghi lại việc đóng liên lạc, gỡ bỏ nó (thanh lọc dao động ngắn của liên lạc cơ học trước khi nó lắng đọng),và báo cáo trạng thái logic để PMC của CNC. PMC sau đó hoạt động trên nút nhấn ✓ bắt đầu chu kỳ, kích hoạt chất làm mát, chọn một chương trình, v.v.

Giao diện máy phát xung thủ công (MPG):Vòng tay, hoặc MPG, tạo ra các đường dây xung (thường là 100 xung mỗi vòng quay) khi người vận hành xoay nó.A20B-2003-0750 nhận được các xung và điều kiện chúng cho đầu vào xung thủ công của CNC. Đường đi của tín hiệu MPG đòi hỏi xử lý điện cẩn thận. Các tín hiệu là khác biệt, số lượng xung phải chính xác mà không có xung bị bỏ lỡ hoặc ảo.và hướng (CW vs CCW) phải được giải mã chính xác.

Bất kỳ lỗi nào trong mạch giao diện MPG trên bảng này trực tiếp làm suy yếu khả năng của người vận hành để chạy trục bằng tay.

Chuyển đổi điều khiển:Phạm vi điều khiển tốc độ cấp, điều khiển trục trục, and rapid override dials produce variable-position signals — either a multi-position rotary switch (generating a binary code) or an analogue pot — that the board decodes into percentage override values reported to the CNC.

Điểm đầu ra đèn chỉ số:PMC của CNC điều khiển tín hiệu đầu ra để kích hoạt đèn chỉ số trên bảng điều khiển.

Các mạch điều khiển đầu ra của bảng cung cấp dòng điện điều chỉnh cho mỗi đèn,bảo vệ I / O của PMC khỏi tải đèn trực tiếp và cung cấp dòng điện chính xác cho cả hai loại đèn LED và đèn sợi đốt.

Khung dừng khẩn cấp (E-stop):Nút E-stop kết nối thông qua một mạch an toàn dư thừa trên bảng, ensuring the E-stop signal reaches both the CNC's servo control and the machine's safety relay in parallel — the board's implementation must satisfy the relevant safety standards for the E-stop function.

Các triệu chứng thất bại cho thấy có vấn đề A20B-2003-0750

Các bảng I / O bảng điều khiển bị hỏng theo những cách ngay lập tức có thể nhìn thấy cho bất cứ ai đứng ở bảng điều khiển máy:

Nút không đáp ứng:Một hoặc nhiều nút bảng điều khiển không tạo ra bất kỳ phản ứng CNC nào, mặc dù màn hình chẩn đoán PMC xác nhận CNC đang ở chế độ chính xác để chấp nhận các đầu vào đó.

Điều này cho thấy một lỗi mạch đầu vào trên bảng hoặc là một lỗi đầu vào bộ đệm IC hoặc một chân kết nối bị hỏng.

Bấm phantom:CNC phản ứng với lệnh chức năng mà không cần người vận hành nhấn nút tương ứng.

Điều này cho thấy một mạch đầu vào bị mắc kẹt trong trạng thái đóng có thể là một kháng cự kéo xuống bị hỏng hoặc một IC đầu vào bị hỏng với đầu ra bị rò rỉ.

Sự bất thường của đèn:Đèn chỉ số bảng điều khiển luôn bật, tắt hoặc nhấp nháy khi chúng nên ổn định ‡ không gây ra bởi logic PMCnhưng bởi lỗi đèn điều khiển IC hoặc mạch mở đầu ra dấu vết trên bảng.

Rối loạn MPG:Vòng tay xoay nhưng chuyển động trục không ổn định, không nhất quán hoặc vắng mặt.

lỗi mạch E-stop:CNC tạo ra một báo động E-stop mà không thể được xóa ngay cả khi nút E-stop vật lý được thả.

Điều này đòi hỏi phải điều tra ngay lập tức vì lỗi mạch E-stop có thể đại diện cho cả vấn đề an toàn và hoạt động.

Câu hỏi thường gặp

Q1: Làm thế nào để phân biệt một A20B-2003-0750 thất bại từ một đầu ra PMC thất bại hoặc tín hiệu đầu vào trong chính CNC?

Con đường chẩn đoán là: đầu tiên kiểm tra màn hình chẩn đoán PMC (địa chỉ G / F đầu vào và đầu ra).Nếu màn hình chẩn đoán PMC cho thấy tín hiệu đầu vào bị kẹt hoạt động hoặc không hoạt động bất kể trạng thái nút vật lý, vấn đề là trên đường dẫn I / O giữa nút và PMC, bao gồm A20B-2003-0750.

Nếu màn hình chẩn đoán PMC hiển thị đầu vào đúng sau nút vật lý, nhưng chức năng của máy không kích hoạt, vấn đề nằm trong thang PMC hoặc mạch đầu ra.Các lỗi bảng I / O thường cho thấy đầu vào không tuân theo trạng thái bảng vật lý.

Q2: Có thể thay thế A20B-2003-0750 mà không sao lưu các tham số hoặc chương trình CNC?

Đúng vậy. Bảng I/O không lưu trữ dữ liệu chương trình hoặc tham số CNC. Nó là một thiết bị giao diện tín hiệu thuần túy không có SRAM, không có pin, không có bộ nhớ lập trình.trao đổi bảng vật lý, và tăng điện.

Các thông số, chương trình và thang PMC của CNC không bị ảnh hưởng bởi việc thay thế bảng điều khiển của người vận hành.

Kiểm tra sau khi thay thế chỉ cần kiểm tra chức năng của tất cả các nút bảng, đèn, MPG và E-stop để xác nhận bảng thay thế được dây và hoạt động đúng cách.

Q3: Bánh tay MPG không phản ứng sau khi thay thế A20B-2003-0750.

Đầu tiên xác minh cáp MPG được kết nối lại đúng với bảng mới Các cáp MPG đôi khi là tập hợp nhiều đầu nối mà một đầu nối dễ dàng bị bỏ lỡ.xác nhận công tắc chọn trục trên bảng điều khiển được đặt đúng vào trục hoạt động.

Thứ ba, check the CNC's parameter settings for MPG magnification and axis selection if the MPG was functional before the board replacement — these settings are in the CNC and are not affected by the board change, nhưng xác nhận chúng loại bỏ chúng như biến.

Cuối cùng, xác minh đơn vị MPG hoạt động bằng cách đo các tín hiệu đầu ra của nó bằng kính dao động khi bánh tay được xoay.

Q4: Có phải A20B-2003-0750 giống nhau cho tất cả các nhà sản xuất máy công cụ, hoặc có một phiên bản cụ thể cho máy?

A20B-2003-0750 (cấu hình B1) là bảng I / O bảng điều khiển tiêu chuẩn của FANUC cho một cấu hình bảng xác định.Các nhà sản xuất máy công cụ sử dụng bộ sưu tập bảng điều khiển FANUC tiêu chuẩn này sẽ sử dụng bảng này.

Tuy nhiên, các nhà sản xuất máy công cụ thiết kế các bảng điều khiển tùy chỉnh của riêng họ với số lượng nút khác nhau, giao diện MPG không chuẩn,hoặc bố trí đèn độc quyền có thể sử dụng một mô hình bảng I/O khác hoặc một giao diện tùy chỉnh giữa bảng của họ và bảng I/O FANUC tiêu chuẩn.

Trước khi đặt mua thay thế,xác nhận dựa trên sơ đồ điện của máy hoặc nhãn của bảng hiện có rằng bảng A20B-2003-0750 là bảng chính xác cho cấu hình bảng máy cụ thể.

Q5: Những nguyên nhân phổ biến nhất của sự cố A20B-2003-0750 trong máy sử dụng lâu là gì?

Ô nhiễm là nguyên nhân hàng đầu trong môi trường máy công cụvà bụi kim loại xâm nhập qua các khe thông thông gió của bảng điều khiển trong nhiều năm hoạt động lắng đọng phim dẫn trên bề mặt bảng, gây ra mạch ngắn giữa các đường ray lân cận hoặc chân đầu vào.

Nguyên nhân phổ biến thứ hai là sự suy thoái liên quan đến tiếp xúc của ổ cắm kết nối của bảng,gây ra sự tiếp xúc gián đoạn xuất hiện như lỗi nút ngẫu nhiên.

Nguyên nhân thứ ba là sự cố IC điều khiển đèn do quá tải nếu một đèn bảng thay thế bằng loại không chính xác hấp thụ nhiều điện hơn mã số của IC điều khiển.
