FANUC A20B-2003-0810 A20B20030810 A2OB-2OO3-O81O đã sử dụng

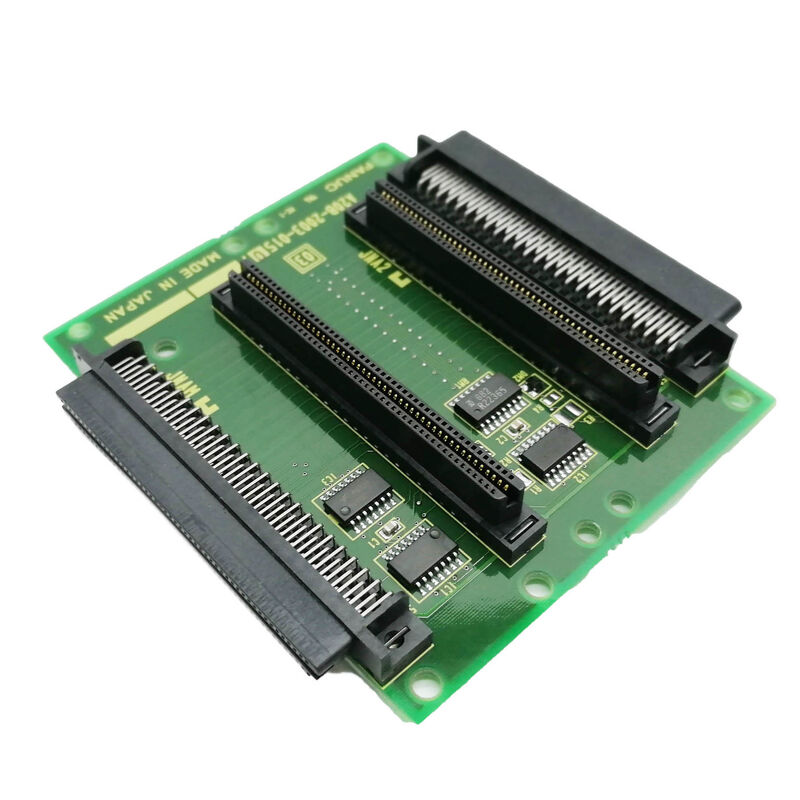

FANUC A20B-2003-0810 ∙ 1 khe Back Panel ∙ Đối với FANUC Series 30i-A / 31i-A / 32i-A CNC, Single Expansion Slot Backplane, A20B-2003 Series, Nhật Bản Origin

Số phần:A20B-2003-0810

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Nhóm sản phẩm:PCB ¢ Back Panel / Backplane Board

Series:A20B-2003

Tổng quan

CácFANUC A20B-2003-0810là bảng điều khiển phía sau một khe cắm cho FANUC 30i-A / 31i-A / 32i-A đơn vị cơ bản hệ thống điều khiển CNC của FANUC và vai trò của nó được xác định chính xác trong kiến trúc phần cứng của FANUC cho các bộ điều khiển cao cấp này.

Đơn vị cơ bản 30i/31i/32i-A là một tập hợp điện tử điều khiển độc lập, khác với bảng điều khiển.

Nó chứa bảng CPU chính, nguồn cung cấp điện và bảng điều khiển phía sau. Bảng điều khiển phía sau xác định có bao nhiêu khe cắm tùy chọn có sẵn trong tập hợp đó. Với A20B-2003-0810, số đó là một.Với bảng không khe (A20B-2003-0600)Với bảng điều khiển hai khe (A20B-2003-0610), nó là hai.

Khung đơn được cung cấp bởi A20B-2003-0810 là đủ cho nhiều thiết bị 30i/31i/32i-A.

Một máy cần kết nối bus trường sử dụng một khe cắm cho một bảng chủ Profibus hoặc DeviceNet.

Một máy cần kết nối mạng nhà máy sử dụng nó cho bảng Fast Ethernet.

Một bảng tùy chọn là một cấu hình phổ biến trên máy tính, nơi giao diện FSSB servo tích hợp, trục hàng loạt, I / O Link,và Ethernet nhúng trên bảng chính đã bao gồm tất cả các yêu cầu kết nối ngoại trừ một giao thức bổ sung.

Các thông số kỹ thuật chính

Kiến trúc đơn vị cơ bản 30i/31i/32i-A

Các bộ điều khiển FANUC Series 30i/31i/32i-A sử dụng kiến trúc mô-đun, trong đó đơn vị cơ bản là một thùng điều khiển tự động.

Bảng sau là xương sống cấu trúc và điện của đơn vị này.

Bên trong khung cơ sở đơn vị cơ bản:

• Bảng CPU chính (chẳng hạn như gia đình A20B-8101-0400/0401 cho loại gắn trên LCD) cắm vào vị trí bảng chính của bảng phía sau
• Mô-đun cung cấp điện (A20B-8101-0010) nằm ở vị trí cung cấp điện
• Bảng tùy chọn cài đặt trong các vị trí khe mở rộng của bảng điều khiển phía sau

khe cắm mở rộng đơn của A20B-2003-0810 chấp nhận các bảng từ gia đình tùy chọn A20B-8101 - Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220),DeviceNet slave (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) và những người khác.

Mỗi cắm vào khe cắm mở rộng và kết nối điện với bảng chính của CNC thông qua các dấu vết xe buýt của bảng phía sau.

Chọn cấu hình Back Panel chính xác

Khi thay thế A20B-2003-0810 hoặc xây dựng một đơn vị cơ bản 30i/31i/32i-A để nâng cấp, lựa chọn bảng sau phụ thuộc vào số bảng tùy chọn mà ứng dụng yêu cầu:

Không cần bảng tùy chọn:Sử dụng A20B-2003-0600 (không có khe cắm). Máy chỉ sử dụng kết nối được xây dựng trong bảng chính FSSB, trục hàng loạt, I / O Link,được nhúng Ethernet và không có fieldbus hoặc tùy chọn liên lạc bổ sung.

Một bảng tùy chọn cần thiết:Sử dụng A20B-2003-0810 (1 khe cắm trên bảng này).

Máy đòi hỏi chính xác một tùy chọn liên lạc bổ sung như Profibus, DeviceNet, FL-net hoặc Fast Ethernet.

Cần hai bảng lựa chọn:Sử dụng A20B-2003-0610 (2 khe). Máy đòi hỏi hai tùy chọn liên lạc bổ sung đồng thời.

Sử dụng một bảng điều khiển phía sau với ít khe cắm hơn cần thiết không để lại chỗ cho các bảng tùy chọn cần thiết.

Sử dụng một cái với nhiều khe cắm hơn cần thiết không gây ra các vấn đề chức năng - khe trống chỉ đơn giản là không được sử dụng.

Kích thước vật lý của căn hộ đơn vị cơ bản xác định tấm sau nào phù hợp, vì vậy luôn luôn xác nhận cấu hình nhà trước khi đặt hàng.

Câu hỏi thường gặp

Q1: Đơn vị cơ bản 30i-A đã hoạt động với một bảng tùy chọn được cài đặt. Bảng phía sau bị hư hại. Tôi phải sử dụng cùng A20B-2003-0810, hoặc tôi có thể sử dụng A20B-2003-0610 (2 khe)?

Về mặt vật lý, A20B-2003-0610 (2 khe cắm) có thể thay thế A20B-2003-0810 (1 khe cắm) nếu lồng đơn vị cơ bản chứa các yếu tố hình dạng bảng sau khác nhau.

Bảng phía sau phải phù hợp với khung gầm. Các biến thể nhà của FANUC được thiết kế theo số khe cụ thể.

Chứng minh số phần nhà chứa một bảng điều khiển phía sau 2 khe trước khi thay thế.

Về mặt chức năng, có một khe trống thứ hai không gây ra vấn đề gì - bảng tùy chọn vẫn còn trong khe trống được sử dụng và khe trống chỉ đơn giản là không được sử dụng.

Q2: Bộ điều khiển 30i-A có bảng chủ Profibus trong khe cắm mở rộng.

Lấy bảng tùy chọn ra khỏi khe trước khi tháo bảng sau khỏi khung.

Bảng phía sau và bảng tùy chọn là các thành phần riêng biệt bảng phía sau được loại bỏ bằng cách tháo phần cứng lắp đặt khung gầm của nó trong khi bảng tùy chọn được tách riêng khỏi đầu nối khe cắm.

Lắp đặt lại theo thứ tự ngược lại: ban đầu bảng phía sau, sau đó bảng tùy chọn vào khe cắm mở rộng có thể truy cập.

Q3: Sau khi thay thế A20B-2003-0810, bảng tùy chọn Profibus tạo ra một báo động không có trước đó.

Lỗi cài đặt lại là nguyên nhân phổ biến nhất của các báo động bảng tùy chọn sau khi thay thế bảng điều khiển phía sau.

Bảng chỉ có thể được đặt một phần trong đầu nối khe ∙ một đầu nối cạnh có vẻ như được cắm nhưng không được sắp xếp đúng hoặc một phần tham gia tạo ra chính xác triệu chứng này.

Đặt lại bảng chắc chắn và đồng đều. Ngoài ra, kiểm tra xem tất cả các cáp bên ngoài đến bảng tùy chọn (cáp mạng Profibus, vv) đã được kết nối lại đúng sau khi thay thế.

Q4: Sự khác biệt giữa "bảng phía sau" được sử dụng trong loạt 30i / 31i / 32i-A và các backplanes được sử dụng trong các bộ điều khiển FANUC Series 16/18 trước đó là gì?

Đơn vị cơ bản 30i/31i/32i-A sử dụng một bảng điều khiển phía sau nhỏ gọn được thiết kế đặc biệt cho kiến trúc vật lý và điện của bộ điều khiển dòng i cao cấp.

Các bộ điều khiển Series 16/18 trước đây sử dụng các thiết kế rack backplane khác nhau với số lượng khe, loại kết nối và kiến trúc bus khác nhau.

A20B-2003-0810 không thể thay thế với bảng backplane từ bộ điều khiển 16/18 series. Luôn sử dụng bảng sau được chỉ định cho thế hệ và khung máy CNC cụ thể.

Q5: Việc thay thế bảng điều khiển phía sau A20B-2003-0810 có yêu cầu sao lưu dữ liệu hoặc thay đổi tham số không?

Không, bảng sau là một bảng kết nối thụ động, nó không lưu trữ dữ liệu.

Sau khi thay thế, tất cả các tham số và chương trình vẫn còn trong các mô-đun FROM / SRAM trên bảng chính, không bị xáo trộn.

Lắp đặt lại bảng chính, nguồn cung cấp điện, và bảng tùy chọn trong bảng mới phía sau, nguồn lên bình thường, và xác minh chức năng hệ thống.Không cần nhập dữ liệu trừ khi các bảng khác cũng được thay thế trong cùng một sự kiện bảo trì.
