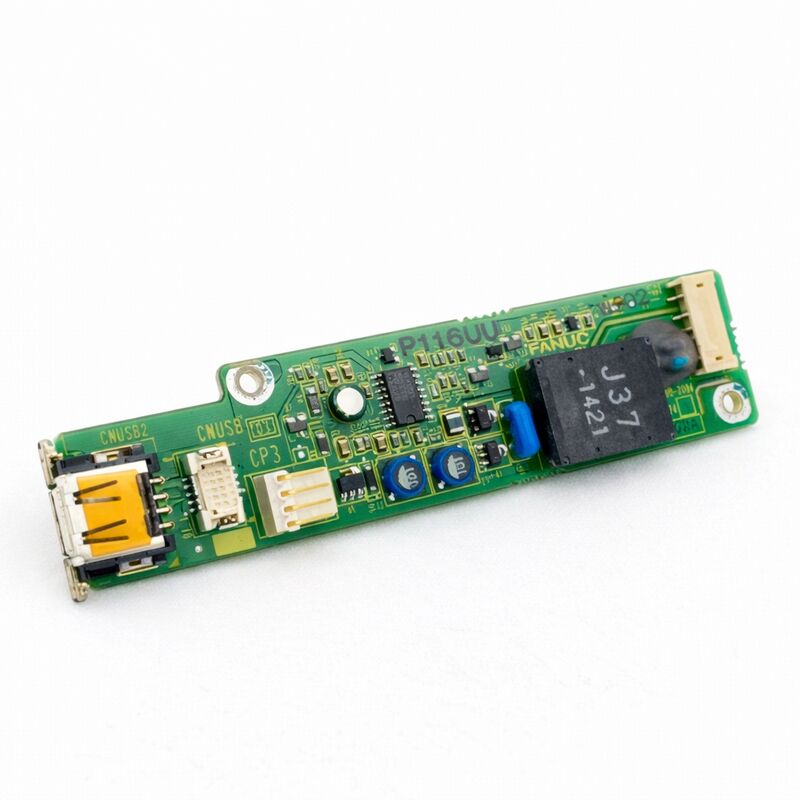

FANUC A20B-2004-0241 A20B20040241 A2OB-2OO4-O241 đã sử dụng

FANUC A20B-2004-0241 | Bo mạch điều khiển CNC — Dòng A20B-2004, Bo mạch điều khiển công nghiệp FANUC, Xuất xứ Nhật Bản

Tổng quan

Bo mạch FANUC A20B-2004-0241 thuộc dòng bo mạch A20B-2004 — một dòng bo mạch PCB của FANUC đảm nhận lớp giao diện I/O và điều khiển của bảng điều khiển vận hành trong kiến trúc CNC của FANUC.

Dòng A20B-2004 có liên quan chặt chẽ đến đơn vị kết nối bảng điều khiển vận hành và chức năng giao diện I/O trong nhiều thế hệ CNC FANUC: các bo mạch trong dòng này quản lý cầu nối điện giữa các nút bấm vật lý, công tắc, đèn báo, bánh xe điều khiển và mạch dừng khẩn cấp trên bảng điều khiển vận hành của máy công cụ và hệ thống I/O kỹ thuật số bên trong của CNC.

Dòng A20B-2004 bao gồm nhiều biến thể chức năng khác nhau. Các biến thể -0690 và -0691 được xác nhận là bo mạch PCB I/O bảng điều khiển vận hành.

Các biến thể -0740 và các biến thể liên quan là các cấu hình I/O bảng điều khiển vận hành khác.

Biến thể -0241 chiếm một vị trí trong dòng này với tư cách là một bo mạch điều khiển phục vụ cấu hình cụ thể của giao diện bảng điều khiển vận hành FANUC hoặc I/O điều khiển mà nó được thiết kế — một bo mạch mà các cơ sở sản xuất phụ thuộc vào để duy trì liên kết người vận hành-máy trong các máy công cụ được điều khiển bằng FANUC của họ.

Trong bối cảnh bảo trì CNC FANUC rộng hơn, các bo mạch dòng A20B-2004 đại diện cho một danh mục quan trọng vì chúng nằm ở giao diện trực tiếp của con người với máy.

Bo mạch I/O bảng điều khiển vận hành bị lỗi không làm dừng hoạt động của động cơ và hệ thống servo của máy, nhưng nó ngăn cản người vận hành điều khiển máy theo cách thông thường — khởi động chu trình, điều chỉnh tốc độ ăn dao, di chuyển trục, phản ứng với cảnh báo, hoặc trong trường hợp nghiêm trọng nhất, kích hoạt dừng khẩn cấp thông qua bảng điều khiển.

Sự kết hợp giữa chức năng không quan trọng đối với chức năng cơ bản nhưng quan trọng đối với khả năng sử dụng này làm cho các bo mạch này trở thành mục tiêu bảo trì phổ biến.

Thông số kỹ thuật chính

Dòng A20B-2004 — I/O Bảng điều khiển vận hành trong Kiến trúc của FANUC

Các hệ thống CNC dòng i của FANUC (Series 16i, 18i, 21i, 0i và các dòng liên quan) sử dụng bus nối tiếp I/O Link để giao tiếp giữa bộ điều khiển chính của CNC và các thiết bị I/O bên ngoài — bao gồm cả đơn vị kết nối bảng điều khiển vận hành.

Phương pháp bus nối tiếp này đã thay thế dây nối song song cũ được sử dụng trong các thế hệ FANUC trước đây, nơi mỗi tín hiệu I/O yêu cầu một dây riêng từ CNC đến bảng điều khiển vận hành.

I/O Link truyền tất cả các tín hiệu đầu vào và đầu ra của bảng điều khiển qua một số ít dây, giúp đơn giản hóa đáng kể việc đấu dây đồng thời bổ sung yêu cầu rằng bảng điều khiển vận hành phải chứa các bo mạch I/O có khả năng dịch giữa dữ liệu nối tiếp I/O Link và các tín hiệu nút bấm/đèn báo vật lý.

Các bo mạch dòng A20B-2004 được thiết kế để hoạt động trong kiến trúc này — nhận dữ liệu nối tiếp I/O Link từ CNC, giải mã nó để kích hoạt các tín hiệu đầu ra phù hợp (đèn báo, đầu ra rơ le), và mã hóa các tín hiệu đầu vào vật lý (trạng thái nút bấm, vị trí công tắc, xung MPG) để gửi trở lại CNC qua I/O Link.

Chức năng dịch hai chiều này là nền tảng cho hoạt động của bảng điều khiển vận hành trong môi trường CNC dòng i.

Điều gì xảy ra lỗi trên các bo mạch dòng A20B-2004 — và Tại sao

Các mẫu lỗi của bo mạch I/O bảng điều khiển vận hành được định hình bởi vị trí của chúng trong môi trường máy.

Bảng điều khiển vận hành là bộ phận dễ tiếp cận nhất của máy — nó được mở ra để bảo trì, chịu sự xâm nhập của chất làm mát từ không gian làm việc của máy, chịu rung động từ các trục chuyển động của máy và trong một số cài đặt, ở các khu vực có nhiệt độ môi trường tương đối cao.

Các yếu tố môi trường này tạo ra các chế độ lỗi cụ thể:

Lỗi do nhiễm bẩn: Sương làm mát và bụi kim loại xâm nhập vào vỏ bảng điều khiển vận hành lắng đọng trên bề mặt PCB trong nhiều năm hoạt động.

Các cặn này tạo ra các đường rò rỉ giữa các đường mạch tín hiệu đầu vào, gây ra trạng thái nút bấm ảo hoặc đầu vào bị kẹt — CNC nhận tín hiệu nhấn nút từ các nút mà không ai nhấn, hoặc không nhận được tín hiệu từ các nút được nhấn.

Làm sạch bo mạch bằng dung môi cấp điện tử giải quyết các trường hợp nhẹ; nhiễm bẩn nặng có thể yêu cầu thay thế bo mạch.

Mòn và ăn mòn đầu nối: Các đầu nối cáp ruy băng và đầu nối cạnh thẻ trên bo mạch I/O bảng điều khiển vận hành trải qua nhiều chu kỳ cắm/rút hơn hầu hết các bo mạch CNC khác, vì bảng điều khiển được truy cập thường xuyên hơn để bảo trì.

Các tiếp điểm đầu nối bị mòn hoặc ăn mòn tạo ra các tín hiệu I/O không liên tục — loại lỗi khó chẩn đoán nhất vì các triệu chứng xuất hiện và biến mất không theo quy luật.

Lỗi IC trình điều khiển đầu ra: Mỗi đèn hoặc mạch đầu ra trên bo mạch được điều khiển bởi một IC cung cấp điện áp và dòng điện phù hợp cho đèn báo.

Các trình điều khiển này có thể bị lỗi mở (đèn không sáng) hoặc lỗi đóng (đèn luôn sáng), và chúng cũng có thể bị lỗi theo cách làm hỏng chính đèn.

Khi đèn LED bắt đầu thay thế đèn sợi đốt trong bảng điều khiển vận hành FANUC, yêu cầu dòng điện trình điều khiển đã thay đổi — sử dụng loại đèn không phù hợp trên bo mạch được thiết kế cho loại kia có thể gây căng thẳng cho IC trình điều khiển.

Hư hỏng ESD: Các nút bấm và công tắc trên mặt bảng điều khiển vận hành là các điểm xâm nhập tiềm năng của tĩnh điện từ người vận hành đã tích điện bằng cách đi bộ trên các vật liệu sàn nhất định.

Nếu đường bảo vệ tĩnh của bảng điều khiển không hoàn chỉnh, ESD có thể đến các mạch đầu vào của bo mạch A20B-2004 — gây ra lỗi ngay lập tức hoặc hư hỏng tiềm ẩn làm suy giảm theo thời gian.

Cân nhắc Bảo trì và Thay thế

Khi A20B-2004-0241 được xác định là nguồn lỗi trong quá trình điều tra I/O bảng điều khiển vận hành, quy trình thay thế thường đơn giản vì loại bo mạch này không lưu trữ bất kỳ dữ liệu máy CNC nào:

Không cần sao lưu dữ liệu: Không giống như các bo mạch CPU chính hoặc mô-đun bộ nhớ, bo mạch I/O bảng điều khiển vận hành không lưu trữ bất kỳ tham số máy, chương trình hoặc dữ liệu cấu hình nào. Việc thay thế là một quy trình chỉ phần cứng.

Xác minh biến thể chính xác: Dòng A20B-2004 chứa nhiều biến thể (-0241, -0690, -0691, -0740 và các biến thể khác) phục vụ các cấu hình bảng điều khiển và số lượng điểm I/O khác nhau.

Việc thay thế chính xác phải khớp với số hiệu bộ phận của bo mạch đã lắp đặt. Các bo mạch trong dòng này không thể thay thế chức năng cho nhau — một bo mạch được thiết kế cho một cấu hình bảng điều khiển sẽ không giao tiếp chính xác với dây của bảng điều khiển khác, ngay cả khi nó vừa vặn về mặt vật lý.

Xác minh sau khi cài đặt: Sau khi cài đặt A20B-2004-0241 thay thế, hãy xác minh từng chức năng của bảng điều khiển: mỗi nút bấm tạo ra tín hiệu đầu vào PMC chính xác (hiển thị trên màn hình chẩn đoán PMC), mỗi đèn báo sáng đúng khi được lệnh, bánh xe điều khiển MPG (nếu được kết nối với bo mạch này) tạo ra chuyển động trục theo đúng hướng và bước nhảy, và chức năng dừng khẩn cấp hoạt động chính xác thông qua đường mạch an toàn của nó.

Câu hỏi thường gặp

Q1: Các nút bấm trên bảng điều khiển vận hành đã ngừng phản hồi nhưng chu trình tự động của máy vẫn tiếp tục. Điều này có chỉ ra A20B-2004-0241 không?

Có, mẫu triệu chứng này — hoạt động tự động tiếp tục bình thường trong khi đầu vào bảng điều khiển thủ công không phản hồi — là đặc trưng của lỗi bo mạch I/O bảng điều khiển vận hành.

Các chức năng servo và PMC của CNC điều khiển hoạt động tự động không phụ thuộc vào bo mạch I/O bảng điều khiển; chúng hoạt động độc lập.

Chỉ các chức năng yêu cầu bo mạch I/O bảng điều khiển làm đường truyền thông (di chuyển trục thủ công, công tắc ghi đè, nút khởi động chu trình/tạm dừng ăn dao, công tắc chế độ) mới bị ảnh hưởng.

Xác nhận bằng cách kiểm tra màn hình chẩn đoán PMC (đầu vào địa chỉ G) — nếu trạng thái nút bấm không thay đổi khi nhấn nút, lỗi nằm ở đường tín hiệu từ nút bấm đến PMC, bao gồm cả A20B-2004-0241.

Q2: Có thể làm sạch A20B-2004-0241 bị nhiễm bẩn thay vì thay thế không?

Nhiễm bẩn nhẹ — bụi nhẹ hoặc một lớp dầu mỏng — thường có thể được làm sạch thành công bằng dung môi làm sạch điện tử phù hợp (isopropanol hoặc dung dịch xịt làm sạch PCB chuyên dụng) được thoa bằng bàn chải mềm và để khô hoàn toàn trước khi cấp điện.

Điều này đáng để thử trước khi cam kết thay thế bo mạch.

Nhiễm bẩn nặng với cặn dày, chất làm mát có phụ gia cắt hòa tan trong nước, hoặc mạt kim loại đã tạo ra các mối nối ngắn giữa các đường mạch thì ít có khả năng được giải quyết hoàn toàn bằng cách làm sạch — nguy cơ nhiễm bẩn còn sót lại gây ra lỗi trong tương lai làm cho việc thay thế trở thành giải pháp lâu dài đáng tin cậy hơn trong những trường hợp này.

Q3: Sau khi thay thế A20B-2004-0241, một đèn báo luôn sáng và một đèn khác không bao giờ sáng. Cần kiểm tra những gì?

Các triệu chứng này cho thấy các vấn đề về dây dẫn hơn là bo mạch thay thế bị lỗi.

Luôn sáng: kiểm tra ngắn mạch trên dây đầu ra (dây đèn chạm nhau, đế đèn bị lỗi nối đất, hoặc ngắn mạch chân-chân đầu nối).

Không bao giờ sáng: kiểm tra hở mạch trong dây đầu ra (dây bị đứt, đầu nối bị rút ra, cần thay đèn).

Ngoài ra, hãy xác minh rằng loại trình điều khiển đầu ra của bo mạch thay thế (đầu ra nguồn cấp hay nguồn hút, trình điều khiển LED hay sợi đốt) khớp với bo mạch gốc và các đèn được lắp đặt trong bảng điều khiển. Nếu loại trình điều khiển không khớp, một số đèn có thể hoạt động bất thường.

Q4: Làm thế nào để xác định A20B-2004-0241 cần thay thế so với đơn vị kết nối bảng điều khiển vận hành mà nó giao tiếp?

Việc cô lập lỗi giữa bo mạch I/O bảng điều khiển vận hành và đơn vị kết nối mà nó kết nối đòi hỏi một phương pháp theo dõi tín hiệu có hệ thống. Bắt đầu từ nút bấm vật lý: kiểm tra tính liên tục của nút bấm bằng đồng hồ đo đa năng (xác nhận bản thân nút bấm hoạt động).

Sau đó kiểm tra tín hiệu tại chân đầu nối trên A20B-2004-0241 (xác nhận dây từ nút bấm đến bo mạch còn nguyên vẹn).

Sau đó kiểm tra màn hình chẩn đoán PMC để xem tín hiệu có đến CNC không.

Nếu tính liên tục được xác nhận tại đầu nối nhưng tín hiệu không đến PMC, lỗi nằm ở bo mạch hoặc đường truyền thông của nó đến CNC.

Nếu tính liên tục bị lỗi tại đầu nối, lỗi nằm ở dây dẫn hoặc nút bấm.

Q5: Quy trình bảo vệ ESD chính xác khi xử lý và lắp đặt A20B-2004-0241 là gì?

Chỉ xử lý bo mạch khi đeo dây đeo cổ tay ESD đã nối đất và kết nối với điểm nối đất đã được xác minh trong tủ điện của máy. Làm việc trên thảm chống tĩnh điện. Giữ bo mạch trong bao bì chống tĩnh điện cho đến thời điểm lắp đặt.

Không bao giờ đặt bo mạch trên bề mặt bìa cứng, nhựa hoặc gỗ thông thường.

Tránh chạm vào mặt linh kiện của bo mạch — cầm nó bằng các cạnh của PCB. Khi lắp bo mạch vào đầu nối của nó, hãy tạo áp lực đều trên toàn bộ chiều dài của bo mạch thay vì dùng lực ở một đầu. Tắt hoàn toàn máy trước khi lắp đặt hoặc tháo bất kỳ bo mạch nào.

Các biện pháp phòng ngừa này là cần thiết đối với các bo mạch bảng điều khiển vận hành vì chúng có nhiều giao diện đầu nối là các điểm xâm nhập ESD tiềm năng.
