| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2100-0030 |

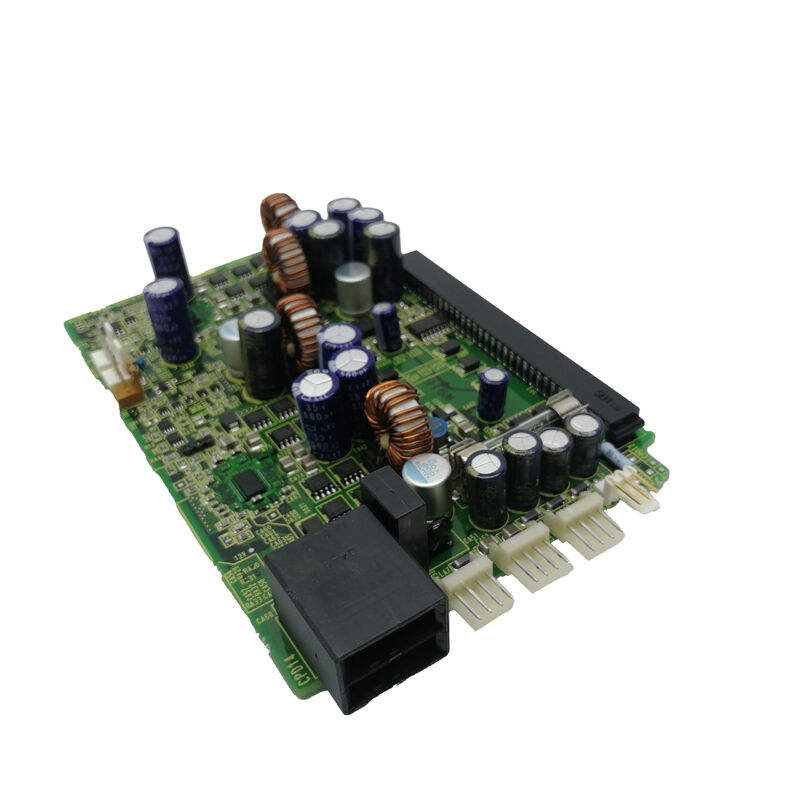

Bo mạch điều khiển Servo FANUC A20B-2100-0030 thuộc dòng A20B-2100 của FANUC — dòng bo mạch in cung cấp lớp điều khiển thông minh bên trong các mô-đun khuếch đại servo và spindle dòng Alpha của FANUC.Trong kiến trúc phân lớp của mô-đun điều khiển FANUC Alpha, bo mạch này nằm ở phía trước của cụm mô-đun, kết nối với hệ thống CNC thông qua bus cáp quang FSSB hoặc giao diện analog Loại A/Loại B, và điều khiển các bộ phận điện tử công suất (IGBT) trên bo mạch nguồn cơ bản thông qua các tín hiệu điều khiển cổng được tính toán bởi bộ xử lý tín hiệu số trên bo mạch.Dòng A20B-2100 bao gồm nhiều loại mô-đun điều khiển FANUC — bộ khuếch đại một trục, hai trục và spindle với các định mức dòng điện khác nhau đều sử dụng bo mạch từ dòng này, được phân biệt bằng bốn chữ số cuối.
Biến thể -0030 chiếm một vị trí cụ thể trong dòng sản phẩm này, phục vụ cho mô-đun điều khiển mà nó được chỉ định từ nhà máy.
Khi bo mạch này bị lỗi, mô-đun điều khiển sẽ ngừng hoạt động — hiển thị các mã lỗi liên quan đến lỗi giao tiếp servo hoặc spindle, phát hiện quá dòng, hoặc lỗi phản hồi bộ mã hóa — ngay cả khi các thành phần của bo mạch nguồn hoàn toàn bình thường.
Tầm quan trọng của việc sửa chữa cấp bo mạch so với thay thế mô-đun điều khiển là về mặt kinh tế.
Một mô-đun điều khiển servo dòng Alpha hoàn chỉnh trong tình trạng sử dụng được thường có chi phí cao hơn đáng kể so với sửa chữa cấp bo mạch hoặc thay thế chỉ bo mạch.
Đối với các đội bảo trì sản xuất quản lý một lượng lớn máy CNC, việc lưu trữ các bo mạch dự phòng đã được kiểm tra từ dòng A20B-2100 cho các cấu hình điều khiển cụ thể của họ đại diện cho một chiến lược bảo trì hiệu quả về chi phí và phản ứng nhanh.
Thông số kỹ thuật chính
Tham số
| Dòng sản phẩm | Bo mạch điều khiển dòng Alpha A20B-2100 |
|---|---|
| Chức năng | Bo mạch điều khiển Servo/Spindle |
| Giao diện | Tương thích Alpha Loại A/FSSB |
| Lắp đặt | Cắm vào, lắp ráp phía trước của mô-đun điều khiển |
| Xuất xứ | Nhật Bản |
| Tình trạng | Phụ tùng cũ, đã ngừng sản xuất |
| Dòng A20B-2100 — Lớp điều khiển của bộ điều khiển Alpha | Các mô-đun điều khiển FANUC Alpha được cấu tạo vật lý thành hai lớp. Bo mạch cơ bản (hoặc bo mạch nguồn) chứa cầu chỉnh lưu ba pha, bộ tụ điện bus DC, các mô-đun nguồn IGBT với trình điều khiển cổng và mạch cảm biến dòng điện. |
Sự tách biệt hai lớp này có lợi thế bảo trì: bo mạch nguồn và bo mạch điều khiển có thể hỏng độc lập. Các mô-đun IGBT trên bo mạch nguồn bị suy giảm do chu kỳ nhiệt và ứng suất quá dòng — các chế độ hỏng cơ học.
Bo mạch điều khiển bị hỏng do lão hóa tụ điện hóa (ảnh hưởng đến nguồn điện của bo mạch), ứng suất linh kiện do quá nhiệt kéo dài trong vỏ điều khiển, hư hỏng ESD trong quá trình bảo trì, hoặc hỏng IC riêng lẻ. Việc xác định bo mạch nào bị hỏng — thông qua phân tích mã lỗi, đo dao động trên các bộ kiểm tra điều khiển, hoặc kiểm tra thay thế bo mạch — cho phép thay thế có mục tiêu thay vì loại bỏ toàn bộ mô-đun.
Mã lỗi và vai trò chẩn đoán của bo mạch điều khiển
Khi A20B-2100-0030 gặp lỗi, hệ thống CNC của FANUC sẽ ghi nhận các mã lỗi phản ánh những gì bo mạch đang cố gắng giám sát. Các mã lỗi phổ biến liên quan đến lỗi bo mạch điều khiển bao gồm:
Bo mạch điều khiển nhận và giải mã dữ liệu nối tiếp từ bộ mã hóa từ động cơ servo. Nếu mạch thu bộ mã hóa của bo mạch bị lỗi, CNC sẽ không nhận được phản hồi vị trí hợp lệ và tạo ra các lỗi bộ mã hóa.
Lỗi này đôi khi bị nhầm lẫn là do bộ mã hóa hoặc cáp phản hồi trước khi xem xét bo mạch điều khiển.Lỗi Servo 9 hoặc A (Sai số quá lớn):
Nếu vòng lặp điều khiển dòng điện của bo mạch bị gián đoạn — do op-amp bị lỗi, ADC bị hỏng, hoặc mất nguồn — bộ điều khiển xuất dòng điện không chính xác hoặc không có dòng điện đến động cơ, sai số vị trí tích lũy, và CNC bị lỗi do sai số theo dõi quá mức.
Lỗi Servo SV200 / SV400 (Lỗi giao tiếp FSSB): Bộ thu/phát tín hiệu quang trên bo mạch điều khiển xử lý liên kết FSSB với CNC.
IC thu phát FSSB bị lỗi sẽ tạo ra các lỗi giao tiếp này, trông giống như lỗi cáp hoặc lỗi CNC nhưng thực tế là lỗi bo mạch.Các biện pháp phòng ngừa khi lưu trữ và xử lý
Các bo mạch điều khiển FANUC dòng A20B chứa các IC dựa trên CMOS, nhạy cảm với phóng tĩnh điện. Bất kỳ bo mạch nào được tháo ra khỏi mô-đun điều khiển hoặc đặt hàng làm phụ tùng đều phải được lưu trữ và xử lý với các biện pháp phòng ngừa ESD: túi chống tĩnh điện, dây đeo cổ tay chống tĩnh điện khi xử lý và lưu trữ cách xa các nguồn điện từ mạnh.
Câu hỏi thường gặp
Q1: Làm thế nào để xác định rằng bo mạch A20B-2100-0030 cụ thể đã bị lỗi, thay vì bo mạch nguồn của bộ điều khiển hoặc động cơ?
Các lỗi bộ mã hóa vẫn tồn tại sau khi xác nhận tính toàn vẹn của cáp và thay thế một động cơ đã biết là tốt cũng liên quan đến bộ thu bộ mã hóa của bo mạch.
Đo dao động trên bộ kiểm tra điều khiển — áp dụng điện áp nguồn tốt đã biết cho bo mạch và xác minh các tín hiệu đầu ra đồng hồ, kích hoạt và DSP của nó — là phương pháp chẩn đoán dứt khoát.
Nhiều trung tâm dịch vụ FANUC cung cấp chẩn đoán thay thế bo mạch: một bo mạch A20B-2100-0030 đã biết là tốt được lắp vào bộ điều khiển bị nghi ngờ, và nếu bộ điều khiển hoạt động bình thường, bo mạch gốc sẽ bị loại bỏ.
Q2: Các biến thể hậu tố khác nhau của dòng A20B-2100 (ví dụ: -0030 so với -0031 hoặc -0032) có thể được sử dụng thay thế cho nhau không?
Nói chung là không. Trong dòng A20B-2100, các biến thể bốn chữ số cuối khác nhau tương ứng với các cấu hình mô-đun điều khiển khác nhau — các định mức dòng trục khác nhau, các loại giao diện khác nhau (FSSB so với analog Loại A), các tham số dòng động cơ khác nhau.
Việc lắp đặt một biến thể sai có thể gây ra lỗi ngay lập tức, hành vi động cơ không chính xác hoặc các vấn đề về độ tin cậy tiềm ẩn. Bo mạch thay thế phải khớp chính xác với số bộ phận gốc.
Nếu bo mạch gốc không đọc được, thông số kỹ thuật đặt hàng của mô-đun điều khiển (A06B-6096-HXXX hoặc A06B-6079-HXXX) sẽ xác định bo mạch điều khiển nào được chỉ định trong sách hướng dẫn bảo trì dòng FANUC alpha.
Q3: Việc sửa chữa bo mạch A20B-2100-0030 có khả thi không và có hiệu quả về chi phí không?
Việc sửa chữa cấp bo mạch là có thể thông qua các trung tâm sửa chữa chuyên dụng của FANUC có bộ kiểm tra cấp linh kiện cho các bo mạch A20B-2100.
Các hạng mục sửa chữa phổ biến bao gồm tụ điện hóa (thay thế tất cả trên bo mạch), optocoupler, tinh thể dao động đồng hồ và IC điều chỉnh điện áp.
Một lần sửa chữa bo mạch đầy đủ bởi một trung tâm có kinh nghiệm thường khôi phục bo mạch về thông số kỹ thuật hoạt động.
Hiệu quả chi phí phụ thuộc vào tính sẵn có của linh kiện và phí của trung tâm sửa chữa — đối với các máy có giá trị cao mà thời gian ngừng hoạt động tốn kém, việc sửa chữa gần như luôn luôn hiệu quả về chi phí so với việc tìm nguồn cung ứng bo mạch mới cũ, có thể không có sẵn hoặc có giá cao.
Q4: Quy trình khuyến nghị khi lắp đặt bo mạch A20B-2100-0030 thay thế vào máy đang hoạt động là gì?
Tắt hoàn toàn máy và đợi cho bus DC của bộ khuếch đại servo xả hết (quan sát đèn LED chỉ báo sạc trên mô-đun điều khiển).
Tháo bo mạch bị lỗi ra khỏi mô-đun điều khiển bằng các biện pháp phòng ngừa ESD. Lắp bo mạch thay thế, xác nhận tất cả các đầu nối và kết nối cáp quang đã được cắm chặt.
Bật máy lên và quan sát màn hình LED của mô-đun điều khiển khi khởi động — màn hình "0" hoặc "–" bình thường cho thấy quá trình khởi tạo thành công.
Kiểm tra lỗi FANUC 9001 (tham số servo chưa được đặt) — nếu có, các tham số trục cho bộ điều khiển này có thể cần được nạp lại từ bản sao lưu. Cuối cùng, xác minh phản hồi bộ mã hóa bằng cách di chuyển trục chậm và xác nhận chuyển động của bộ đếm vị trí trên màn hình CNC.
Q5: Có các lựa chọn tân trang hoặc tái sản xuất thay thế cho bo mạch A20B-2100-0030 mới cũ không?
Có. Một số công ty sửa chữa FANUC chuyên dụng (bao gồm DNC Electronics, CNC Spares, MRO Electric và các công ty tương đương ở các khu vực khác nhau) cung cấp các bo mạch A20B-2100 dòng đã được tân trang và kiểm tra đầy đủ.
Quy trình tái sản xuất thường bao gồm việc thay thế toàn bộ tụ điện, làm sạch, kiểm tra cấp linh kiện và kiểm tra chức năng trên bộ kiểm tra điều khiển FANUC chuyên dụng.
Một bo mạch tái sản xuất từ nhà cung cấp uy tín thường có bảo hành dài hơn (6–24 tháng) so với bo mạch mới cũ dư thừa, và quy trình kiểm tra cung cấp một mức độ tin cậy rằng bo mạch hoàn toàn hoạt động — không chỉ là hàng chưa kiểm tra.
