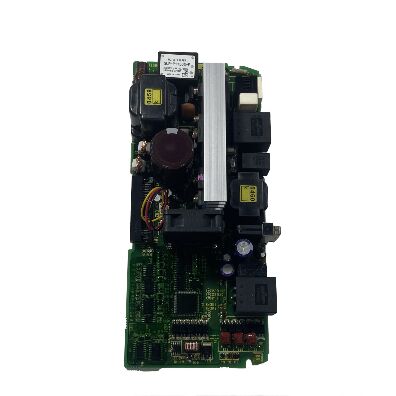

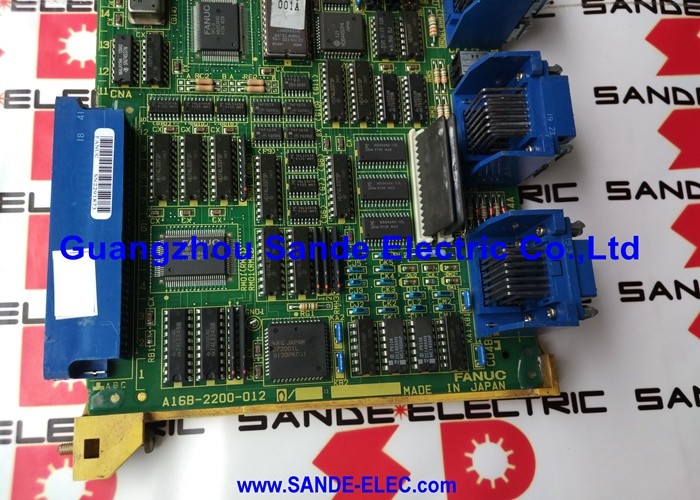

Fanuc A20B-2100-0740 PC Control Board A20B21000740 A2OB-21OO-O74O

A20B-2100-0740. FANUC αis Series SVM1-160i Control PCB 160A đơn trục / A06B-6114-H106 / Board dây A16B-2203-0662

αis Series ️ Alpha Servo nâng cao cho CNC hiệu suất cao

Dòng FANUC αis (Alpha iS) đại diện cho sự phát triển của nền tảng Alpha-i servo drive, được tối ưu hóa đặc biệt cho chế biến tốc độ cao, độ chính xác cao.S = tốc độ cao hoặc đặc điểm kỹ thuật nâng cao) vị trí loạt này trên các ổ đĩa Alpha-i tiêu chuẩn trong các ứng dụng mà hiệu suất đường viền tối đa là ưu tiên.

Các mô-đun SVM1 dòng αis (dòng A06B-6114) là các mô-đun khuếch đại servo trục đơn cho nền tảng này, bao gồm một loạt các chỉ số dòng đỉnh cho các yêu cầu động cơ trục khác nhau:

A20B-2100-0740 là PCB điều khiển choSVM1-160i- biến thể dòng điện đỉnh 160A, phục vụ các ứng dụng trục đơn hạng nặng nhất trong phạm vi sản phẩm αis.

Các thông số kỹ thuật chính

PCB điều khiển và bảng dây điện chức năng bổ sung

SVM1-160i chứa hai PCB chính:

A20B-2100-0740 (PCB kiểm soát):Lớp thông minh. Giao tiếp với CNC thông qua FSSB, chạy thuật toán kiểm soát dòng HRV, xử lý phản hồi mã hóa và tạo tín hiệu ổ cổng cho các thiết bị IGBT.

A16B-2203-0662 (bảng dây chuyền):Lớp kết nối vật lý. Cung cấp kết nối đầu cuối xe buýt DC, kết nối đầu ra động cơ ba pha, kết nối cáp mã hóa và giao diện cơ học với dây dẫn cabinet.Mang các dây dẫn 160A được đánh giá.

Một lỗi trong A20B-2100-0740 thường biểu hiện dưới dạng lỗi liên lạc FSSB hoặc lỗi điều khiển servo.Một lỗi trong bảng dây A16B-2203-0662 biểu hiện như đầu ra điện hoặc các triệu chứng liên quan đến kết nối.

Các kịch bản ứng dụng

SVM1-160i lỗi bảng điều khiển:Một FANUC αis SVM1-160i (A06B-6114-H106) phát triển một báo động liên lạc FSSB. Bảng dây và thiết bị điện kiểm tra chính xác. A20B-2100-0740 được xác định là lỗi.Thay thế phục hồi giao tiếp và điều khiển servo.

Bảo trì trục trung tâm gia công hạng nặng:Một trung tâm gia công ngang lớn với một bảng chỉ mục nặng sử dụng SVM1-160i cho trục quay của nó.A20B-2100-0740 được thay thế chủ động để ngăn chặn lỗi bảng điều khiển trong sản xuất.

Câu hỏi thường gặp

Q1: Dòng αis là gì và nó khác với chuỗi Alpha-i (αi) tiêu chuẩn như thế nào?

Dòng αis (Alpha iS) (số thứ tự A06B-6114) là một phiên bản nâng cao của nền tảng ổ đĩa Alpha-i, được tối ưu hóa cho các yêu cầu gia công tốc độ cao và độ chính xác cao của die và khuôn,hàng không vũ trụ, và các ứng dụng gia công chính xác. loạt αis sử dụng một thiết kế động cơ và ổ đĩa sửa đổi so với tiêu chuẩn A06B-6096 (Alpha-i FSSB).A20B-2100-0740 là cụ thể cho series αis A06B-6114 và không thể hoán đổi với A20B-2100-0540 được sử dụng trong series A06B-6096 tiêu chuẩn.

Q2: Thay A20B-2100-0740 có yêu cầu thay đổi tham số servo không?

Không, các thông số servo (motor ID, loại bộ mã hóa, giá trị tăng, giới hạn dòng chảy) được lưu trữ trong bộ nhớ thông số chính của CNC. Thay thế PCB điều khiển không ảnh hưởng đến các giá trị được lưu trữ này.Sau khi lắp đặt A20B-2100-0740 thay thế, CNC thiết lập lại giao tiếp FSSB và áp dụng các thông số hiện có cho bảng mới.

Q3: An toàn xả nào áp dụng trước khi xử lý A20B-2100-0740 bên trong SVM1-160i?

SVM1-160i có một ngân hàng tụ bus DC lớn hơn đáng kể so với các biến thể SVM1 nhỏ hơn, do xếp hạng 160A của nó.Luôn luôn tuân theo thời gian chờ được chỉ định trong hướng dẫn bảo trì loạt αis trước khi mở mô-đunKiểm tra việc xả bằng một voltmeter DC được hiệu chỉnh.

Câu 4: A20B-2100-0741 (bảng sau) giống như A16B-2203-0662?

A20B-2100-0741 được liệt kê là một "Servo Drive Backboard Circuit Board" (bảng mạch servo drive) một thành phần dây chuyền / backboard liên quan trong gia đình động αis SVM1.Hướng dẫn bảo trì FANUC αis xác định A16B-2203-0662 cụ thể là bảng dây điện cho SVM1-160i (A06B-6114-H106)Cả hai đều phục vụ chức năng kết nối vật lý và kết nối dòng điện cao, nhưng xác nhận từ tài liệu của ổ đĩa bảng cụ thể nào áp dụng cho mô-đun được cài đặt.

Q5: A20B-2100-0740 có thể được sử dụng trong SVM1-360i (A06B-6114-H109) không?

SVM1-360i sử dụng một PCB điều khiển khác (A20B-2100-0830) và bảng dây khác (A16B-2203-0625).Đánh giá dòng điện đỉnh 360A đòi hỏi các phần cứng giao diện phản hồi dòng và ổ cổng khác nhau so với SVM1-160i 160ACác bảng điều khiển này phục vụ các dòng điện đặc biệt trong gia đình αis SVM1 và không thể được trao đổi giữa các mô hình.
