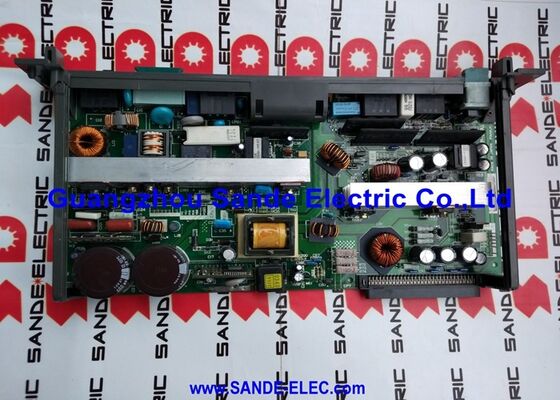

Fanuc A20B-2100-0762 Bảng điều khiển ổ đĩa trong tình trạng tốt A20B21000762 A2OB-21OO-O762

A20B-2100-0762 | Bảng điều khiển PSM servo FANUC Alpha-i — Ngắt nguồn / PCB cung cấp bus DC servo / Được thay thế bằng A20B-2101-0392

PSM làm gì - và tại sao Ban kiểm soát của nó lại quan trọng

Trong hệ thống servo FANUC Alpha-i, PSM (Mô-đun cấp nguồn) chiếm vị trí ngoài cùng bên trái trong tủ truyền động. Mỗi SVM (mô-đun bộ khuếch đại servo) và SPM (mô-đun bộ khuếch đại trục chính) trong hệ thống đều lấy nguồn điện hoạt động từ PSM — PSM chuyển đổi nguồn điện lưới xoay chiều đến thành điện áp bus DC được điều chỉnh mà mô-đun bộ khuếch đại sử dụng để điều khiển động cơ.

PSM không phải là máy biến áp thụ động. Nó chứa mạch chỉnh lưu và tái tạo tích cực, giám sát thông minh điện áp bus DC và cơ chế ngắt nguồn làm gián đoạn bus DC khi hệ thống được lệnh dừng hoặc khi phát hiện ra lỗi. Tất cả thông tin tình báo này được điều khiển bởi PCB bên trong PSM.

A20B-2100-0762 là bảng điều khiển này — lõi điện tử của Alpha-i PSM. Nó quản lý việc điều chỉnh điện áp bus DC, giám sát nhiệt độ bên trong và trạng thái hoạt động của PSM, đồng thời thực hiện trình tự ngắt nguồn khi được yêu cầu.

Thông tin sản phẩm chính

Chức năng ngắt điện - Dừng an toàn và có kiểm soát

Chức năng ngắt nguồn được tích hợp trong PSM được trang bị A20B-2100-0762 cung cấp khả năng chấm dứt có kiểm soát nguồn cung cấp bus DC cho tất cả các mô-đun bộ khuếch đại. Khi CNC ra lệnh tắt máy - thông qua việc hoàn thành chương trình bình thường, dừng vận hành hoặc dừng khẩn cấp - mạch ngắt nguồn của PSM sẽ phản hồi bằng cách xả và ngắt bus DC một cách an toàn.

Nếu không có chức năng ngắt có kiểm soát, điện tích dư trong tụ điện bus DC sẽ tiếp tục cung cấp điện cho bộ khuếch đại sau lệnh dừng, tạo ra mối nguy hiểm về an toàn và làm trì hoãn khả năng khởi động lại của hệ thống. Chức năng ngắt nguồn đảm bảo bus DC đạt đến điện áp an toàn trong khoảng thời gian xác định sau lệnh dừng, giúp hệ thống có thể dự đoán được cả về trình tự khởi động lại và an toàn.

Khi A20B-2100-0762 bị lỗi, PSM có thể mất khả năng sắp xếp trình tự chính xác việc ngắt nguồn — dẫn đến cảnh báo PSM, không bật được bus DC khi khởi động hoặc hoạt động điện áp bus thất thường.

Kịch bản ứng dụng

Lỗi bảng điều khiển PSM:Hệ thống truyền động FANUC Alpha-i không thiết lập được điện áp bus DC sau khi bật nguồn. PSM hiển thị cảnh báo và không vượt qua quá trình tự kiểm tra ban đầu. Sau khi xác nhận đầu vào AC và mạch bus DC còn nguyên vẹn, board điều khiển A20B-2100-0762 được xác định là có lỗi. Thay thế - hoặc lắp A20B-2101-0392 - khôi phục PSM về hoạt động bình thường.

Lỗi ngắt nguồn PSM:Hệ thống truyền động không thực hiện được lệnh dừng có kiểm soát - bus DC không tắt đúng cách theo lệnh E-stop. Chẩn đoán theo dõi lỗi ở mạch ngắt nguồn trên A20B-2100-0762. Việc thay thế bo mạch sẽ khôi phục trình tự tắt máy chính xác.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa A20B-2100-0762 và A20B-2101-0392 là gì?

A20B-2101-0392 là bản cập nhật thay thế cho A20B-2100-0762. Bo mạch thay thế phục vụ các thiết bị Alpha-i PSM dòng 6110 và 6120 HV ở điện áp xoay chiều 400–480V. -0762 và -0392 có cùng vai trò chức năng (bảng điều khiển PSM khi tắt nguồn) nhưng -0392 phản ánh các bản cập nhật phần cứng trong quá trình phát triển sản phẩm Alpha-i PSM của FANUC. Xác nhận tính tương thích của mô hình PSM trước khi lắp thiết bị thay thế.

Câu hỏi 2: PSM có thể hoạt động mà không cần kết nối bus DC với bất kỳ bộ khuếch đại servo nào không?

PSM có thể thiết lập và giữ điện áp bus DC mà không cần kết nối bộ khuếch đại. Điều này rất hữu ích cho việc kiểm tra PSM một cách riêng biệt. Tuy nhiên, trạng thái hoạt động bình thường của PSM là với các bộ khuếch đại trên bus DC — hệ thống giám sát tải bus và phản hồi các tín hiệu trạng thái của bộ khuếch đại. Việc vận hành PSM trong thời gian dài mà không kết nối bộ khuếch đại không phải là điều kiện vận hành tiêu chuẩn và có thể kích hoạt cảnh báo bảo vệ tùy thuộc vào cấu hình PSM.

Câu 3: Mã cảnh báo nào cho biết bảng điều khiển A20B-2100-0762 bị lỗi?

Cảnh báo FANUC Alpha-i PSM được hiển thị trên đèn LED trạng thái của PSM hoặc được truyền tới CNC dưới dạng mã cảnh báo SV. Các cảnh báo dành riêng cho PSM - bao gồm điện áp thấp bus DC, quá tải liên kết DC, lỗi mạch ngắt nguồn và cảnh báo mạch chính PSM - là những ứng cử viên cho lỗi bảng điều khiển. Cảnh báo servo trục đơn hoặc cảnh báo dành riêng cho động cơ thường hướng đến các mô-đun bộ khuếch đại servo thay vì PSM.

Câu hỏi 4: PSM có yêu cầu bất kỳ cài đặt tham số nào sau khi thay thế A20B-2100-0762 không?

Bảng điều khiển PSM không mang các thông số servo CNC - những thông số này vẫn còn trong bộ nhớ thông số chính của CNC. Tuy nhiên, PSM có thể lưu trữ dữ liệu hiệu chuẩn hoặc cấu hình phần cứng bên trong. Sau khi lắp bo mạch thay thế, hãy bật nguồn hệ thống và quan sát xem PSM có hoàn thành quá trình tự kiểm tra và thiết lập điện áp bus DC bình thường hay không. Nếu cảnh báo cấu hình xuất hiện, hãy tham khảo sổ tay hướng dẫn bảo trì bộ khuếch đại servo Alpha-i để biết mọi bước xác minh sau khi thay thế.

Câu hỏi 5: Có an toàn khi làm việc bên trong PSM khi thiết bị đã tắt nguồn không?

Không — không phải ngay sau khi tắt nguồn. Các tụ điện bus DC của PSM giữ lại điện áp nguy hiểm sau khi ngắt nguồn điện AC. Đợi khoảng thời gian phóng điện được chỉ định trong sổ tay bảo trì bộ khuếch đại servo FANUC Alpha-i (thường là 20–30 phút hoặc cho đến khi đèn LED báo sạc hiển thị các tụ điện đã phóng điện) trước khi mở vỏ PSM hoặc xử lý bất kỳ bộ phận bên trong nào bao gồm bo mạch A20B-2100-0762.
