PCB điều khiển trục chính — Trí thông minh bên trong mô-đun trục chính

Mô-đun bộ khuếch đại trục chính FANUC Alpha-i (dòng Alpha SPMC i) là bộ truyền động cấp nguồn cho động cơ trục chính của máy công cụ. Nó lấy nguồn điện DC từ PSM (Mô-đun cung cấp điện) và chuyển đổi nó thành đầu ra AC có tần số, điện áp thay đổi cần thiết để tăng tốc trục chính, giữ tốc độ được lập trình khi tải cắt và thực hiện định hướng trục chính chính xác để thay đổi dụng cụ.

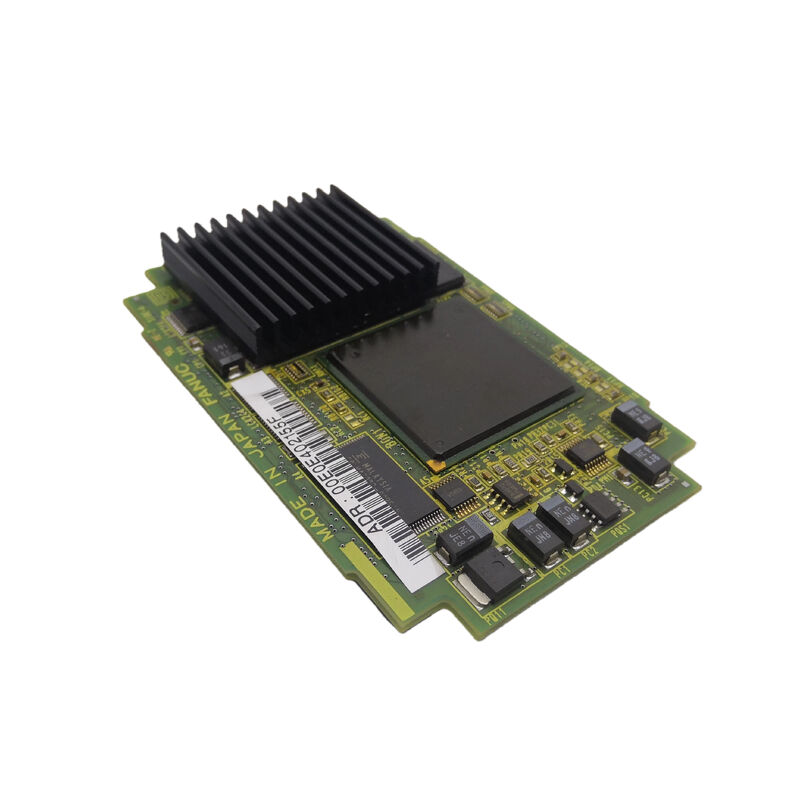

Tất cả thông tin này đều nằm trên bảng điều khiển PCB bên trong mô-đun trục xoay. A20B-2100-0802 là bảng điều khiển và giao diện - lớp điện tử:

Nhận lệnh tốc độ từ CNC:Thông qua giao diện trục chính nối tiếp, PCB điều khiển nhận tốc độ trục chính được lệnh của CNC, nhận các chức năng mã M (khởi động, dừng, định hướng trục chính) và trả lại trạng thái trục chính cho CNC.

Thực hiện điều chỉnh tốc độ:PCB điều khiển chạy thuật toán điều khiển tốc độ vòng kín - so sánh tốc độ yêu cầu với tín hiệu phản hồi từ cảm biến tốc độ của động cơ và tạo ra các lệnh điện áp và tần số đầu ra cần thiết để duy trì tốc độ yêu cầu trong các tải cắt khác nhau.

Quản lý các chức năng bảo vệ:Tín hiệu quá tốc, quá dòng, quá nhiệt động cơ và lỗi bus DC được xử lý bởi bảng điều khiển. Khi vượt quá ngưỡng bảo vệ, bo mạch sẽ di chuyển trục xoay và tạo mã cảnh báo thích hợp.

Điều khiển giai đoạn IGBT đầu ra:Tín hiệu truyền động cổng từ bảng điều khiển chuyển đổi các thiết bị nguồn IGBT của mô-đun trục chính, tạo ra dòng điện động cơ ba pha.

Thông tin sản phẩm chính

Lỗi bảng điều khiển trục chính — Triệu chứng

Khi PCB điều khiển trục xoay bị hỏng, trục chính của máy không thể hoạt động bình thường. Trình bày lỗi điển hình:

Trục chính không đạt tốc độ yêu cầu:Vòng điều chỉnh tốc độ không thành công - trục xoay chạy vòng hở ở tốc độ sai hoặc không thể đáp ứng với những thay đổi của tải.

Báo động truyền thông trục chính:CNC mất giao tiếp trục xoay nối tiếp (mã báo động SP01, SP02, SP08 tùy thuộc vào thế hệ CNC) - liên kết nối tiếp giữa thẻ trục xoay của CNC và A20B-2100-0802 bị hỏng.

Báo động trục chính ngay lập tức được kích hoạt:Các mạch bảo vệ trên bảng điều khiển phát hiện tình trạng ngăn cản hoạt động bình thường — tạo ra các mã cảnh báo trục chính không phải do động cơ, hệ thống dây điện hoặc lỗi nhiệt bên ngoài gây ra.

Kịch bản ứng dụng

Lỗi bảng điều khiển mô-đun trục chính Alpha-i:Trục chính của trung tâm gia công phát ra cảnh báo liên lạc nối tiếp và không thể khởi động. Kiểm tra động cơ trục chính và cáp chính xác. PCB điều khiển trục xoay A20B-2100-0802 được xác định là có lỗi. Việc thay thế bo mạch sẽ khôi phục khả năng liên lạc trục chính và điều chỉnh tốc độ.

Lỗi điều chỉnh tốc độ trục chính:Trục máy tiện CNC không thể giữ được tốc độ yêu cầu khi chịu tải cắt - tốc độ giảm đáng kể và không phục hồi được. Phần cứng thuật toán điều khiển tốc độ của A20B-2100-0802 bị lỗi. Việc thay thế bo mạch khôi phục lại quy định tốc độ chặt chẽ.

Câu hỏi thường gặp

Câu hỏi 1: Có thể thay thế A20B-2100-0802 mà không cần tháo mô-đun trục chính hoàn chỉnh không?

Không. A20B-2100-0802 là một PCB bên trong vỏ mô-đun trục xoay Alpha-i. Việc truy cập vào bo mạch yêu cầu phải tháo mô-đun ra khỏi tủ ổ đĩa, mở trên băng ghế và việc tháo bo mạch bên trong được thực hiện theo quy trình hướng dẫn bảo trì bộ khuếch đại trục chính FANUC. Bảng mạch có thể được thay thế mà không cần thay thế vỏ, bảng mạch hoặc thiết bị nguồn nếu chúng còn nguyên vẹn.

Câu hỏi 2: A20B-2100-0802 có chứa phần mềm động cơ trục chính (chương trình cơ sở) không?

Các bảng lớp A20B-2100-0800 có các cài đặt phần mềm động cơ (mã H550, H553, H570, H580 cho biết chương trình cơ sở loại động cơ) nằm trên bảng điều khiển trục xoay. Khi tìm nguồn thay thế A20B-2100-0802, hãy xác nhận xem bo mạch có được cung cấp cùng chương trình cơ sở loại động cơ như bản gốc hay không. Nếu lắp một bảng mạch trống hoặc bảng chương trình cơ sở khác, thì phải xác minh cài đặt thông số trục xoay trong CNC (thông số lựa chọn động cơ) và chương trình cơ sở của bảng mạch có thể cần phải được cập nhật để phù hợp với động cơ trục chính đã được lắp đặt.

Câu hỏi 3: Mã cảnh báo trục chính nào cho biết A20B-2100-0802 có thể đã bị lỗi?

Các cảnh báo trục chính hướng đến bảng điều khiển bao gồm: SP01 (động cơ quá nóng - có thể là lỗi xử lý bảng điều khiển nếu nhiệt độ động cơ được xác nhận là bình thường), SP02 (độ lệch tốc độ - có thể là lỗi điều chỉnh), SP08 (lỗi giao tiếp nối tiếp trục chính - liên kết bị hỏng giữa CNC và bảng điều khiển trục chính) và SP24/SP25/SP30 (IPM hoặc các cảnh báo liên quan đến thiết bị điện có thể bắt nguồn từ các lệnh truyền động cổng không chính xác từ bảng điều khiển). Các lỗi bên ngoài (cuộn dây động cơ, bộ mã hóa, nối dây) cần được loại trừ trước tiên.

Câu hỏi 4: Việc thay thế A20B-2100-0802 có yêu cầu thay đổi thông số trục chính không?

Hầu hết các thông số trục chính được lưu trong bộ nhớ thông số chính của CNC và được áp dụng lại tự động sau khi lắp bảng thay thế. Tuy nhiên, nếu bo mạch mang chương trình cơ sở nhúng của động cơ (như được mô tả trong ghi chú dòng A20B-2100-0800), hãy xác minh rằng các tham số lựa chọn trục xoay của CNC khớp với chương trình cơ sở trên bảng thay thế. Phần sụn động cơ không chính xác và thông số không khớp khiến hiệu suất trục chính kém hoặc tình trạng báo động.

Câu hỏi 5: Quy trình xả an toàn trước khi truy cập A20B-2100-0802 là gì?

Mô-đun trục chính Alpha-i chứa một dãy tụ điện thanh cái DC duy trì điện áp nguy hiểm sau khi ngắt nguồn điện lưới. Hướng dẫn bảo trì bộ khuếch đại trục chính FANUC Alpha-i chỉ định thời gian phóng điện cho mức công suất mô-đun cụ thể. Luôn đợi thời gian quy định và xác minh bằng vôn kế DC trước khi mở mô-đun. Đèn LED chỉ báo sạc của mô-đun trục chính (nếu có) báo hiệu khi quá trình phóng điện đang diễn ra.
