| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

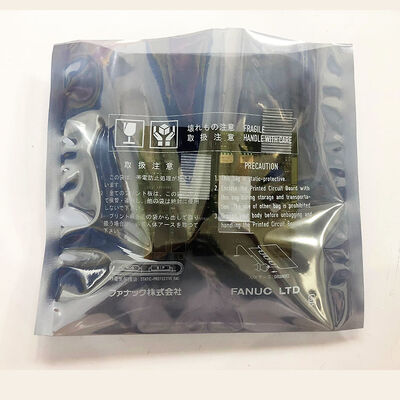

| Số mô hình | A20B-2101-0050 |
Dòng FANUC Beta-i (βi) chiếm tầng kinh tế trong phạm vi sản phẩm ổ servo của FANUC.Khi loạt Alpha-i nhắm mục tiêu các ứng dụng hiệu suất cao đòi hỏi độ cứng servo tối đa và độ chính xác đường viền, Beta-i phục vụ các máy công cụ nơi hiệu suất servo đáng tin cậy với chi phí thực tế là ưu tiên.
Beta-i SVM1 (Mô-đun servo trục đơn, loạt A06B-6130) cung cấp một trục servo cho mỗi mô-đun:
| Mô hình | Lệnh số. | Lưu lượng cao nhất |
|---|---|---|
| SVM1-4i | A06B-6130-H001 | 4A |
| SVM1-20i | A06B-6130-H002 | 20A |
| SVM1-40i | A06B-6130-H003 | 40A |
| SVM1-80i | A06B-6130-H004 | 80A |
A20B-2101-0050 là PCB điều khiển chung cho các biến thể 4i, 20i và 40i. 80i yêu cầu một PCB điều khiển riêng biệt (A20B-2101-0051).
| Parameter | Giá trị |
|---|---|
| Tương thích | SVM1-4i, SVM1-20i, SVM1-40i |
| Số thứ tự | H001, H002, H003 |
| Giao diện | FSSB (cáp quang) |
| Lưu lượng cao nhất | 4A, 20A, 40A (theo từng biến thể) |
| Phòng phanh động | Vâng. |
| Nhập | 200 ̊240VAC |
| Vai trò của hội đồng quản trị | PCB kiểm soát |
PCB điều khiển A20B-2101-0050 cho phép chức năng phanh động của SVM1.
Làm thế nào nó hoạt động:Khi ổ đĩa vô hiệu hóa đầu ra của nó, PCB điều khiển lệnh một mạch kết nối một kháng cự qua vòng cuộn pha của servo motor.trở thành một máy phát điện lái xe hiện tại thông qua điện trở phanhĐiều này tạo ra một mô-men xoắn phanh làm chậm trục nhanh hơn đáng kể so với tự do.
Tại sao nó quan trọng:Một trục không kiểm soát được sau khi dừng E có thể làm hỏng công cụ, thiết bị cố định hoặc đồ đạc.
lỗi PCB điều khiển Beta-i SVM1-20i:Beta-i SVM1-20i của trung tâm gia công CNC nhỏ gọn (A06B-6130-H002) phát triển các báo động truyền thông FSSB.Thay thế A20B-2101-0050 điều khiển PCB khôi phục giao tiếp FSSB.
Đổi máy điều khiển axis CNC:Máy CNC sử dụng ba ổ đĩa SVM1-20i riêng biệt cho ba trục của nó. Cả ba đều sử dụng cùng một A20B-2101-0050 PCB điều khiển
Q1: Một A20B-2101-0050 có bao gồm SVM1-4i, 20i và 40i? tất cả ba cấp độ hiện tại?
Có. Sổ tay mô tả loạt FANUC Beta-i (B-65322EN/02) xác nhận A20B-2101-0050 là PCB kiểm soát cho cả ba: SVM1-4i (H001), SVM1-20i (H002) và SVM1-40i (H003).Các bảng quyền lực thay đổi với mỗi xếp hạng hiện tại, nhưng PCB điều khiển là phổ biến trên ba biến thể.
Câu 2: A20B-2101-0050 có thể thay thế A20B-2101-0051 (được sử dụng trong SVM1-80i và SVM1-40HVi) không?
Không. A20B-2101-0051 phục vụ SVM1-80i dòng cao hơn và SVM1-40HVi điện áp cao. Các biến thể này yêu cầu các phần cứng giao diện ổ cổng và quy mô phản hồi dòng khác nhau.Thiết lập A20B-2101-0050 trong SVM1-80i tạo ra điều chỉnh dòng không chính xácLuôn luôn phù hợp với PCB điều khiển mô hình ổ đĩa cụ thể.
Q3: Các bảng điện nào được ghép nối với A20B-2101-0050 trong mỗi biến thể SVM1?
Từ hướng dẫn FANUC Beta-i (B-65322EN/02)
Cả bảng điều khiển và bảng điện phải hoạt động để ổ đĩa hoạt động.
Q4: Thay A20B-2101-0050 có yêu cầu nhập lại tham số servo không?
Các thông số servo (motor ID, loại bộ mã hóa, giá trị tăng) nằm trong bộ nhớ tham số chính của CNC.CNC thiết lập lại giao tiếp FSSB và áp dụng các thông số hiện có tự độngKiểm tra phản ứng servo bình thường trước khi quay lại sản xuất.
