| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2101-0071 |
Dòng A20B-2101 là dòng sản phẩm PCB công suất và điều khiển truyền động toàn diện của FANUC dành cho các mô-đun bộ khuếch đại servo và trục chính. Chuỗi sản phẩm này bao gồm toàn bộ dòng sản phẩm ổ đĩa FANUC — từ ổ đĩa servo tiết kiệm Beta-i đến mô-đun trục chính và servo hiệu suất cao Alpha-i, cũng như bao gồm các ứng dụng ổ đĩa servo rô-bốt.
Các bo mạch khác nhau trong dòng A20B-2101 đảm nhiệm các vai trò chức năng riêng biệt:
Điều khiển bo mạch PC cho Beta-i SVM1:Bao gồm A20B-2101-0050 (đối với SVM1-4i, 20i, 40i) và A20B-2101-0051 (đối với SVM1-80i, 40HVi). Các bo mạch này quản lý giao tiếp FSSB, các thuật toán điều khiển hiện tại và bộ truyền động cổngPWM cho mô-đun servo trục đơn Beta-i.
Bảng nguồn cho mô-đun Beta-i:Bao gồm A20B-2101-0090 và A20B-2101-0091 — PCB nguồn mang các kết nối đầu ra động cơ dòng điện cao và phần cứng ổ đĩa cổng IGBT cho các biến thể Beta-i SVM1 nhỏ hơn.
Bảng điều khiển trục chính:Bao gồm PCB trục chính loại A20B-2101-0350 cho các mô-đun dẫn động trục chính FANUC, quản lý việc điều chỉnh tốc độ trục chính và hướng trục chính.
Bảng điện servo robot:Bao gồm các bo mạch dành cho dòng bộ khuếch đại servo rô-bốt FANUC — các lớp nguồn bên trong mô-đun truyền động khớp rô-bốt.
Bảng cung cấp điện:Bao gồm các bảng lớp A20B-2101-0390 dành cho dòng Alpha-i PSM (Mô-đun cung cấp điện) của FANUC, có màn hình LED 7 đoạn để giám sát hệ thống.

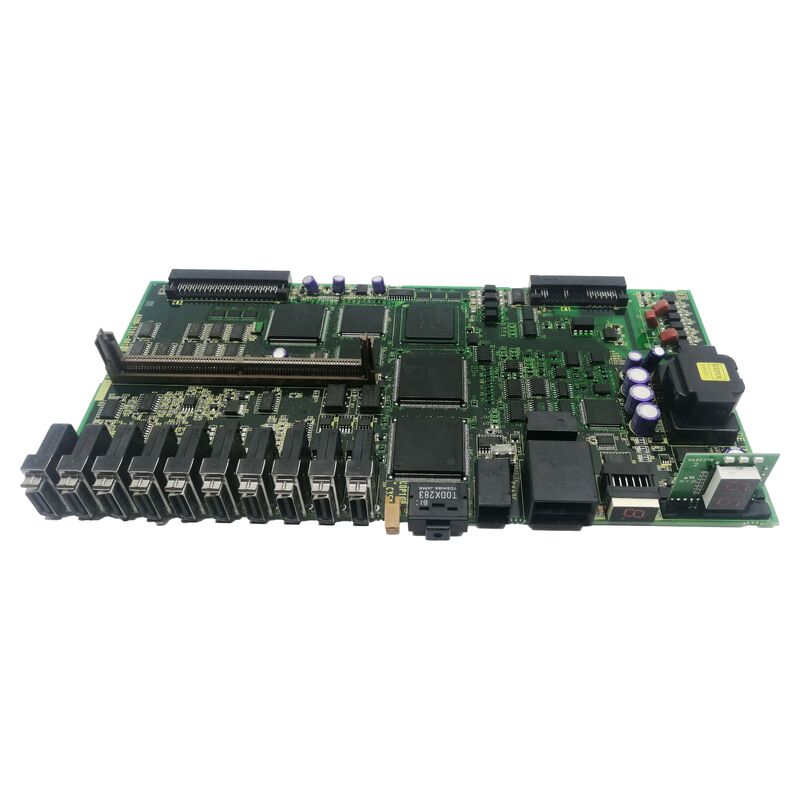

A20B-2101-0071 là một bo mạch cụ thể trong dòng này, phục vụ chức năng truyền động hoặc điều khiển mà nó được thiết kế.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2101-0071 |
| Loạt | A20B-2101 |
| nhà sản xuất | Tập đoàn FANUC |
| Kiểu | Điều khiển ổ đĩa PCB |
| Ứng dụng | Bộ truyền động servo/trục chính FANUC, CNC và tự động hóa |
Các mô-đun ổ đĩa của FANUC được thiết kế với các ngăn xếp PCB có thể thay thế được. Vỏ mô-đun thường chứa bảng nối dây (lớp đầu nối vật lý thụ động) và một hoặc nhiều PCB hoạt động. Thiết kế này cho phép:
Mục tiêu sửa chữa:Lỗi ở cấp độ bảng mạch sẽ cách ly việc thay thế đối với PCB bị lỗi cụ thể — chứ không phải toàn bộ mô-đun.
Bảo toàn tham số:Các thông số của biến tần nằm trong bộ nhớ chính của CNC chứ không phải trong PCB của biến tần. Việc thay thế A20B-2101-0071 không ảnh hưởng đến cài đặt thông số servo hoặc trục chính.
Hiệu quả chi phí:Việc thay thế cấp độ PCB thường ít tốn kém hơn so với việc thay thế toàn bộ mô-đun.
Lỗi bảng mô-đun ổ đĩa:Mô-đun truyền động servo robot hoặc CNC FANUC phát triển cảnh báo liên tục. Sau khi chẩn đoán lỗi hệ thống xác nhận bảng mạch và các thiết bị nguồn còn nguyên vẹn, A20B-2101-0071 được xác định là thành phần bị lỗi. Việc thay thế sẽ khôi phục hoạt động bình thường của ổ đĩa.
Kho phụ tùng:Một cơ sở vận hành hệ thống robot hoặc FANUC CNC duy trì A20B-2101-0071 như một phụ tùng thay thế trong xưởng để cho phép sửa chữa nhanh chóng ở cấp độ bảng mạch.
Câu hỏi 1: Làm cách nào để xác nhận A20B-2101-0071 là bo mạch chính xác cho mô-đun ổ đĩa của tôi?
Đọc số bộ phận từ nhãn bo mạch bên trong mô-đun ổ đĩa cụ thể. Nếu nhãn ghi A20B-2101-0071 thì đây là sản phẩm thay thế đã được xác nhận. Tham khảo chéo danh sách phụ tùng thay thế trong sổ tay bảo trì FANUC cho mẫu mô-đun hiện hành để xác định vai trò chức năng của bo mạch.
Câu hỏi 2: Việc thay thế A20B-2101-0071 có yêu cầu thay đổi tham số nào không?
Không. Tất cả các tham số truyền động — ID động cơ, loại bộ mã hóa, giới hạn dòng điện, mức tăng servo — được lưu trữ trong bộ nhớ tham số chính của CNC. Việc thay thế bo mạch A20B-2101-0071 không ảnh hưởng đến các thông số được lưu trữ. Sau khi lắp thiết bị thay thế, CNC sẽ thiết lập lại giao tiếp với mô-đun và áp dụng các thông số hiện có.
Câu hỏi 3: Quy trình an toàn nào được áp dụng trước khi truy cập A20B-2101-0071 bên trong mô-đun ổ đĩa?
Các mô-đun truyền động chứa các tụ điện DC bus giữ lại điện áp nguy hiểm sau khi ngắt nguồn điện lưới. Tuân thủ thời gian chờ phóng điện được chỉ định trong sổ tay bảo trì FANUC cho mô-đun hiện hành. Xác nhận phóng điện bằng cách quan sát đèn LED chỉ báo sạc và đo điện áp bus DC bằng vôn kế đã hiệu chuẩn trước khi tiếp cận bất kỳ bảng mạch bên trong nào.
Câu hỏi 4: A20B-2101-0071 có được sử dụng trong các ứng dụng máy công cụ CNC hoặc truyền động robot không?
Dòng A20B-2101 phục vụ cả bộ truyền động máy công cụ FANUC CNC và bộ truyền động servo robot, vì FANUC chia sẻ kiến trúc phần cứng ổ đĩa trên cả hai dòng sản phẩm. Ứng dụng cụ thể phụ thuộc vào mô-đun máy chủ. Xác nhận loại hệ thống máy chủ từ tài liệu của mô-đun ổ đĩa trước khi đặt hàng.
Câu hỏi 5: Có thể sửa chữa A20B-2101-0071 ở cấp độ linh kiện không?
Đối với các hệ thống quan trọng trong sản xuất, việc thay thế trực tiếp thường nhanh hơn. Việc sửa chữa có thể thực hiện được đối với các lỗi liên quan đến các bộ phận rời rạc có thể xác định được khi không có sẵn hàng thay thế hoặc khi việc cân nhắc về chi phí thiên về sửa chữa hơn là thay thế.
