| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

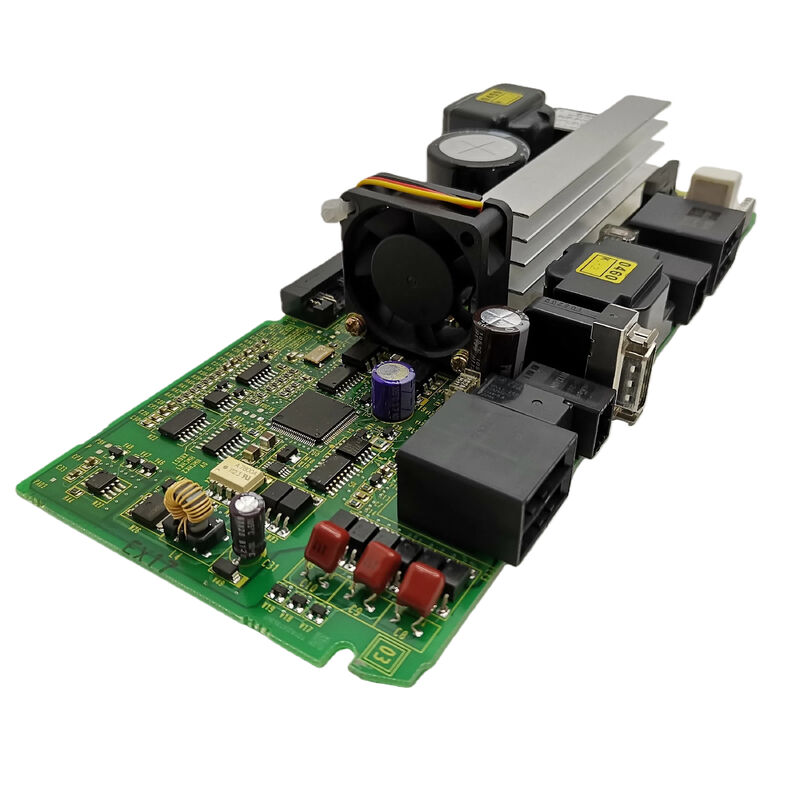

| Số mô hình | A20B-2101-0091 |
FANUC Beta-i SVM1-20i servo drive có sẵn trong hai cấu hình giao diện truyền thông. Sự lựa chọn phụ thuộc vào giao thức truyền thông CNC mà máy công cụ sử dụng:
FSSB interface (A06B-6130-H002):Sử dụng Servo Serial Bus sợi quang của FANUC cho giao tiếp trục cung cấp miễn dịch hoàn toàn đối với nhiễu điện từ từ môi trường tủ truyền động.
Giao diện liên kết I/O (A06B-6132-H002):Sử dụng bus nối tiếp I / O Link của FANUC để liên lạc trục, giải quyết trục servo như một nút I / O Link.
Cả hai biến thể đều sử dụngA20B-2101-0091 như bảng điện. Giai đoạn đầu ra động cơ dòng điện cao, kết nối bus DC và phần cứng IGBT giống nhau giữa hai phiên bản giao diện - chỉ thay đổi bảng điều khiển.
| Parameter | Giá trị |
|---|---|
| Vai trò của hội đồng quản trị | Bảng dây dẫn điện |
| Hoàn hợp (FSSB) | A06B-6130-H002 |
| Khả năng tương thích (I/O Link) | A06B-6132-H002 |
| Lưu lượng cao nhất | 20 Ap |
| Dòng | A20B-2101 |
Trong mô-đun Beta-i SVM1-20i, hai PCB hoạt động thực hiện các chức năng khác nhau:
A20B-2101-0091 (PCB điện):Mang tất cả các phần cứng dòng điện cao, đầu cuối đầu vào xe buýt DC, kết nối đầu ra động cơ ba pha và mạch cảm biến dòng.
Bảng điều khiển (A20B-2101-0050 cho FSSB, A20B-8101-0200 cho I/O Link):Xử lý giao tiếp kỹ thuật số, chạy các thuật toán điều khiển hiện tại, xử lý phản hồi mã hóa và tạo ra các lệnh cổng IGBT. Hoạt động ở mức điện áp logic.
Một A20B-2101-0091 thất bại thường biểu hiện như báo động liên quan đến đầu ra, quá tải dưới tải, lái xe bảo vệ phần cứng, thay vì lỗi liên lạc.Phân biệt các triệu chứng này hướng dẫn thay thế nhắm mục tiêu cho bảng này.
SVM1-20i FSSB lỗi nguồn động cơ:Một Beta-i SVM1-20i (A06B-6130-H002) phát triển báo động quá điện dưới tải bình thường. Bảng điều khiển kiểm tra chính xác. Bảng điện A20B-2101-0091 được xác định là lỗi.Thay thế khôi phục đầu ra ổ đĩa bình thường.
Dịch vụ I/O Link:Một máy sử dụng I/O Link SVM1-20i (A06B-6132-H002) đòi hỏi một bảng điện. A20B-2101-0091 là phổ biến cho cả hai phiên bản giao diện.
Q1: A20B-2101-0091 có thể thay thế A20B-2101-0090 (được sử dụng trong SVM1-4i) không?
Số A20B-2101-0090 phục vụ SVM1-4i (4A đỉnh) trong khi A20B-2101-0091 phục vụ SVM1-20i (20A đỉnh).Chúng không thể thay thế nhau dù chúng có vẻ giống nhau..
Q2: Quy trình an toàn nào áp dụng trước khi truy cập A20B-2101-0091?
Mô-đun SVM1-20i duy trì điện áp bus DC sau khi loại bỏ nguồn AC. Chờ cho đèn chỉ số sạc tắt và xác minh bằng đồng voltmeter được hiệu chỉnh trước khi mở mô-đun.Sử dụng dây đeo cổ tay an toàn ESD khi xử lý bảng.
Câu 3: Thay A20B-2101-0091 có yêu cầu nhập lại tham số servo không?
Không. Các thông số servo được lưu trữ trong bộ nhớ chính của CNC, không phải trong ổ đĩa PCB. Sau khi lắp đặt thay thế, CNC thiết lập lại giao tiếp và áp dụng các thông số hiện có tự động.
Q4: Những triệu chứng nào cho thấy A20B-2101-0091 lỗi so với lỗi bảng điều khiển?
Thất bại bảng điện: báo động quá điện liên quan đến tải, pha động cơ không đối xứng, các chuyến đi bảo vệ phần cứng trong điều kiện chạy.ổ đĩa không đạt đến trạng thái sẵn sàng, hành vi bất thường trong quá trình khởi động. báo động liên quan đến tải chỉ ra bảng điện đầu tiên.
