| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2101-0350 |

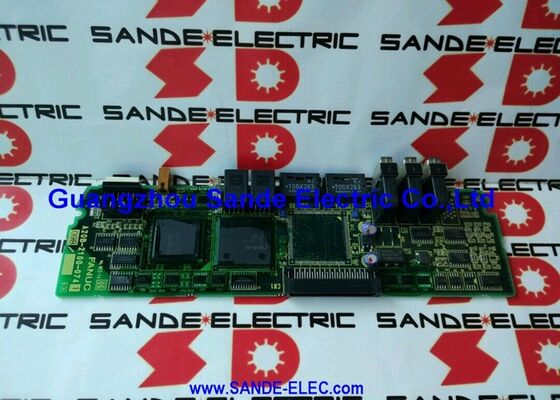

A20B-2101-0350 là PCB điều khiển Loại A được gắn bên trong bộ khuếch đại trục chính dòng FANUC A06B-6141 Alpha iSP (i Spindle). A06B-6141 là bộ khuếch đại trục chính tích hợp dòng Alpha i của FANUC - kết hợp các chức năng chỉnh lưu, phanh tái tạo và biến tần trục chính trong một thiết bị nhỏ gọn.
PCB điều khiển (A20B-2101-0350) là lớp thông minh của ổ đĩa. Nó thực thi:
Kiểm soát tốc độ trục chính:Nhận lệnh tốc độ từ CNC thông qua giao diện trục xoay nối tiếp và tính toán tần số và điện áp đầu ra biến tần cần thiết để đạt được tốc độ trục chính yêu cầu.
Kiểm soát định hướng:Quản lý chức năng định hướng trục chính - dừng trục xoay ở vị trí góc chính xác để thay dao, đồng bộ hóa tarô cứng và tạo đường viền trục Cs.
Truyền thông nối tiếp:Quản lý giao tiếp giữa CNC và bộ truyền động trục chính thông qua giao thức trục chính nối tiếp FANUC - truyền dữ liệu trạng thái (tốc độ, tải, lỗi) trở lại CNC và nhận lệnh (tham chiếu tốc độ, chế độ, bật).
Chức năng bảo vệ:Giám sát nhiệt độ biến tần, quá dòng, quá điện áp và tính toàn vẹn phản hồi của bộ mã hóa - tạo ra các mã cảnh báo thích hợp trên màn hình của biến tần khi phát hiện tình trạng lỗi.
| tham số | Giá trị |
|---|---|
| Ổ đĩa tương thích | A06B-6141 (Alpha iSP) |
| Kiểu | A (Bảng điều khiển loại A) |
| Đầu nối | CXA2B, CXA2A, JX4, JY1, JA7B, JA7A, JYA2, JYA3 |
| Loạt | A20B-2101 |
| Chức năng | Vận tốc trục chính, hướng, giao tiếp nối tiếp, bảo vệ |
A20B-2101-0350 mang một số đầu nối được xác định có giao diện với phần còn lại của hệ thống truyền động:
CXA2A/CXA2B:Đầu nối giao tiếp trục chính nối tiếp - kết nối ổ trục chính với giao diện trục chính nối tiếp của CNC. Chúng mang dữ liệu phản hồi và lệnh hai chiều giữa CNC và bộ truyền động.
JA7A / JA7B:Đầu nối phản hồi bộ mã hóa vị trí động cơ trục chính - nhận dữ liệu tốc độ và vị trí động cơ từ bộ mã hóa được gắn trên động cơ trục chính.
JYA2 / JYA3:Các đầu nối phản hồi bổ sung - thường dành cho bộ mã hóa vị trí hoặc tín hiệu cảm biến định hướng được sử dụng trong các chức năng định hướng trục chính và trục Cs.
JX4/JY1:Đầu nối giao diện cho các tín hiệu bổ sung - bao gồm bộ khuếch đại trục chính sẵn sàng, đầu ra cảnh báo hoặc tín hiệu I/O của máy.
Báo động truyền động trục chính A06B-6141 - kiểm soát lỗi PCB:Bộ khuếch đại trục chính FANUC Alpha iSP phát triển cảnh báo mức điều khiển (không phải lỗi nguồn). Động cơ trục chính và tầng công suất được xác nhận là hoạt động tốt. PCB điều khiển A20B-2101-0350 được xác định là có lỗi. Thay thế khôi phục chức năng truyền động trục chính.
Lỗi định hướng trục chính:Trung tâm gia công CNC phát triển các lỗi định hướng trục chính - trục chính không dừng ở đúng vị trí để thay dao. Sau khi xác minh cảm biến định hướng và bộ mã hóa, A20B-2101-0350 được xác định là lỗi điều khiển.
Câu hỏi 1: Làm cách nào để xác nhận A20B-2101-0350 là PCB điều khiển chính xác cho bộ truyền động trục chính của tôi?
Xác định số kiểu bộ khuếch đại trục chính từ bảng tên của ổ đĩa — nếu ghi là A06B-6141 thì A20B-2101-0350 là PCB điều khiển Loại A chính xác. Đồng thời xác minh ký hiệu "Loại A" từ nhãn của bảng đã lắp đặt. "Dòng 6141" trong mô tả sản phẩm thẳng hàng với bộ khuếch đại trục xoay A06B-6141.
Câu hỏi 2: "Loại A" trong bối cảnh bảng điều khiển trục xoay A06B-6141 là gì?
Bộ khuếch đại trục chính FANUC có thể sử dụng các cấu hình PCB điều khiển khác nhau — Ký hiệu Loại A và Loại B giúp phân biệt các biến thể này. Loại A là cấu hình bảng điều khiển tiêu chuẩn cho A06B-6141. Lắp sai loại (Loại B ở vị trí Loại A) sẽ gây ra lỗi giao tiếp hoặc lỗi điều khiển. Luôn xác nhận loại từ nhãn của bo mạch đã lắp đặt trước khi đặt hàng.
Câu hỏi 3: Cảnh báo trục chính nào chỉ ra cụ thể lỗi A20B-2101-0350?
Các lỗi PCB điều khiển thường tạo ra cảnh báo trong nhóm giao tiếp nối tiếp trục chính hoặc mã lỗi cấp điều khiển - chẳng hạn như cảnh báo 9 (lỗi giao tiếp nối tiếp), cảnh báo 24 (lỗi điều khiển động cơ) hoặc cảnh báo 73 (lỗi thẻ điều khiển) như được hiển thị trên đèn LED của biến tần. Cảnh báo ở giai đoạn nguồn (quá dòng, quá điện áp) thường hướng đến PCB nguồn hoặc IGBT thay vì bảng điều khiển.
Câu hỏi 4: Việc thay thế A20B-2101-0350 có yêu cầu nhập lại thông số trục xoay không?
Các thông số trục chính nằm trong bộ nhớ thông số trục chính của CNC — không có trong PCB điều khiển của bộ truyền động. Sau khi lắp A20B-2101-0350 thay thế, CNC tải lại các thông số trục chính vào ổ đĩa thông qua giao diện trục chính nối tiếp trong trình tự khởi tạo bật nguồn. Xác minh hoạt động bình thường của trục chính trên phạm vi tốc độ trước khi quay lại sản xuất.
Câu hỏi 5: Những biện pháp phòng ngừa an toàn và ESD nào được áp dụng khi thay thế A20B-2101-0350?
Tắt nguồn hoàn toàn bộ truyền động CNC và trục chính. Xác minh tụ điện DC của biến tần đã được xả hết hoàn toàn bằng vôn kế DC đã hiệu chuẩn trước khi mở tủ biến tần — Điện áp bus DC có thể vượt quá 600V và vẫn tồn tại sau khi rút nguồn điện lưới. Xử lý A20B-2101-0350 bằng dây đeo cổ tay chống tĩnh điện được nối đất trên bề mặt an toàn ESD.
