| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2101-0390 |

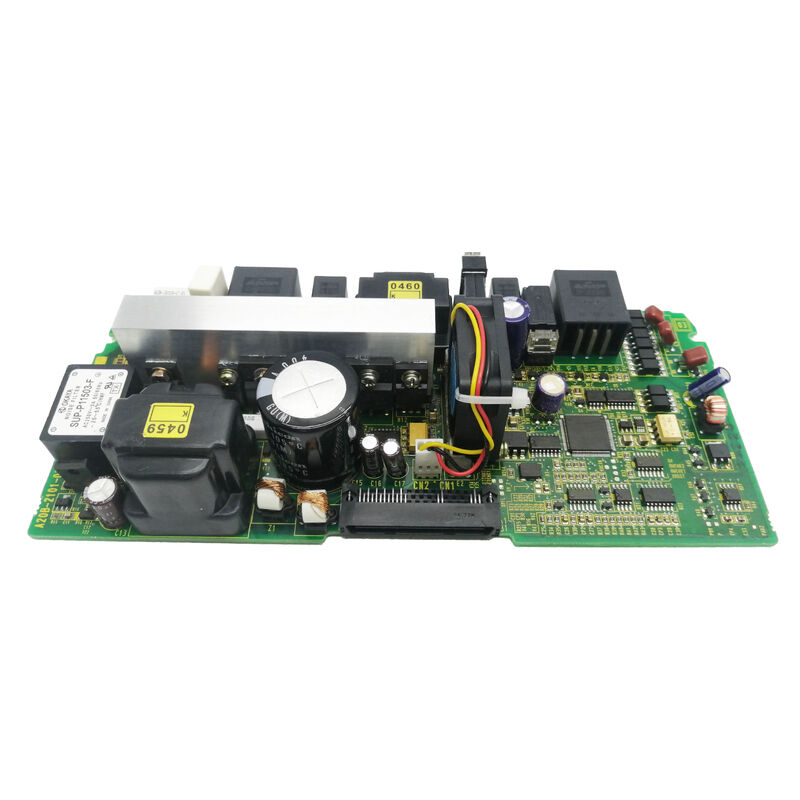

A20B-2101-0390 là bảng cấp nguồn mạch in cho hệ thống truyền động dòng Alpha I của FANUC. Trong kiến trúc Alpha I của FANUC, Mô-đun cung cấp điện (PSM) đóng vai trò là bộ chuyển đổi nguồn trung tâm cho toàn bộ hệ thống truyền động - bao gồm cả bộ khuếch đại servo và trục chính được kết nối với nó trên bus DC chung.
PCB A20B-2101-0390 là bảng điều khiển và giám sát trong PSM, quản lý:
Kiểm soát chỉnh lưu:PSM chuyển đổi nguồn điện xoay chiều ba pha đến thành điện áp bus DC được điều chỉnh. Bộ nguồn PCB điều khiển quá trình chỉnh lưu này và giám sát bus DC để biết mức điện áp chính xác.
Xử lý năng lượng tái tạo:Khi trục servo hoặc trục chính giảm tốc, chúng sẽ tạo ra năng lượng tái tạo. PSM quản lý năng lượng này - đưa nó trở lại nguồn điện xoay chiều (trong cấu hình PSM tái tạo) hoặc tiêu tán nó thông qua một điện trở tái tạo. A20B-2101-0390 điều khiển chuyển mạch tái tạo.
Giám sát xe buýt DC:PCB của bộ cấp nguồn giám sát điện áp bus DC trong thời gian thực, phát hiện các tình trạng quá áp và thiếu điện áp, đồng thời kích hoạt quá trình tắt bảo vệ trước khi các thiết bị điện tử công suất bị hỏng.
Hiển thị trạng thái:Màn hình LED 7 đoạn trên A20B-2101-0390 hiển thị trạng thái vận hành và mã cảnh báo của PSM - cung cấp chỉ báo trực quan về tình trạng của mô-đun nguồn điện mà không yêu cầu kết nối CNC để chẩn đoán cơ bản.
| tham số | Giá trị |
|---|---|
| Loại loạt | Alpha I |
| Loại bảng | Mạch in (nguồn điện) |
| Trưng bày | LED 7 đoạn |
| Bộ lọc tiếng ồn | Trên tàu |
| Ứng dụng | Điều khiển nguồn điện Alpha I PSM |
Thông số kỹ thuật "bộ lọc tiếng ồn trên bo mạch" xác định tính năng lọc EMI (Nhiễu điện từ) tích hợp trên A20B-2101-0390. Các thiết bị điện tử công suất chuyển mạch tạo ra nhiễu điện tần số cao đáng kể - cả nhiễu dẫn truyền quay trở lại nguồn điện lưới và nhiễu bức xạ ảnh hưởng đến các mạch nhạy cảm gần đó.
Bộ lọc tiếng ồn tích hợp trên A20B-2101-0390:
Tiến hành triệt tiêu EMI:Cuộn cảm và tụ điện Ferrite trên PCB nguồn điện làm giảm tiếng ồn chuyển mạch tần số cao trước khi nó chạm tới dây dẫn chính — giảm nhiễu với các thiết bị khác trên cùng nguồn điện.
Sự tuân thủ:Bộ lọc tích hợp là một phần trong thiết kế bộ truyền động của FANUC dành cho việc đánh dấu CE và các yêu cầu tuân thủ EMC khác — đảm bảo hệ thống bộ truyền động đáp ứng các giới hạn phát xạ bức xạ và dẫn truyền được chỉ định cho máy móc công nghiệp.
Lỗi nguồn điện PSM PCB:Hệ thống truyền động FANUC Alpha I phát triển các cảnh báo ở mức PSM — không thể thiết lập bus DC hoặc hệ thống ngắt ngay lập tức khi bật nguồn. Sau khi xác minh nguồn điện chính đến, PCB của bộ nguồn A20B-2101-0390 được xác định là có lỗi. Việc thay thế khôi phục việc thiết lập bus DC và hoạt động biến tần bình thường.
Bảo trì hệ thống truyền động Alpha I:Hệ thống truyền động Alpha I của cơ sở sản xuất được bảo trì toàn diện theo kế hoạch. A20B-2101-0390 được thay thế như một phần của quá trình đổi mới thiết bị điện tử PSM để đảm bảo hoạt động cung cấp điện liên tục đáng tin cậy.
Câu hỏi 1: Vai trò của PCB cung cấp điện PSM trong hệ thống truyền động Alpha I là gì?
Trong kiến trúc Alpha I của FANUC, PSM là bộ chuyển đổi nguồn trung tâm — nó chỉnh lưu nguồn điện lưới xoay chiều ba pha tới bus DC mà tất cả các bộ khuếch đại trục chính và servo được kết nối đều sử dụng. A20B-2101-0390 là PCB điều khiển trong PSM, quản lý việc chỉnh lưu, giám sát bus DC, xử lý năng lượng tái tạo và tắt máy bảo vệ. Nếu không có PSM chức năng thì không có bộ truyền động servo hoặc trục chính nào trong hệ thống có thể hoạt động.
Câu 2: Mã LED 7 đoạn trên A20B-2101-0390 cho biết điều gì?
Màn hình 7 đoạn hiển thị hai loại thông tin: mã trạng thái trong quá trình hoạt động bình thường (xác nhận PSM đang hoạt động và bus DC sẵn sàng) và mã cảnh báo trong điều kiện lỗi. Mã cảnh báo là số - mỗi số tương ứng với một loại lỗi cụ thể được ghi trong sổ tay bảo trì bộ khuếch đại servo FANUC Alpha I. Đọc mã hiển thị là điểm khởi đầu cho mọi chẩn đoán lỗi PSM.
Câu hỏi 3: Cần có biện pháp phòng ngừa an toàn nào trước khi thay thế A20B-2101-0390?
PSM chứa các tụ lọc lớn lưu trữ năng lượng DC điện áp cao (thường là 300–600V DC bus) sau khi ngắt nguồn điện lưới. Trước khi tiếp cận phần bên trong PSM: tắt và khóa nguồn điện lưới, sau đó đợi thời gian xả điện được chỉ định trong hướng dẫn bảo trì (thường là 5–10 phút). Xác minh điện áp bus DC dưới 30V bằng vôn kế đã hiệu chuẩn trước khi xử lý bất kỳ bo mạch bên trong nào.
Câu hỏi 4: Việc thay thế A20B-2101-0390 có yêu cầu cấu hình lại hệ thống truyền động không?
PCB bộ cấp nguồn PSM không chứa bộ lưu trữ tham số do người dùng định cấu hình - tất cả các tham số servo và trục chính đều nằm trong bộ nhớ tham số của CNC. Sau khi lắp A20B-2101-0390 thay thế và khôi phục nguồn điện lưới, PSM sẽ thiết lập bus DC một cách bình thường. Xác minh màn hình 7 đoạn hiển thị trạng thái sẵn sàng chính xác trước khi bật CNC và kiểm tra các bộ truyền động servo và trục chính.
Câu hỏi 5: Điều gì phân biệt PSM Alpha I (A20B-2101-0390) với các PSM dòng Alpha trước đó?
Ký hiệu "Alpha I" biểu thị thế hệ i-series của hệ thống truyền động Alpha của FANUC — một sự phát triển của dòng Alpha trước đó với hiệu suất được cải thiện, khả năng tích hợp cao hơn và các giao thức liên lạc được cập nhật. Alpha I PSM sử dụng bảng cấp nguồn mạch in (A20B-2101-0390) có tính năng lọc tiếng ồn tích hợp và chẩn đoán đèn LED 7 đoạn — các tính năng phản ánh những cải tiến về thiết kế của thế hệ Alpha I so với phần cứng PSM trước đó.
