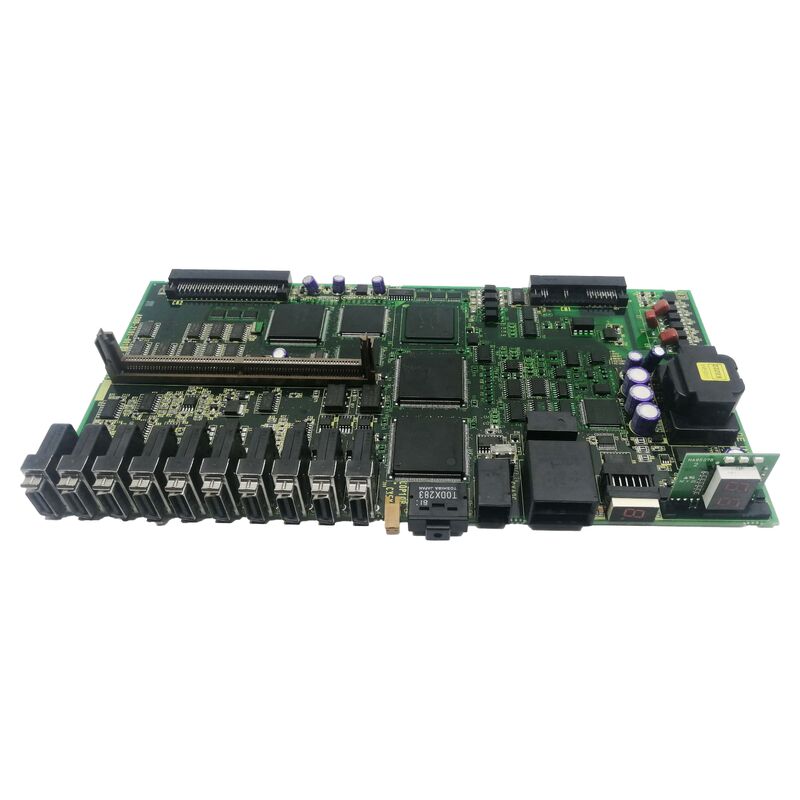

1PC Sử dụng FANUC A20B-2101-0681 A20B21010681 A2OB-21O1-O681

A20B-2101-0681. FANUC A20B-2101 Series Power Supply Board

Bảng cung cấp điện trong loạt A20B-2101

Dòng A20B-2101 bao gồm một loạt các bảng điều khiển và điện cho FANUC CNC và hệ thống tự động hóa.các bảng được phân loại là "bảng cung cấp điện" phục vụ chức năng quan trọng của việc cung cấp điều chỉnh, điện áp cung cấp ổn định cho các mạch điện tử trong các mô-đun truyền động và bộ máy phần cứng CNC.

Dòng bảng cung cấp điện dòng A20B-2101 bao gồm một số ứng dụng chức năng được biết đến:

Phiên điện Alpha-i PSM:The A20B-2101-0390 family (including /08A and other revisions) is confirmed as the "POWER SUPPLY BOARD W/NOISE FILTER" for the Alpha-i PSM (Power Supply Module) high-power series — providing the 7-segment LED status display and integrated noise filter for PSM unitsBảng này được ghi chép tốt trong cùng một loạt thiết lập bối cảnh cho các bảng cung cấp điện A20B-2101 khác.

Các bảng nguồn điện nội bộ của mô-đun truyền động:Các bảng điện A20B-2101 khác cung cấp điện tích 5V, 15V, and 24V logic supply rails within servo and spindle amplifier modules — converting from the available DC bus or control supply voltage to the precise voltages needed by the module's logic and interface circuits.

Phiên Beta-i và αis:Các bảng cung cấp điện cho các ổ đĩa Beta-i SVM1 nhỏ gọn và các mô-đun dòng αis cũng xuất hiện trong số A20B-2101, hỗ trợ nhu cầu phân phối điện của hệ thống ổ đĩa hoàn chỉnh.

Thông tin chính về sản phẩm

Sự ổn định của nguồn cung cấp Tại sao nó quan trọng đối với hệ thống truyền động

Trong tủ truyền động CNC FANUC, chất lượng và sự ổn định của điện áp cung cấp điện nội bộ ảnh hưởng trực tiếp đến độ tin cậy của hệ thống:

Sự ổn định nguồn cung logic:Các thiết bị điện tử điều khiển của bộ khuếch đại servo microprocessor, trình điều khiển cổng, giao diện mã hóa đòi hỏi nguồn cung cấp ổn định 5V và 3,3V trong phạm vi dung nạp chặt chẽ.Làn sóng điện áp hoặc transients trên các đường ray này gây ra lỗi logic, báo động liên tục, hoặc hành vi servo không ổn định.

Nguồn cung cấp ổ cổng:Các mạch ổ cổng IGBT yêu cầu nguồn cung cấp hai cực (thường là +15V /-15V hoặc +15V) để bật và tắt IGBT hoàn toàn.Một nguồn cung cấp ổ cổng không đầy đủ làm cho IGBT hoạt động trong độ bão hòa một phần.

Phân biệt năng lượng điều khiển:Các bảng cung cấp điện nội bộ thường cung cấp cách ly giữa phía bus điện áp cao và phía logic điện áp thấp của ổ đĩa.Sự cô lập này bảo vệ các thiết bị điện tử điều khiển từ bus-side transients và cung cấp một rào cản galvanic an toàn.

Khi bảng cung cấp điện A20B-2101-0681 bị hỏng,Các đường ray điện bên trong của mô-đun truyền động bị gián đoạn thường gây ra việc ổ đĩa thất bại trong tự thử nghiệm bật hoặc tạo mã báo động nguồn điện.

Các kịch bản ứng dụng

lỗi nguồn cung cấp năng lượng của mô-đun ổ đĩa:Một mô-đun điều khiển FANUC thất bại trong trình tự bật điện. Các chỉ số LED xác nhận không có nguồn logic nội bộ. Đầu vào AC và bus DC của hệ thống điều khiển được xác nhận chính xác.A20B-2101-0681 bảng nguồn cung cấp năng lượng được xác định là lỗi ¢ chuyển đổi DC-DC nội bộ đã thất bại- Thay thế khôi phục lại nguồn cung logic của module và hoạt động bình thường.

Điều tra báo động lái liên tục:Trục CNC phát triển các báo động ngẫu nhiên không thể tương quan với các sự kiện chuyển động hoặc dây dẫn bên ngoài.Thử nghiệm cho thấy báo động tương quan với A20B-2101-0681 của sức mạnh đầu ra đi vào các trạng thái tạm thời ngắn dưới tải nhiệt- Thay thế giải quyết lỗi gián đoạn.

Câu hỏi thường gặp

Q1: Làm thế nào để xác định A20B-2101-0681 là thành phần bị lỗi khi một mô-đun truyền động không có nguồn điện bên trong?

Đầu tiên xác minh nguồn cung cấp bên ngoài của mô-đun là chính xác Nếu nguồn cung cấp bên ngoài được xác nhận và mô-đun vẫn không hiển thị nguồn điện logicTrong mô-đun, A20B-2101-0681 được xác định bằng cách đọc nhãn số phần của nó.So sánh với danh sách phụ tùng của mô-đun ổ để xác nhận đây là bảng nguồn cung cấp điện cho mô-đun cụ thể đó.

Q2: Sự khác biệt giữa "bảng cung cấp điện" và "bảng điện" trong thuật ngữ truyền động của FANUC là gì?

Trong ngôn ngữ mô-đun truyền động của FANUC: abảng điện(hoặc bảng dây chuyền) mang đầu ra động cơ dòng điện cao và kết nối bus DC nó hoạt động ở điện áp bus đầy đủ với các dòng động cơ.bảng cung cấp điệnchuyển đổi điện áp đến các mức thấp hơn cần thiết cho điện tử điều khiển, nó hoạt động ở các mức điện áp logic như đầu ra của nó, mặc dù đầu vào của nó có thể từ bus DC.A20B-2101-0681 là bảng cung cấp điện (điện biến điện áp nội bộ điện áp thấp), không phải là bảng điện điện cao.

Q3: A20B-2101-0681 được sử dụng trong các mô-đun khuếch đại servo, các mô-đun trục hoặc các mô-đun PSM?

Dòng A20B-2101 bao gồm tất cả ba loại ổ đĩa servo amplifier, amplifier spindle và module cung cấp điện (PSM).Loại mô-đun chủ cụ thể của A20B-2101-0681 được xác nhận từ nhãn số bộ phận bên trong mô-đun được lắp đặt- Liên chiếu với danh sách phụ tùng của mô-đun chủ trong hướng dẫn bảo trì FANUC.

Q4: Việc thay thế A20B-2101-0681 có ảnh hưởng đến bất kỳ ổ đĩa hoặc thông số CNC nào không?

Không. Bảng cung cấp điện nội bộ không lưu trữ tham số hệ thống. Thay thế A20B-2101-0681 không ảnh hưởng đến các cài đặt tham số servo hoặc spindle của CNC.Sau khi lắp đặt bộ phận thay thế và khôi phục năng lượng, điện tử điều khiển của mô-đun ổ đĩa khởi động lại bằng cách sử dụng các tham số CNC hiện có được lưu trữ trong bộ nhớ chính của CNC.

Q5: Có các biến thể sửa đổi của A20B-2101-0681 không?

Nhiều bảng A20B-2101 mang hậu tố sửa đổi như /01A, /02B chỉ ra các lần cập nhật phần cứng. Nếu nhãn bảng được cài đặt cho thấy một sửa đổi cụ thể (ví dụ: A20B-2101-0681/01A),lưu ý điều này khi tìm nguồn thay thế. Các sửa đổi sau này thường tương thích ngược với những sửa đổi trước đó trong cùng một khe cắm. Nếu không có sửa đổi cụ thể được ghi nhận là bắt buộc trong ghi chú bảo trì của mô-đun truyền động,sửa đổi mới nhất có sẵn là lựa chọn thay thế thích hợp.
