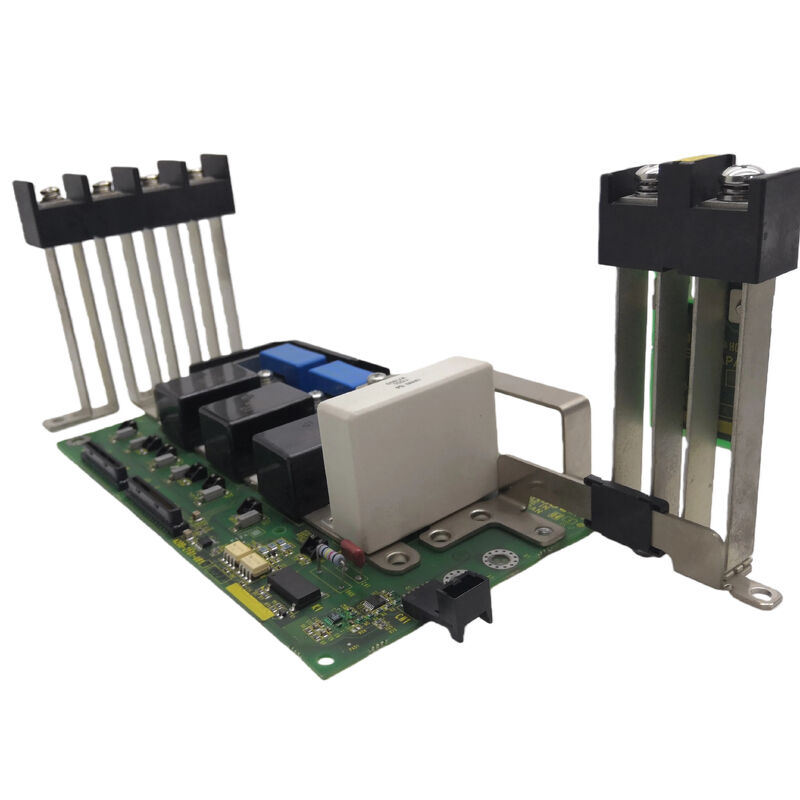

1PC Sử dụng FANUC A20B-2101-0810 A20B21010810 A2OB-21O1-O81O

A20B-2101-0810 | FANUC A20B-2101 Series CNC Drive PCB — Hệ thống truyền động servo và trục chính / CNC và tự động hóa / Bản gốc Nhật Bản

A20B-2101 — Dòng PCB truyền động toàn diện

Dòng A20B-2101 là một trong những dòng PCB liên quan đến ổ đĩa rộng rãi nhất của FANUC. Bao gồm các bộ khuếch đại servo, bộ khuếch đại trục chính, mô-đun cấp nguồn và bộ điều khiển servo rô-bốt, dòng sản phẩm này cung cấp bảng điều khiển và bảng nguồn tạo thành lớp điện tử của phần cứng ổ đĩa FANUC.

Các loại bàn phím trong dòng A20B-2101 minh họa cho phạm vi:

Bảng điều khiển servo Beta-i SVM1:PCB điều khiển (A20B-2101-0050, 0051) và PCB nguồn (A20B-2101-0090, 0091) cho mô-đun servo trục đơn Beta-i - bao gồm dòng điện cực đại 4A đến 80A và cả hai biến thể giao diện FSSB và I/O Link.

Bảng cung cấp điện:Bao gồm A20B-2101-0390 (Alpha-i PSM công suất cao, có đèn LED 7 đoạn và bộ lọc nhiễu tích hợp) và bảng lớp A20B-2101-0681 để điều chỉnh nguồn điện cho ổ đĩa bên trong.

Bảng điện servo robot:Bảng nguồn điều khiển servo 6 trục (A20B-2101-0221, A20B-2101-0511) dành cho cụm truyền động khớp robot FANUC trong bộ khuếch đại dòng 6107 và 6017.

Bảng truyền động trục chính và kết hợp:Bao gồm các bo mạch thuộc dòng A20B-2101-035x để điều khiển bộ khuếch đại trục chính và dòng bo mạch điện A20B-2101-063x.

A20B-2101-0810 là một bo mạch trong dòng này, phục vụ chức năng truyền động cụ thể mà nó được thiết kế.

Thông tin sản phẩm chính

Dịch vụ cấp bo mạch trong mô-đun ổ đĩa FANUC

Cách tiếp cận của FANUC đối với khả năng bảo trì mô-đun ổ đĩa là thực tế: các mô-đun được thiết kế với PCB bên trong có thể thay thế được. Khi mô-đun ổ đĩa phát sinh lỗi, chẩn đoán có hệ thống sẽ xác định bo mạch bị lỗi cụ thể — chứ không phải cụm lắp ráp hoàn chỉnh của mô-đun. Cách tiếp cận này:

Giảm chi phí thay thế:Chỉ có PCB bị lỗi mới được thay thế. Vỏ mô-đun, bảng nối dây và các bảng đi kèm còn nguyên vẹn vẫn được sử dụng.

Bảo toàn cấu hình ổ đĩa:Các tham số ổ đĩa FANUC nằm trong bộ nhớ chính của CNC chứ không phải trong bảng ổ đĩa. Việc thay thế A20B-2101-0810 không ảnh hưởng đến bất kỳ cài đặt tham số trục chính hoặc servo nào được lưu trữ.

Nhắm mục tiêu lỗi thực tế:Các lỗi mô-đun ổ đĩa thường biểu hiện dưới dạng các kiểu cảnh báo cụ thể — lỗi giao tiếp, lỗi đầu ra nguồn hoặc ngắt bảo vệ — mỗi lỗi hướng tới một loại bo mạch cụ thể. Thay thế có mục tiêu sẽ giải quyết lỗi mà không cần thay thế thành phần rộng hơn không cần thiết.

Kịch bản ứng dụng

Chẩn đoán lỗi bảng điều khiển:Mô-đun truyền động CNC FANUC phát triển cảnh báo lỗi. Sau khi cách ly hệ thống, A20B-2101-0810 được xác định từ nhãn bo mạch của nó là PCB bị lỗi. Thay thế bằng cùng một bo mạch sẽ khôi phục hoạt động bình thường của ổ đĩa.

Kho dự phòng xưởng:Một cơ sở vận hành các hệ thống CNC FANUC duy trì A20B-2101-0810 như một phụ tùng cục bộ để hỗ trợ sửa chữa cấp bo mạch nhanh chóng khi mô-đun ổ đĩa phát sinh lỗi PCB.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác nhận A20B-2101-0810 là bo mạch chính xác cho mô-đun ổ đĩa FANUC của tôi?

Đọc số bộ phận từ nhãn bo mạch bên trong mô-đun ổ đĩa cụ thể. Nếu nhãn ghi A20B-2101-0810 thì đây là sản phẩm thay thế đã được xác nhận. Tham chiếu chéo vị trí của bo mạch với danh sách phụ tùng của mô-đun ổ đĩa trong sổ tay bảo trì FANUC hiện hành để xác nhận vai trò chức năng của bo mạch trong mô-đun đó.

Câu hỏi 2: Việc thay thế A20B-2101-0810 có yêu cầu bất kỳ thay đổi tham số servo hoặc trục chính nào không?

Không. Các thông số servo và trục chính được lưu giữ trong bộ nhớ thông số chính của CNC — không phải trong bộ truyền động PCB. Việc thay thế A20B-2101-0810 không ảnh hưởng đến các giá trị tham số được lưu trữ. Sau khi lắp board thay thế và khôi phục nguồn điện, biến tần sẽ thiết lập lại giao diện truyền thông với CNC và hoạt động theo cài đặt thông số hiện có.

Câu hỏi 3: Biện pháp phòng ngừa an toàn nào được áp dụng trước khi truy cập A20B-2101-0810 bên trong mô-đun ổ đĩa?

Các mô-đun truyền động chứa các tụ điện DC bus giữ lại điện áp nguy hiểm sau khi ngắt nguồn điện lưới. Trước khi mở bất kỳ vỏ mô-đun ổ đĩa nào, hãy tuân thủ khoảng thời gian chờ phóng điện được chỉ định trong hướng dẫn bảo trì FANUC cho loại mô-đun hiện hành. Kiểm tra dòng điện của xe buýt bằng vôn kế DC đã hiệu chuẩn. Xử lý A20B-2101-0810 với các biện pháp phòng ngừa ESD — dây đeo cổ tay nối đất và bề mặt làm việc an toàn ESD.

Câu hỏi 4: A20B-2101-0810 có dành riêng cho các ứng dụng máy công cụ CNC hay cũng được sử dụng trong các hệ thống robot không?

Các bo mạch dòng A20B-2101 xuất hiện trong cả ứng dụng ổ đĩa máy công cụ CNC FANUC và ứng dụng ổ đĩa servo robot, vì FANUC chia sẻ kiến ​​trúc phần cứng ổ đĩa trên các dòng sản phẩm này. Việc triển khai cụ thể A20B-2101-0810 phụ thuộc vào hệ thống máy chủ nơi nó được cài đặt. Xác nhận loại hệ thống máy chủ — CNC hoặc robot — từ tài liệu của mô-đun truyền động trước khi đặt hàng.

Câu hỏi 5: Sửa chữa cấp bo mạch có phải là một lựa chọn cho A20B-2101-0810 không?

Việc sửa chữa ở cấp độ thành phần được cung cấp bởi các trung tâm dịch vụ FANUC chuyên nghiệp cho hầu hết các bo mạch dòng A20B-2101. Đối với các hệ thống quan trọng trong sản xuất có chi phí ngừng hoạt động cao, việc thay thế bo mạch trực tiếp thường nhanh hơn. Sửa chữa là một giải pháp thay thế hiệu quả về mặt chi phí khi lỗi liên quan đến các bộ phận riêng biệt có thể xác định được (bộ điều khiển cổng bị lỗi, mạch bảo vệ bị hỏng, tụ điện bị xuống cấp). Cả hai tùy chọn đều có sẵn tùy thuộc vào mức độ khẩn cấp và ưu tiên ngân sách.
