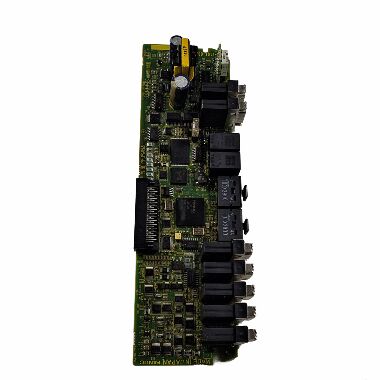

A20B-2101-0840 | Bảng kết nối nguồn FANUC — Dòng A20B-2101 / Xuất xứ Nhật Bản / Hệ thống truyền động CNC

Bảng kết nối nguồn - Lớp định tuyến hiện tại

Trong kiến ​​trúc mô-đun ổ đĩa của FANUC, các loại bo mạch khác nhau chiếm các lớp vật lý và điện riêng biệt. A20B-2101-0840 được phân loại làbảng kết nối nguồn- một bảng cung cấp các kết nối vật lý và điện cho các mạch điện bên trong cụm truyền động.

Bảng kết nối nguồn đóng vai trò là giao diện giữa đường dẫn nguồn dòng điện cao và các bảng chức năng khác nhau trong hệ thống truyền động. Vai trò của chúng khác với các bảng điều khiển (xử lý việc xử lý tín hiệu và truyền thông kỹ thuật số) và khác với các bảng đấu dây (mang cáp động cơ bên ngoài và các kết nối bus DC). Một bảng kết nối nguồn thường:

Các tuyến đường ray cấp điện nội bộ:Phân phối các điện áp DC khác nhau (5V, 15V, 24V) từ phần cấp nguồn đến các bảng logic bên trong cụm ổ đĩa.

Cung cấp kết nối giữa các bo mạch:Đóng vai trò là điểm kết nối nơi nhiều bo mạch trong mô-đun ổ đĩa trao đổi nguồn điện và tín hiệu điều khiển thông qua các đầu nối được xác định.

Quản lý các giao diện sắp xếp nguồn điện:Mang các tín hiệu và kết nối nguồn hỗ trợ trình tự bật và tắt nguồn được kiểm soát trong hệ thống truyền động.

Thông tin sản phẩm chính

Sản xuất Nhật Bản

Tất cả các bo mạch dòng A20B-2101 đều được sản xuất tại Nhật Bản theo tiêu chuẩn sản xuất của FANUC. Việc sản xuất PCB dẫn động FANUC có nguồn gốc từ Nhật Bản đảm bảo:

• Thông số kỹ thuật của thành phần phù hợp với mục đích thiết kế ban đầu
• Chất lượng chế tạo PCB đáp ứng dung sai sản xuất của FANUC
• Quy trình lắp ráp tuân theo các giao thức tin cậy của FANUC dành cho phần cứng tự động hóa công nghiệp

Đối với các bo mạch kết nối nguồn truyền động — có chức năng phân phối điện bên trong và phải duy trì tiếp xúc đáng tin cậy trong điều kiện rung và chu kỳ nhiệt trong tủ truyền động — hoạt động sản xuất có nguồn gốc từ Nhật Bản mang lại sự tự tin về chất lượng vật liệu và quy trình.

Kịch bản ứng dụng

Lỗi kết nối nguồn cụm ổ đĩa:Hệ thống truyền động CNC FANUC phát sinh lỗi có thể theo dõi được ở bảng kết nối nguồn bên trong. A20B-2101-0840 được xác định từ nhãn bo mạch của nó. Việc thay thế khôi phục khả năng phân phối điện bên trong của cụm ổ đĩa.

Sửa chữa mô-đun ổ đĩa:Một xưởng dịch vụ thay thế A20B-2101-0840 như một phần của quá trình đổi mới bộ bo mạch truyền động hoàn chỉnh.

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để xác nhận A20B-2101-0840 là bo mạch chính xác cho cụm ổ đĩa FANUC của tôi?

Đọc số bộ phận từ nhãn bo mạch bên trong mô-đun ổ đĩa cụ thể. Nếu nhãn ghi A20B-2101-0840 thì đây là sản phẩm thay thế chính xác.

Câu 2: Việc thay thế A20B-2101-0840 có ảnh hưởng đến các thông số CNC không?

Không. Bảng kết nối nguồn không lưu trữ các thông số trục chính hoặc servo CNC. Việc thay thế A20B-2101-0840 không ảnh hưởng đến bất kỳ giá trị tham số được lưu trữ nào. Sau khi lắp bảng thay thế, hệ thống truyền động sẽ khôi phục phân phối nguồn bình thường và CNC áp dụng các thông số hiện có thông qua giao diện servo của nó.

Câu hỏi 3: Những biện pháp phòng ngừa ESD nào áp dụng cho A20B-2101-0840?

Xử lý bằng dây đeo cổ tay chống tĩnh điện nối đất trên bề mặt an toàn ESD. Vận chuyển và bảo quản trong bao bì chống tĩnh điện. PCB ổ đĩa trong dòng A20B-2101 chứa các thiết bị nhạy cảm với ESD. Tránh chạm vào bề mặt thành phần và miếng đệm. Luôn tắt nguồn hệ thống hoàn toàn trước khi truy cập vào bất kỳ bo mạch ổ đĩa bên trong nào.

Câu hỏi 4: Quy trình an toàn nào được áp dụng trước khi truy cập A20B-2101-0840 bên trong mô-đun truyền động?

Các mô-đun truyền động giữ lại điện áp bus DC trong tụ điện của chúng sau khi loại bỏ nguồn điện xoay chiều. Tuân theo thời gian chờ phóng điện được chỉ định trong sổ tay bảo trì FANUC cho mô-đun hiện hành. Kiểm tra dòng điện của bus DC bằng vôn kế đã hiệu chuẩn trước khi mở vỏ mô-đun hoặc xử lý bất kỳ bo mạch bên trong nào.

Câu hỏi 5: A20B-2101-0840 có được sử dụng trong cả ứng dụng máy công cụ CNC và ứng dụng truyền động robot không?

Dòng A20B-2101 được sử dụng trên các ổ đĩa máy công cụ CNC và phần cứng ổ đĩa servo robot của FANUC. Ứng dụng cụ thể của A20B-2101-0840 phụ thuộc vào cụm ổ đĩa máy chủ được cài đặt. Xác nhận loại hệ thống máy chủ từ tài liệu của mô-đun đã cài đặt trước khi đặt hàng.
