| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

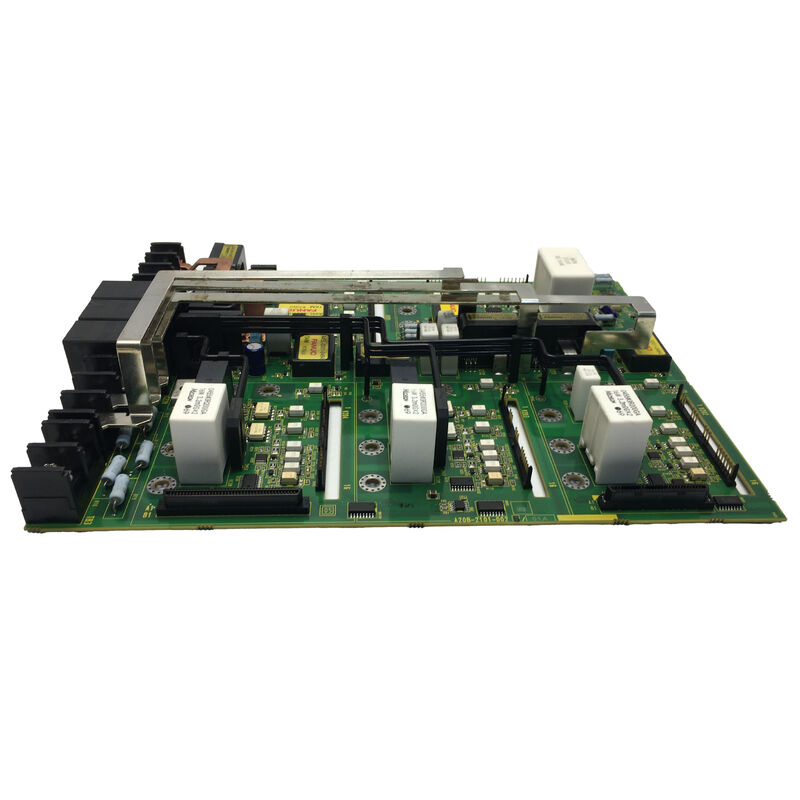

| Số mô hình | A20B-2101-0922 |
Dòng A20B-2101 bao gồm các bảng mạch truyền động trục chính và servo của FANUC — PCB điều khiển và nguồn tạo thành lõi điện tử của bộ khuếch đại servo và mô-đun truyền động trục chính của FANUC. Loạt bài này bao gồm một loạt các loại bo mạch phục vụ các mức công suất truyền động, dung lượng hiện tại và thế hệ giao diện khác nhau trên các dòng sản phẩm rô-bốt và CNC FANUC.
Các bo mạch trong dòng sản phẩm này mang các tín hiệu truyền động cổng, mạch cảm biến dòng điện, logic bảo vệ và giao diện truyền thông giúp dịch các lệnh vị trí và vận tốc từ CNC thành đầu ra điều khiển động cơ chính xác. Khi mô-đun ổ đĩa servo phát triển lỗi bên trong, các bảng mạch bên trong nó là đường dẫn thay thế - việc lắp bảng FANUC ban đầu sẽ đưa ổ đĩa về hiệu suất được chỉ định.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2101-0922 |
| Loạt | A20B-2101 |
| nhà sản xuất | Tập đoàn FANUC |
| Kiểu | PCB ổ đĩa servo |
| Ứng dụng | Hệ thống khuếch đại servo/trục chính |
Mô-đun bộ khuếch đại servo FANUC chứa các PCB phân lớp, mỗi lớp xử lý một tầng chức năng cụ thể:
Bảng điện:Quản lý việc chuyển đổi điện áp cao, dòng điện cao cho giai đoạn đầu ra của biến tần - tín hiệu truyền động cổng tới các thiết bị chuyển mạch IGBT, giám sát bus DC và điều khiển tái tạo.
Ban kiểm soát:Xử lý các lệnh servo của CNC (thông qua giao diện FSSB, Loại A hoặc Loại B), chạy vòng điều khiển hiện tại với tốc độ cập nhật micro giây, xử lý phản hồi động cơ từ bộ mã hóa và thực thi logic bảo vệ servo.
Bảng nối dây:Cung cấp giao diện kết nối vật lý giữa cáp bên ngoài và ngăn xếp PCB bên trong.
A20B-2101-0922 phục vụ một trong những vai trò này trong mô-đun bộ khuếch đại trục chính hoặc servo FANUC hiện hành. Việc thay thế nó sẽ khôi phục chức năng điện tử của biến tần ở cấp độ bảng mạch — tránh chi phí thay thế mô-đun bộ khuếch đại hoàn chỉnh.
Không phải tất cả các lỗi truyền động servo đều yêu cầu thay thế toàn bộ mô-đun bộ khuếch đại. Một số mã cảnh báo và kiểu lỗi cho biết lỗi ở cấp độ bo mạch chứ không phải lỗi ở thiết bị nguồn:
Trong những trường hợp này, việc thay thế bo mạch mục tiêu là chiến lược sửa chữa đúng đắn. Bảng thay thế A20B-2101-0922 khôi phục chức năng bị lỗi mà không cần thay thế phần cứng cơ và nguồn của mô-đun hoàn chỉnh.
Lỗi bên trong mô-đun servo:Bộ khuếch đại servo của máy CNC phát ra cảnh báo bên trong không khớp với lỗi cáp bộ mã hóa, động cơ hoặc dây dẫn. Chẩn đoán cấp độ bo mạch xác định A20B-2101-0922 là thành phần bị lỗi. Thay thế bảng khôi phục hoạt động trục bình thường.
Sửa chữa ổ đĩa servo robot:Bộ điều khiển servo của bộ điều khiển robot FANUC phát sinh lỗi không liên tục trên một khớp robot. Việc thay thế A20B-2101-0922 giải quyết hiện tượng gián đoạn và đưa robot trở lại hoạt động sản xuất đáng tin cậy.
Phụ tùng xưởng bảng ổ đĩa:Một cơ sở sản xuất duy trì một bộ bo mạch dòng A20B-2101 làm phụ tùng tại xưởng để sửa chữa mô-đun servo nhanh chóng, giảm thời gian sửa chữa bộ truyền động từ vài ngày xuống còn vài giờ.
Câu hỏi 1: Làm cách nào để xác định bo mạch nào trong mô-đun bộ khuếch đại bị lỗi?
Cô lập lỗi bằng cách đọc mã cảnh báo cụ thể từ màn hình CNC hoặc ổ đĩa. Mã cảnh báo biến tần FANUC (cảnh báo SV và cảnh báo SP) được ghi lại trong sổ tay mô tả bộ khuếch đại servo. Một số cảnh báo dành riêng cho bảng điều khiển, số khác dành cho bảng điện. Hư hỏng do nhiệt, vết cháy hoặc sự đổi màu linh kiện trên bo mạch này so với bo mạch khác cũng giúp chẩn đoán. Nếu màn hình LED của biến tần hoạt động bình thường, kiểu cảnh báo sẽ giúp thu hẹp lỗi ở một bảng cụ thể trong ngăn xếp.
Câu hỏi 2: A20B-2101-0922 có chứa dữ liệu hiệu chuẩn dành riêng cho động cơ không?
Một số bảng điều khiển bộ khuếch đại servo FANUC lưu trữ dữ liệu nhận dạng động cơ hoặc đạt được hiệu chuẩn trong bộ nhớ cố định trên bảng. Nếu bo mạch được thay thế mang dữ liệu dành riêng cho động cơ thì dữ liệu đó phải được nhập lại hoặc tải xuống từ bản sao lưu sau khi lắp bo mạch thay thế. Kiểm tra tài liệu bảo trì của mẫu bộ khuếch đại servo cụ thể để xác nhận xem A20B-2101-0922 có mang dữ liệu động cơ được lưu trữ hay không trước khi lắp.
Câu hỏi 3: A20B-2101-0922 có được sử dụng trong hệ thống gia công CNC, bộ điều khiển robot hay cả hai không?
Dòng A20B-2101 được sử dụng trên cả dòng sản phẩm CNC và robot, vì kiến trúc truyền động servo của FANUC được chia sẻ giữa các nền tảng. Việc triển khai cụ thể của A20B-2101-0922 phụ thuộc vào hệ thống mà nó được cài đặt. Vị trí của bo mạch trong danh sách phụ tùng thay thế của hệ thống đích xác nhận xem nó phục vụ cho bộ truyền động trục CNC, bộ truyền động trục chính hay bộ khuếch đại khớp rô-bốt.
Câu hỏi 4: Có thể gửi A20B-2101-0922 đi sửa chữa thay vì thay thế không?
Sửa chữa là một lựa chọn tiết kiệm chi phí khi lỗi là lỗi thành phần riêng biệt (IC trình điều khiển cổng IGBT bị lỗi, tụ điện bị hỏng, cầu chì bảo vệ nổ) có thể được xác định và giải quyết ở cấp độ thành phần. Các bo mạch bị hư hỏng do quá áp điện trên diện rộng thường được thay thế tốt hơn là sửa chữa.
Câu hỏi 5: Những biện pháp phòng ngừa ESD nào áp dụng cho A20B-2101-0922?
A20B-2101-0922 chứa IC logic CMOS và chất bán dẫn trình điều khiển dễ bị phóng tĩnh điện. Chỉ xử lý khi có dây đeo cổ tay nối đất được nối với bề mặt nối đất. Bảo quản và vận chuyển trong bao bì chống tĩnh điện. Khi truy cập mô-đun bộ khuếch đại servo, hãy xả điện xuống đất trước khi chạm vào bất kỳ PCB nào. Biến tần phải được tắt nguồn hoàn toàn và tụ điện bus DC được xả hết trước khi truy cập bo mạch bên trong - sử dụng vôn kế DC để xác nhận điện áp bus DC dưới 50V trước khi mở vỏ bộ khuếch đại.
