| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |

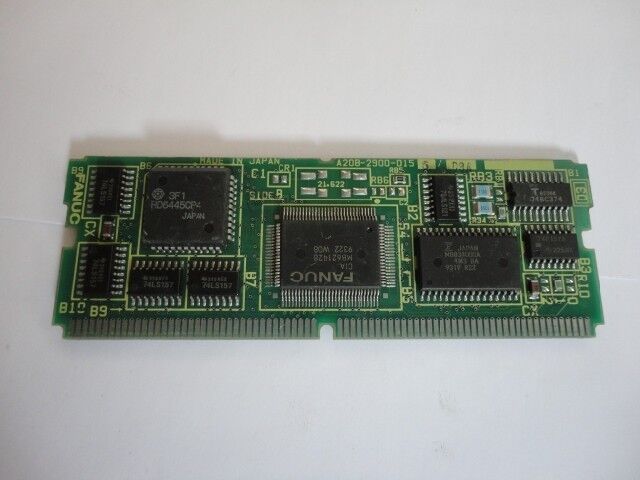

| Số mô hình | A20B-2900-0155 |
Trước khi màn hình phẳng LCD màu trở thành tiêu chuẩn trên máy công cụ CNC, CRT đơn sắc 9 inch là màn hình giao diện người vận hành CNC thống trị trong hơn hai thập kỷ. Các hệ thống CNC Series 16, 18 và 21 của FANUC ở thế hệ Model B và C đã sử dụng loại màn hình này làm giao diện vận hành tiêu chuẩn.
CRT 9 inch cung cấp cho người vận hành màn hình dựa trên văn bản: nội dung chương trình, vị trí trục, độ lệch dao, bảng tham số và thông báo cảnh báo - tất cả được hiển thị bằng ký tự phốt pho màu xanh lá cây hoặc màu hổ phách trên nền tối. Kích thước màn hình 9 inch nhỏ gọn phù hợp với kích thước bảng điều khiển tiêu chuẩn của các máy từ thời đại này.
A20B-2900-0155 là mô-đun SMD điều khiển màn hình này - tạo ra tín hiệu lệch, xung đồng bộ hóa video và đầu ra hiển thị ký tự mà CRT 9 inch yêu cầu để tạo ra hình ảnh dễ đọc.
| tham số | Giá trị |
|---|---|
| Kích thước hiển thị | 9 inch |
| Loại hiển thị | CRT đơn sắc |
| Tương thích | Dòng 16/18/21 Model B và C |
| Cài đặt | bảng OPT 1 |
| chỉ định | Phương án 1A |
| Thay thế | A02B-0130-H040 |
| Sự thi công | mô-đun SMD |
A20B-2900-0155 phục vụ hai thế hệ phần cứng của Series 16/18/21:
Mẫu B:Thế hệ phần cứng thứ hai của nền tảng Series 16/18. Model B giới thiệu kiến trúc bo mạch chính được cập nhật và dung lượng bộ nhớ mở rộng trong khi vẫn duy trì giao diện hiển thị giống như Model A.
Mẫu C:Thế hệ cuối cùng của Series 16/18 trước thế hệ i (16i/18i). Model C đã cải tiến thêm phần cứng. Giao diện bo mạch OPT 1 cho mô-đun CRT 9 inch vẫn nhất quán, cho phép A20B-2900-0155 hoạt động trên cả phần cứng thế hệ B và C.
Đối với Series 21, giao diện hiển thị tương tự cũng được áp dụng — CRT đơn sắc 9 inch đã được sử dụng trên dòng 16/18/21 trong các thế hệ phần cứng này.
Lỗi hiển thị CNC trên điều khiển 16-B:Màn hình đơn sắc 9 inch của FANUC Series 16-B CNC bị trống. CNC tiếp tục chạy bình thường — không có cảnh báo trục hoặc chương trình — xác nhận lỗi nằm ở phần hiển thị. Mô-đun A20B-2900-0155 được xác định là thành phần bị lỗi trên bo mạch OPT 1. Việc thay thế sẽ khôi phục màn hình vận hành.
Thay thế A02B-0130-H040:Dòng máy CNC 18-C có bảng CRT A02B-0130-H040 bắt đầu hiển thị các điểm bất thường trên màn hình. Thay vì tìm kiếm bo mạch gốc ngày càng khan hiếm, A20B-2900-0155 được trang bị để thay thế trực tiếp. Màn hình hoạt động bình thường mà không cần thay đổi cấu hình.
Trang bị thêm dòng 21-C:Dòng máy CNC 21-C trải qua quá trình bảo trì bộ điều khiển. Mô-đun điều khiển CRT được thay thế chủ động bằng A20B-2900-0155 như một phần của chương trình làm mới bo mạch.
Câu hỏi 1: Sự khác biệt giữa A20B-2900-0155 và A20B-2902-0270 trong cùng một dòng mô-đun CRT là gì?
Hai mô-đun này phục vụ các cấu hình hiển thị khác nhau về cơ bản:
Chúng không thể thay thế cho nhau. Lựa chọn tùy thuộc vào kích thước và loại màn hình vật lý được cài đặt trên máy.
Câu hỏi 2: A20B-2900-0155 có thể điều khiển màn hình LCD để thay thế trực tiếp cho CRT 9 inch không?
Không. A20B-2900-0155 tạo ra tín hiệu tương thích với các yêu cầu về độ lệch và đồng bộ hóa của CRT — nó không xuất ra tín hiệu VGA hoặc LCD kỹ thuật số tiêu chuẩn. Việc thay thế CRT bằng LCD yêu cầu bộ chuyển đổi video CRT sang LCD hoặc trang bị thêm giao diện hiển thị hoàn chỉnh. Bản thân A20B-2900-0155 phải hiện diện và hoạt động để điều khiển màn hình CRT; nó không tương thích với kết nối LCD trực tiếp.
Câu hỏi 3: "Phương án 1A" là gì và nó khác với "Phương án 1" như thế nào?
"Tùy chọn 1A" đề cập đến cấu hình cụ thể của bo mạch Tùy chọn 1 chấp nhận mô-đun A20B-2900-0155. Hậu tố "A" phân biệt điều này với các biến thể bo mạch Tùy chọn 1 khác chấp nhận các mô-đun hiển thị khác nhau (chẳng hạn như Tùy chọn 1B cho màn hình màu hoặc mô-đun kích thước khác). Khi đặt hàng A20B-2900-0155, hãy xác nhận biến thể bảng Tùy chọn 1 của CNC phù hợp với ký hiệu "1A".
Câu hỏi 4: Việc thay thế A20B-2900-0155 có yêu cầu thay đổi thông số CNC không?
Không. Mô-đun điều khiển CRT là thành phần phần cứng hiển thị và không mang các thông số CNC. Sau khi lắp A20B-2900-0155 thay thế vào bo mạch OPT 1 và cấp nguồn cho hệ thống, màn hình sẽ khôi phục hoạt động bình thường ngay lập tức. Nếu màn hình hiển thị các vấn đề về kích thước ký tự hoặc đồng bộ hóa không chính xác, thì các tham số liên quan đến màn hình của CNC (nếu có đối với cấu hình hệ thống cụ thể) phải được xác minh, nhưng việc nhập lại tham số thường không được yêu cầu để thay thế mô-đun tương tự.
Câu hỏi 5: So sánh khả năng sẵn có của A20B-2900-0155 với A02B-0130-H040 cũ hơn mà nó thay thế?
A20B-2900-0155 được thiết kế đặc biệt để kéo dài tuổi thọ của các hệ thống trước đây chỉ giới hạn ở bo mạch A02B-0130-H040. Vì A02B-0130-H040 ngày càng khó tìm nguồn hàng do đã cũ nên A20B-2900-0155 cung cấp giải pháp thay thế được sản xuất hiện tại hoặc được lưu trữ rộng rãi, phục vụ cùng chức năng trên cùng một phần cứng. Việc tìm nguồn cung ứng A20B-2900-0155 thường đơn giản hơn việc tìm kiếm một chiếc A02B-0130-H040 đáng tin cậy.
