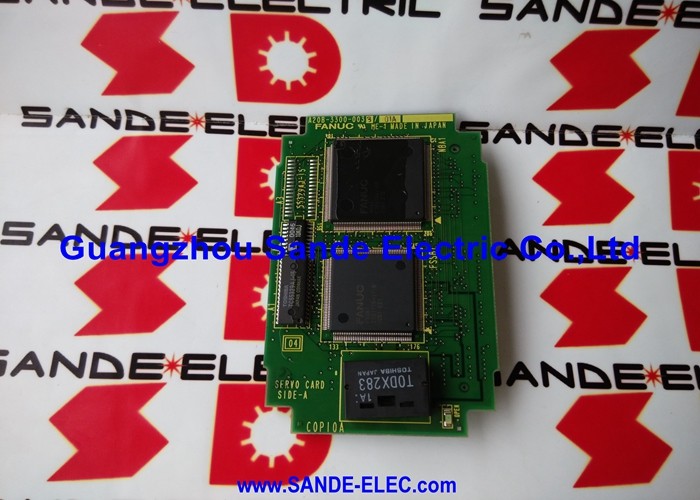

| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE RoHS |
| Số mô hình | A20B-2900-0310 |
Màn hình của người vận hành trên FANUC Series 16 hoặc 18 CNC không chỉ đơn giản là một thiết bị đầu cuối văn bản. Nó hiển thị nội dung đồ họa mà người vận hành phụ thuộc vào trong suốt chu trình gia công:
Đồ họa đường dẫn công cụ:CNC có thể hiển thị đường cắt được lập trình ở dạng đồ họa trước và trong khi thực hiện tự động. Người vận hành xác minh hình dạng đường dẫn dao một cách trực quan trước khi thực hiện cắt - kiểm tra va chạm, xác nhận cách tiếp cận và rút dao cũng như kiểm tra biên dạng bộ phận tổng thể.
Chẩn đoán đồ họa:Lỗi theo dõi servo, dạng sóng hiện tại và dữ liệu trạng thái hệ thống có thể được hiển thị bằng đồ họa theo thời gian. Những màn hình này hỗ trợ khắc phục sự cố về hành vi của servo và trục chính có thể không nhìn thấy được ở định dạng văn bản thuần túy.
Hiển thị phần chương trình:Nội dung chương trình được hiển thị bằng các phần tử đồ họa — tô sáng khối, định vị con trỏ và văn bản chương trình được định dạng — tất cả đều đi qua mô-đun điều khiển đồ họa.
A20B-2900-0310 là mô-đun SMD chuyên dụng cung cấp công cụ đồ họa phần cứng cho các chức năng hiển thị này trong hệ thống CNC Series 16 và 18.
| tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2900-0310 |
| Sự thi công | SMD (Thiết bị gắn trên bề mặt) |
| Tương thích | FANUC Dòng 16 (F16), Dòng 18 (F18) |
| Chức năng | Điều khiển đồ họa - Kết xuất màn hình CNC |
| Kiểu | Bảng con/mô-đun PCB |
A20B-2900-0310 cài đặt dưới dạng bảng con - nó cắm vào hoặc gắn vào bảng điều khiển đồ họa chính trong bộ điều khiển CNC. Kiến trúc bảng con tách biệt logic đồ họa khỏi bảng xử lý CNC chính. Sự tách biệt này có nghĩa là lỗi mô-đun đồ họa không ảnh hưởng đến việc điều khiển chuyển động hoặc thực hiện chương trình của CNC - CNC vẫn tiếp tục chạy ngay cả khi màn hình mất khả năng đồ họa.
Ngược lại, việc mất chức năng đồ họa — vùng hiển thị trống, thiếu thành phần đồ họa, hiển thị đồ họa bị hỏng — mà không ảnh hưởng đến việc thực hiện chương trình CNC thường cho thấy A20B-2900-0310 là thành phần bị lỗi chứ không phải bảng CNC chính.
Lỗi hiển thị đồ họa trên trung tâm gia công Series 16:Màn hình vận hành của trung tâm gia công FANUC Series 16 mất màn hình đồ họa đường chạy dao. Trang chương trình và trang thông số hiển thị bình thường. Lỗi được cách ly với mô-đun điều khiển đồ họa - bộ phận thay thế A20B-2900-0310 sẽ khôi phục toàn bộ khả năng hiển thị đồ họa.
Làm mới bảo trì CNC:Trong quá trình đại tu bảo trì CNC theo lịch trình trên trung tâm tiện Series 18 cũ hơn, mô-đun điều khiển đồ họa được thay thế như một phần của chương trình đổi mới cấp bảng mạch để ngăn ngừa các lỗi đồ họa liên quan đến tuổi tác trên thiết bị hoạt động nhiều giờ.
Câu hỏi 1: Việc thay thế A20B-2900-0310 có yêu cầu cấu hình phần mềm nào không?
Mô-đun điều khiển đồ họa là một bảng phần cứng. Trong hầu hết các cấu hình Series 16 và 18, mô-đun này không mang các thông số CNC hoặc cài đặt có thể lập trình. Việc thay thế bo mạch sẽ khôi phục khả năng phần cứng đồ họa mà không yêu cầu thay đổi cấu hình hoặc thông số màn hình. Các cài đặt thông số đồ họa của CNC (loại màn hình, tùy chọn độ phân giải màn hình) được lưu trong bộ nhớ thông số CNC chính, không phải trong bảng con.
Câu hỏi 2: A20B-2900-0310 bị lỗi có thể khiến CNC ngừng chạy không?
Trong hầu hết các trường hợp, không. Các chức năng điều khiển chuyển động, thực hiện chương trình và I/O của CNC được xử lý bởi các bo mạch tách biệt với mô-đun đồ họa. Lỗi bo mạch đồ họa thường gây ra hiện tượng bất thường về hiển thị — vùng đồ họa trống, hiển thị đường dẫn dao bị thiếu — trong khi máy tiếp tục chạy. Tuy nhiên, nếu lỗi cũng làm hỏng đường ray cung cấp điện hoặc tín hiệu bus được chia sẻ với các bo mạch khác, thì có thể xảy ra ảnh hưởng thứ cấp đến hoạt động của CNC. Chẩn đoán lỗi cụ thể trước khi cho rằng CNC sẽ tiếp tục chạy với bo mạch đồ họa bị lỗi.
Câu hỏi 3: Các triệu chứng rõ ràng của lỗi A20B-2900-0310 là gì?
Các triệu chứng thường gặp bao gồm: màn hình đồ họa đường dẫn công cụ hiển thị hình ảnh trống hoặc bị hỏng trong khi các trang văn bản hiển thị bình thường; chế độ hiển thị đồ họa cụ thể kích hoạt báo động CNC; khu vực hiển thị đồ họa hiển thị hiển thị một phần hoặc bị đóng băng không cập nhật; hoặc màn hình hiển thị nhiễu đồ họa (các mẫu pixel ngẫu nhiên) ở các khu vực thường có nội dung đồ họa.
Câu hỏi 4: A20B-2900-0310 có tương thích với các biến thể Series 16M, 16T, 18M và 18T không?
A20B-2900-0310 nhắm đến dòng CNC Series 16 và 18. Khả năng tương thích trên M (trung tâm gia công), T (trung tâm tiện) và các biến thể phụ khác trong các dòng này phụ thuộc vào cụm bảng hiển thị cụ thể mà mô-đun cắm vào. Xác minh tài liệu phụ tùng thay thế cho kiểu máy CNC cụ thể và loại bộ phận hiển thị trước khi đặt hàng.
Câu hỏi 5: Số bộ phận liền kề nào phục vụ các thế hệ CNC khác nhau trong dòng bo mạch đồ họa?
Dòng A20B-2900 bao gồm các bo mạch đồ họa trên nhiều thế hệ FANUC CNC. Các số liền kề phục vụ các hệ thống khác nhau — ví dụ: A20B-2900-0340 và A20B-2900-0350 phục vụ các cấu hình hiển thị khác trong dòng FANUC. Số bộ phận trong dòng phụ A20B-2901 và A20B-2902 bao gồm các mô-đun đồ họa thế hệ mới hơn. Mỗi bo mạch đồ họa dành riêng cho một hệ thống — hãy xác minh số bo mạch đã lắp đặt trực tiếp từ nhãn trước khi đặt hàng.
