Fanuc PC Daughter Board A20B-2900-0350 A20B29000350 A2OB-29OO-O35O

FANUC A20B-2900-0350 ∙ ∙ ∙ Mô-đun CPU đồ họa ∙ Series 15-B / 16 / 18, màn hình CAP-II, Nhật Bản

Số phần:A20B-2900-0350

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Loại sản phẩm:Mô-đun CPU đồ họa (PCB cắm)

Dòng bảng:A20B-2900

Hệ thống tương thích:FANUC Series 15-B (Board Option 1), Series 16, Series 18

Ứng dụng hiển thị:CAP-II, CRT / LCD

Tổng quan

A20B-2900-0350 là một mô-đun CPU đồ họa cho các hệ thống điều khiển CNC FANUC.Nó thuộc về loạt A20B-2900 và cắm vào bảng chính hoặc bảng tùy chọn 1 (OPT1) tùy thuộc vào cấu hình điều khiển cụ thể.

Chức năng chính của nó là xử lý và tạo ra đầu ra hiển thị đồ họa cho màn hình CRT hoặc LCD được kết nối.

Mô-đun này được sử dụng trên các hệ thống CNC FANUC Series 15-B, 16 và 18, cho phép các bộ điều khiển này điều khiển các cấu hình hiển thị CAP-II.

CAP-II đề cập đến một tiêu chuẩn đầu ra màn hình CNC cụ thể của FANUC được sử dụng trong thế hệ bộ điều khiển này.

Các mô-đun CPU đồ họa thực hiện các nhiệm vụ hiển thị hiển thị chuyển đổi dữ liệu màn hình của CNC thành các tín hiệu chính xác cho loại màn hình được cài đặt trên máy.

Các chức năng hiển thị đồ họa trong hệ thống CNC FANUC không phải là bổ sung thẩm mỹ.

Toàn bộ giao diện của người vận hành hiển thị vị trí, màn hình tham số, thông báo báo động, mô phỏng đường dẫn công cụ đồ họa và tất cả các menu điều hướng được tạo thông qua hệ thống hiển thị.

Khi mô-đun CPU đồ họa thất bại, người vận hành mất khả năng nhìn thấy trạng thái của máy.phản ứng với báo động, hoặc nhập lệnh thông qua màn hình.

Các thông số kỹ thuật chính

Xử lý đồ họa trong bộ điều khiển CNC

Một bộ điều khiển CNC xử lý hai loại nhiệm vụ hoàn toàn khác nhau đồng thời.PMC thang thi hành chạy trên CPU chính với các yêu cầu thời gian chặt chẽ.

Việc hiển thị hiển thị là chuyên sâu về tính toán nhưng không quan trọng về thời gian.

A20B-2900-0350 là bộ xử lý đồ họa chuyên dụng.

Nó lấy dữ liệu từ nội dung màn hình CPU CNC chính, vị trí con trỏ, nhãn softkey, văn bản báo động, tọa độ đường dẫn công cụ và chuyển đổi thành đầu ra video điều khiển màn hình.

Chạy công việc này trên một mô-đun riêng biệt giữ cho CPU chính tự do cho các nhiệm vụ thời gian thực của nó.

Sự tách biệt này cũng có lợi ích bảo trì. Một mô-đun đồ họa bị hỏng không làm giảm điều khiển chuyển động của CNC.

Máy có thể tiếp tục chạy hoặc có thể hoạt động trong chế độ giới hạn trong khi lỗi hiển thị được khắc phục.

Các lỗi được cô lập để hệ thống phụ đồ họa thay vì cascading đến toàn bộ điều khiển.

Hệ thống hiển thị CAP-II

CAP-II là kiến trúc hiển thị của FANUC được sử dụng trên các bộ điều khiển thế hệ 15-B, 16 và 18. Nó xác định giao diện giữa các thiết bị điện tử xử lý màn hình của CNC và đơn vị màn hình.A20B-2900-0350 thực hiện đầu ra màn hình CAP-II ở phía bên điều khiển.

Các thế hệ bộ điều khiển FANUC khác nhau sử dụng kiến trúc hiển thị khác nhau.

Các thế hệ trước đã sử dụng các mô-đun đồ họa khác nhau; các hệ thống dựa trên HSSB của loạt C vẫn sử dụng giao diện khác nhau.

A20B-2900-0350 là giải pháp CAP-II cụ thể cho bộ điều khiển loạt B và bộ điều khiển số đầu tiên.

Sử dụng một mô-đun đồ họa từ một thế hệ khác hoặc một tiêu chuẩn hiển thị khác sẽ không tạo ra đầu ra chính xác.

Tính tương thích của mô-đun với cả các nền tảng Series 15-B và Series 16/18 phản ánh kiến trúc hiển thị được chia sẻ trên các gia đình bộ điều khiển này.

Vị trí lắp đặt bảng chính hoặc bảng OPT1 khác nhau tùy theo loại và cấu hình điều khiển cụ thể.

Xác nhận vị trí gắn từ tài liệu phần cứng của máy trước khi lắp đặt.

Sự thay đổi vị trí lắp đặt

A20B-2900-0350 có thể lắp đặt ở các vị trí khác nhau tùy thuộc vào bộ điều khiển: trực tiếp trên bảng CPU chính trong một số cấu hình, hoặc trên bảng con OPT1 (Lựa chọn 1) trong các cấu hình khác. The OPT1 board is a expansion board that adds option function slots to the main CPU — the graphic module occupies one of these slots in configurations where the main board does not have a dedicated graphic module socket.

Tính linh hoạt lắp đặt này là cố ý trong thiết kế dòng A20B-2900.

Cùng một mô-đun đồ họa phục vụ nhiều cấu hình bộ điều khiển bằng cách thích nghi với vị trí khe có sẵn.

Trước khi mua thay thế, xác định vị trí mà mô-đun được lắp đặt hiện tại chiếm và xác nhận vị trí đó có sẵn trong bộ điều khiển.

Nếu bản thân bảng OPT1 cũng bị hỏng hoặc vắng mặt, hãy giải quyết trước khi lắp mô-đun đồ họa.

Câu hỏi thường gặp

Q1: Màn hình CNC hoàn toàn tối. Máy chạy và trục dường như phản ứng bình thường. Có phải A20B-2900-0350 là lỗi có thể xảy ra không?

Một màn hình tối với chức năng máy bình thường là một chỉ báo mạnh mẽ về một lỗi hệ thống con hiển thị - mô-đun đồ họa, đơn vị hiển thị hoặc cáp kết nối.xác nhận đơn vị hiển thị nhận điện (kiểm tra kết nối năng lượng LED hoặc nguồn cung cấp của riêng nó).

Một màn hình không có nguồn điện sẽ không hiển thị bất cứ điều gì bất kể trạng thái của mô-đun đồ họa.

Nếu nguồn điện được xác nhận, kiểm tra cáp tín hiệu giữa bộ điều khiển và đơn vị hiển thị.

Nếu nguồn và cáp được xác nhận là tốt, mô-đun đồ họa sẽ trở thành nghi phạm chính.

Q2: Hiển thị nội dung một phần ¢ một số khu vực hiển thị chính xác nhưng những khu vực khác hiển thị các ký tự bị biến dạng hoặc không có dữ liệu.

Hiển thị một phần với các khu vực bị biến dạng phù hợp với lỗi bộ xử lý đồ họa hoặc lỗi cáp / kết nối màn hình.

Một mô-đun đồ họa hoàn toàn thất bại thường tạo ra một màn hình hoàn toàn trống rỗng hoặc hoàn toàn biến dạng, không có sự tham nhũng chọn lọc.

Sự hỏng chọn lọc thường là vấn đề về cáp hoặc đầu nối. Kiểm tra các đầu nối cáp hiển thị ở cả hai đầu và đặt lại chúng trước khi thay thế mô-đun đồ họa.

Q3: Sau khi thay thế A20B-2900-0350, màn hình bật nhưng hiển thị độ phân giải không chính xác hoặc nội dung hiển thị không đúng vị trí.

Định dạng hình học hoặc độ phân giải hiển thị không chính xác sau khi thay thế mô-đun cho thấy sự không phù hợp của sửa đổi mô-đun hoặc cài đặt tham số hiển thị cần điều chỉnh.

Chứng minh số phần của mô-đun thay thế và sửa đổi phù hợp với bản gốc.

Một số bộ điều khiển FANUC yêu cầu thiết lập các thông số đồ họa cụ thể cho loại màn hình và độ phân giải;kiểm tra các thông số này sống sót quá trình thay thế và phù hợp với các loại màn hình lắp đặt trên máy.

Q4: Máy sử dụng bộ điều khiển Series 16. A20B-2900-0350 từ máy Series 15-B có thể được sử dụng thay thế không?

A20B-2900-0350 phục vụ cả Series 15-B (trên bảng OPT1) và Series 16/18 (trên bảng chính hoặc OPT1).

Nếu mô-đun nguồn mang cùng số bộ phận và sửa đổi với bộ phận được cài đặt, nó là sự khớp phần cứng được xác nhận bất kể nó được trang bị ban đầu cho gia đình bộ điều khiển nào.

Xác nhận sự phù hợp vị trí lắp đặt và xác minh tính tương thích thông qua số bộ phận, không phải máy nguồn.

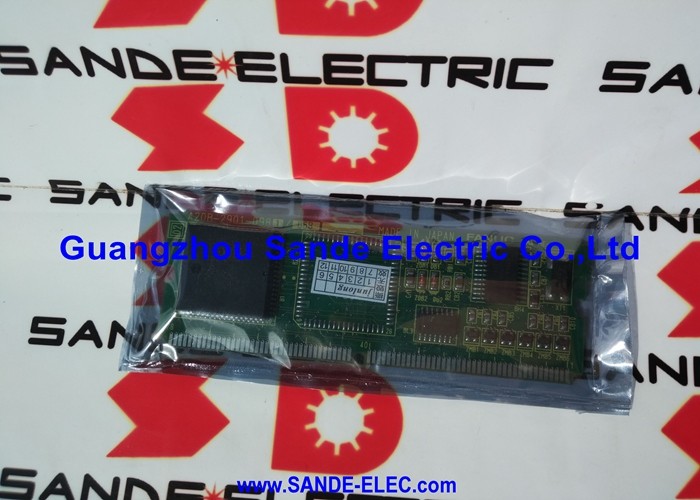

Q5: Làm thế nào để lưu trữ A20B-2900-0350 được lấy ra như là một dự phòng?

Ghi trong bao bì chống tĩnh ở nhiệt độ phòng ổn định, tránh khỏi độ ẩm và ánh sáng mặt trời trực tiếp.

Mô-đun không chứa pin và không có các thành phần quan trọng về thời gian bị suy giảm trong lưu trữ thụ động  điều kiện xử lý chống tĩnh và lưu trữ khô chính là các yêu cầu chính.

Kiểm tra các điểm tiếp xúc kết nối cạnh bảng để kiểm tra sự oxy hóa trước khi lắp đặt nếu mô-đun đã được lưu trữ trong nhiều năm.

Ôxy hóa nhẹ trên các ống tiếp xúc bọc vàng có thể được làm sạch bằng chất tẩy rửa tiếp xúc thích hợp trước khi lắp đặt.
