| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A20B-2900-0430 |

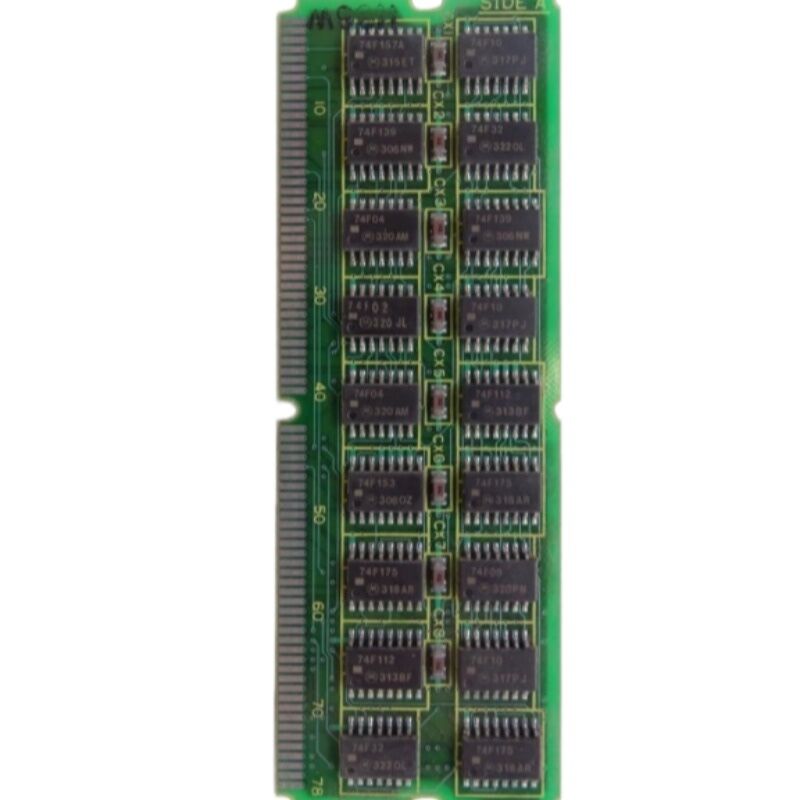

Mã sản phẩm: A20B-2900-0430
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Loại sản phẩm: Mô-đun Bo mạch điều khiển
Dòng bo mạch: A20B-2900
Ứng dụng: Tự động hóa hệ thống điều khiển CNC FANUC
A20B-2900-0430 là một mô-đun bo mạch in thuộc dòng A20B-2900 của FANUC — một họ lớn các mô-đun bo mạch in phục vụ dòng bộ điều khiển CNC tiền i-series của FANUC, bao gồm các Dòng 15, 16, 18, 20 và 21.
Dòng A20B-2900 bao gồm các mô-đun bộ nhớ, mô-đun điều khiển hệ thống, bo mạch giao tiếp trục chính, card giao tiếp servo và mô-đun đồ họa. Mỗi biến thể trong dòng này thực hiện một chức năng cụ thể, được xác định trong bộ điều khiển mà nó được lắp đặt.
Biến thể -0430 là một trong số đó, đóng góp khả năng cụ thể của nó vào hệ thống CNC mà nó hỗ trợ.
FANUC đã xây dựng các bộ điều khiển CNC Dòng 16 đến 21 dựa trên triết lý bo mạch cắm mô-đun.
Bo mạch CPU chính cung cấp xương sống cấu trúc và điện, và các mô-đun cắm cung cấp các chức năng cụ thể xác định khả năng của bộ điều khiển: nó sử dụng giao diện trục chính nào, dung lượng bộ nhớ bao nhiêu, kết nối I/O nào có sẵn, đồ họa nào hiển thị trên màn hình điều hành.
Triết lý này cho phép FANUC cấu hình một bo mạch chính duy nhất cho nhiều ứng dụng máy khác nhau chỉ bằng cách chọn sự kết hợp phù hợp của các mô-đun cắm.
A20B-2900-0430 chiếm vị trí được xác định của nó trong kiến trúc mô-đun này.
Chức năng của nó trong bộ điều khiển phục vụ việc tự động hóa máy theo cách phù hợp với vai trò đã được thiết lập của các bo mạch dòng A20B-2900.
Bo mạch được sản xuất tại Nhật Bản, được chế tạo theo tiêu chuẩn sản xuất cấp công nghiệp của FANUC và được thiết kế để hoạt động liên tục trong môi trường tủ CNC.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A20B-2900-0430 |
| Nhà sản xuất | FANUC Corporation |
| Loại sản phẩm | Mô-đun Bo mạch điều khiển |
| Dòng bo mạch | A20B-2900 |
| Ứng dụng | FANUC CNC Dòng 16 / 18 / 20 / 21 và tương thích |
| Xuất xứ | Nhật Bản |
| Nhiệt độ hoạt động | 0 – 55°C |
| Nhiệt độ lưu trữ | −20 – 60°C |
| Độ ẩm | Tối đa 75% RH (không ngưng tụ) |
| Tình trạng có sẵn | Mới (thừa) / Đã tân trang / Đã sửa chữa |
Sự đa dạng của dòng A20B-2900 là một trong những đặc điểm nổi bật của kiến trúc mô-đun tiền i-series của FANUC.
Trong một mã hiệu dòng duy nhất, FANUC đã sản xuất các mô-đun từ các chip SRAM đơn giản trên bo mạch con đến các mô-đun điều khiển hệ thống phức tạp với giao diện trục chính tích hợp, mô-đun lưu trữ FROM với dung lượng khác nhau, mô-đun DRAM cho bộ nhớ làm việc, mô-đun điều khiển CRT cho hệ thống hiển thị và bo mạch giao tiếp servo cho giao tiếp ổ đĩa.
Sự đa dạng này chính là mục đích.
Cùng một bo mạch CPU chính có thể phục vụ một trung tâm tiện cần giao diện trục chính analog, một trung tâm gia công yêu cầu trục chính nối tiếp, một hệ thống có màn hình CRT 9 inch và một máy có màn hình LCD nhỏ hơn — tất cả bằng cách chọn biến thể A20B-2900 phù hợp cho từng vị trí chức năng.
Nhà sản xuất máy đã chọn sự kết hợp phù hợp với thiết kế máy của họ. FANUC đã sản xuất các mô-đun.
A20B-2900-0430 nằm trong hệ sinh thái này như một mô-đun cụ thể cho một chức năng cụ thể trong một hoặc nhiều cấu hình bộ điều khiển này.
Sự hiện diện của nó trong bộ mô-đun của bộ điều khiển xác định một phần bộ khả năng của bộ điều khiển đó.
Thiết kế mô-đun của các bộ điều khiển dòng A20B-2900 mang lại lợi ích thực tế trực tiếp cho chủ máy: thay thế có mục tiêu. Khi một mô-đun bị lỗi, chỉ cần thay thế mô-đun đó. Bo mạch CPU chính và tất cả các mô-đun khác vẫn tiếp tục hoạt động.
Đây là phản ứng bảo trì chính xác — thay thế mô-đun bị lỗi đã xác định, không phải toàn bộ cụm bộ điều khiển.
Để đạt được lợi ích này đòi hỏi phải xác định lỗi chính xác.
Một lỗi mô-đun đơn lẻ thường tạo ra các cảnh báo liên quan đến chức năng của mô-đun đó, trong khi các chức năng bộ điều khiển khác vẫn nguyên vẹn.
Lỗi mô-đun bộ nhớ tạo ra các cảnh báo liên quan đến bộ nhớ.
Lỗi mô-đun giao diện trục chính tạo ra các cảnh báo giao tiếp trục chính. Lỗi mô-đun I/O tạo ra lỗi liên kết I/O.
Các loại cảnh báo này giúp hướng chẩn đoán đến họ mô-đun cụ thể.
Đối với A20B-2900-0430, phương pháp chẩn đoán là xác định các mã cảnh báo được tạo ra, liên hệ chúng với khu vực chức năng mà chúng chỉ ra và xác nhận xem khu vực chức năng đó có tương ứng với vị trí của mô-đun này trong bộ điều khiển hay không.
Tham khảo hướng dẫn phần cứng của bộ điều khiển và tài liệu mã cảnh báo cung cấp ánh xạ từ mã cảnh báo đến loại mô-đun.
Dòng A20B-2900 được sản xuất cho các nền tảng CNC tiền i-series của FANUC. FANUC đã ngừng sản xuất ban đầu các mô-đun này từ nhiều năm trước, sau khi chuyển sang thế hệ bộ điều khiển i-series. Các máy sử dụng chúng vẫn đang hoạt động.
Chuỗi cung ứng hậu mãi hỗ trợ hiệu quả các máy này.
Các mô-đun thừa đã được kiểm tra từ việc tháo dỡ máy cung cấp nguồn chính cho các đơn vị thay thế. Các mô-đun được tân trang chuyên nghiệp — nơi các thành phần chính được thay thế và bo mạch được kiểm tra chức năng — mang lại sự tin cậy cao hơn so với hàng thừa chưa được kiểm tra.
Các dịch vụ sửa chữa hoạt động ở cấp độ linh kiện có thể khôi phục các mô-đun bị lỗi có thể sửa chữa được, kéo dài sự sẵn có của các đơn vị chức năng ngay cả khi nguồn cung tổng thể dần thu hẹp.
Khi tìm nguồn cung ứng A20B-2900-0430 thay thế, mã sản phẩm phải được xác nhận chính xác.
Dòng A20B-2900 chứa nhiều biến thể và sự tương đồng về ngoại hình giữa các biến thể có thể gây nhầm lẫn. Đọc mã sản phẩm từ nhãn của bo mạch đã lắp đặt và tìm nguồn cung ứng chính xác mã đó.
Q1: Cảnh báo do bộ điều khiển tạo ra chỉ ra khu vực chức năng mà A20B-2900-0430 phục vụ. Làm thế nào để xác nhận lỗi là do mô-đun trước khi đặt hàng thay thế?
Trước tiên, hãy kiểm tra đầu nối của bo mạch. Tháo ra và lắp lại, kiểm tra các tiếp điểm xem có bị hư hỏng hoặc nhiễm bẩn không và kiểm tra lại.
Một đầu nối lỏng hoặc bẩn có thể tạo ra các cảnh báo khu vực chức năng trông giống như lỗi mô-đun.
Nếu cảnh báo vẫn còn sau khi đã xác nhận lắp lại đầu nối, hãy hoán đổi mô-đun nghi ngờ với một mô-đun đã biết hoạt động tốt từ nguồn tương thích nếu có.
Nếu cảnh báo đi theo mô-đun, bo mạch được xác nhận là bị lỗi.
Nếu cảnh báo vẫn ở vị trí đó bất kể mô-đun nào được lắp đặt, lỗi nằm ở khu vực ổ cắm của bo mạch chính, không phải mô-đun.
Q2: Sau khi thay thế A20B-2900-0430, bộ điều khiển hiển thị một cảnh báo mới chưa từng có trước đây. Cảnh báo ban đầu đã biến mất. Chuyện gì đã xảy ra?
Một cảnh báo mới sau khi thay thế mô-đun thường cho thấy mô-đun thay thế có cấu hình chức năng khác với mô-đun gốc, hoặc phần mềm hệ thống cần nhận dạng và khởi tạo mô-đun mới.
Kiểm tra xem mã sản phẩm của mô-đun thay thế có khớp chính xác với mã gốc không.
Nếu có, hãy kiểm tra xem bộ điều khiển có yêu cầu đặt một tham số để nhận dạng cấu hình của mô-đun không.
Trong một số cấu hình dòng A20B-2900, cần thay đổi tham số để khai báo sự hiện diện của mô-đun mới với phần mềm bộ điều khiển.
Q3: Mô-đun trông không bị hư hại về mặt vật lý. Có đáng để cố gắng sửa chữa thay vì thay thế không?
Kiểm tra vật lý phát hiện các lỗi rõ ràng — linh kiện bị cháy, tụ điện bị nứt, đường mạch bị hỏng — nhưng nhiều lỗi linh kiện điện tử không có dấu hiệu nhìn thấy được.
Một tụ điện có thể bị lỗi về điện trong khi vẫn trông nguyên vẹn.
Một IC có thể suy giảm hoạt động đến mức biên mà không có bằng chứng rõ ràng.
Nếu mô-đun tạo ra các triệu chứng lỗi nhất quán và đầu nối đã được xác nhận tốt, bo mạch đã bị lỗi bên trong.
Việc sửa chữa bởi kỹ thuật viên có trình độ là đáng xem xét đối với các mô-đun A20B-2900 do sự khan hiếm của chúng, nhưng việc sửa chữa phải bao gồm kiểm tra chức năng trong bộ điều khiển để xác nhận lỗi đã được khắc phục.
Q4: Làm thế nào để lưu trữ một mô-đun A20B-2900-0430 dự phòng để sử dụng trong tương lai?
Lưu trữ trong bao bì chống tĩnh điện gốc hoặc tương đương. Giữ ở nhiệt độ phòng ổn định, tránh độ ẩm cao và chu kỳ nhiệt độ.
Kiểm tra các tiếp điểm đầu nối hàng năm — nhiễm bẩn và oxy hóa trên các tiếp điểm đồng tăng theo thời gian.
Nếu bo mạch có bất kỳ bộ nhớ nào được hỗ trợ bằng pin hoặc có pin dự phòng, hãy kiểm tra điện áp pin định kỳ và thay thế trước khi nó giảm xuống dưới ngưỡng giữ. Dán nhãn rõ ràng cho bo mạch đã lưu trữ với mã sản phẩm và ngày lưu trữ.
Q5: Máy sắp được nâng cấp CNC toàn diện. A20B-2900-0430 có dành riêng cho bộ điều khiển hiện tại không, hay có thể tái sử dụng trong hệ thống CNC thay thế không?
Các mô-đun dòng A20B-2900 dành riêng cho kiến trúc bộ điều khiển của các nền tảng FANUC tiền i-series.
Nếu việc nâng cấp CNC thay thế bộ điều khiển bằng nền tảng i-series hoặc mới hơn, các mô-đun cũ không thể được sử dụng lại — bộ điều khiển mới sử dụng định dạng mô-đun, kiến trúc backplane và môi trường phần mềm hoàn toàn khác.
A20B-2900-0430 sẽ không có chỗ trong bộ điều khiển mới.
Giữ nó làm phụ tùng thay thế cho bộ điều khiển gốc chỉ khi bộ điều khiển đó vẫn còn hoạt động ở nơi khác, hoặc xử lý nó một cách có trách nhiệm sau khi nâng cấp hoàn tất.
